| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | LBC0958A /VID1850B |
| दस्तावेज: | VIC1800B.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| Payment Terms: | T/T |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | Material: | TPE,Brass,NdFeB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 50 ग्राम ± 10g | Working storke: | 0.7mm |
| Current: | 1A | Volatge: | 12V |
| केबल की लंबाई: | 1000 मिमी | Color: | Black |
| Salt spray test: | 48H | Mechanical life: | 10000 cycle Min. |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | प्रचालन तापमान: | -25°C से +80°C तक |

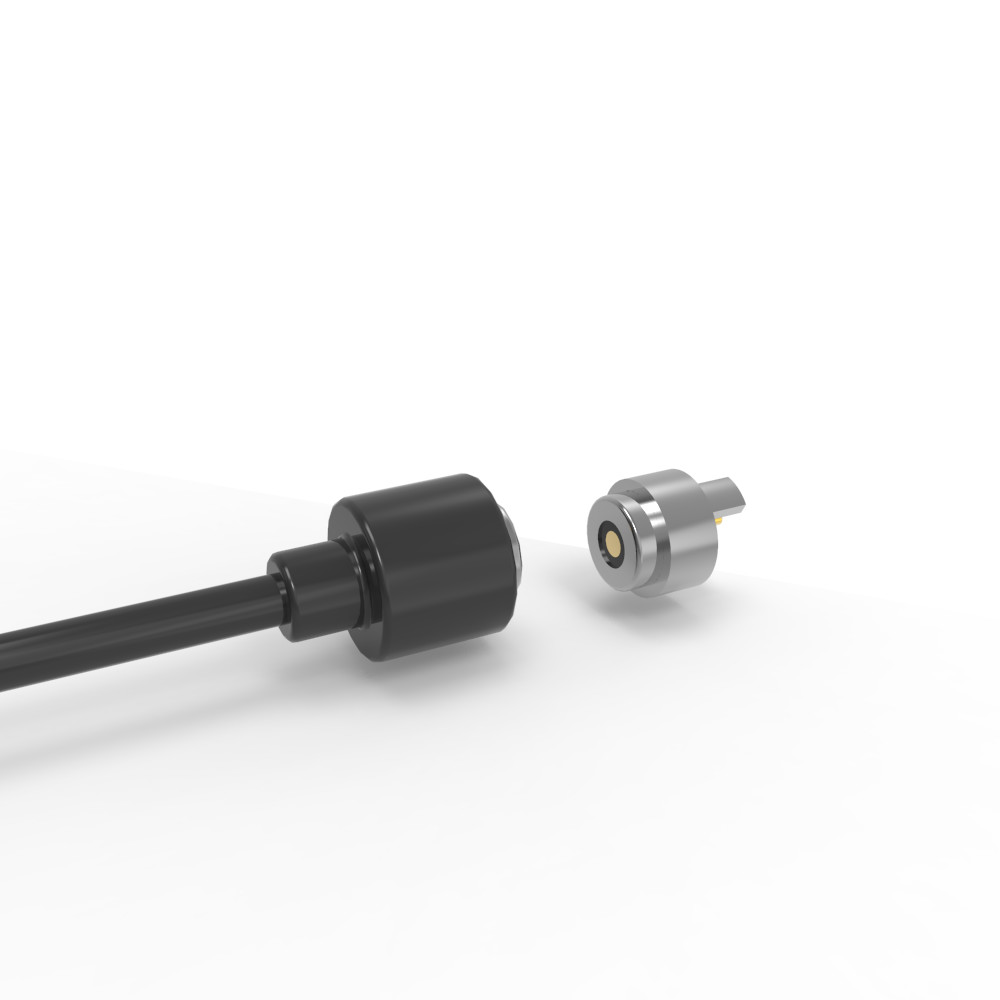

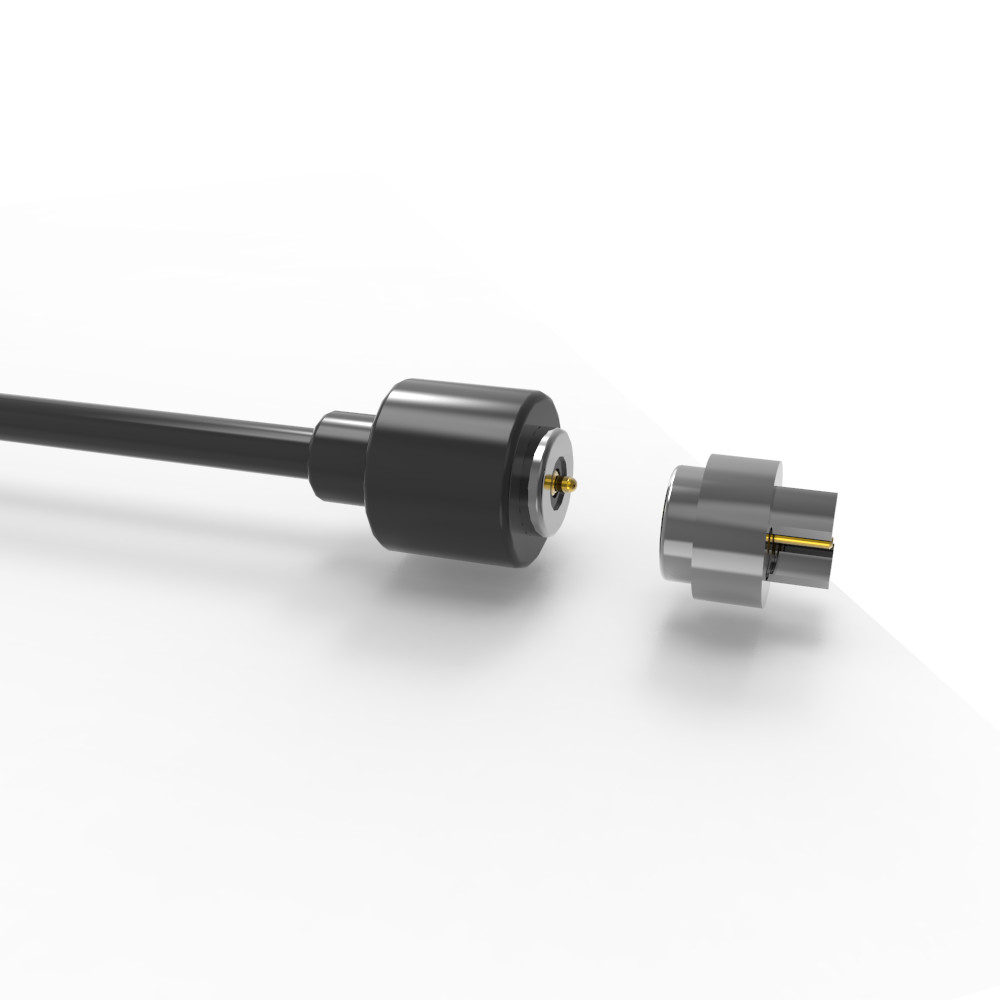

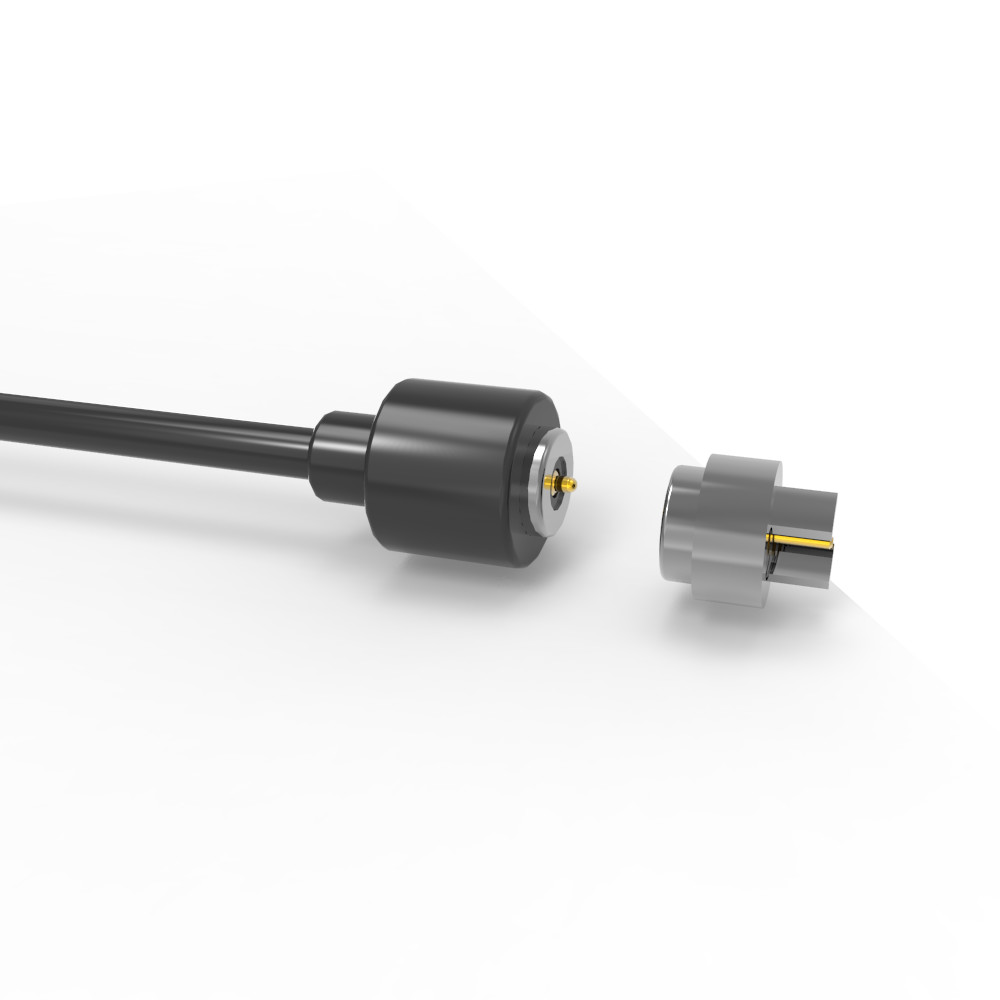

ओडी4.0 मिमी 2 पिन गोल प्रकार का चुंबकीय चार्जर स्मार्ट पलक बंद करने के लिए यूएसबी केबल कनेक्टर।

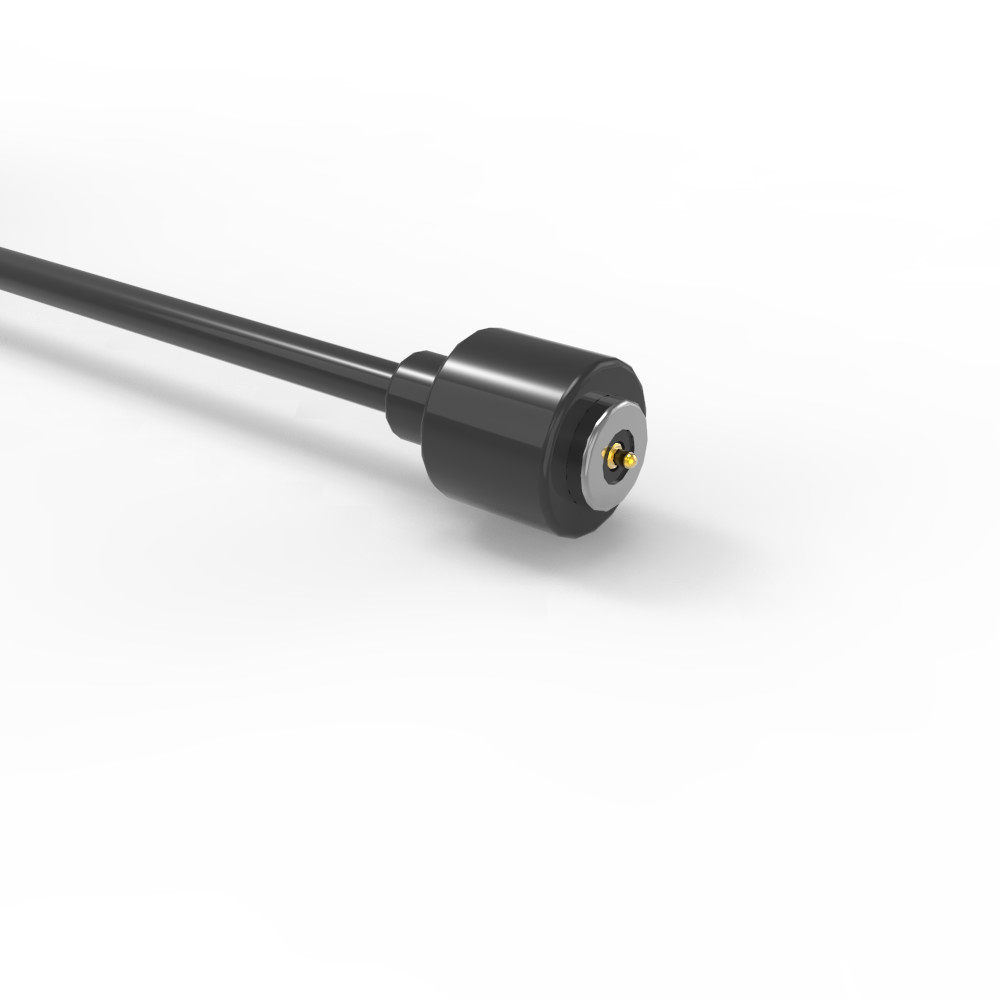

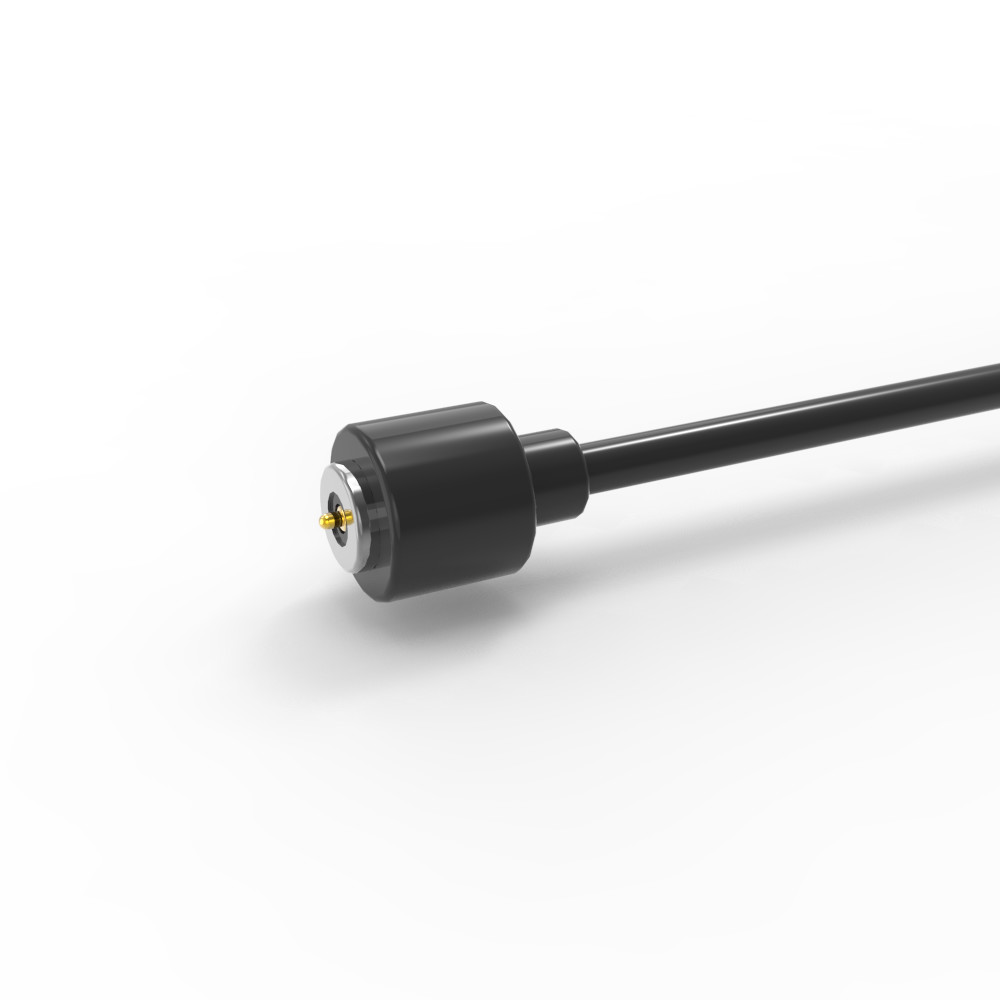

पुरुष चुंबकीय केबल कनेक्टर:
...सामग्रीः
पोगो पिन: पीतल ((प्लंजर और बैरल कोटिंग 5U" मिन ऑउ 60 ~ 100U" नी );
आवासः काला HTN+30%GF UL94 V-0;
चुंबकःNdFeB N52 Plating Ni;
केबलः काला ओडी 2.0*2C ((टीसी19*0.08)),
तार जैकेटः काला टीपीई 90 ए.
कनेक्टर जैकेटः काला टीपीई 90 ए..
... यांत्रिक:
स्प्रिंग बल: 50g±10g, 0.70 मिमी कार्यरत स्टोर्क पर।
फुल स्टोर्क:0.90 मिमी.
यांत्रिक जीवनः 10000 चक्र मिनट
... विद्युत:
वोल्टेज: 12V
वर्तमान:1 ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
..ROHS या REACH अनुरूप उत्पाद।
..नमक छिड़काव परीक्षणः 48 H.
महिला चुंबकीय कनेक्टर:
सामग्री:
पीआईएनःसीई मुक्त C6801, 60 ~ 100U "Ni पर 5U" Min Au कोटिंग;
आवासः काला HTN+30%GF UL94 V-0;
Shel1: पीतलC3602प्लेटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
... विद्युत:
वोल्टेज:12 वी.
वर्तमानः1.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
ROHS या REACH अनुरूप उत्पाद।
नमक छिड़काव परीक्षण:48 H.
उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. वेल्डिंग के बाद तारों को बनाने और कैप्सूल;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
तार |
टीपीई |
|
केबल की लंबाई |
1000±20मिमी |
|
रंग |
काला |
|
पोगो पिन/टर्निंग पार्ट्स |
सीसा रहित C6801 |
|
चुंबक |
N52 NdFeB कोटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
50g±10जी, 0 पर।7मिमी कामकाजी स्टोर्क |
|
पूर्णकबूतर |
0.9 मिमी |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
1AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र 2Pin केबल कनेक्टर तकनीकी चित्रण
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण
रिप्रशंसित पीसीबी लेआउट
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
