| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1343-A01-11/ RM-1343-B01-21 |
| दस्तावेज: | RM-1343-A01-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय कनेक्टर | सामग्री: | पीतल,HTN,N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 160 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.2 मिमी |
| मौजूदा: | 10.0ए | वोल्टेज: | 5V |
| यांत्रिक जीवन: | 50000 चक्र मिनट | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| तापमान सहिष्णुता: | 260 ℃ | प्रचालन तापमान:: | -25°C से +60°C |

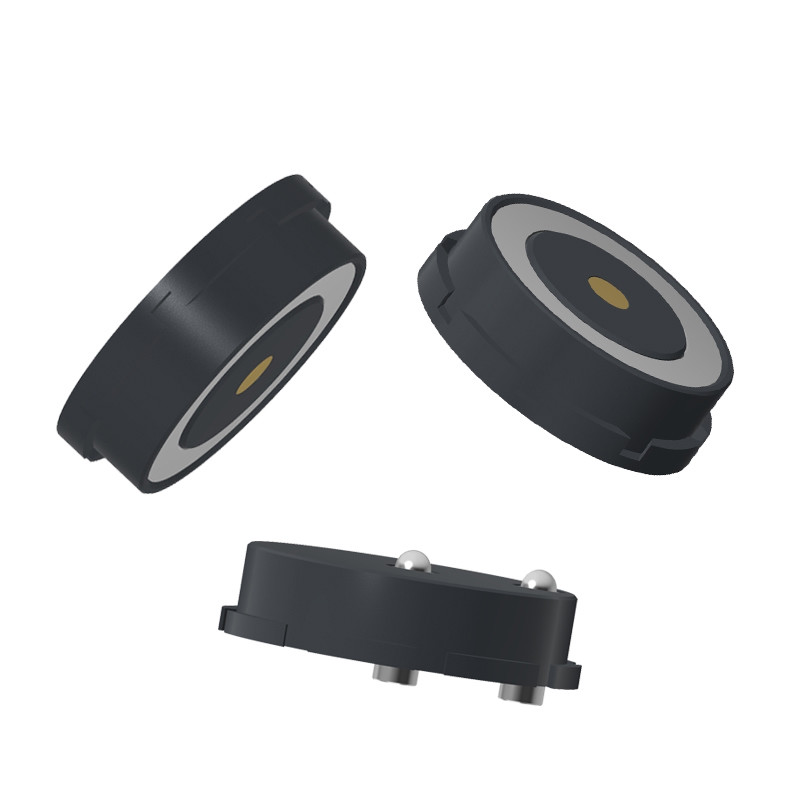

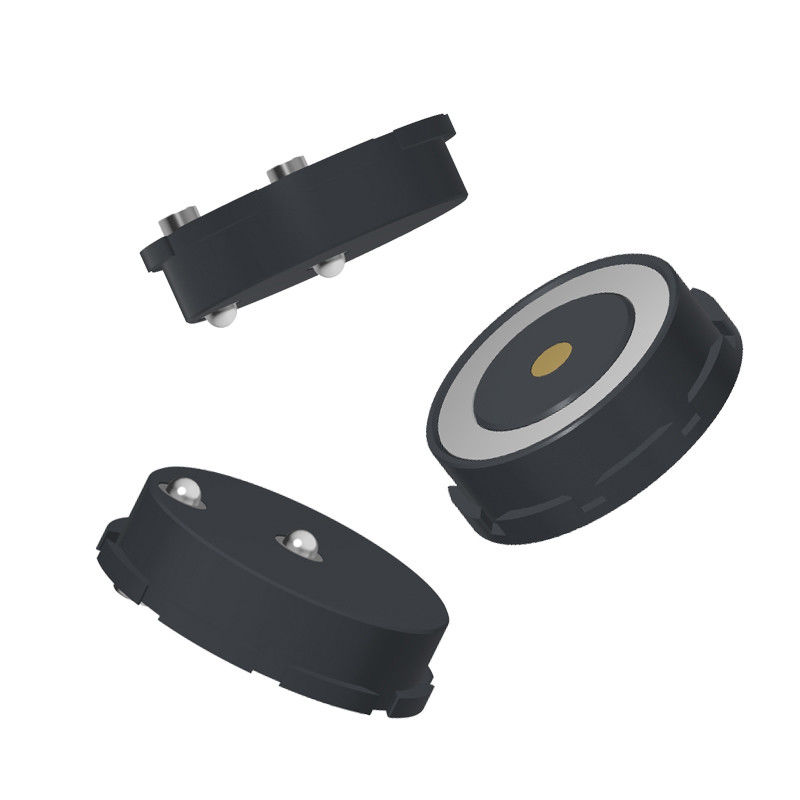

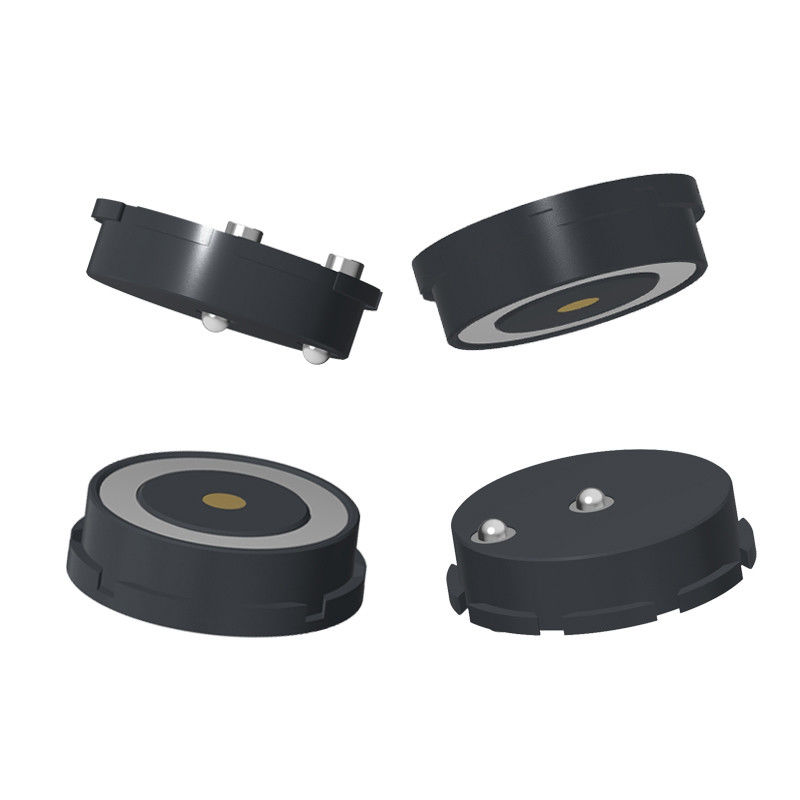

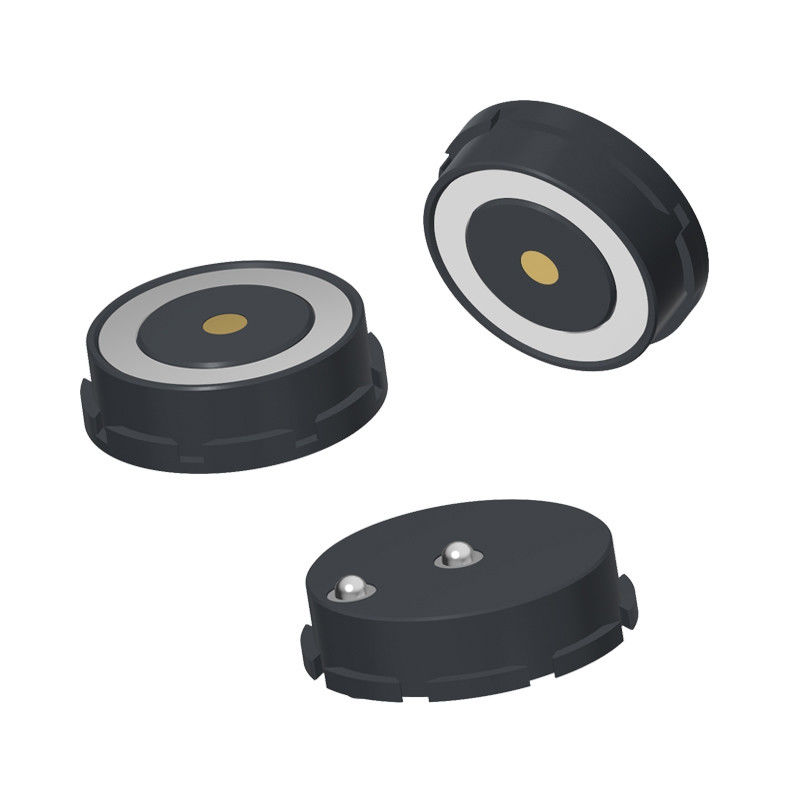

10एक वर्तमान परिपत्र 2-पिन चुंबकीय पोगो पिन कनेक्टर जिसका तापमान 260°C है।
चुंबकीय कनेक्टर ️ अनुपालन और गुणवत्ता आश्वासन
✅RoHS और REACH अनुरूप सामग्री
हमारे चुंबकीय कनेक्टरों में प्रयुक्त सभी सामग्री RoHS (Restriction of Hazardous Substances) और REACH (Registration, Evaluation, Authorization,और रसायनों के प्रतिबंध)पर्यावरण सुरक्षा और नियामक अनुपालन सुनिश्चित करना।
✅100% शॉर्ट और ओपन सर्किट परीक्षण
प्रत्येक इकाई कठोर विद्युत परीक्षणों से गुजरती है, जिसमें 100% शॉर्ट सर्किट और ओपन सर्किट परीक्षण शामिल हैं, जो विश्वसनीय प्रदर्शन और स्थायित्व की गारंटी देता है।
चुंबकीय कनेक्टर ️ सामग्री संरचना
1पोगो पिन
आधार सामग्री: पीतल C6801
प्लैटिना (पीटी) 0.25μm
2भागों को मोड़ना
सामग्री: पीतल C6801
प्लैटिना (पीटी) 0.25μm
3. आवास
सामग्रीः एचटीएन (उच्च तापमान नायलॉन)
रंगः काला
ज्वलनशीलता रेटिंगः UL94 V-0 (स्वयं बुझाने वाला)
4चुंबक
ग्रेडः N52 NdFeB (नियोडियमियम आयरन बोरॉन ️ उच्च शक्ति)
कोटिंगः Ni-Cu-Ni (जंग प्रतिरोध के लिए निकेल-कॉपर-निकेल ट्रिपल-लेयर)
5धातु शेल
सामग्री: पीतल C3602 (मुक्त-मशीनिंग पीतल)
कोटिंगः स्थायित्व और ऑक्सीकरण प्रतिरोध के लिए निकेल (नी)
चुंबकीय कनेक्टर √ तकनीकी विनिर्देश
- यांत्रिक गुण
संपर्क बल:
160g ± 20g 1.2 मिमी काम कर स्ट्रोक पर (समान संभोग दबाव)
स्थायित्व (अडसॉर्प्शन लाइफ टेस्ट): 50,000 चक्र (पुरुष/महिला प्लग जुड़ाव)
विद्युत प्रदर्शन
नामित वोल्टेज: DC 5V
नामित करंटः 10A अधिकतम
संपर्क प्रतिरोध (स्प्रिंग पिन): ≤50 mΩ अधिकतम (कम प्रतिरोध स्थिर कनेक्शन)
-पर्यावरण विश्वसनीयता
तापमान सहिष्णुता (सोल्डरींग/संयोजन): 260°C (रिफ्लो हीट का विरोध करता है)
ऑपरेटिंग तापमान सीमाः -25°C से +60°C (कठिन परिस्थितियों के लिए उपयुक्त)
संक्षारण प्रतिरोध (नमक छिड़काव परीक्षण): 24 घंटे (आईईसी 60068-2-11 मानक को पूरा करता है)
अनुपालन और परीक्षण सारांश
यांत्रिक: 50K चक्र जीवनकाल, सटीक संपर्क बल
विद्युत: कम प्रतिरोध (<50mΩ), उच्च धारा (10A) सक्षम
पर्यावरण अनुकूलः अत्यधिक तापमान, आर्द्रता और जंग का सामना करता है
प्रमाणपत्रः RoHS और पहुंच अनुरूप।
2 पिन पुरुष चुंबकीय कनेक्टर और चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
परिपत्र चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801प्लेटिंग Pt 0.25um |
|
स्त्री पिन |
पीतल C6801प्लेटिंग Pt 0.25um |
|
धातु शेल |
पीतल C3602 कोटिंग Ni |
| चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
वसंत बल |
160घ±20g, 1 पर।2मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
10.0AMax |
|
वोल्टेज |
डीसी 5 वी |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +60°C |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र नर चुंबकीय कनेक्टर तकनीकी चित्र
परिपत्र मादा चुंबकीय कनेक्टर तकनीकी चित्र
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1चुंबकीय कनेक्टर्स में विशेषज्ञता
● केंद्रित अनुसंधान एवं विकास: यूपीई के पास चुंबकीय कनेक्टरों में समर्पित अनुभव है
●अनुकूलनः यूपीई आपकी आवश्यकताओं के अनुसार चुंबक की ताकत, पिन प्लेटिंग (50mΩ प्रतिरोध के लिए सोना/निकल) और आवास सामग्री (काला पीबीटी/नायलॉन) को अनुकूलित कर सकता है।
2उच्च स्थायित्व और अनुपालन
●10,000+ चक्र की गारंटीः आपके यांत्रिक जीवन की मांग को पूरा करने के लिए उनके कनेक्टरों को शायद कठोर परीक्षणों से गुजरना चाहिए।
●प्रमाणीकरणः यूएल, या RoHS मानकों के अनुरूप उपभोक्ता/चिकित्सा बाजारों के लिए महत्वपूर्ण।
3प्रतिस्पर्धी विनिर्माण
●लागत प्रभावी उपकरणः यूपीई छोटे से मध्यम बैचों के लिए प्रतिस्पर्धी मूल्य के साथ कम एमओक्यू (जैसे, 1K ₹ 5K यूनिट) की पेशकश कर सकता है।
●गुणवत्ता नियंत्रणः विश्वसनीयता सुनिश्चित करने के लिए संपर्क प्रतिरोध, खींचने की शक्ति और वर्तमान भार के लिए इन-हाउस परीक्षण।
4तेजी से प्रोटोटाइप और समर्थन
●दिनों में 3 डी नमूनेः फिट/फंक्शन चेक के लिए रैपिड प्रोटोटाइपिंग
●इंजीनियरिंग सपोर्टः पिनआउट अनुकूलन, ईएमआई परिरक्षण या जलरोधक (आईपी 68) के साथ सहायता।
यूपीई के साथ अपने चुंबकीय केबल कनेक्टर ऑर्डर कैसे करें
1अपनी आवश्यकताएं प्रस्तुत करें
हमारी बिक्री टीम से संपर्क करेंः
ईमेलः [संघ@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्मः [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ आवेदन (उदाहरण के लिए, चिकित्सा, ऑटोमोबाइल, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर का प्रकार (जैसे चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, जलरोधक रेटिंग आदि)
✔ मात्रा और नेतृत्व समय
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिजाइन (यदि आवश्यक हो) का प्रस्ताव करेंगे।
हम अनुमोदन के लिए 3डी मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
