| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RC-1222-A10-12 /RM-1222-B10-22 |
| दस्तावेज: | RC-1222-A10-12.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | पीवीसी, पीतल, एनडीएफईबी एन 52 |
|---|---|---|---|
| स्प्रिंग का बल: | 40g ± 10g | कामकाजी स्टोर्क: | 0.8 मिमी |
| मौजूदा: | 1.5A | वोल्टेज: | 12V |
| केबल की लंबाई: | 1000 मिमी | रंग: | काला |
| नमक स्प्रे परीक्षण: | 24 घंटों | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | प्रचालन तापमान: | -25°C से +80°C तक |

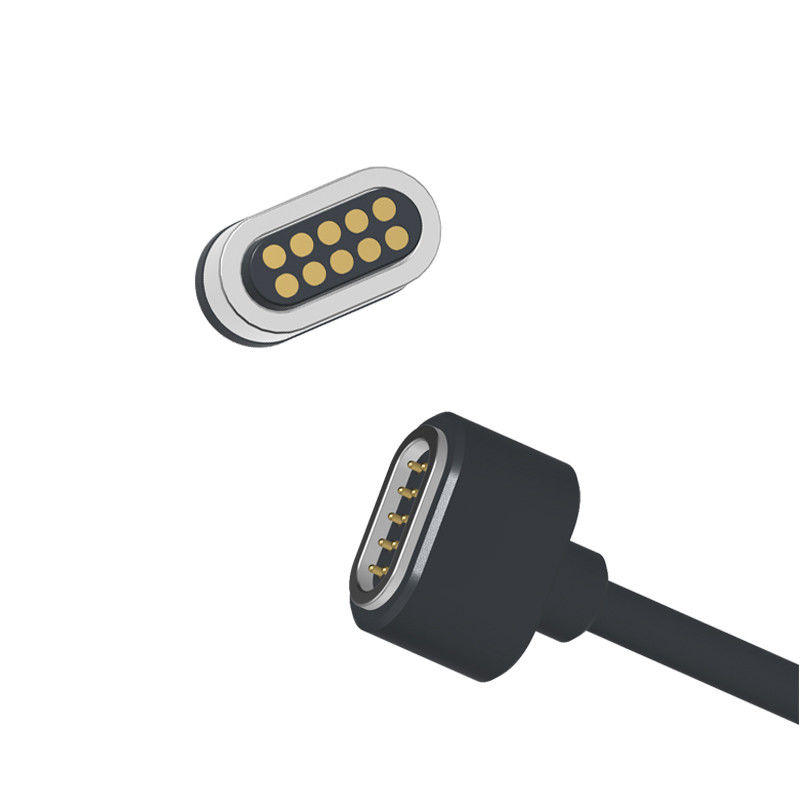

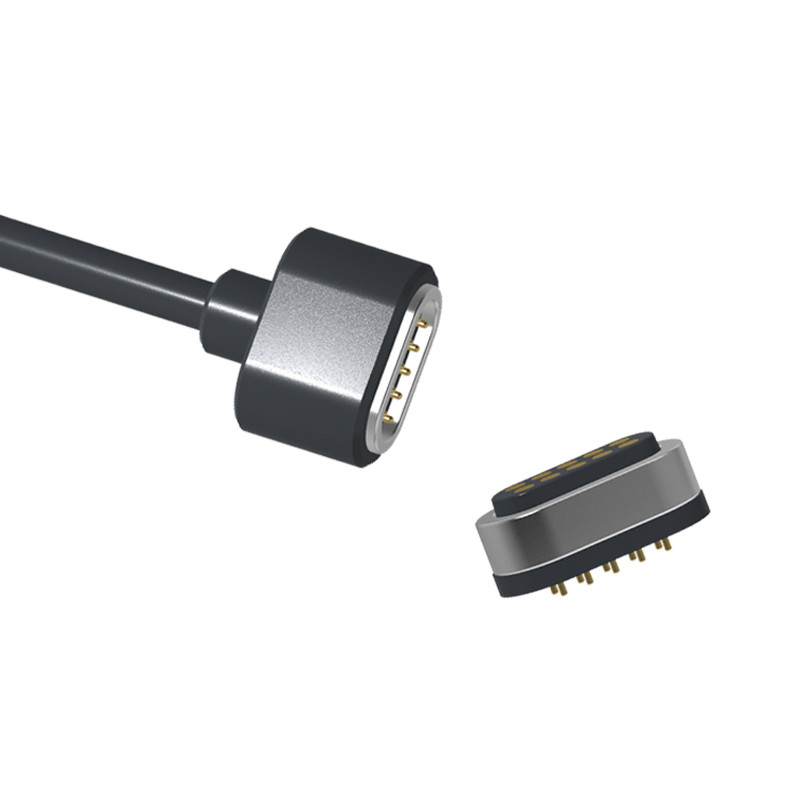

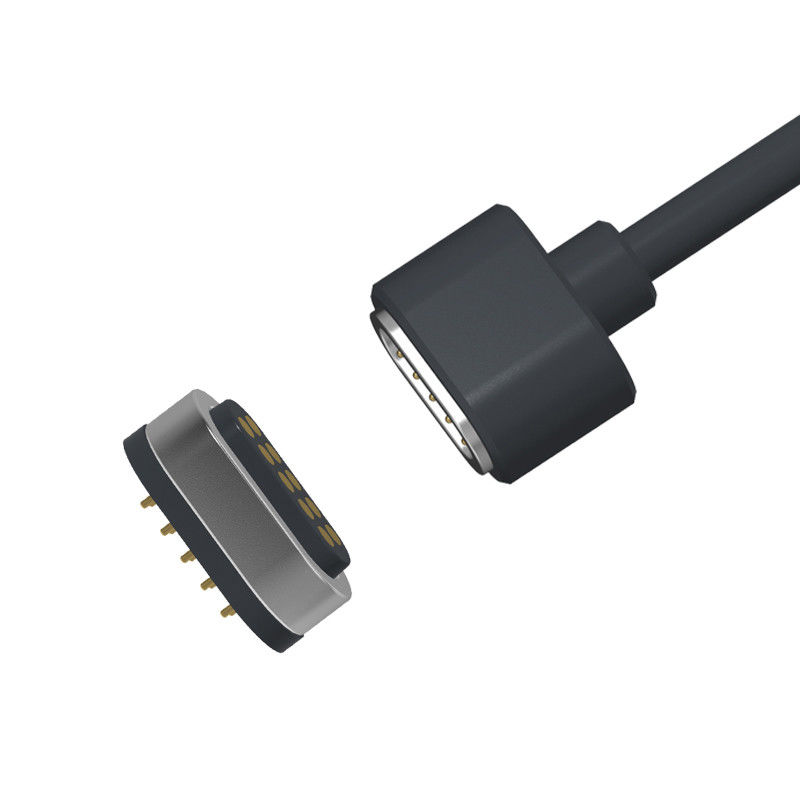

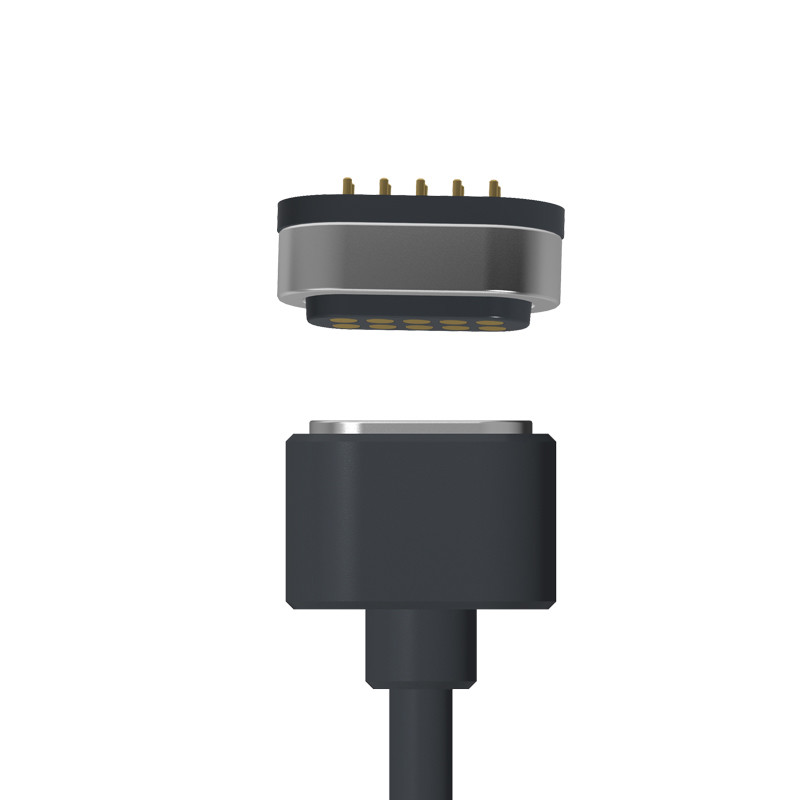

डबल रो 10Pin Pogo Pins चुंबकीय केबल USB कनेक्टर 1M पीवीसी केबल के साथ।
सामग्री और कोटिंग ROHS और REACH मानकों के अनुरूप हैं।
संपर्क यांत्रिक जीवन सुनिश्चित करने के लिए, कभी भी पोगो-पिन को रेखांकन में परिभाषित कार्य स्ट्रोक से अधिक संपीड़ित न करें, जिससे आंतरिक स्प्रिंग को नुकसान हो सकता है।
सामग्रीः
एमपारिस्थितिकीः
- संपर्क बलः 40g±10g 0.8 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः10,000चक्र
विद्युत:
- नामित वोल्टेज: DC12V; नामित वोल्टेजः1.5A मैक्स.
संपर्क प्रतिरोधः ≤ 50mΩ (milliohms) प्रति पिन (अधिकतम)
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +60°C
-पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे,
10 पिन पुरुष महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
10पिन |
|
तार |
पीवीसी |
|
केबल की लंबाई |
1000±20मिमी |
|
रंग |
काला |
|
पोगो पिन/टर्निंग पार्ट्स |
पीतल का आवरण Au 0.125um |
|
चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
40g±10जी, 0 पर।8मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
1.5AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +60°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
10पिन चुंबकीय केबल कनेक्टर तकनीकी चित्र
10पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
रिप्रशंसित पीसीबी लेआउट
महिला चुंबकीय कनेक्टर के दृश्य को विघटित
10पिन चुंबकीय केबल कनेक्टर कनेक्शन का नोड
पैकेजिंग दृश्यः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;

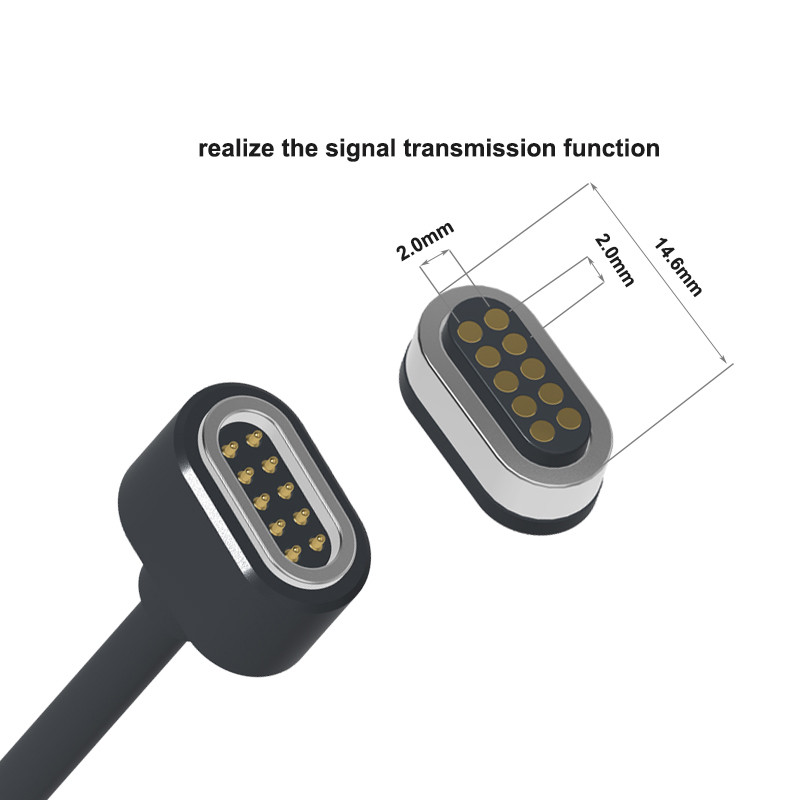

●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
उत्पाद आवेदनः
