| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1210-A02-11 |
| दस्तावेज: | RM-1210-A02-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | गोल चुंबकीय कनेक्टर | रंग: | काला |
|---|---|---|---|
| नमक स्प्रे परीक्षण: | 24 घंटों | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | सामग्री: | पीवीसी, पीतल, पीई |
| स्प्रिंग का बल: | 160 ग्राम ± 20g | कामकाजी स्टोर्क: | 0.7 मिमी |
| मौजूदा: | 5.0ए | वोल्टेज: | 12V |

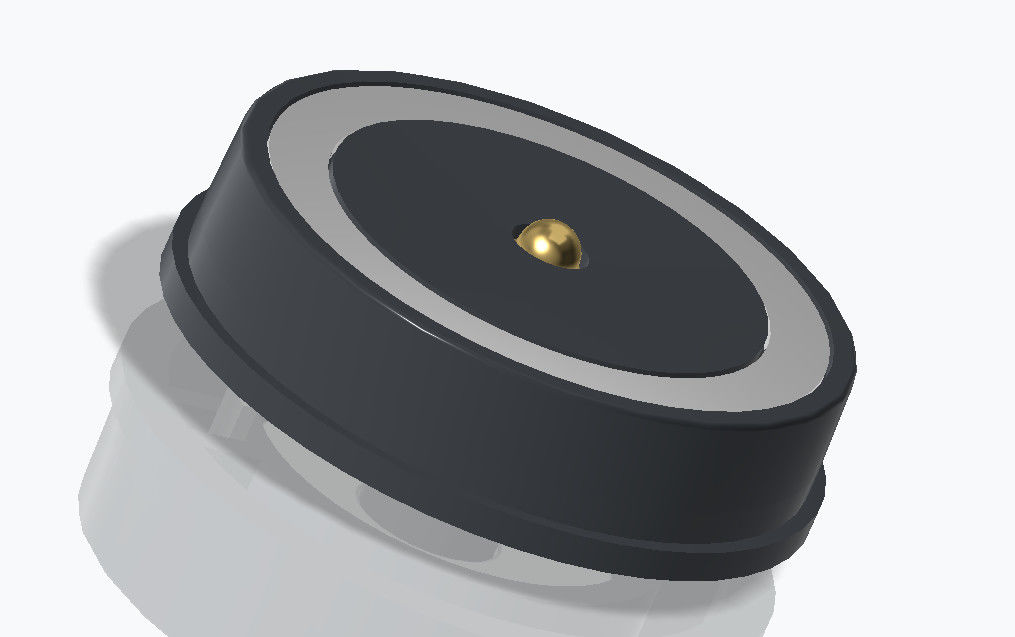

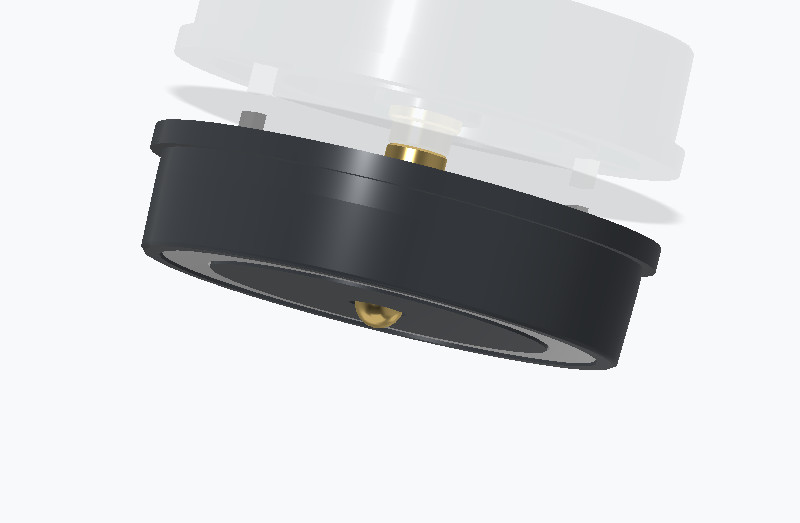

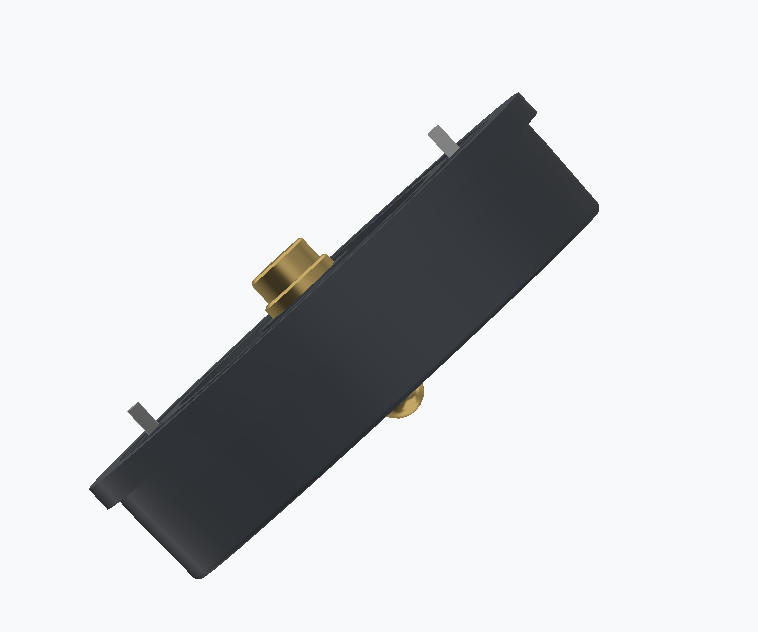

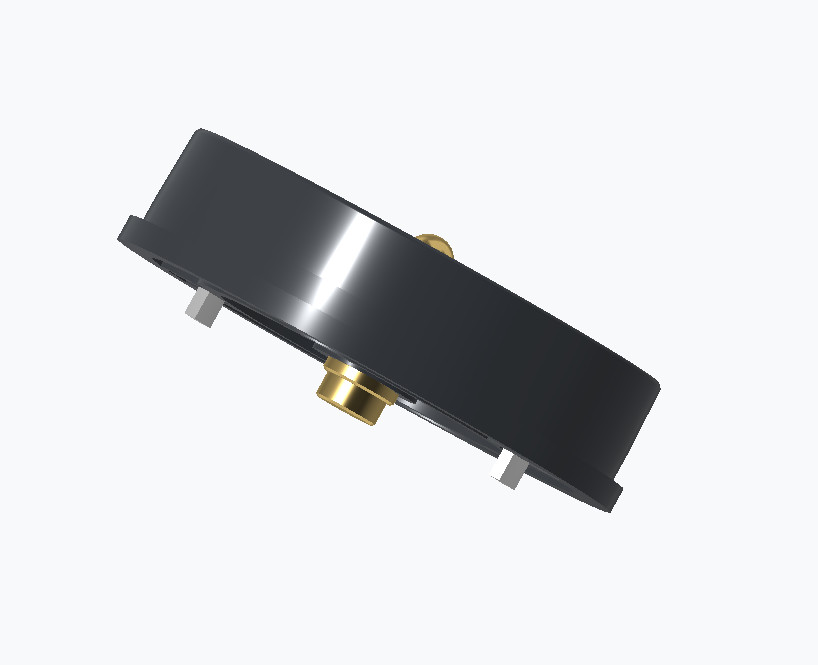

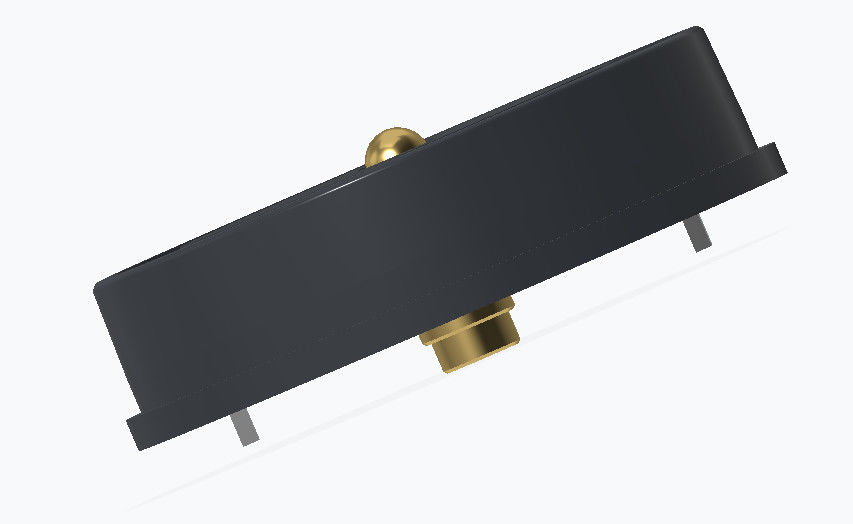

OD20.0mm अनुकूलित 5A गोल 2Pin चुंबकीय पीतल C6801 पोगो पिन कनेक्टर
यूपीई एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने के लिए हमारे अपने पेशेवर डिजाइनर हैं और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करते हैं।विभिन्न चुंबकीय पोगो पिन कनेक्टर उत्पादों और समाधानों को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.
चुंबकीय कनेक्टर सभी सामग्री RoHS और REACH अनुपालन के अनुरूप है।
सभी चुंबकीय कनेक्टर 100% शॉर्ट और ओपन सर्किट टेस्ट पास कर चुके हैं।
सामग्रीः
एमपारिस्थितिकीः
- संपर्क बलः 160g±20g 0.7 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः50,000चक्र
विद्युत:
- नाममात्र वोल्टेजःDC12V;नाममात्र वोल्टेजः5AMax.
संपर्क प्रतिरोधः ≤ 50mΩ (milliohms) प्रति पिन (अधिकतम)
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +80°C
-पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे,
2 पिन पुरुष चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
परिपत्र चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष |
|
पिन |
2पिन |
|
रंग |
काला |
|
पोगो पिन |
पीतल C6801 कोटिंग Au 0.125um |
|
घुमावदार भाग |
पीतल C6801 कोटिंग Ni |
|
वसंत बल |
160घ±20g, 0 पर।7मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
5.0AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
सर्कुलर चुंबकीय कनेक्टर तकनीकी चित्र
दृश्य को विघटित करें:
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1.पहनने योग्य उपकरण, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पहनने योग्य मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
7उत्पाद पर्यावरण मानक
यूपीई के साथ अपने चुंबकीय कनेक्टर ऑर्डर कैसे करें
1अपनी आवश्यकताएं प्रस्तुत करें
हमारी बिक्री टीम से संपर्क करेंः
ईमेलः [संघ@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्मः [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ आवेदन (उदाहरण के लिए, चिकित्सा, ऑटोमोबाइल, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर का प्रकार (जैसे चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, जलरोधक रेटिंग आदि)
✔ मात्रा और नेतृत्व समय
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिजाइन (यदि आवश्यक हो) का प्रस्ताव करेंगे।
हम अनुमोदन के लिए 3डी मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
