| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RC-1210-B02-22 |
| दस्तावेज: | RC-1210-B02-23.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | केबल की लंबाई: | 500 मिमी |
|---|---|---|---|
| रंग: | काला | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | सामग्री: | पीवीसी, पीतल, पीई |
| स्प्रिंग का बल: | 160 ग्राम ± 20g | कामकाजी स्टोर्क: | 0.7 मिमी |
| मौजूदा: | 5.0ए | वोल्टेज: | 48V |

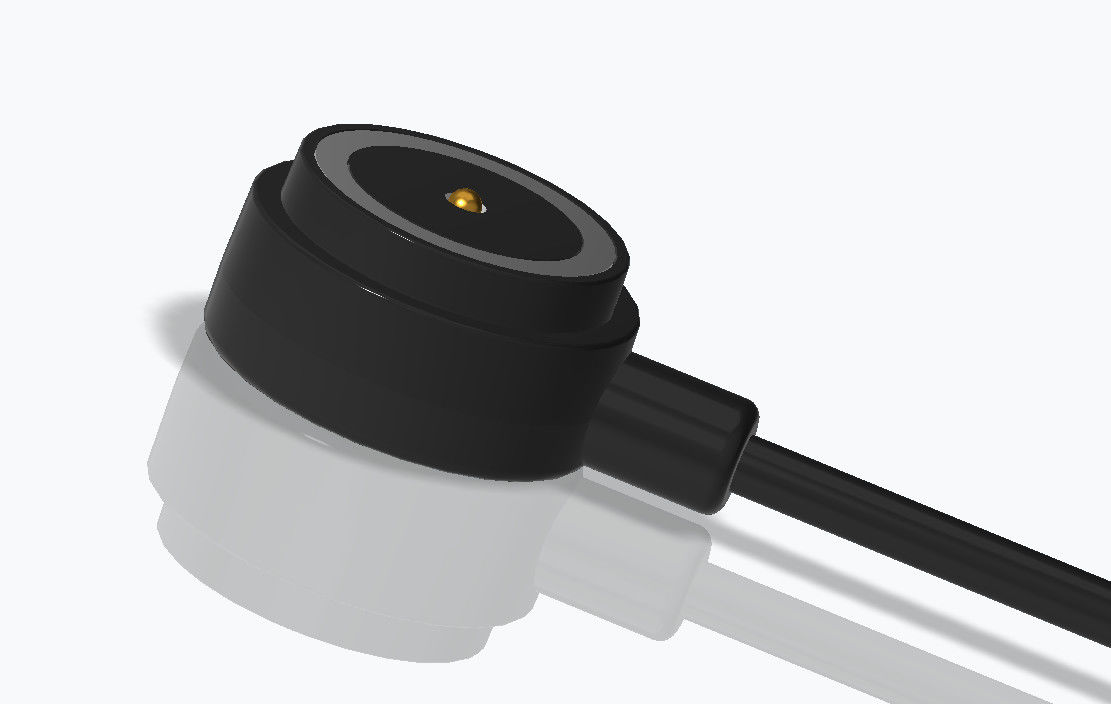

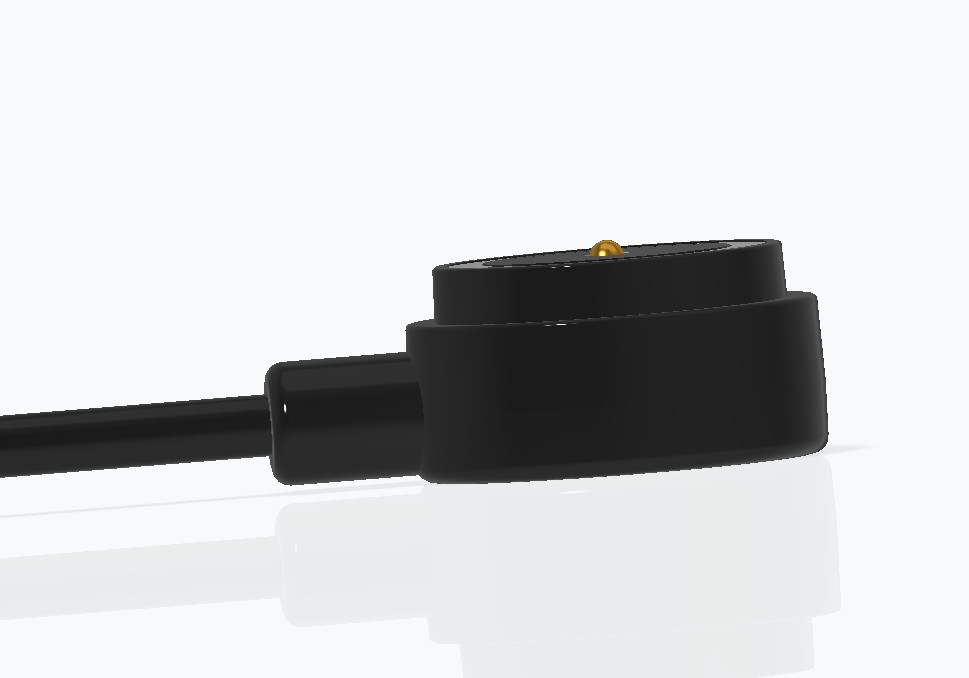

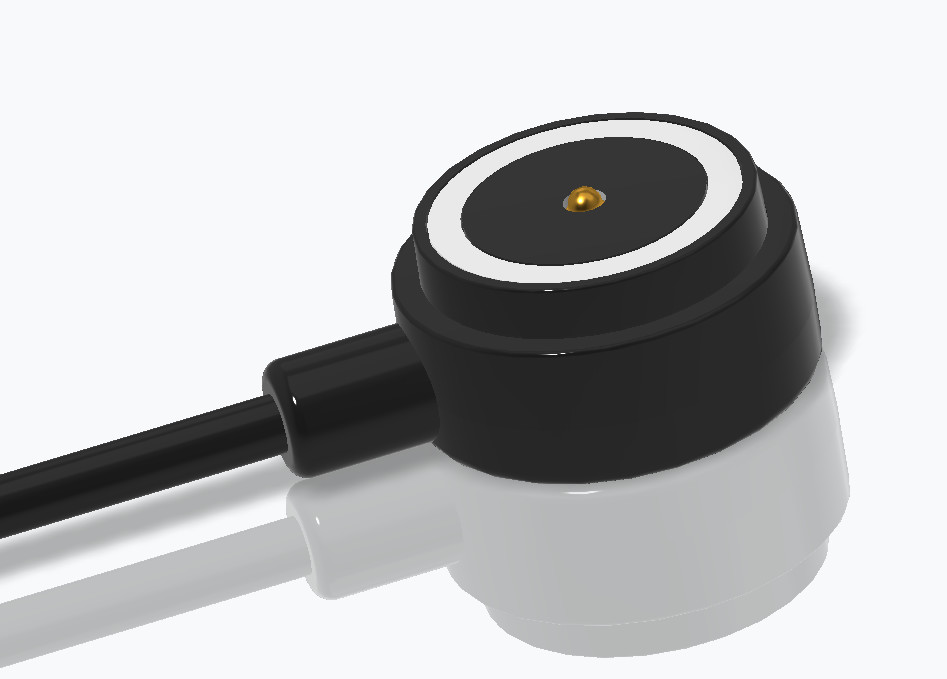

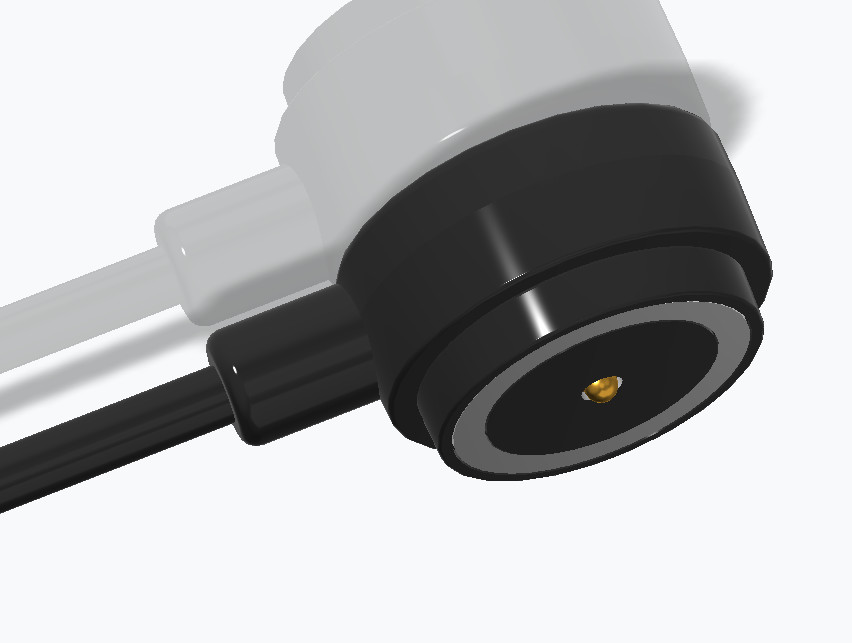

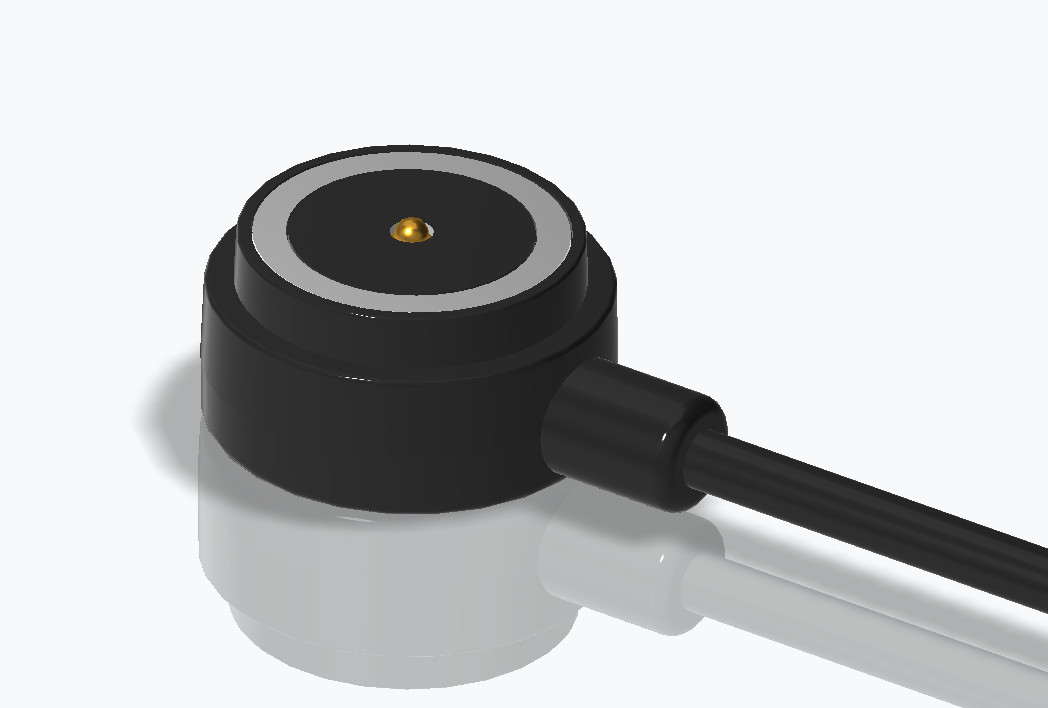

50000 चक्र जीवन परीक्षण 2 पिन चुंबकीय कनेक्टर के साथ परिपत्र चुंबकीय तार कनेक्टर
चुंबकीय केबल कनेक्टर सभी सामग्री RoHS और REACH अनुपालन के अनुरूप है।
सभी चुंबकीय केबल कनेक्टर 100% शॉर्ट एंड ओपन सर्किट टेस्ट पास कर चुके हैं।
एमपारिस्थितिकीः
- संपर्क बलः 160g±20g 0.7 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः50,000चक्र
विद्युत:
- नाममात्र वोल्टेजःDC48V;नाममात्र वोल्टेजः5AMax.
संपर्क प्रतिरोधः ≤ 50mΩ (milliohms) प्रति पिन (अधिकतम)
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +80°C
-पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे,
ओवर मोल्डिंगःपीवीसी ब्लैक
आंतरिक मोल्ड सामग्रीः पीई पारदर्शी
तारः 20AWG 2C
चुंबकीय प्लग: चुंबकीय पुरुष प्लग
2 पिन पुरुष चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
परिपत्र चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष |
|
पिन |
2पिन |
|
केबल |
पीवीसी |
|
केबल की लंबाई |
500 मिमी |
|
रंग |
काला |
|
पोगो पिन |
पीतल |
|
वसंत बल |
160घ±20g, 0 पर।7मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
5.0AMax |
|
वोल्टेज |
डीसी 48 वी |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र चुंबकीय केबल कनेक्टर तकनीकी चित्र
डीसी चुंबकीय केबल कनेक्टर कनेक्शन का नोड
पैकेजिंग दृश्यः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1चुंबकीय कनेक्टर्स में विशेषज्ञता
● केंद्रित अनुसंधान एवं विकास: यूपीई के पास चुंबकीय कनेक्टरों में समर्पित अनुभव है
●अनुकूलनः यूपीई आपकी आवश्यकताओं के अनुसार चुंबक की ताकत, पिन प्लेटिंग (50mΩ प्रतिरोध के लिए सोना/निकल) और आवास सामग्री (काला पीबीटी/नायलॉन) को अनुकूलित कर सकता है।
2उच्च स्थायित्व और अनुपालन
●10,000+ चक्र की गारंटीः आपके यांत्रिक जीवन की मांग को पूरा करने के लिए उनके कनेक्टरों को शायद कठोर परीक्षणों से गुजरना चाहिए।
●प्रमाणीकरणः यूएल, या RoHS मानकों के अनुरूप उपभोक्ता/चिकित्सा बाजारों के लिए महत्वपूर्ण।
3प्रतिस्पर्धी विनिर्माण
●लागत प्रभावी उपकरणः यूपीई छोटे से मध्यम बैचों के लिए प्रतिस्पर्धी मूल्य के साथ कम एमओक्यू (जैसे, 1K ₹ 5K यूनिट) की पेशकश कर सकता है।
●गुणवत्ता नियंत्रणः विश्वसनीयता सुनिश्चित करने के लिए संपर्क प्रतिरोध, खींचने की शक्ति और वर्तमान भार के लिए इन-हाउस परीक्षण।
4तेजी से प्रोटोटाइप और समर्थन
●दिनों में 3 डी नमूनेः फिट/फंक्शन चेक के लिए रैपिड प्रोटोटाइपिंग
●इंजीनियरिंग सपोर्टः पिनआउट अनुकूलन, ईएमआई परिरक्षण या जलरोधक (आईपी 68) के साथ सहायता।
यूपीई के साथ अपने चुंबकीय केबल कनेक्टर ऑर्डर कैसे करें
1अपनी आवश्यकताएं प्रस्तुत करें
हमारी बिक्री टीम से संपर्क करेंः
ईमेलः [संघ@upetech.net]
फोन: [+86 13434524996]
ऑनलाइन फॉर्मः [www.pogopinsconnector.com]
विवरण प्रदान करें:
✔ आवेदन (उदाहरण के लिए, चिकित्सा, ऑटोमोबाइल, उपभोक्ता इलेक्ट्रॉनिक्स)
✔ कनेक्टर का प्रकार (जैसे चुंबकीय पोगो पिन, चार्जिंग केबल)
✔ विनिर्देश (वोल्टेज, करंट, आकार, जलरोधक रेटिंग आदि)
✔ मात्रा और नेतृत्व समय
2. एक कस्टम समाधान प्राप्त करें (यदि आवश्यक हो)
हमारे इंजीनियर आपकी आवश्यकताओं की समीक्षा करेंगे और एक कस्टम डिजाइन (यदि आवश्यक हो) का प्रस्ताव करेंगे।
हम अनुमोदन के लिए 3डी मॉडल, नमूने या तकनीकी चित्र साझा करेंगे।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
