| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RM-1105-A01-12 /RM-1105-B01-21 |
| दस्तावेज: | RM-1105-A01-12.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय 2 पिन कनेक्टर | सामग्री: | SUS304, ब्रास, NDFEB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 300 ग्राम ± 20% | कामकाजी स्टोर्क: | 0.8 मिमी |
| मौजूदा: | 6A | वोल्टेज: | 12V |
| नमक स्प्रे परीक्षण: | 48एच | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | प्रचालन तापमान: | -25°C से +80°C तक |
| प्रमुखता देना: | 6A चुंबकीय 2 पिन कनेक्टर,चुंबकीय 2 पिन कनेक्टर अनुकूलित,गोल पोगो पिन कनेक्टर 18.0 मिमी |
||

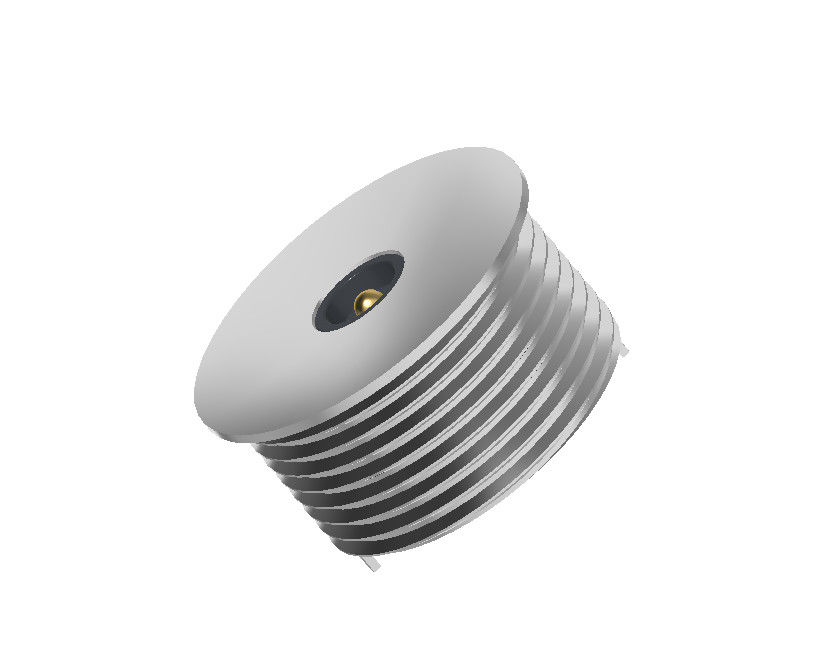

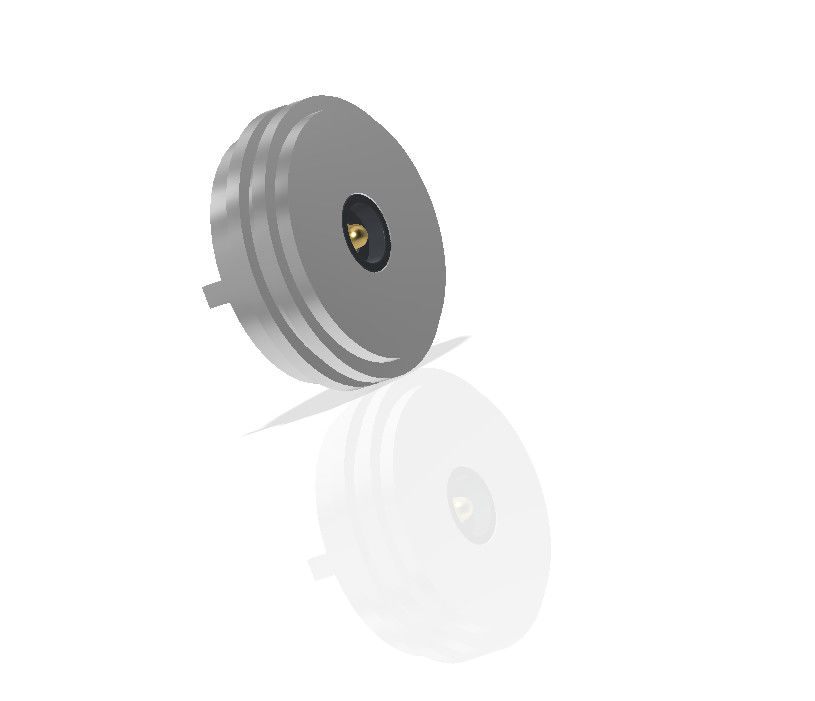

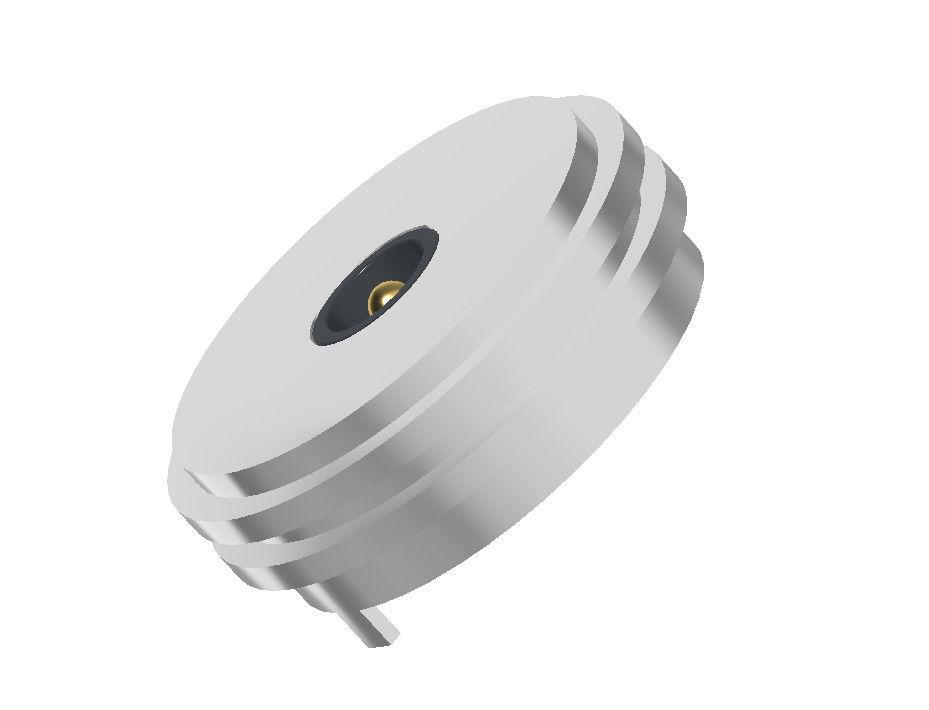

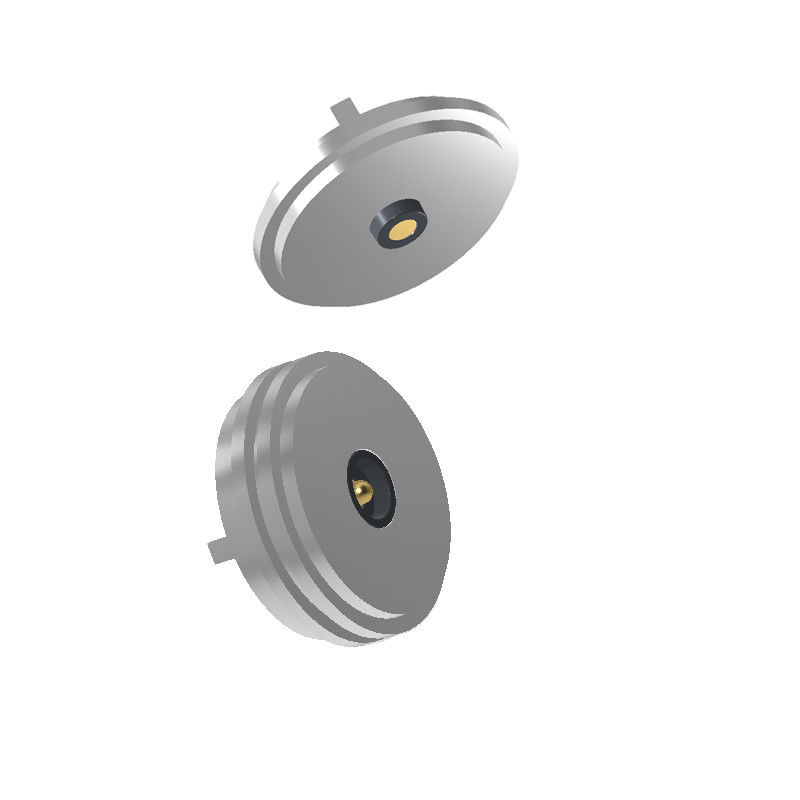

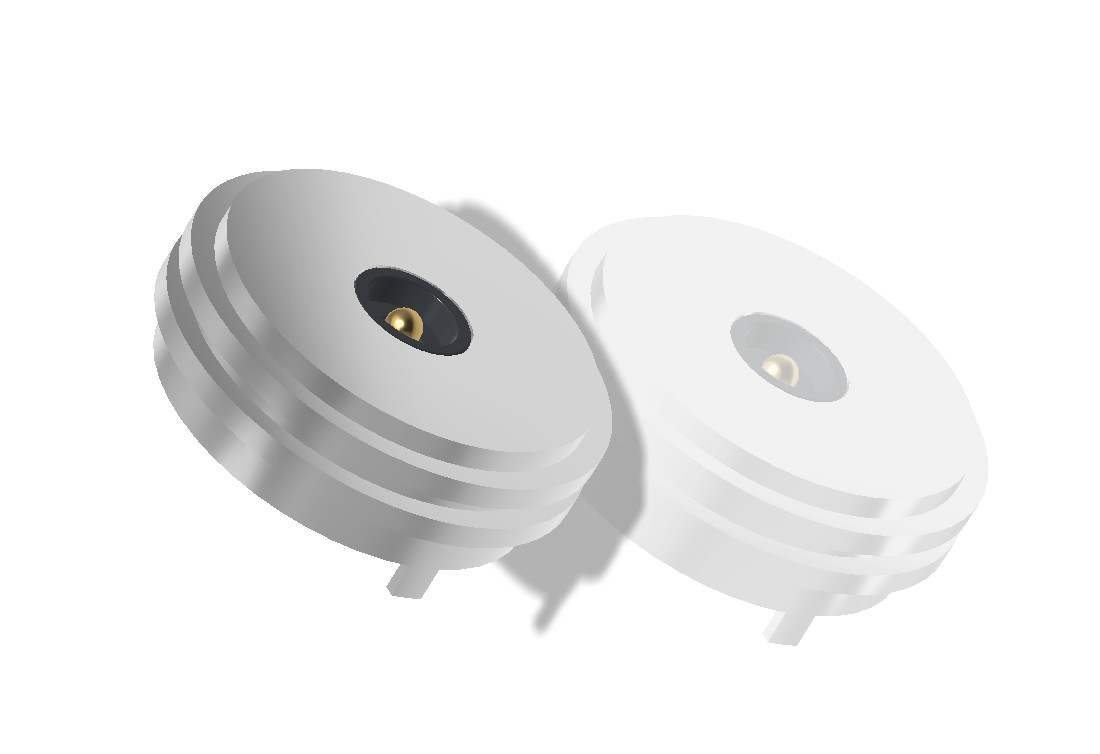

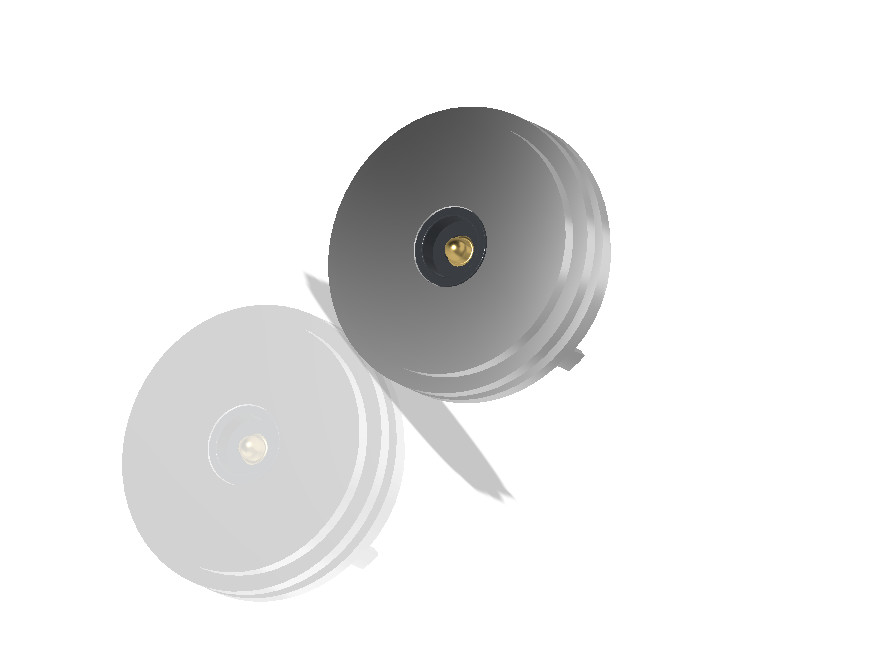

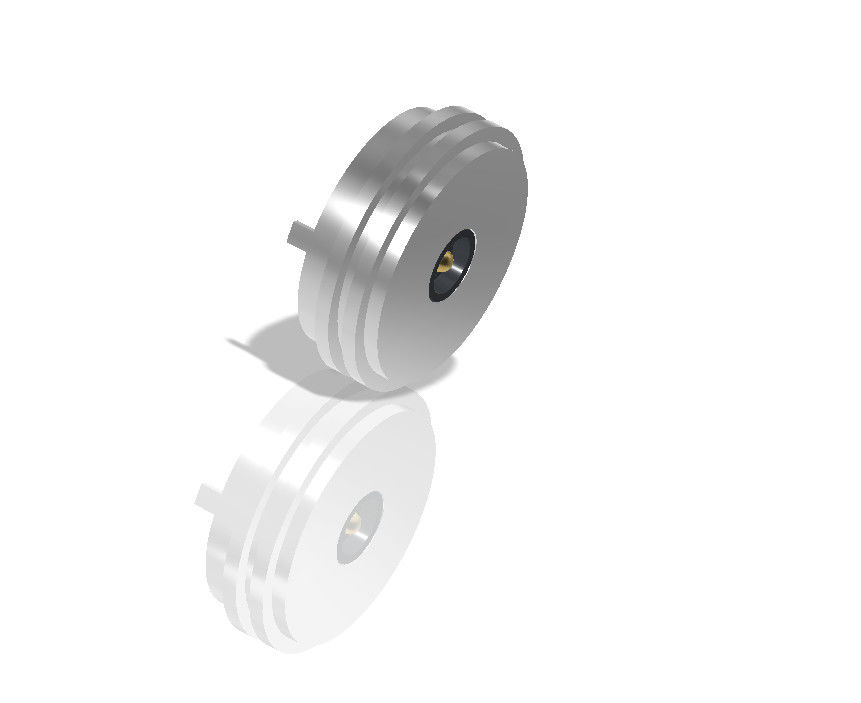

अनुकूलित व्यास 18.0 मिमी 2 पिन गोल पुरुष और महिला चुंबकीय कनेक्टर।
सामग्री और कोटिंग ROHS और REACH मानकों के अनुरूप हैं।
संपर्क यांत्रिक जीवन सुनिश्चित करने के लिए, कभी भी पोगो-पिन को रेखांकन में परिभाषित कार्य स्ट्रोक से अधिक संपीड़ित न करें, जिससे आंतरिक स्प्रिंग को नुकसान हो सकता है।
मैकेनिकल:
- संपर्क बलः 300g±20g 0.8 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः10,000चक्र
विद्युत:
- नामित वोल्टेजःDC12V;नामित वोल्टेजः 6AMax.
स्प्रिंग पिन का संपर्क प्रतिरोध: 50milliohm अधिकतम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः-25°C से +80°C
नमक स्प्रे:48H
सामग्रीः
पोगो पिन: पीतल C3604,आवरणः सोने (आउ) 0.5μm
महिला पिनः सामग्री,आवरणः सोना (आउ) 0.25μm
आवास:काली एचटीएन (उच्च तापमान नायलॉन) + 30% भराव
तांबा: पीतल C3604
परिपत्र 2Pin पुरुष महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय कनेक्टर |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
व्यास |
18.0 मिमी |
|
केबल की लंबाई |
1500 मिमी |
|
पोगो पिन |
पीतल C3604,आवरणः सोने (आउ) 0.5μm |
|
टर्निंग पार्ट्स |
पीतल C3604,आवरणः सोना (आउ) 0.25μm |
|
चुंबक |
N52 NdFeB कोटिंग Ni 15-20um |
|
तांबा |
पीतल C3602 कोटिंग Ni |
|
आवास
|
काला HTN UL94V-0 |
|
संपर्क बल |
300g±20%0 पर,8मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
6AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र 2Pin चुंबकीय कनेक्टर तकनीकी चित्रण
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण
महिला चुंबकीय कनेक्टर के दृश्य को विघटित
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1पोर्टेबल डिवाइस, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पोर्टेबल मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
●पेशेवर अनुकूलन सेवा
●त्वरित नमूना उत्पादन क्षमता
●सख्त गुणवत्ता नियंत्रण प्रणाली
●आयातित घटकों के साथ प्रसंस्करण
●उच्च परिशुद्धता वाले परीक्षण उपकरण
●उचित लागत नियंत्रण प्रक्रियाएं
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
