| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RC-1087-A01-11/ RM-1087-B01-23 |
| दस्तावेज: | RC-1082-A01-13.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय तार कनेक्टर | सामग्री: | पीवीसी, पीतल, SUS316F, NDFEB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.1 एमएम |
| मौजूदा: | 3A | वोल्टेज: | 12V |
| केबल की लंबाई: | 800 मिमी | रंग: | काला |
| नमक स्प्रे परीक्षण: | 24 घंटों | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | प्रचालन तापमान: | -25°C से +80°C तक |
| प्रमुखता देना: | परिपत्र चुंबकीय तार कनेक्टर,चुंबकीय तार कनेक्टर 3A,12V चुंबकीय डेटा कनेक्टर |
||

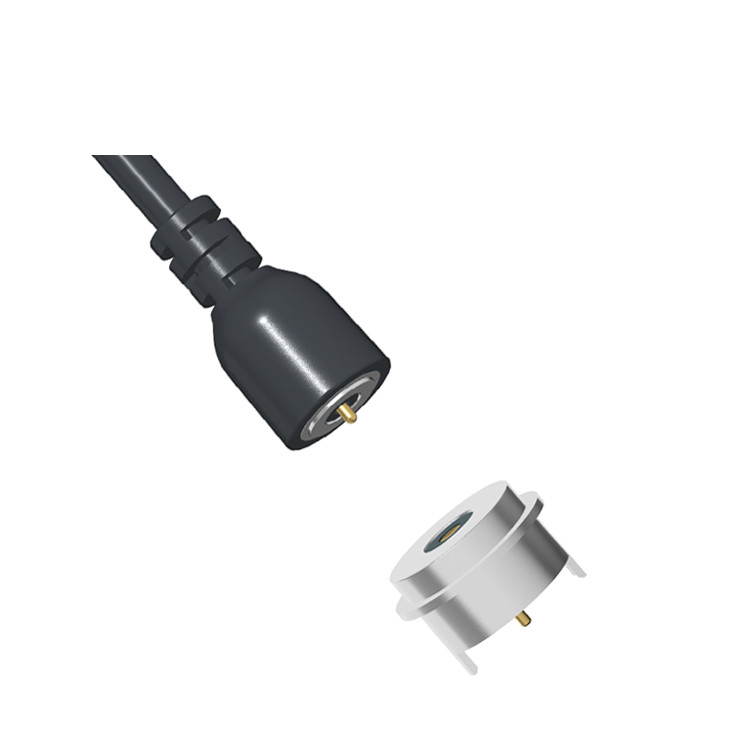

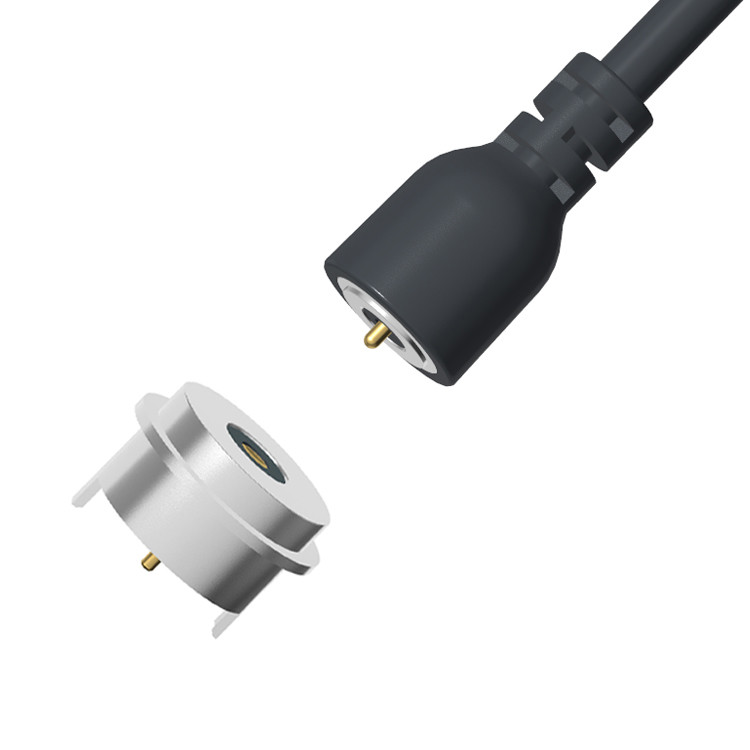

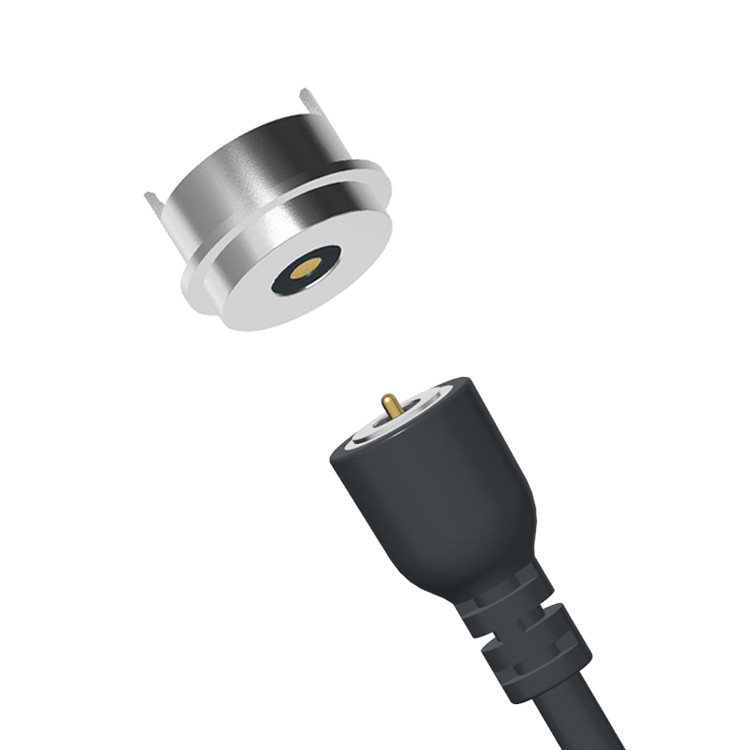

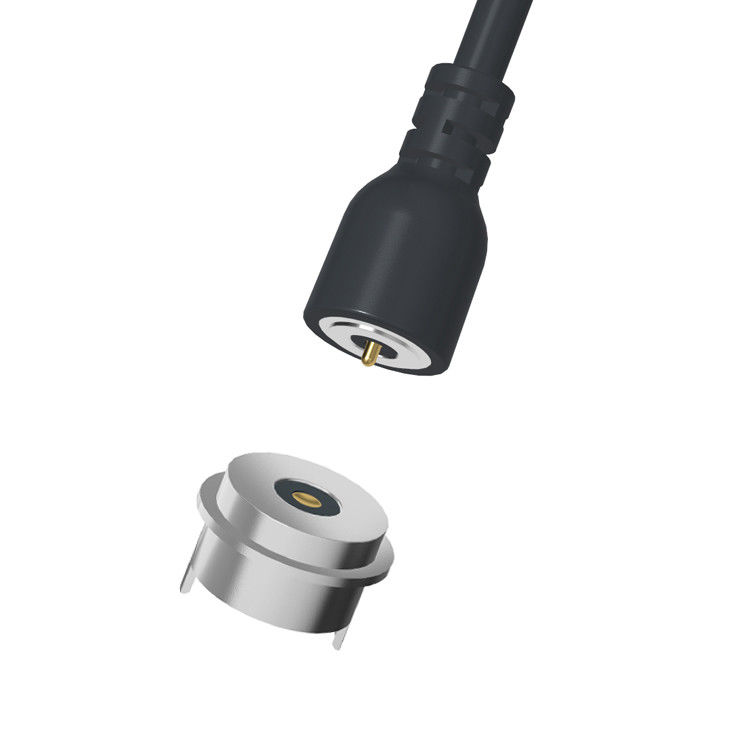

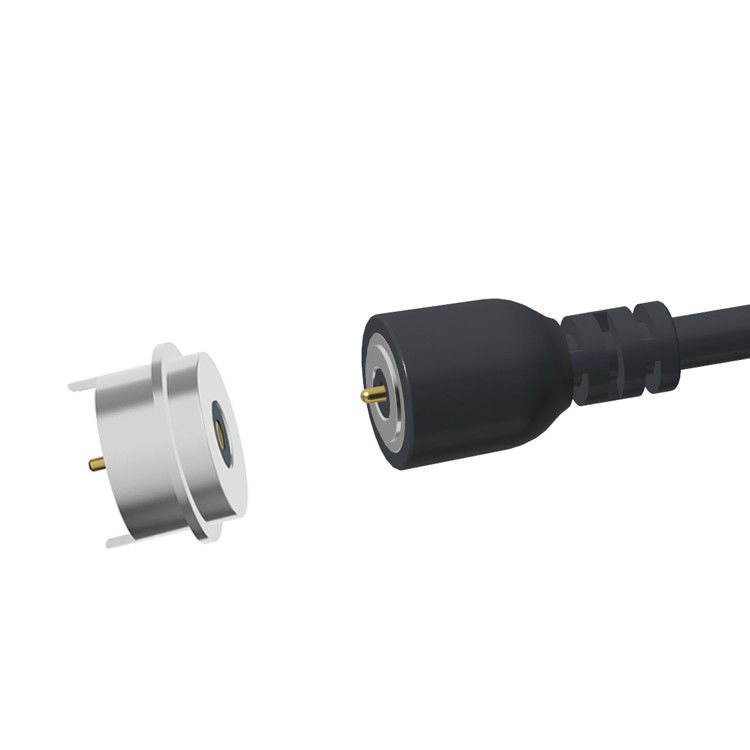

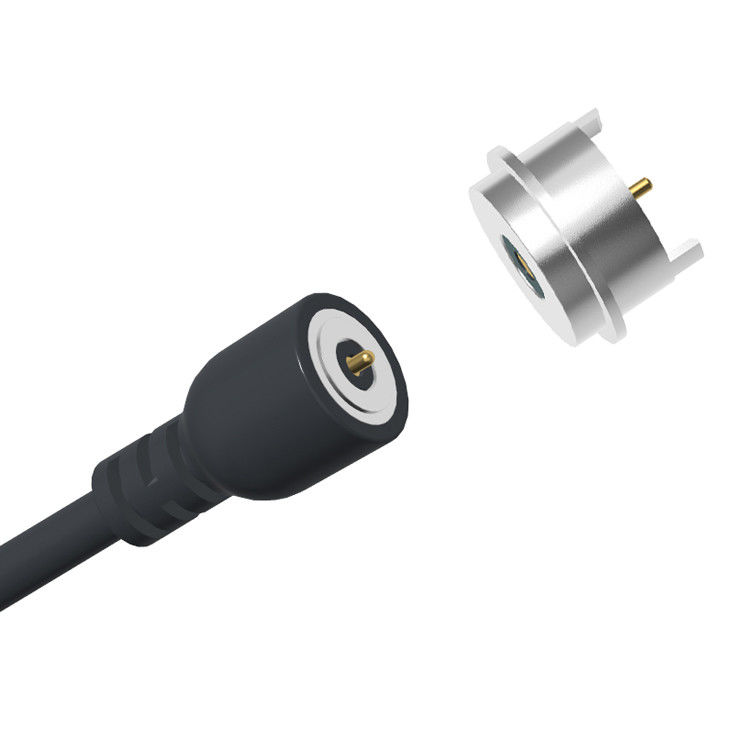

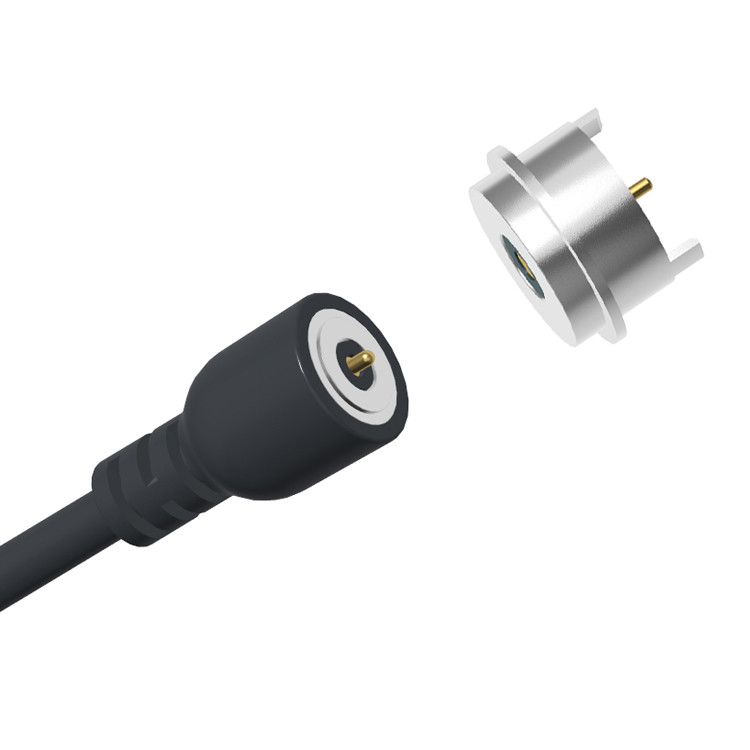

φ8.0mm परिपत्र पोगो पिन पावर वायर कनेक्टर चुंबकीय केबल यूएसबी कनेक्टर।
एमएटेरियल्स:
पोगो पिन: पीतल, प्लंजर और बैरल कोटिंग 5U "मिन ऑउ 60 ~ 100U"नी min से अधिक
घुमावदार भागोंःSUS316F कोटिंग Au0.125um
स्प्रिंगःSUS 304Au;
आवासः काला HTN+30%UL94 V-0 काला, जो उच्च तापमान का सामना कर सकता है
धातु शेलः SUS303 Plating Ni
चुंबक: N52 NdFeB कोटिंग Ni Cu Ni
चुंबकीय प्लग: चुंबकीय पुरुष प्लग
आंतरिक मोल्डिंगःपीई पारदर्शी
ओवरमॉल्डिंगःपीवीसी ब्लैक
तारःOD3.5 2C 22AWG काला पीवीसी
केबल टाईःकाला पीवीसी धातु दीर्घवृत्त केबल टाई
यूएसबी प्लगः यूएसबी पुरुष प्लग
मैकेनिकल:
-संपर्क बलः80g±20g 1.1 मिमी काम कर स्टोर्क पर
-जीवन परीक्षणः10,000चक्र
अवशोषण बल परीक्षणःमहिला डॉकिंग अवशोषण 400g±20% है
विद्युत:
- नामित वोल्टेजःDC12V;नामित वोल्टेजः3AMax.
स्प्रिंग पिन का संपर्क प्रतिरोध: 50milliohm अधिकतम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः-25°C से +80°C
- नमक स्प्रेः 24 घंटे
परिपत्र 2Pin पुरुष महिला चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
व्यास |
8.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
तार |
पीवीसी |
|
केबल की लंबाई |
800±20मिमी |
|
रंग |
काला |
|
पोगो पिन |
पीतल का आवरण Au 0.125um |
|
टर्निंग पार्ट्स |
SUS316F कोटिंग Au0.125um |
|
चुंबक |
N52 NdFeB कोटिंग Ni Cu Ni |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
80g±20जी, 1 पर।1मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
3AMax |
|
वोल्टेज |
DC 12V |
|
चुंबकीय बल |
400g±20% |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र 2Pin केबल कनेक्टर तकनीकी चित्रण
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण
रिप्रशंसित पीसीबी लेआउट
लेआउट सहिष्णुताः±0.05mm
महिला चुंबकीय कनेक्टर के दृश्य को विघटित
सर्कुलर 2Pin चुंबकीय केबल कनेक्टर कनेक्शन का नोड
पैकेजिंग दृश्यः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
उत्पाद आवेदनः
1उपभोक्ता इलेक्ट्रॉनिक्स
वायरलेस चार्जिंग पैड (क्यू-संगत, मैगसेफ जैसे कनेक्टर)
.टीडब्ल्यूएस ईयरबड्स और स्मार्टवॉच (वाटरप्रूफ चुंबकीय पोर्ट के साथ चार्जिंग केस)
मॉड्यूलर गैजेट्स (फोन, कैमरों के लिए स्नैप-ऑन परिधीय उपकरण) ।
लाभः
✔ जलरोधक (IP68) ️ पसीने/बारिश के संपर्क में आने वाले पहनने योग्य उपकरणों के लिए सुरक्षित।
✔ सुविधा ️ एक हाथ से डॉकिंग; केबलों के साथ गड़बड़ नहीं।
✔ एंटी-यांक ️ अगर टकराया जाए तो सुरक्षित रूप से अलग हो जाता है।
2चिकित्सा एवं स्वास्थ्य सेवा उपकरण
पोर्टेबल चिकित्सा उपकरण (ईसीजी मॉनिटर, हैंडहेल्ड स्कैनर)
प्रत्यारोपित उपकरण चार्जिंग (श्रवण यंत्र, तंत्रिका उत्तेजक)
निष्फल उपकरण (IP68 रेटेड सर्जिकल कनेक्टर)
लाभः
✔ स्वच्छतापूर्ण ️ कोई खुले पिन नहीं; साफ करना आसान है।
✔ विफलता-सुरक्षित प्रक्रियाओं के दौरान आकस्मिक डिस्कनेक्शन को रोकता है।
✔ सील डिजाइन ️ कीटाणुनाशक/तरल पदार्थों के प्रतिरोधी।
3औद्योगिक एवं रोबोटिक्स
.एजीवी (स्वचालित निर्देशित वाहन) ️ बैटरी चार्जिंग डॉक।
.मॉड्यूलर रोबोटिक्स ️ त्वरित-स्वैप टूल हेड/पावर कनेक्शन।
.कठिन वातावरण ️ खनन, तेल/गैस उपकरण।
लाभः
✔ हाई करंट (10A+ प्रति पिन)
✔ कंपन प्रतिरोधी ️ चलती मशीनों में जुड़ा रहता है।
✔ धूल/जल प्रतिरोधी (IP67/IP69K) ️ धोने से बचता है।
4. ऑटोमोबाइल और ईवी
ईवी चार्जिंग ️ चुंबकीय चार्जिंग इनलेट (SAE J1772 के अनुरूप)
.इंटर कार एक्सेसरीज ∙ डैशकैम/सेंसर पावर लिंक
.आटोनोमस वाहन ️ LIDAR/GPU मॉड्यूल कनेक्शन
लाभः
✔ स्पार्क-फ्री ️ उच्च वोल्टेज केबलों को प्लग करने से सुरक्षित।
✔ स्व-संरेखण ️ संकीर्ण स्थानों में ड्राइवरों के लिए कनेक्ट करना आसान है।
✔ संक्षारण प्रतिरोधी
5. ड्रोन और एयरोस्पेस
.ड्रोन बैटरी स्वैपिंग यूएवी के लिए त्वरित-माउंट पावर।
.एविओनिक्स परीक्षण ️ मॉड्यूलर डेटा/पावर इंटरफेस।
लाभः
✔ हल्के ️ एल्यूमीनियम के घोंसले वजन कम करते हैं।
✔ उच्च-चक्र जीवन ₹ 50K+ अक्सर स्वैप के लिए संभोग।
6सैन्य एवं रक्षा
.फील्ड उपकरण ️ रगडिज्ड कम्युनिकेशन/पावर कनेक्टर।
.अंडरवाटर डिवाइसेस ️ पनडुब्बी ड्रोन चार्जिंग.
लाभः
✔ ईएमआई शील्डिंग धातु के आवास हस्तक्षेप को रोकते हैं।
✔ नमक-जल प्रतिरोधी ️ टाइटेनियम/316L स्टेनलेस विकल्प
अक्सर पूछे जाने वाले प्रश्न
1. क्यों हमें चुना?
100% ईमानदारी के साथ, हमारी कंपनी आपके लिए सबसे अच्छी सेवा प्रदान करेगी, चाहे कोई भी उत्पाद हो या बिक्री के बाद।हम सबसे उचित उद्धरण प्रदान करेंगे और अपने चित्र या आवश्यकताओं के अनुसार उच्च गुणवत्ता वाले नमूने डिजाइन करेंगेहम बिक्री के बाद प्रत्येक ग्राहक के लिए गारंटी प्रदान करते हैं।
2क्या आप हमारे लिए उत्पादों को अनुकूलित कर सकते हैं?
हम आपके लिए अनुकूलित करने या आपके लिए डिजाइन करने के लिए बहुत खुश हैं। कृपया हमें अपने ड्राइंग या नमूने प्रदान करें, और हमें उत्पादों के बारे में अपनी विशेष आवश्यकताओं को बताएं।हम अपनी आवश्यकताओं के अनुसार जितनी जल्दी हो सके अनुकूलित कर सकते हैं.
3. नमूना कितना खर्च होगा?
यदि स्टॉक आइटम हैं, तो हम ग्राहकों को निः शुल्क नमूने प्रदान करते हैं, लेकिन आपको माल ढुलाई का बोझ उठाना चाहिए।
यदि अनुकूलित iterms, हम ठीक से लागत के लिए चार्ज और नमूना शुल्क का उचित अनुपात वापसी जब आप हमारे लिए आदेश होगा!
4.आपके प्रसव के समय के बारे में क्या?
डिलीवरी का समय ग्राहक के ऑर्डर की मात्रा और कठिनाई पर निर्भर करता है। आम तौर पर, स्टॉक सामान 3 दिनों के भीतर डिलीवरी करते हैं जबकि अनुकूलित उत्पाद 2 सप्ताह के भीतर वितरित होते हैं।
5.आपकी कंपनी गुणवत्ता नियंत्रण के बारे में क्या?
हम उत्पादों की गुणवत्ता सुनिश्चित करने के लिए उत्पादों का परीक्षण और निरीक्षण करेंगे ताकि आपकी संतुष्टि प्राप्त हो सके। गुणवत्ता हमारी कंपनी में सबसे महत्वपूर्ण है, सामग्री से लेकर वितरण तक,यह सुनिश्चित करने के लिए कंपनी को IS09001 प्राप्त होगा।.
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
