| नाम: | स्प्रिंग लोडेड कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.54 मिमी |
|---|---|---|---|
| प्रकार: | समकोण | सामग्री: | लीड-फ्री C6801, SUS304, THN |
| स्प्रिंग का बल: | 80g +/- 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3A | वोल्टेज: | DC12V |
| परीक्षण जीवन: | 100,000 चक्र | संपर्क प्रतिरोध: | 50 मिलिओहम मैक्स। |
| नमक स्प्रे परीक्षण: | 48एच | उत्पाद परिचालन तापमान: | 260 ± ± 5 ℃ 20s ± 2s |
| प्रमुखता देना: | पीतल वसंत लोड कनेक्टर,स्प्रिंग लोडेड कनेक्टर 2.54 मिमी पिच,सही कोण पोगो पिन कनेक्टर 16Pin |
||

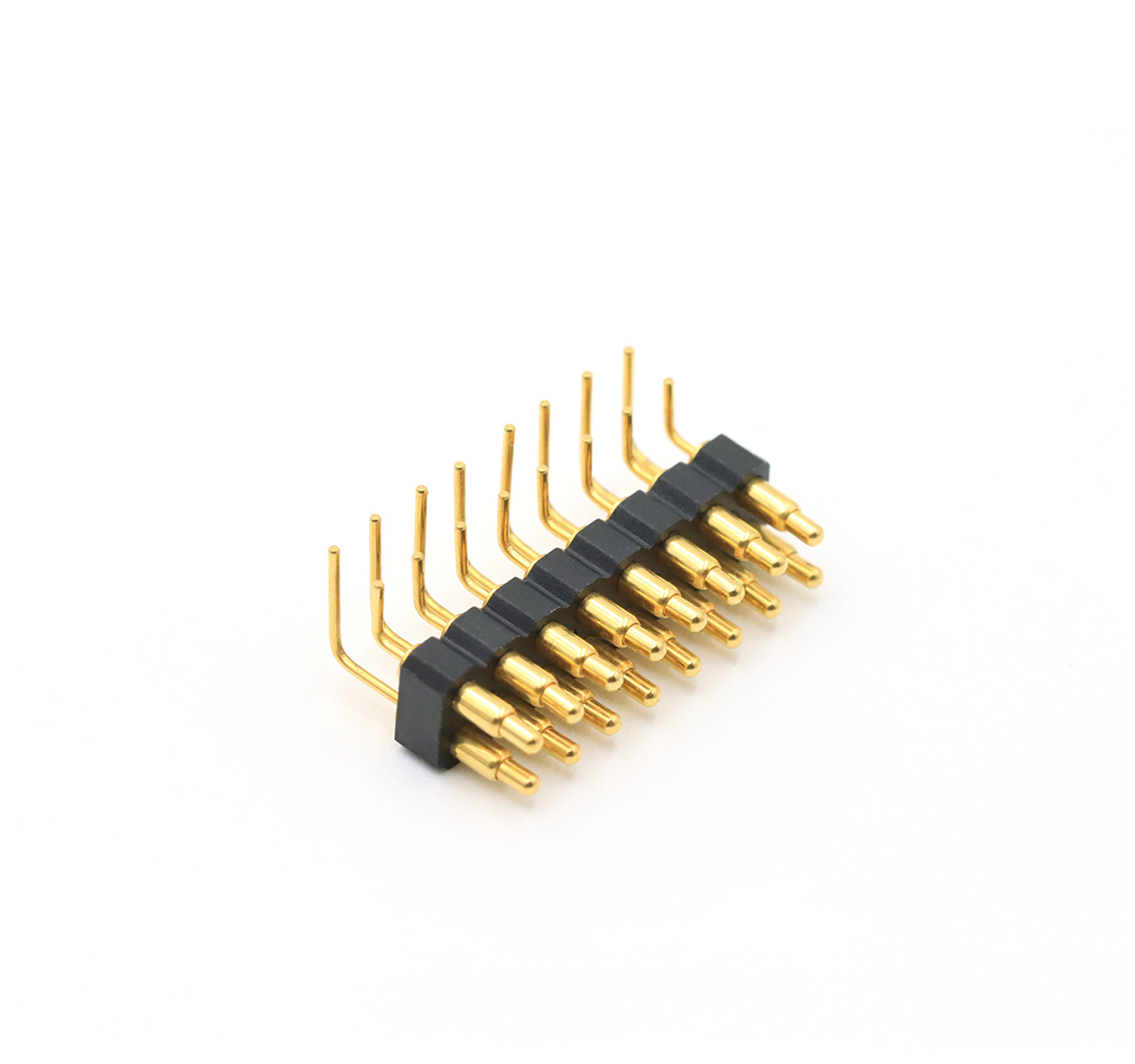

पीतल स्प्रिंग जांच सही कोण Pogo पिन कनेक्टर 2.54 मिमी पिच 16Pin पुरुष महिला
पोगो पिन में एक घुमावदार पूंछ डिजाइन है, जो अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए बढ़ी हुई बहुमुखी प्रतिभा प्रदान करता है।
मुख्य लाभों में शामिल हैंः
1. अंतरिक्ष अनुकूलन
घुमावदार पूंछ कॉम्पैक्ट पीसीबी लेआउट या तंग असेंबली में लचीली पोजिशनिंग की अनुमति देती है।
डिजाइनों के लिए आदर्श जहां सीधे पिन अन्य घटकों के साथ हस्तक्षेप करेंगे।
2तार विकल्प
पूंछ को सीधे तार पर (पीसीबी पैड के बजाय) मिलाया जा सकता है, जिससेः
- कस्टम केबल कनेक्शन.
मॉड्यूलर या पुनः प्रयोज्य डिजाइन।
चलती भागों में तनाव राहत (जैसे, हिंज तंत्र) ।
3यांत्रिक स्थिरता
घुमावदार पूंछ गतिशील वातावरण में सीधे पिन के मुकाबले तनाव वितरण में सुधार कर सकती है।
सामग्री
प्लंजर: सीसा रहित C6801, प्लेटिंगः 01~99 μ" Au 60~100 μ" Ni से अधिक।
बैरलः सीसा रहित C6801, प्लेटिंगः 01~99 μ" Au 60~100 μ" Ni से अधिक।
स्प्रिंगः SUS 304 स्टेनलेस स्टील, Plating: 1 μ" (संभवतः Au या Ni जंग प्रतिरोध के लिए) ।
आवासः ब्लैक एचटीएन (उच्च तापमान नायलॉन) + 30% ग्लास फाइबर, UL94 V-0 ज्वलनशीलता रेटिंग।
यांत्रिक विनिर्देश
स्प्रिंग फोर्सः 80g ± 20g 1.0 मिमी कार्य स्ट्रोक पर।
पूर्ण स्ट्रोकः 1.2 मिमी।
यांत्रिक जीवनः ≥ 10,000 चक्र।
विद्युत विनिर्देश
नामित करंट और वोल्टेज: DC 12V, अधिकतम 3A।
संपर्क प्रतिरोधः कार्य ऊंचाई पर ≤ 50mΩ।
सहिष्णुता
लंबाईः ±0.15 मिमी।
व्यासः ±0.05 मिमी।
कोणः ±2°
पर्यावरणीय प्रदर्शन
ऑपरेटिंग तापमानः -40°C से +130°C (24 घंटे के भीतर)
सोल्डरिंग हीट प्रतिरोधः 260°C ± 5°C 20s ± 2s के लिए।
अनुपालन: ROHS और REACH के अनुरूप।
नमक छिड़काव परीक्षणः 48 घंटे (संक्षारण प्रतिरोध सत्यापन)
प्रमुख विशेषताएं और अनुप्रयोग
उच्च स्थायित्वः 10,000+ चक्र, पहनने और संक्षारण प्रतिरोध के लिए मजबूत चढ़ाना (Au/Ni) ।
उच्च तापमान प्रतिरोधः कठोर वातावरण के लिए उपयुक्त (130°C तक) ।
परिशुद्धता यांत्रिकी: तंग सहिष्णुता विश्वसनीय विद्युत संपर्क सुनिश्चित करती है।
सीसा मुक्त और अनुपालनः पर्यावरण नियमों (ROHS/REACH) को पूरा करता है।
नोटः
1सर्वोत्तम उपयोग प्रभाव सुनिश्चित करने के लिए, कृपया कार्य ऊंचाई के अनुसार काम करें।
2. उत्पाद के उपयोग के लिए सावधानी
.इंजीनियरिंग ड्राइंग के अनुसार, अधिकतम अनुमेय संपीड़न से अधिक नहीं होना चाहिए
यह 380 से 420 डिग्री सेल्सियस तक के वेल्डिंग तापमान के लिए उपयुक्त है, जिसमें 3 से 5 सेकंड का वेल्डिंग समय होता है।यह एक छोटी अवधि के भीतर उत्पाद को संसाधित करने के लिए अनुमति नहीं है कई बार दोहराया वेल्डिंग प्रदर्शन
. 400 से 500 डिग्री सेल्सियस की भट्ठी तापमान सीमा के अनुकूल
. आवेदन अंत डिजाइन करते समय, कृपया उचित रूप से pogopin संपीड़न अंतरिक्ष से बचें
3. 20 से अधिक एकल पंक्ति पिन, 40 से अधिक दो पंक्ति पिन और अन्य विशेष आवश्यकताओं के लिए, कृपया तकनीकी सहायता से परामर्श करें
पोगो पिन कनेक्टर की संरचना
2.54 मिमी पिच पोगो पिन कनेक्टर पैरामीटर सूचीः
|
नाम
|
पोगो पिन कनेक्टर
|
|
प्रकार
|
सही कोण
|
|
लिंग
|
पुरुष/महिला
|
|
पिन संख्या
|
16पिन
|
|
पिच
|
2.54 मिमी
|
|
इन्सुलेटर
|
Bकाक HTN+30GF UL94 V-0.
|
|
प्लंगर
|
सीसा रहित C6801
|
|
बैरल
|
सीसा रहित C6801
|
|
वसंत
|
एसयूएस सतह उपचार
|
|
प्लास्टिक की ऊंचाई
|
2.5 मिमी
|
|
वसंत बल
|
80g+/-20g 1.0 मिमी के कामकाजी स्ट्रोक पर
|
|
पूर्ण स्टोर्क
|
1.2 मिमी
|
|
जीवन परीक्षण
|
100,000 चक्र
|
|
नामित धारा
|
3 ए मैक्स.
|
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
अधिकतम 50 मिलियन ओम
|
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |

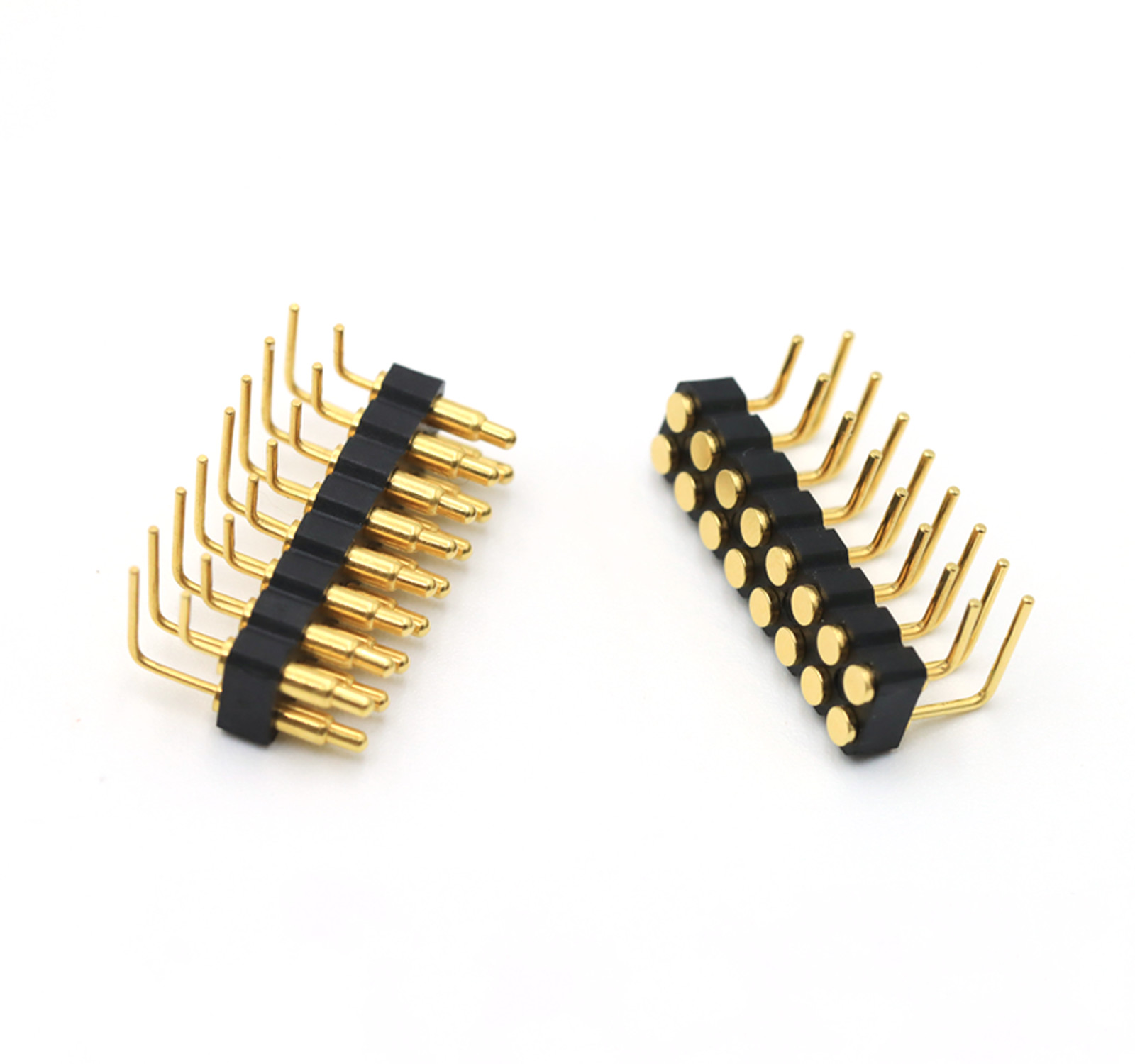

दोहरी पंक्ति 2.5 मिमी आवास दाएं कोण पुरुष वसंत लोड Coनिदेशक:

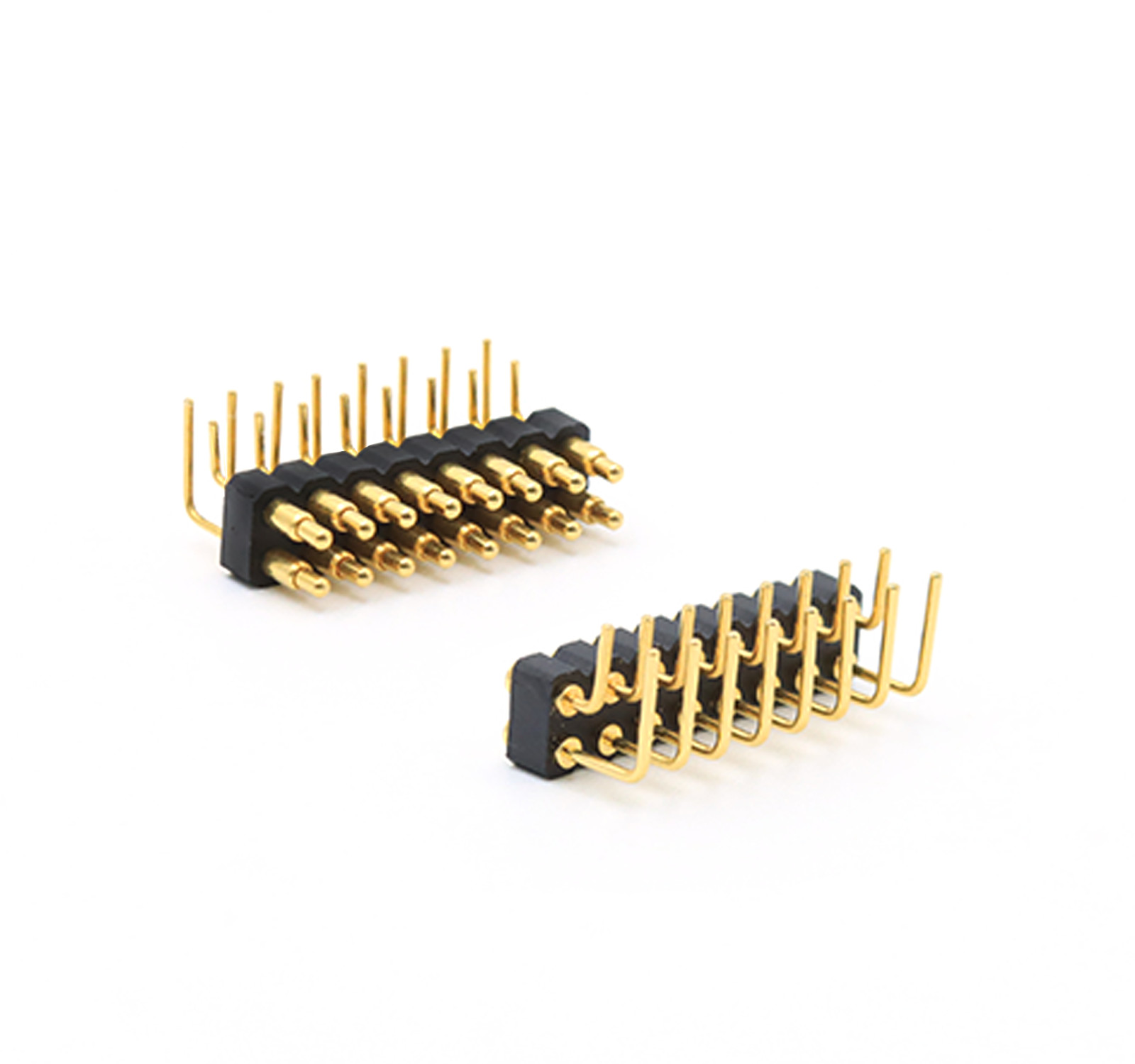

डबल रो 2.5 मिमी हाउसिंग राइट एंगल महिला लोडेड Coनिदेशक:

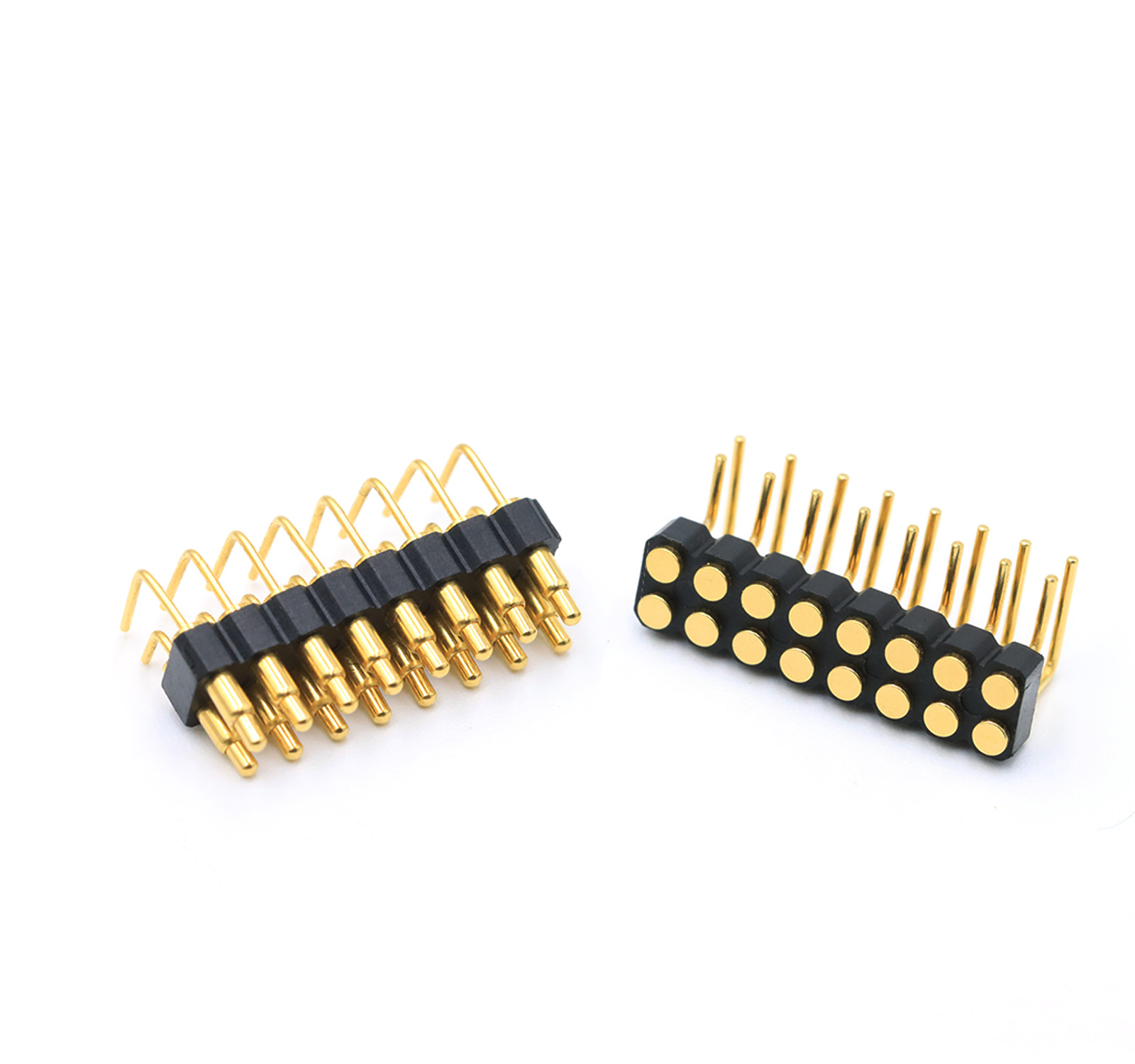

ग्राहकों के संदर्भ के लिए मानक 2.54 मिमी पिच पोगो पिन कनेक्टरः
