| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | VIS070A-251455-AXX-XXXX / VIS070B-250041-AXX-XXXX |
| दस्तावेज: | VIS070A-251455-AXX-XXXX.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $5-$7 |
| पैकेजिंग विवरण: | पी.ई |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | स्प्रिंग लोडेड कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.54 मिमी |
|---|---|---|---|
| पिन नंबर: | 10 पिन | सामग्री: | लीड-फ़्रेक 6801, SUS304, ब्लैक HTN |
| स्प्रिंग का बल: | 1.2 मिमी काम करने वाली ऊंचाई पर 80g, 20g। | Ful1 Storke: | 1.4 मिमी |
| यांत्रिक जीवन: | 20000 साइकिल मिन .. | मौजूदा: | 3A |
| वोल्टेज: | DC12V | संपर्क प्रतिरोध: | 50 मीटर मैक्स (पिन)। |
| नमक स्प्रे परीक्षण: | 48एच | ||
| प्रमुखता देना: | 2.54 मिमी पिच स्प्रिंग लोडेड कनेक्टर,3A 10 पिन पोगो कनेक्टर,10 पिन पोगो कनेक्टर कॉम्पैक्ट |
||

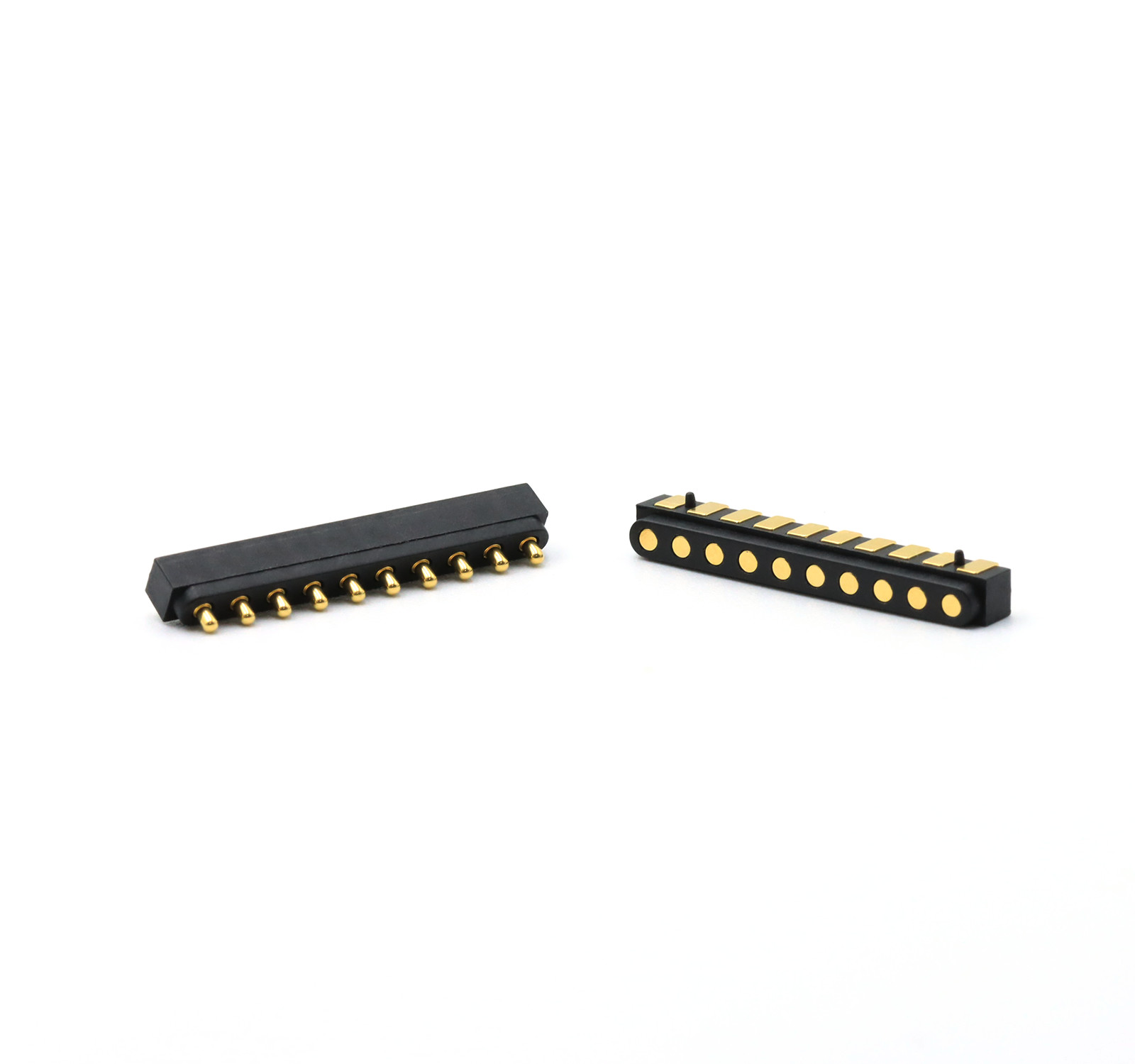

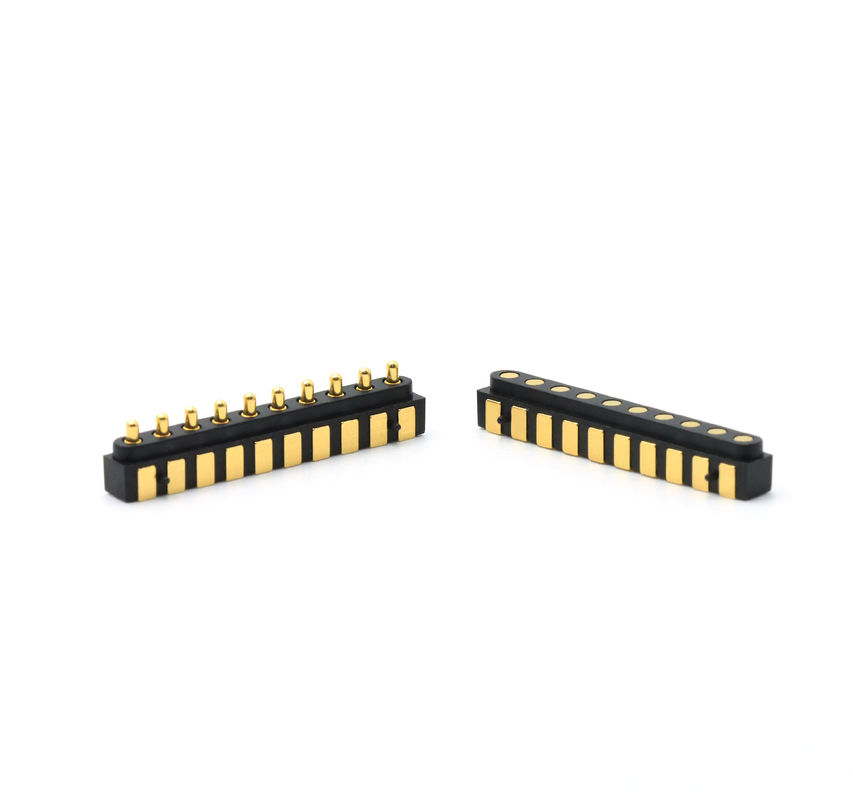

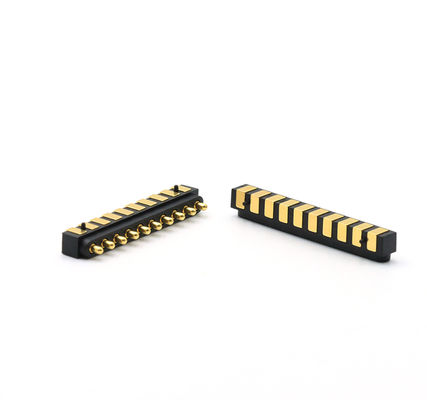

सोने की चढ़ाई 10पिन साइड-माउंटेड स्प्रिंग लोडेड 2.54 मिमी पिच पोगो पिन कनेक्टर.UPE उच्च अंत पोगो पिन के लिए प्रतिबद्ध है, पोगो पिन कनेक्टर, चुंबकीय कनेक्टर, चुंबकीय केबल कनेक्टर और डिजाइन,विकास, उत्पादन और सहायक उत्पादों की बिक्री एक उच्च तकनीक कंपनी के रूप में।
यूपीई स्प्रिंग लोडेड कनेक्टर्स के फायदे:
स्प्रिंग लोडेड कनेक्टर, जिन्हें आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करते हैंः
विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
हमारा लाभ और आपकी पसंद:
यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।
यूपीई ने एसएमटी/डीआईपी/राइट एंगल/सोल्डर कप के साथ 2.54 मिमी पिच मानक पुरुष और महिला 2पिन-40पिन पोगो पिन कनेक्टर विकसित किया।
पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।
सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।
माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।
विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।
ग्राहक क्यों चुनते हैंयूपीई?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
10पिन साइड-माउंटेड पुरुष और महिला स्प्रिंग लोडेड पोगो पिन कनेक्टर ड्राइंग आकारः
स्प्रिंग लोडेड कनेक्टर पैरामीटर प्रदर्शन
|
नाम |
10पिन साइड माउंट स्प्रिंग लोडेड कनेक्टर |
|
प्लंगर |
सीसा मुक्त C6801, XXU" Min Au 60 ~ 100U" Ni से अधिक |
|
बैरल |
सीसा मुक्त C6801, XXU" Min Au 60 ~ 100U" Ni से अधिक |
|
वसंत |
SUS304 |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
वसंत बल |
80g±20g, 1.2 मिमी कार्य ऊंचाई पर। |
|
फुल1 स्टोर्क |
1.4 मिमी |
|
मैकेनिकल जीवन |
20000 चक्र मिनट.. |
|
वर्तमान |
3A |
|
वोल्टेज |
DC 12V |
|
लेआउट सहिष्णुता |
±0.05 मिमी |
|
संपर्क प्रतिरोध |
50 मीटर अधिकतम (पीआईएन) |
|
परिचालन तापमान |
-40°C~+130°C24 घंटे के भीतर। |
|
बेचने का विरोध |
260°C±5°C 20s±2s |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
पोगो पिन कनेक्टर में 6 भाग होते हैंः प्लंगर, बैरल, स्प्रिंग, सिरेमिक मोती, आवास, कैप
संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः
उत्पाद अनुप्रयोग क्षेत्रः
