| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | SMT 16PIN POGO PINS |
| दस्तावेज: | 2.54mm pitch Standard POGO ...EC.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $0.8-$3 |
| पैकेजिंग विवरण: | पी.ई |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | पोगो पिन कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.54 मिमी |
|---|---|---|---|
| प्रकार: | श्रीमती | सामग्री: | लीड-फ्री C6801, SUS304, THN |
| स्प्रिंग का बल: | 80g +/- 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3A | वोल्टेज: | DC12V |
| परीक्षण जीवन: | 100,000 चक्र | संपर्क प्रतिरोध: | 50 मिलिओहम मैक्स। |
| नमक स्प्रे परीक्षण: | 48एच | उत्पाद परिचालन तापमान: | 260 ± ± 5 ℃ 20s ± 2s |
| प्रमुखता देना: | 2.54 मिमी पिच पोगो पिन कनेक्टर,पोगो पिन कनेक्टर डबल रो,स्प्रिंग लोडेड संपर्क कनेक्टर 16पिन |
||

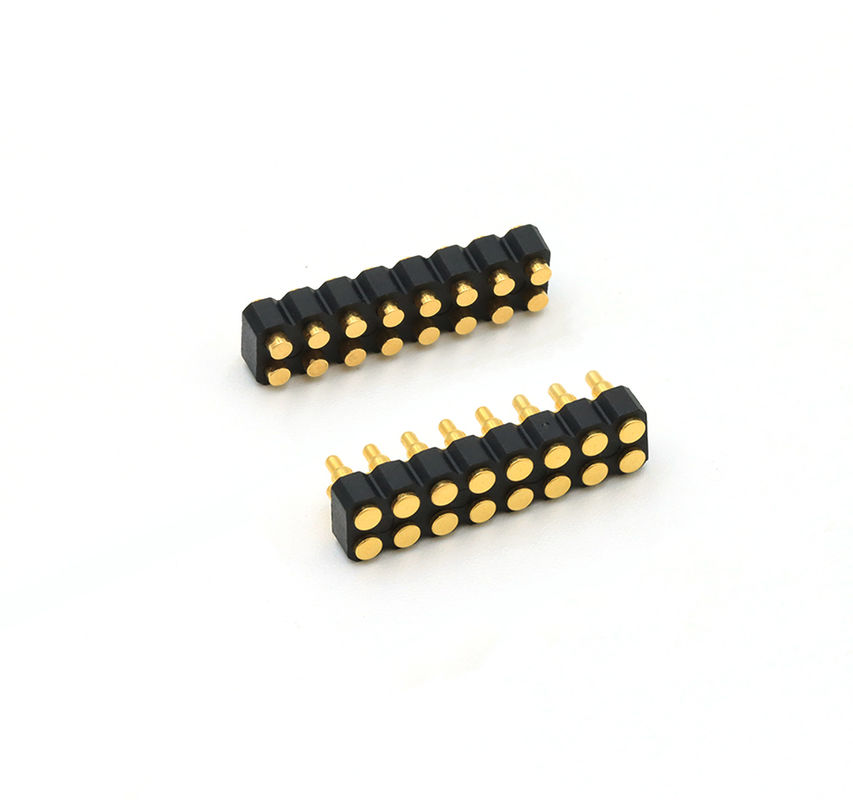

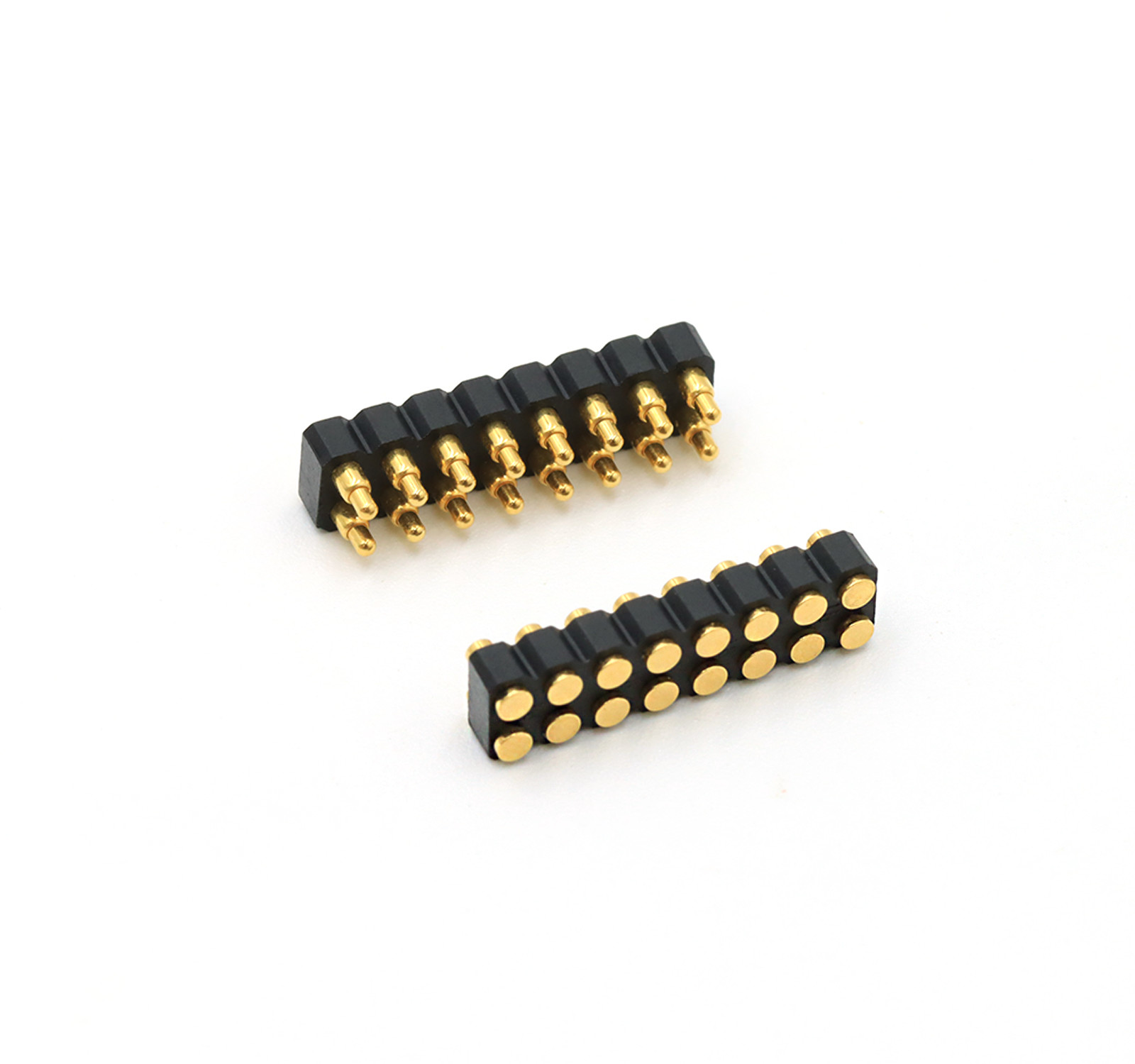

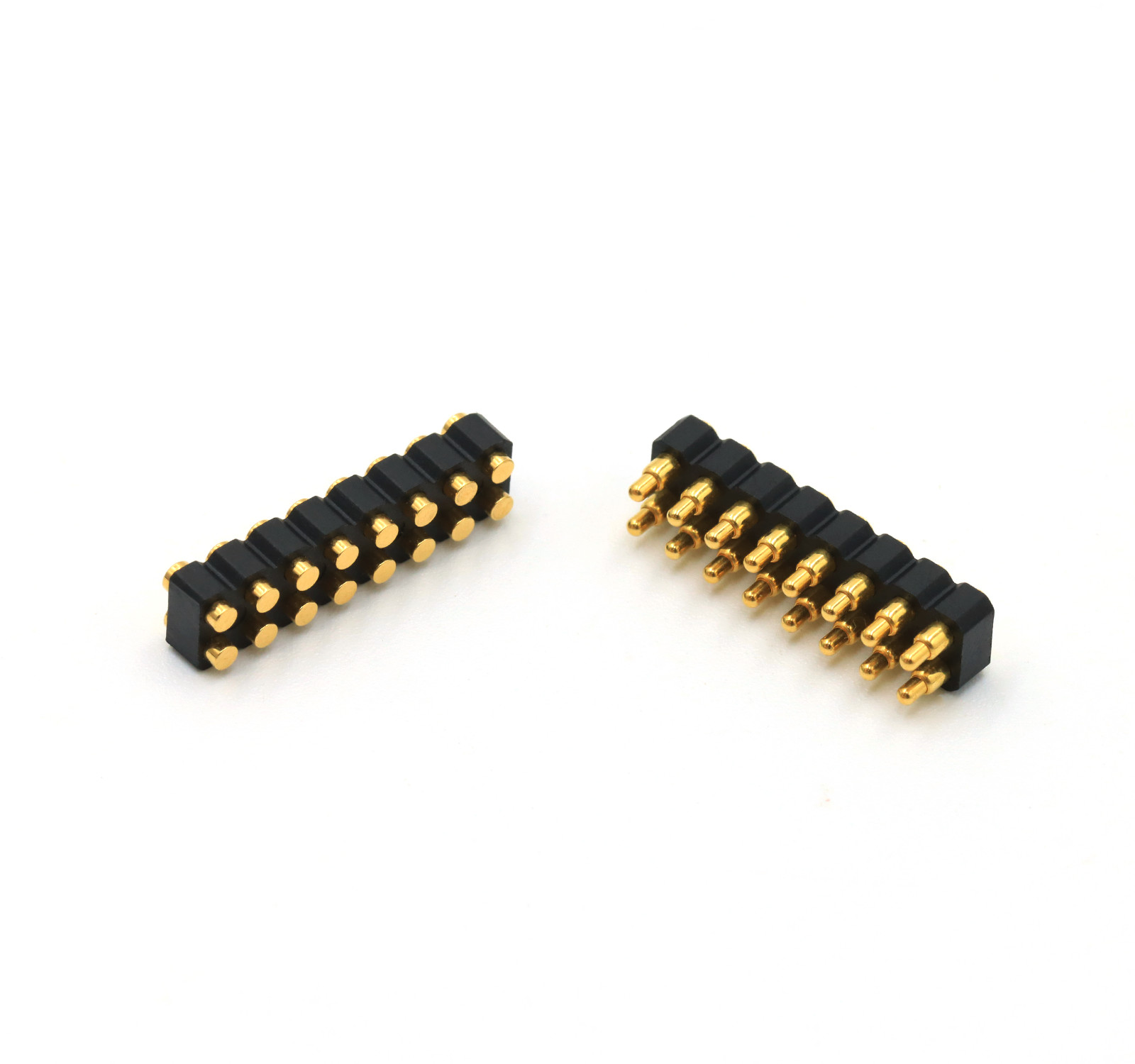

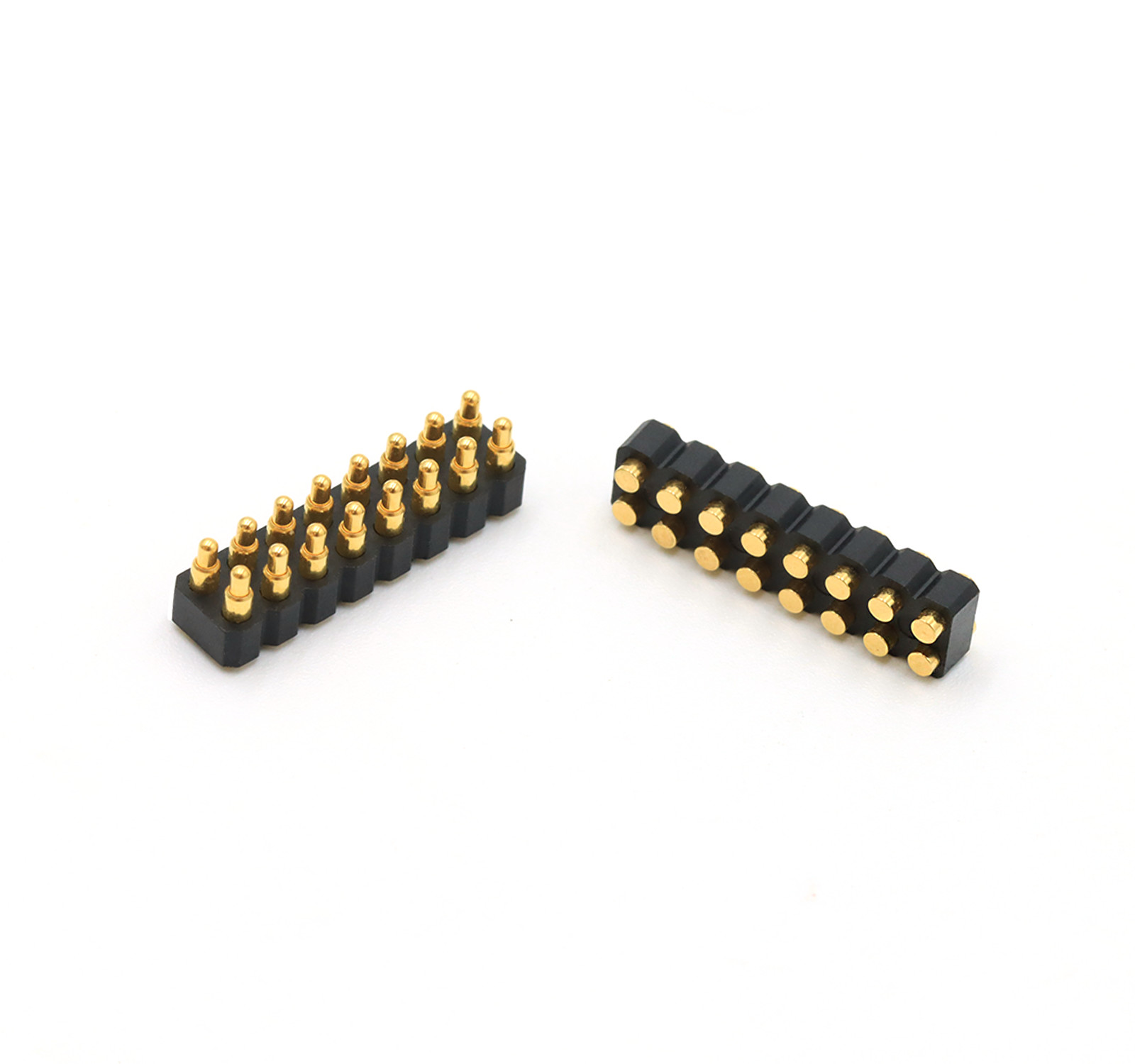

2.54 मिमी पिच पुरुष महिला पोगो पिन कनेक्टर डबल रो SMT 16 पिन पोगो पिन
पोगो पिन एसएमटी प्रकार है, यह अच्छी स्थिरता है, बैरल के नीचे एक फ्लैट नीचे डिजाइन है, जो पीसीबी बोर्ड पर मिलाप करने के लिए आसान है
यूनियन प्रेसिजन इलेक्ट्रॉनिक कं, लिमिटेड (UPE) उच्च श्रेणी के पोगो पिन, पोगो पिन कनेक्टर, चुंबकीय कनेक्टर और डिजाइन, विकास,उच्च तकनीक कंपनी के रूप में सहायक उत्पादों का उत्पादन और बिक्री.
ग्राहक की अलग-अलग आवश्यकताओं के अनुसार, हमारे पास ग्राहकों के लिए चुनने के लिए 8 प्रकार के आंतरिक संरचना POGO पिन हैं, मानक POGO पिन के लिए, UPE डिज़ाइन किए गए उत्पाद की कुल ऊंचाई 2.8 मिमी ~ 11 है।0mm(कुलऊंचाई में डीआईपी पोगो पिन की पूंछ की लंबाई शामिल नहीं है) ।
इस बीचयूपीईभीविकसित 2.54 मिमी पिच मानक पुरुष और महिला 2pin-40pin Pogo पिन कनेक्टरएसएमटी/डीआईपी/राइट एंगल/सोल्डर कप के साथ ग्राहकों के लिए त्वरित विकल्प।
सामग्री
प्लंजर: सीसा रहित C6801, प्लेटिंगः 01~99 μ" Au 60~100 μ" Ni से अधिक।
बैरलः सीसा रहित C6801, प्लेटिंगः 01~99 μ" Au 60~100 μ" Ni से अधिक।
स्प्रिंगः SUS 304 स्टेनलेस स्टील, Plating: 1 μ" (संभवतः Au या Ni जंग प्रतिरोध के लिए) ।
आवासः ब्लैक एचटीएन (उच्च तापमान नायलॉन) + 30% ग्लास फाइबर, UL94 V-0 ज्वलनशीलता रेटिंग।
यांत्रिक विनिर्देश
स्प्रिंग फोर्सः 80g ± 20g 1.0 मिमी कार्य स्ट्रोक पर।
पूर्ण स्ट्रोकः 1.2 मिमी।
यांत्रिक जीवनः ≥ 10,000 चक्र।
विद्युत विनिर्देश
नामित करंट और वोल्टेज: DC 12V, अधिकतम 3A।
संपर्क प्रतिरोधः कार्य ऊंचाई पर ≤ 50mΩ।
सहिष्णुता
लंबाईः ±0.15 मिमी।
व्यासः ±0.05 मिमी।
कोणः ±2°
पर्यावरणीय प्रदर्शन
ऑपरेटिंग तापमानः -40°C से +130°C (24 घंटे के भीतर)
सोल्डरिंग हीट प्रतिरोधः 260°C ± 5°C 20s ± 2s के लिए।
अनुपालन: ROHS और REACH के अनुरूप।
नमक छिड़काव परीक्षणः 48 घंटे (संक्षारण प्रतिरोध सत्यापन)
प्रमुख विशेषताएं और अनुप्रयोग
उच्च स्थायित्वः 10,000+ चक्र, पहनने और संक्षारण प्रतिरोध के लिए मजबूत चढ़ाना (Au/Ni) ।
उच्च तापमान प्रतिरोधः कठोर वातावरण के लिए उपयुक्त (130°C तक) ।
परिशुद्धता यांत्रिकी: तंग सहिष्णुता विश्वसनीय विद्युत संपर्क सुनिश्चित करती है।
सीसा मुक्त और अनुपालनः पर्यावरण नियमों (ROHS/REACH) को पूरा करता है।
नोटः
1सर्वोत्तम उपयोग प्रभाव सुनिश्चित करने के लिए, कृपया कार्य ऊंचाई के अनुसार काम करें।
2. उत्पाद के उपयोग के लिए सावधानी
.इंजीनियरिंग ड्राइंग के अनुसार, अधिकतम अनुमेय संपीड़न से अधिक नहीं होना चाहिए
यह 380 से 420 डिग्री सेल्सियस तक के वेल्डिंग तापमान के लिए उपयुक्त है, जिसमें 3 से 5 सेकंड का वेल्डिंग समय होता है।यह एक छोटी अवधि के भीतर उत्पाद को संसाधित करने के लिए अनुमति नहीं है कई बार दोहराया वेल्डिंग प्रदर्शन
. 400 से 500 डिग्री सेल्सियस की भट्ठी तापमान सीमा के अनुकूल
. आवेदन अंत डिजाइन करते समय, कृपया उचित रूप से pogopin संपीड़न अंतरिक्ष से बचें
3. 20 से अधिक एकल पंक्ति पिन, 40 से अधिक दो पंक्ति पिन और अन्य विशेष आवश्यकताओं के लिए, कृपया तकनीकी सहायता से परामर्श करें
पोगो पिन कनेक्टर की संरचना
2.54 मिमी पिच पोगो पिन कनेक्टर पैरामीटर सूचीः
|
नाम
|
पोगो पिन कनेक्टर
|
|
प्रकार
|
एसएमटी
|
|
लिंग
|
पुरुष/महिला
|
|
पिन संख्या
|
16पिन
|
|
इन्सुलेटर
|
Bकाक HTN+30GF UL94 V-0.
|
|
प्लंगर
|
सीसा रहित C6801
|
|
बैरल
|
सीसा रहित C6801
|
|
वसंत
|
एसयूएस सतह उपचार
|
|
प्लास्टिक की ऊंचाई
|
2.5 मिमी
|
|
वसंत बल
|
80g+/-20g 1.0 मिमी के कामकाजी स्ट्रोक पर
|
|
पूर्ण स्टोर्क
|
1.2 मिमी
|
|
जीवन परीक्षण
|
100,000 चक्र
|
|
नामित धारा
|
3 ए मैक्स.
|
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
अधिकतम 50 मिलियन ओम
|
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
डबल पंक्ति 2.5 मिमी आवास SMT पुरुष वसंत लोड Coनिदेशक:
डबल रो 2.5 मिमी हाउसिंग SMT महिला लोडेड Coनिदेशक:
ग्राहकों के संदर्भ के लिए मानक 2.54 मिमी पिच पोगो पिन कनेक्टरः
आवेदन क्षेत्रः
हमारा लाभ और आपकी पसंद:
.यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।
.यूपीई ने एसएमटी/डीआईपी/राइट एंगल/सोल्डर कप के साथ 2.0 मिमी और 2.54 मिमी पिच मानक पुरुष और महिला 2पिन-40पिन पोगो पिन कनेक्टर विकसित किया।
.पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।
.सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।
.माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।
.विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।
