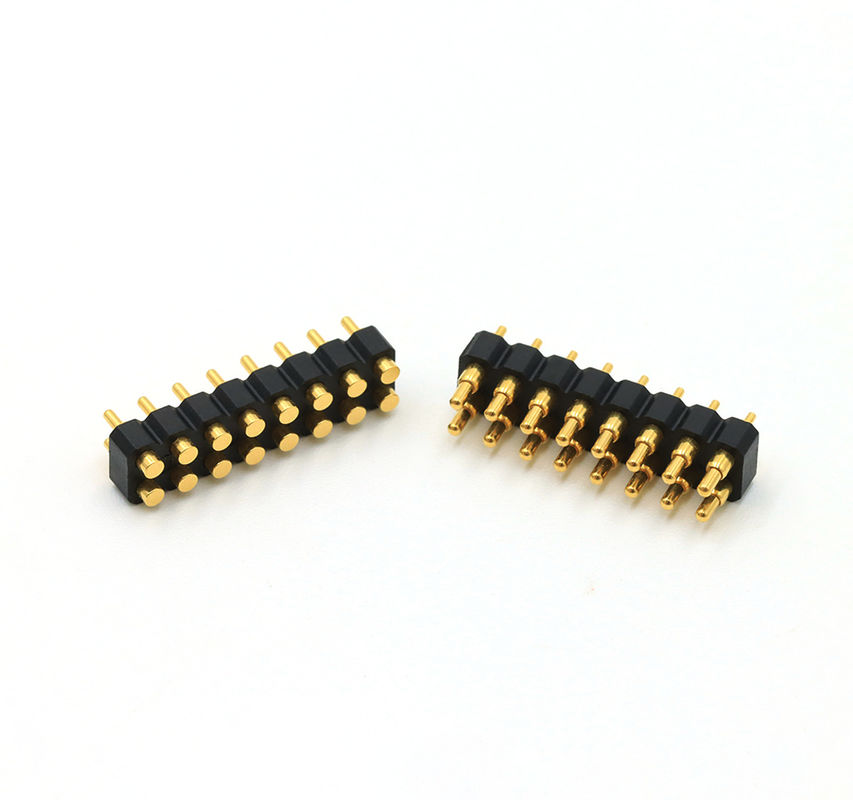

डबल रो पोगो पिन कनेक्टर 2.54 मिमी पिच स्प्रिंग पिन कनेक्टर 16 पिन

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UPE
प्रमाणन: ISO9001
मॉडल संख्या: Upd50f-bxx-xxxx
दस्तावेज: 2.54mm pitch Standard POGO ...EC.pdf
न्यूनतम आदेश मात्रा: 5000
मूल्य: $0.8-$3
पैकेजिंग विवरण: पी.ई
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 5KPCS/दिन
विस्तार जानकारी
नाम: पोगो पिन कनेक्टर आवाज़ का उतार-चढ़ाव: 2.54 मिमी
कुल लंबाई: 7.0 मिमी प्रकार: डीआईपी
सामग्री: लीड-फ्री C6801, SUS304, THN स्प्रिंग का बल: 80g +/- 20g
मौजूदा: 3A वोल्टेज: DC12V
परीक्षण जीवन: 100,000 चक्र संपर्क प्रतिरोध: 50 मिलिओहम मैक्स।
नमक स्प्रे परीक्षण: 48एच उत्पाद परिचालन तापमान: 260 ± ± 5 ℃ 20s ± 2s
प्रमुखता देना:

डबल रो पोगो पिन कनेक्टर

,

पोगो पिन कनेक्टर 2.54 मिमी पिच

,

स्प्रिंग पिन कनेक्टर 16पिन


उत्पाद विवरण

डबल पंक्ति 2.54 मिमी पिच 16पिन पुरुष महिला डीआईपी स्प्रिंग पोगो पिन कनेक्टर



यूनियन प्रेसिजन इलेक्ट्रॉनिक कं, लिमिटेड (UPE) उच्च श्रेणी के पोगो पिन, पोगो पिन कनेक्टर, चुंबकीय कनेक्टर और डिजाइन, विकास,उच्च तकनीक कंपनी के रूप में सहायक उत्पादों का उत्पादन और बिक्री.

हम कंपनी के विकास के मूल के रूप में निरंतर तकनीकी नवाचार और उच्च गुणवत्ता वाले उत्पादों का पालन कर रहे हैं, एक पेशेवर और अनुभवी तकनीकीसंबंधित कनेक्टर उद्योग में अनुभव की टीम.यूपीई के पास उत्पाद विकास और निर्माण में कई वर्षों का कार्य अनुभव है.यूपीई उत्पाद डिजाइन के दौरान उत्पाद की गुणवत्ता सुनिश्चित करता है,विकास और निर्माणसाथ ही, यह ग्राहकों को तकनीकी सहायता भी प्रदान कर सकता है जैसे सिंक्रोनस विकास।



पोगो पिन कनेक्टर तकनीकी विनिर्देश

सामग्रीः

..प्लंजरः सीसा मुक्त C6801, प्लैटिंग 01 ~ 99u "Au से अधिक 60 ¢ 100u" Ni.

..बैरलः सीसा मुक्त C6801, 01 ~ 99u "Au 60 ¢ 100u" Ni के साथ।

वसंतः एसयूएस 304. प्लाटिंग 1u"

.. आवासः Bkack HTN+30GF UL94 V-0.
मैकेनिकल:

.. वसंत बलः 80g±20g, 1.0 काम कर स्ट्रोक पर. पूर्ण स्ट्रोक:1.2 मिमी.
.. यांत्रिक जीवनः 10000 चक्र मिनट.
विद्युत:
.. नामित धारा और वोल्टेजः DC 12V, 3A अधिकतम.
..संपर्क प्रतिरोधः 50mΩ अधिकतम, कार्य ऊंचाई पर।
सहिष्णुता चालू:
..लंबाईः ± 0.15 मिमी.
.. व्यासः ± 0.05 मिमी।

कोणः ± 2°.
पर्यावरणीय प्रदर्शन:
ऑपरेटिंग तापमान: -40°C+130°C 24 घंटे के भीतर।
..विक्री प्रतिरोधः 260°C±5°C 20s±2s
ROHS या REACH अनुरूप उत्पाद।
नमक छिड़काव परीक्षण:48 H.



पोगो पिन कनेक्टर की संरचना

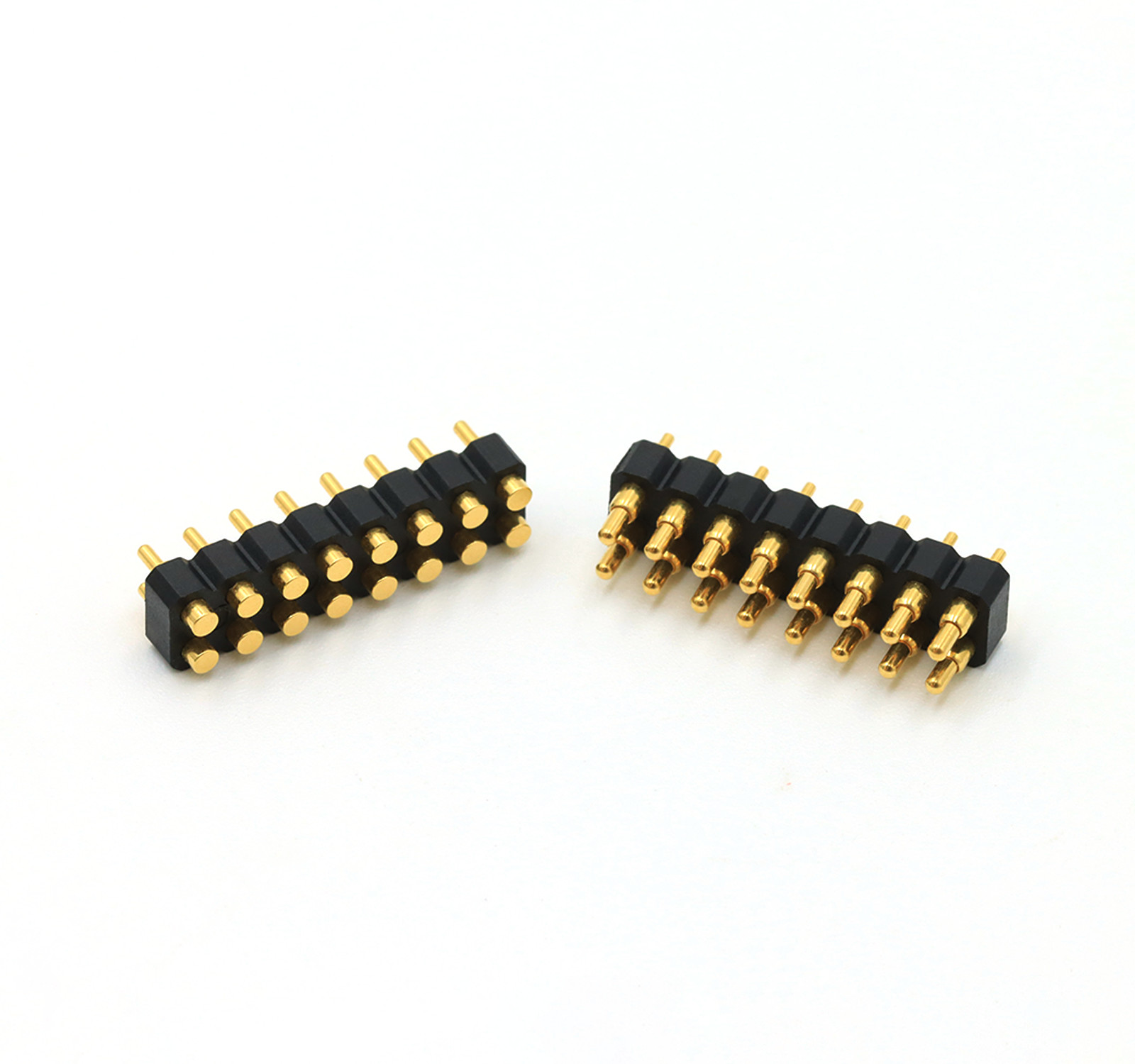

डबल रो पोगो पिन कनेक्टर 2.54 मिमी पिच स्प्रिंग पिन कनेक्टर 16 पिन 0

2.54 मिमी पिच पोगो पिन कनेक्टर पैरामीटर सूचीः

नाम
पोगो पिन कनेक्टर
लिंग
पुरुष/महिला
पिन संख्या
16पिन
इन्सुलेटर
Bकाक HTN+30GF UL94 V-0.
प्लंगर
सीसा रहित C6801
बैरल
सीसा रहित C6801
वसंत
एसयूएस सतह उपचार
प्लास्टिक की ऊंचाई
2.5 मिमी
वसंत बल
80g+/-20g 1.0 मिमी के कामकाजी स्ट्रोक पर
पूर्ण स्टोर्क
1.2 मिमी
जीवन परीक्षण
100,000 चक्र
नामित धारा
3 ए मैक्स.

वोल्टेज

DC 12V

संपर्क प्रतिरोध

अधिकतम 50 मिलियन ओम

नमक छिड़काव परीक्षण

48H

प्रमाणन

ROHS या REACH अनुरूप उत्पाद

परीक्षण

100% खुला और संक्षिप्त परीक्षण

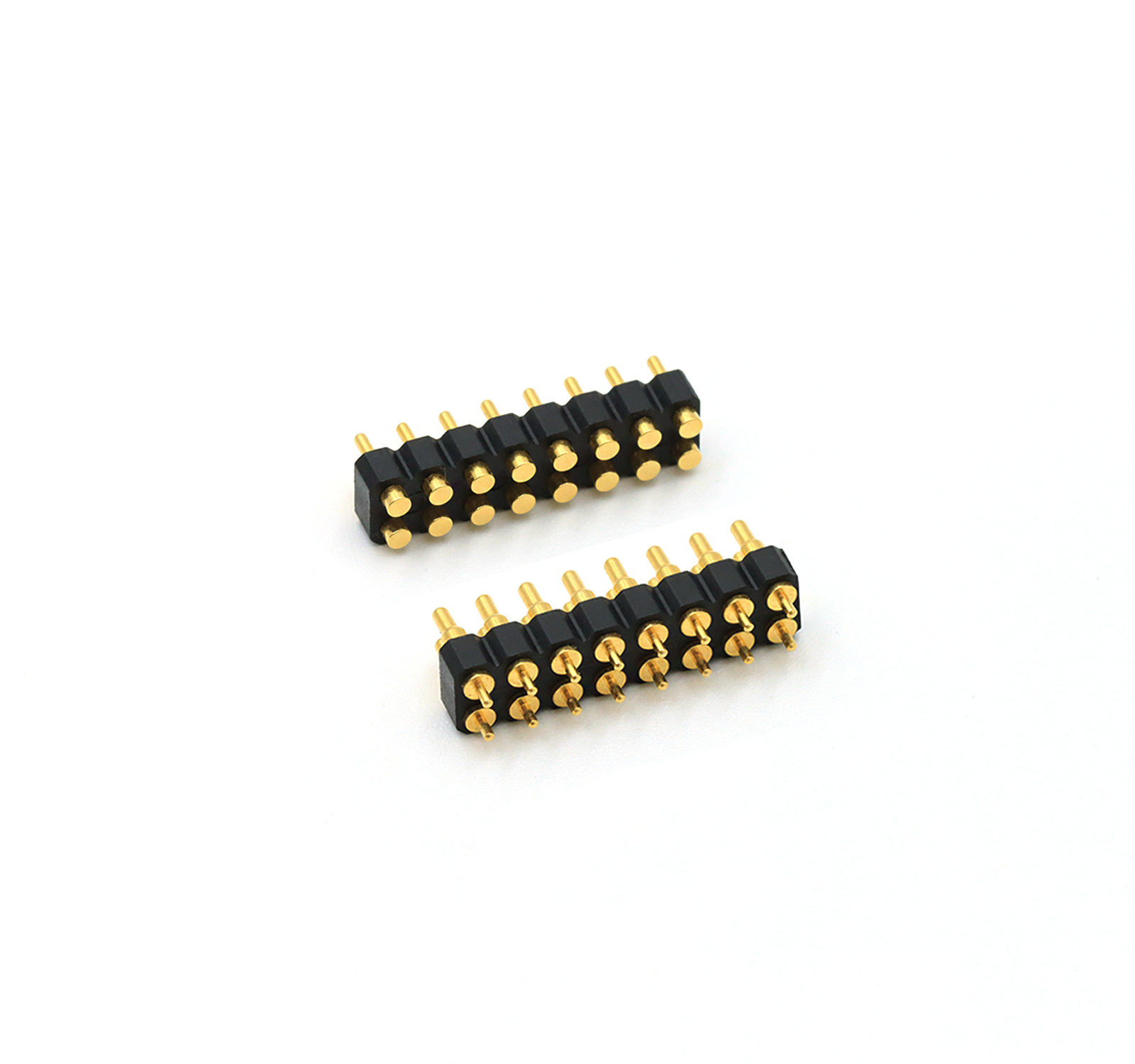

डबल रो 2.5 मिमी आवास DIP पुरुष Pogo पिन Coनिदेशक:

डबल रो पोगो पिन कनेक्टर 2.54 मिमी पिच स्प्रिंग पिन कनेक्टर 16 पिन 1

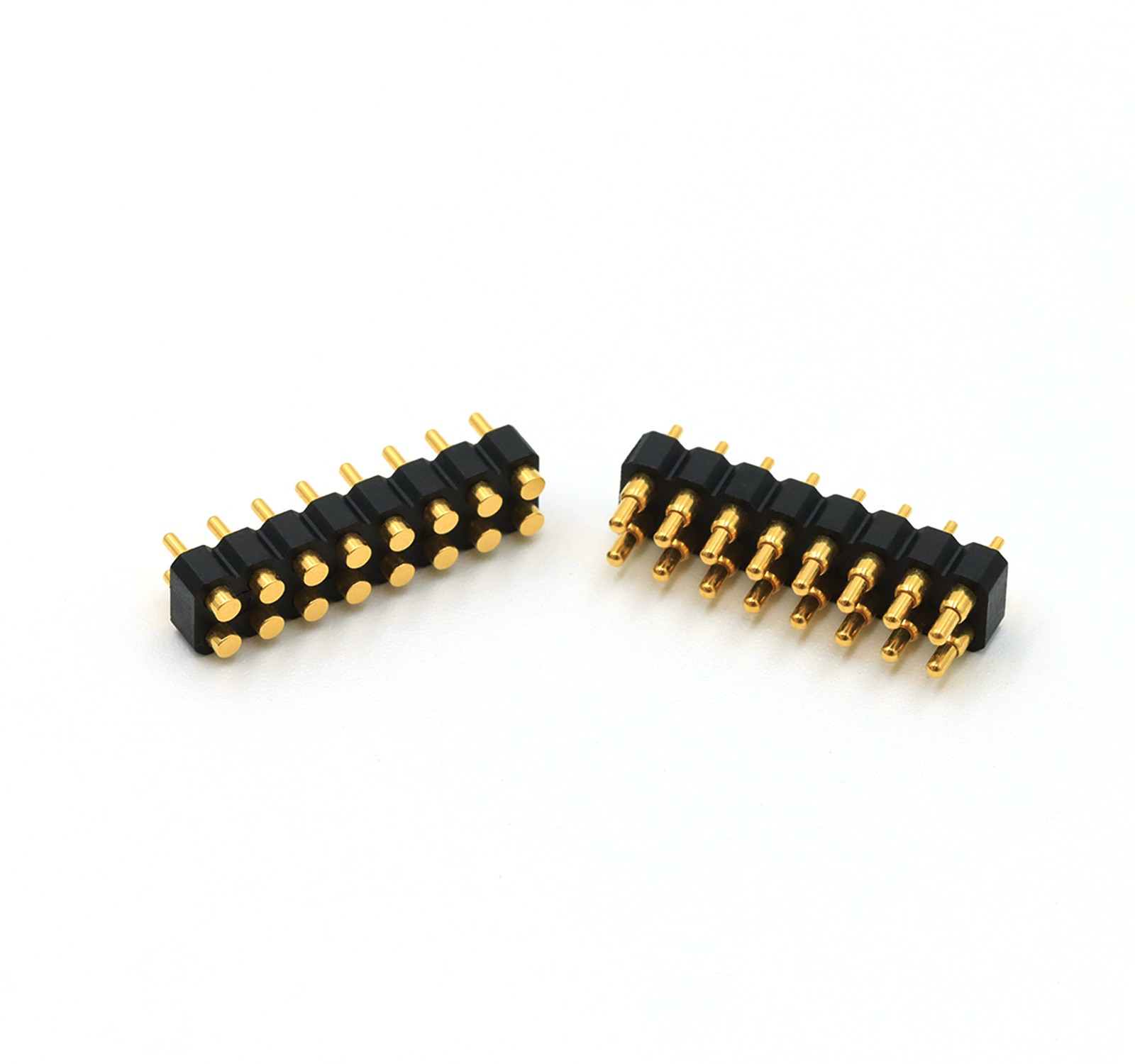

दोहरी पंक्ति 2.5 मिमी आवास डीआईपी महिला कनेक्टरः

डबल रो पोगो पिन कनेक्टर 2.54 मिमी पिच स्प्रिंग पिन कनेक्टर 16 पिन 2

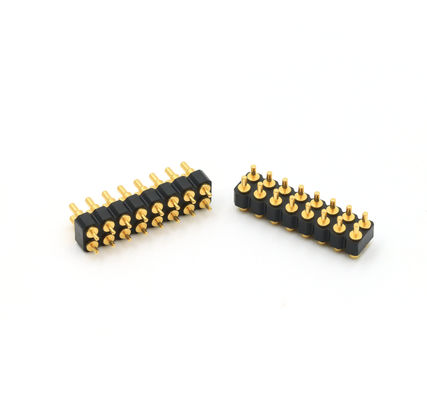

ग्राहकों के संदर्भ के लिए मानक 2.54 मिमी पिच पोगो पिन कनेक्टरः

डबल रो पोगो पिन कनेक्टर 2.54 मिमी पिच स्प्रिंग पिन कनेक्टर 16 पिन 3

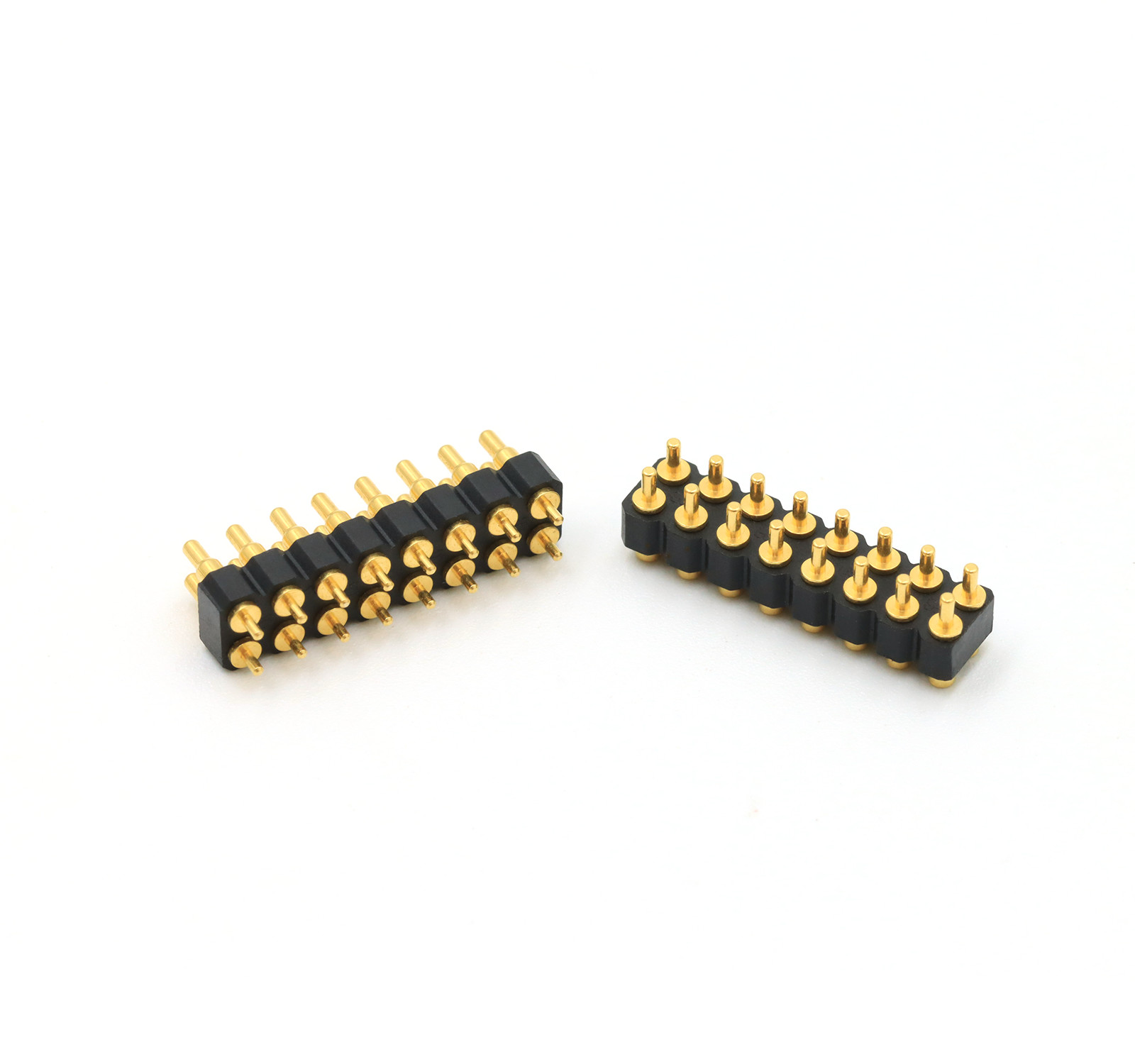

आवेदन क्षेत्रः

डबल रो पोगो पिन कनेक्टर 2.54 मिमी पिच स्प्रिंग पिन कनेक्टर 16 पिन 4

हमारा लाभ और आपकी पसंद:

.यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।

.यूपीई ने एसएमटी/डीआईपी/राइट एंगल/सोल्डर कप के साथ 2.0 मिमी और 2.54 मिमी पिच मानक पुरुष और महिला 2पिन-40पिन पोगो पिन कनेक्टर विकसित किया।

.पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।

.सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।

.माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।

.विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।



ग्राहक क्यों चुनते हैंयूपीई?

1पेशेवर अनुकूलन सेवा

2. तेजी से नमूना उत्पादन क्षमता

3सख्त गुणवत्ता नियंत्रण प्रणाली

4आयातित घटकों के साथ प्रसंस्करण

5उच्च परिशुद्धता परीक्षण उपकरण

6उचित लागत नियंत्रण प्रक्रियाएं



चुंबकीय केबल कनेक्टर आदेश कैसे रखें

* आप हमें चित्र या नमूना भेजें

* हम परियोजना मूल्यांकन करते हैं

* हम नमूना बनाते हैं और इसे आपको भेजते हैं

* आपको लगता है कि नमूना अच्छा है तो एक आदेश जगह है और हमें 30% जमा भुगतान

* हम उत्पाद बनाना शुरू करते हैं

* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं

* हम उत्पादों को कूरियर कंपनी को देते हैं



भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि

भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी

नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस

उत्पादन का समयः10-15कामकाजी दिन

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार अवधिःEXW

माल ढुलाईःहवाई, समुद्री, एक्सप्रेस

सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं



नौवहन:

डबल रो पोगो पिन कनेक्टर 2.54 मिमी पिच स्प्रिंग पिन कनेक्टर 16 पिन 5
