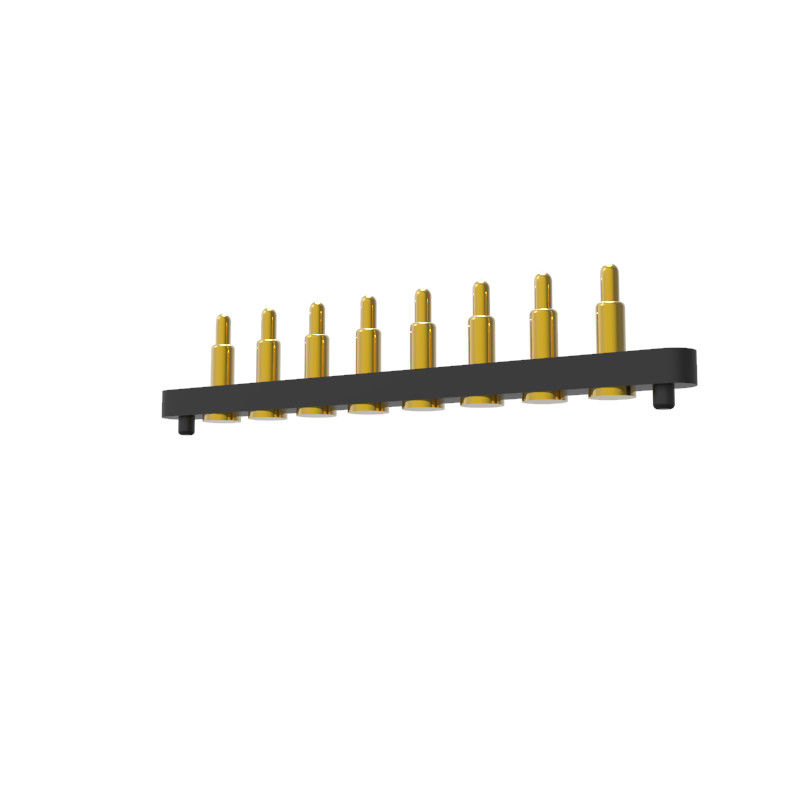

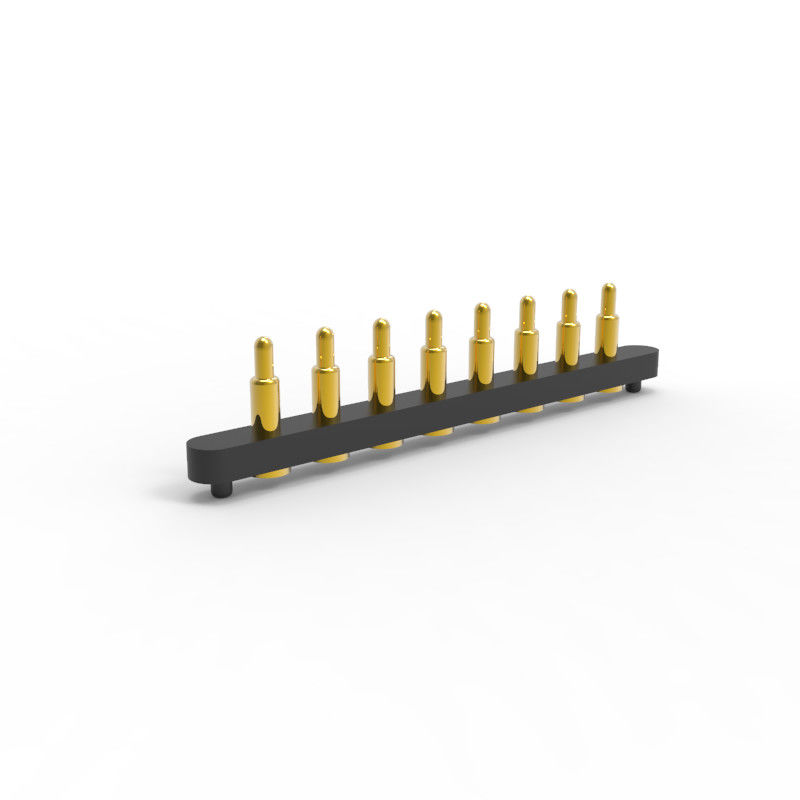

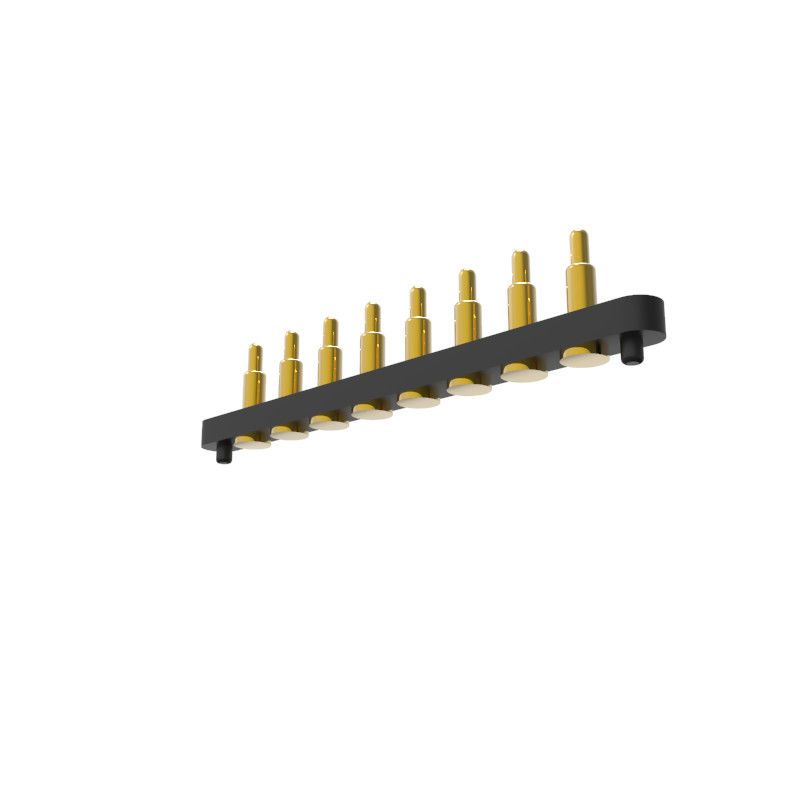

एसएमटी पोगो पिन कनेक्टर 8पिन स्प्रिंग पिन कनेक्टर्स सतह माउंट पीसीबी पीतल स्वर्ण चढ़ाना

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: UPE
प्रमाणन: ISO9001
मॉडल संख्या: 8pin SMT स्प्रिंग लोडेड पोगो पिन कनेक्टर
न्यूनतम आदेश मात्रा: 5000
मूल्य: $0.8-$3
पैकेजिंग विवरण: पी.ई
प्रसव के समय: 10-15 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 5KPCS/दिन
विस्तार जानकारी
नाम: पोगो पिन कनेक्टर प्रकार: श्रीमती
सामग्री: C3604, SUS304, THN सतह उपचार: सोना चढ़ाना
संपर्क प्रतिरोध: काम की ऊंचाई पर 50 मीटर अधिकतम नमक स्प्रे परीक्षण: 48एच
उत्पाद परिचालन तापमान: 260 ± ± 5 ℃ 20s ± 2s उत्पाद उपयोग वातावरण:: 80 ℃ ~ 130 ℃ (प्रयोगशाला परीक्षण)
प्रमुखता देना:

एसएमटी पोगो पिन कनेक्टर

,

पोगो पिन कनेक्टर 8पिन

,

8 पिन स्प्रिंग पिन कनेक्टर


उत्पाद विवरण

8पिन एसएमटी स्प्रिंग लोडेड पोगो पिन कनेक्टर सतह माउंट पीसीबी पीतल सोना चढ़ाना.एसएमटी प्रकार पोगो पिन के लिए, यह अच्छी स्थिरता है, बैरल के नीचे एक सपाट तल डिजाइन है,जो पीसीबी बोर्ड पर सोल्ड करना आसान है.UPE पेशेवर स्प्रिंग लोडेड पोगो पिन कनेक्टर अनुकूलन सेवा प्रदान करते हैं, विभिन्न उत्पादों और पोगो पिन कनेक्टर समाधान को विभिन्न ग्राहक आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है।



यूपीई पोगो पिन कनेक्टर के फायदे



पोगो पिन कनेक्टर, जिसे आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करता हैः



विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।



कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।



लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।



उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।



स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने



हमारा लाभ और आपकी पसंद:



.यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।



.यूपीई विकसित 1.27 मिमी,2.0 मिमी 2.54 मिमी पिच मानक पुरुष और महिला 2pin-40pin Pogo पिन कनेक्टर एसएमटी / डीआईपी / राइट एंगल / सोल्डर कप के साथ।



.पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।



.सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।



.माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।



.विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।



पोगो पिन प्रकार संरचना और विवरणः



एसएमटी पोगो पिन कनेक्टर 8पिन स्प्रिंग पिन कनेक्टर्स सतह माउंट पीसीबी पीतल स्वर्ण चढ़ाना 0



SMT:अच्छी स्थिरता, बैरल का नीचे एक सपाट तल डिजाइन है, जो पीसीबी बोर्ड पर मिलाप करने में आसान है।



डीआईपी:बैरल की पूंछ पर एक पोजिशनिंग पिन है। पीसीबी के साथ वेल्डिंग करते समय, कोई विचलन नहीं होगा, अच्छा पोजिशनिंग प्रभाव और फर्म
वेल्डिंग।

डबल हेड: डबल हेड पोगो पिन का डिजाइन डिजाइनरों को बोर्ड-टू-बोर्ड द्विदिशात्मक में अधिक लचीलापन प्रदान करता है
कनेक्शन, डबल हेड पिन को वेल्डेड करने की आवश्यकता नहीं है।

सही कोणःपोगो पिन की पूंछ मोड़ी हुई है, जिससे डिजाइनरों को अंतरिक्ष के उपयोग में अधिक विकल्प मिलते हैं, पूंछ को तार से भी मिलाया जा सकता है

सोल्डर कप:केबल उत्पाद के लिए उपयुक्त, तार के साथ वेल्ड करने के लिए आसान

पेंच प्रकारःविशेष विनिर्देशों के साथ उत्पादों ग्राहकों की विभिन्न जरूरतों को पूरा कर सकते हैं, और जरूरतों के अनुसार अनुकूलित किया जा सकता है
ग्राहकों की।


ग्राहक क्यों चुनते हैंयूपीई?



1पेशेवर अनुकूलन सेवा



2. तेजी से नमूना उत्पादन क्षमता



3सख्त गुणवत्ता नियंत्रण प्रणाली



4आयातित घटकों के साथ प्रसंस्करण



5उच्च परिशुद्धता परीक्षण उपकरण



6उचित लागत नियंत्रण प्रक्रियाएं



स्प्रिंग लोडेड कनेक्टर पैरामीटर प्रदर्शन

भागों का नाम

पैरामीटर प्रदर्शन तालिका

बैरल मटेरिया

पीतल

बेरीलियम तांबा

फॉस्फर कांस्य



प्लंगर सामग्री

पीतल

बेरीलियम तांबा

फॉस्फर कांस्य

स्टेनलेस स्टील

वसंत विकल्प

स्टेनल

संगीत तार







प्लैटिंग की आवश्यकताएं



स्वर्ण-ऑ





सिल्वर-एजी





पल्लाडियम-निकल

(पीडी-नी)



रेटेड करंट

1A, 2A, 3A, 5A,15A या 30A (विभिन्न संरचनाएं)

नामित वोल्टेज

डीसी 12 वी 24 वी

संपर्क प्रतिरोध

30mΩ 50mΩ अधिकतम (स्थिरता)

जीवन परीक्षण

50,000 चक्र न्यूनतम 1000,000 चक्र अधिकतम

रिफ्लो टेम्प

265°, 4~5 सेकंड

POGO पिन विश्वसनीयता परीक्षण

प्रतिधारण बल

500±50 प्रति घंटे के नामित चक्र पर,50,000 चक्र न्यूनतम



आर्द्रता

ईआईए-364-31,परीक्षण पद्धति II, शर्त A.90% से 95% आरएच और 40 का तापमान°C ± 2°C सापेक्ष आर्द्रता 96 hur.



सोल्डरी गर्मी के प्रतिरोध





ईआईए-364-56,प्रक्रिया 5,स्तर 2 265°C+10/-0°C30 से 35 सेकंड के लिए



नमक स्प्रे



ईआईए-364-26,परीक्षण की शर्त बी 5±1% नमक-समाधान के लिए संयोजक जोड़ेएकाग्रता, 35+1°C/-2°C 48 घंटों के लिए।

वसंत बल परीक्षण



सामान्य बल परीक्षण प्रक्रिया, कार्य ऊंचाई पर 100g±20g





तापमान जीवन



ईआईए-364-17,परीक्षण विधि ए,शर्त 4,परीक्षण समय की शर्त ए.85 के लिए कनेक्टर°C± 2°C 96 घंटों के लिए।

मिलाप की क्षमता



ईआईए-364-52 265±5 में डुबकी°C, 60/40±5% Sn/pb सोल्डर 4.0~5.0 सेकंड के लिए



संपर्क प्रतिरोध



ईआईए-364-23 अधिकतम 100 एमए की परीक्षण धारा के साथ संपर्क प्रतिरोध को मापेंऔर अधिकतम 20 एमवी वोल्टेज



संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः

एसएमटी पोगो पिन कनेक्टर 8पिन स्प्रिंग पिन कनेक्टर्स सतह माउंट पीसीबी पीतल स्वर्ण चढ़ाना 1

पोगो पिन कनेक्टर आवेदन क्षेत्रः

एसएमटी पोगो पिन कनेक्टर 8पिन स्प्रिंग पिन कनेक्टर्स सतह माउंट पीसीबी पीतल स्वर्ण चढ़ाना 2



पैकेजिंग और शिपिंग

एसएमटी पोगो पिन कनेक्टर 8पिन स्प्रिंग पिन कनेक्टर्स सतह माउंट पीसीबी पीतल स्वर्ण चढ़ाना 3
