| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | VIS060A-4054XX-AXX-XXXX / VIS060B-4000XX-एक्सएक्सएक्सएक्सएक्सएक्सएक्सएक्स |
| दस्तावेज: | VIS060B-4000XX-AXX-XXXX.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $3-$7 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | पोगो पिन कनेक्टर | आवाज़ का उतार-चढ़ाव: | 2.54 मिमी |
|---|---|---|---|
| पिन नंबर: | 9 पिन | सामग्री: | लीड-फ्री C6801, ब्रास C3602, SUS304, ब्लैक HTN |
| सतह उपचार: | सोना चढ़ाना | मौजूदा: | 3.0ए |
| वोल्टेज: | 12V | संपर्क प्रतिरोध: | 50 मीटर मैक्स (पिन)। |
| नमक स्प्रे परीक्षण: | 48एच | रिफ्लो टेम्प।: | 265 °, 4 ~ 5sec |
| प्रमुखता देना: | पुरुष POGO पिन कनेक्टर,महिला पोगो पिन कनेक्टर,9 पिन 2.54 एमएम पिच कनेक्टर |
||

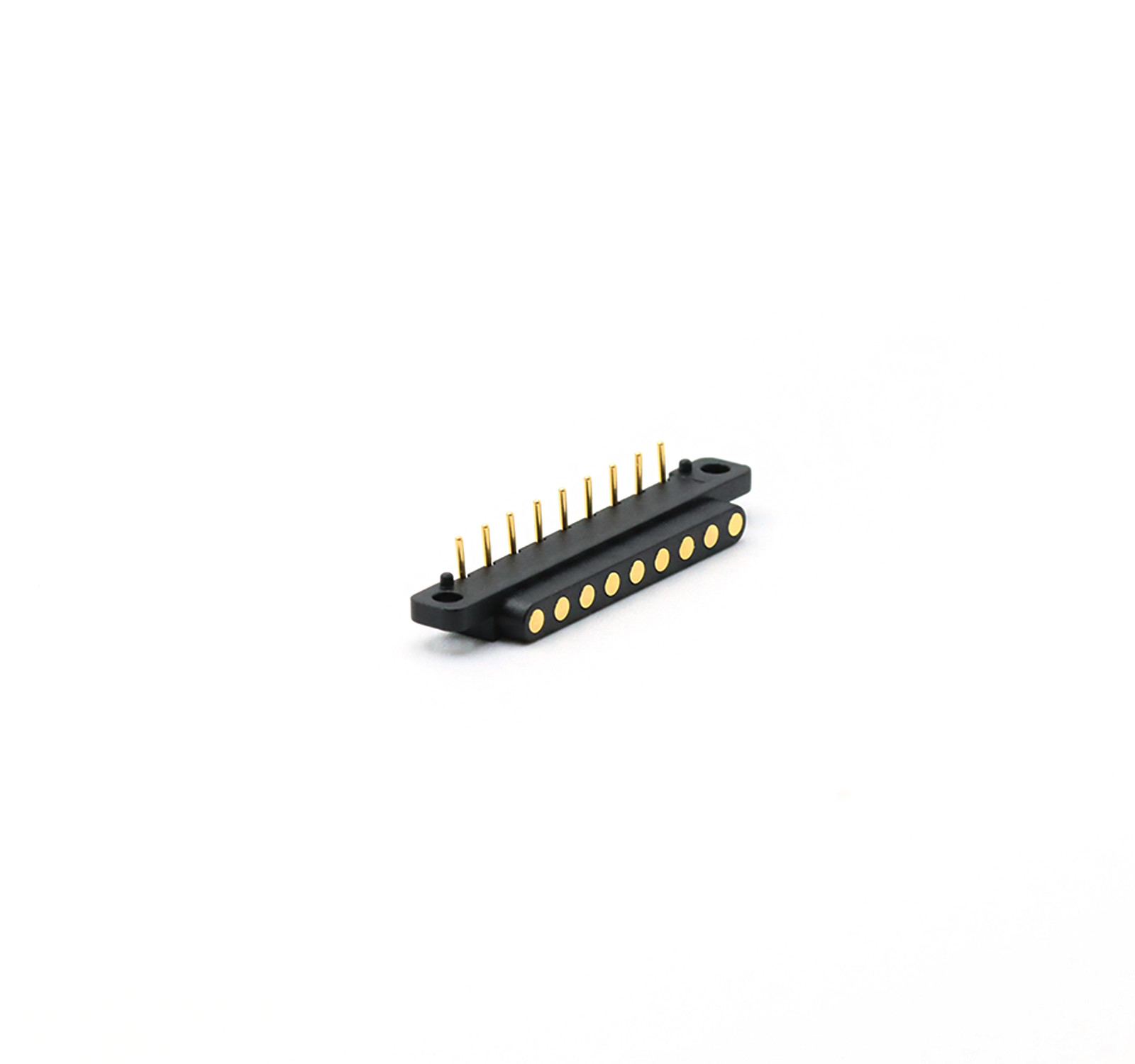

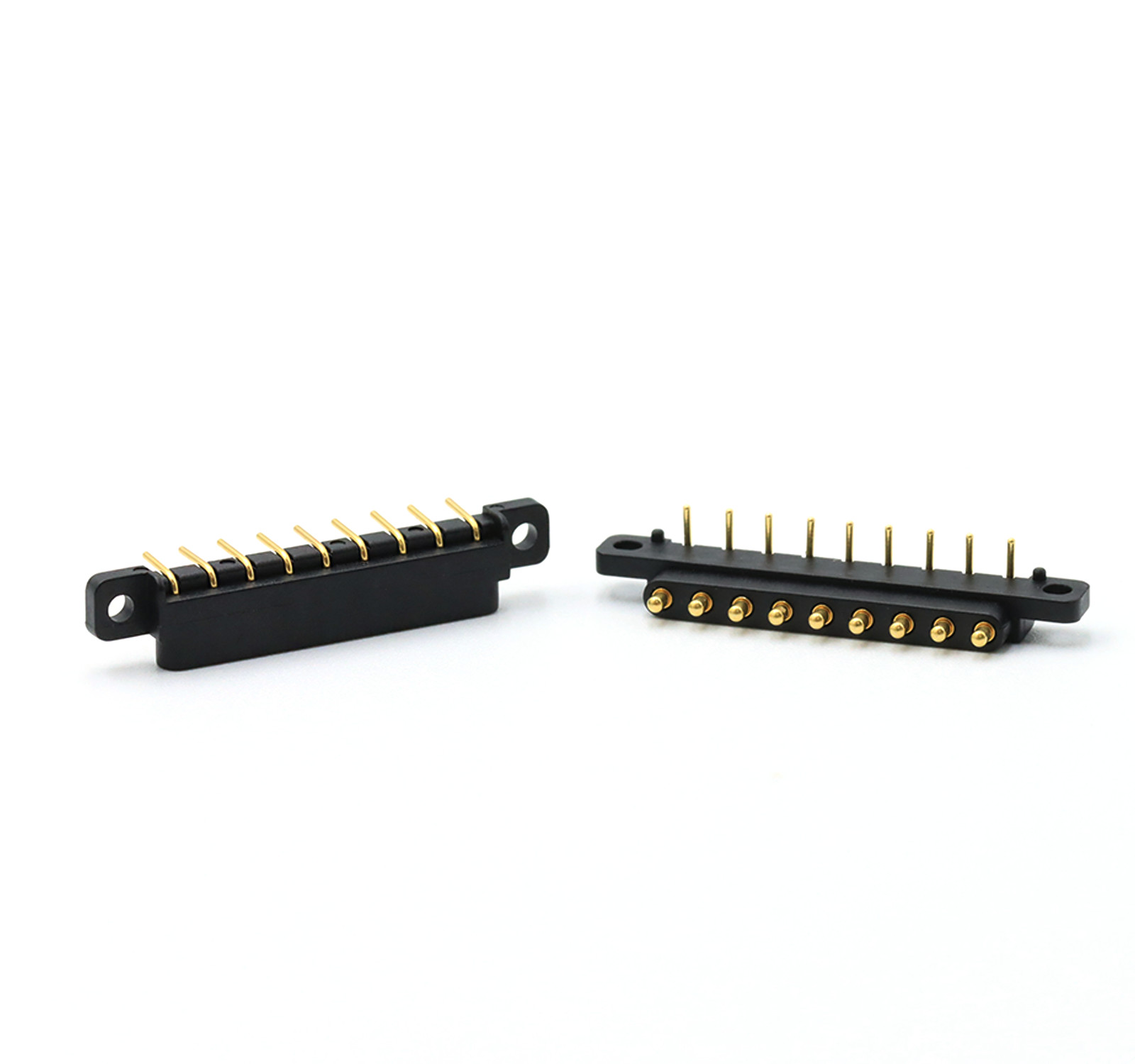

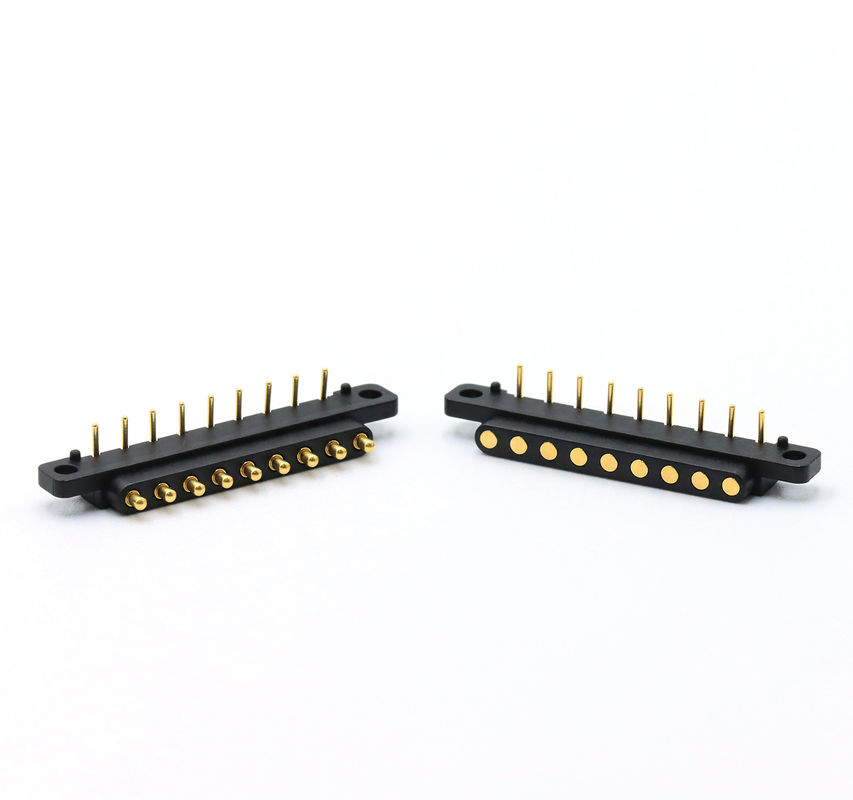

9 पिन राइट एंगल पोगो पिन पुरुष महिला पोगो पिन कनेक्टर 2.54 मिमी पिच के साथ।
यूनियन प्रेसिजन इलेक्ट्रॉनिक लिमिटेड (UPE) एक अग्रणी कस्टम निर्माता है जो उच्च गुणवत्ता वाले स्प्रिंग-लोड कनेक्टर्स में विशेषज्ञता रखता है, जिसमें POGO PIN कनेक्टर्स और POGO PIN कनेक्टर्स हाउसिंग शामिल हैं।चीन में सबसे अधिक प्रतिस्पर्धी स्प्रिंग लोडेड कनेक्टर आपूर्तिकर्ताओं में से एक के रूप में, हम मांग वाले इलेक्ट्रॉनिक अनुप्रयोगों के लिए सटीक इंजीनियरिंग समाधान प्रदान करते हैं।
स्प्रिंग लोडेड पोगो पिनसुरक्षित विद्युत कनेक्शन के लिए विश्वसनीय, कम प्रतिरोध संपर्क।
आवास के साथ पोगो पिन कनेक्टरविभिन्न संभोग और पीसीबी इंटरफेस के लिए अनुकूलन योग्य डिजाइन।
स्प्रिंग संपर्क प्रौद्योगिकीस्थायित्व, उच्च चक्र जीवन और लगातार प्रदर्शन के लिए डिज़ाइन किया गया।
हमारे कनेक्टर्स के द्वारा भरोसा कर रहे हैंविश्व स्तरीय ग्राहकविभिन्न उद्योगों में, जिनमें निम्नलिखित शामिल हैंः
✔उपभोक्ता इलेक्ट्रॉनिक्सस्मार्टफोन, स्मार्टवॉच, टैबलेट, लैपटॉप, जीपीएस डिवाइस
✔पहनने योग्य और चिकित्साश्रवण यंत्र, स्वास्थ्य निगरानी उपकरण
✔आईओटी और औद्योगिक उपकरणवायरलेस चार्जिंग, परीक्षण उपकरण, ऑटोमोबाइल मॉड्यूल
पोगो पिन कनेक्टर में 6 भाग होते हैंः प्लंगर, बैरल, स्प्रिंग, सिरेमिक मोती, आवास, कैप
|
उत्पाद का नाम |
पोगो पिन कनेक्टर |
|
पिन |
9पिन |
|
प्रकार |
सही कोण |
|
सामग्री |
सीसा रहित C6801, पीतल C3602, SUS304, काला HTN |
| समाप्त करना |
ऑप्लेटिंग, नीप्लेटिंग |
|
वसंत बल |
80g+/-20g कार्यरत स्टोर्क पर |
|
काम करने वाला टॉर्क |
1.2 मिमी |
|
पूर्ण स्टोर्क |
1.4 मिमी |
|
वोल्टेज |
12V |
|
वर्तमान |
3.0A अधिकतम. |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
नमक छिड़काव परीक्षण |
48 घंटे |
|
पैकेज |
पीई बैग अंदर, कार्डबोर्ड बाहर या हमारे ग्राहकों की जरूरतों के अनुसार |
महिला पोगो पिन कनेक्टर ड्राइंगze:
पोगो पिन कनेक्टर पैरामीटर प्रदर्शन
|
भागों का नाम |
पैरामीटर प्रदर्शन तालिका |
|||
|
बैरल मटेरिया |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
|
|
प्लंगर सामग्री |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
स्टेनलेस स्टील |
|
वसंत विकल्प |
स्टेनल |
संगीत तार |
|
|
|
प्लैटिंग की आवश्यकताएं |
स्वर्ण-ऑ
|
सिल्वर-एजी
|
पल्लाडियम-निकल (पीडी-नी) |
|
|
रेटेड करंट |
1A, 2A, 3A, 5A,15A या 30A (विभिन्न संरचनाएं) |
|||
|
नामित वोल्टेज |
डीसी 12 वी 24 वी |
|||
|
संपर्क प्रतिरोध |
30mΩ 50mΩ अधिकतम (स्थिरता) |
|||
|
जीवन परीक्षण |
50,000 चक्र न्यूनतम 1000,000 चक्र अधिकतम |
|||
|
आरप्रवाहित तापमान |
265°, 4~5 सेकंड |
|||
|
POGO पिन विश्वसनीयता परीक्षण |
||||
|
प्रतिधारण बल |
500±50 प्रति घंटे के नामित चक्र पर,50,000 चक्र न्यूनतम |
|||
|
आर्द्रता |
ईआईए-364-31,परीक्षण पद्धति II, शर्त A.90% से 95% आरएच और 40 का तापमान°C± 2°Cसापेक्ष आर्द्रता 96 hur. |
|||
|
सोल्डरी गर्मी के प्रतिरोध
|
ईआईए-364-56,प्रक्रिया 5,स्तर 2 265°C+10/-0°C30 से 35 सेकंड के लिए
|
|||
|
नमक स्प्रे
|
ईआईए-364-26,परीक्षण की शर्त बी 5±1% नमक-समाधान के लिए संयोजक जोड़े एकाग्रता, 35+1°C/-2°C48 घंटों के लिए। |
|||
|
वसंत बल परीक्षण
|
सामान्य बल परीक्षण प्रक्रिया, कार्य ऊंचाई पर 100g±20g
|
|||
|
तापमान जीवन
|
ईआईए-364-17,परीक्षण विधि ए,शर्त 4,परीक्षण समय की शर्त ए. 85 के लिए कनेक्टर°C± 2°C96 घंटों के लिए। |
|||
|
मिलाप की क्षमता
|
ईआईए-364-52 265±5 में डुबकी°C, 60/40±5% Sn/pb सोल्डर 4.0~5.0 सेकंड के लिए |
|||
|
संपर्क प्रतिरोध
|
ईआईए-364-23 अधिकतम 100 एमए की परीक्षण धारा के साथ संपर्क प्रतिरोध को मापेंऔर अधिकतम 20 एमवी वोल्टेज |
|||
यूपीई स्प्रिंग लोडेड कनेक्टर्स के फायदे:
स्प्रिंग लोडेड कनेक्टर, जिन्हें आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करते हैंः
विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
यूपीई प्रतिस्पर्धात्मक बढ़त?
1उच्च-वर्तमान विशेषज्ञता
✅ 15A30A पोगो पिन उच्च शक्ति वाले अनुप्रयोगों के लिए कस्टम-डिज़ाइन किए गए, बड़े पैमाने पर उत्पादन मांग वाले उद्योगों में सिद्ध है।
2मानकीकृत और कस्टम कनेक्टर
✅ 2.0 मिमी/2.54 मिमी पिच सॉल्यूशंस ️ पुरुष/महिला पोगो पिन कनेक्टर्स (2पिन) की व्यापक रेंज, समर्थनः
लचीला पीसीबी एकीकरण के लिए एसएमटी/डीआईपी/राइट एंगल/सोल्डर कप समापन
3बेमिसाल विश्वसनीयता
✅ 1,000,000+ जीवनचक्र उच्च आवृत्ति संभोग अनुप्रयोगों में स्थायित्व के लिए कठोरता से परीक्षण किया गया।
✅ 100% विद्युत परीक्षण ️ डिलीवरी से पहले दी गई परीक्षण रिपोर्ट के साथ पूर्ण निरीक्षण, शून्य दोष सुनिश्चित करना।
4अनुपालन और सुरक्षा
✅ HF/RoHS/REACH मानकों को पूरा करता है वैश्विक निर्यात (ईयू, अमेरिका, एशिया) के लिए पर्यावरण के अनुकूल।
5अनुकूलित नवाचार
✅ कॉम्पैक्ट और हाई-करंट डिजाइन ️ कस्टम आकार, लघुकृत संरचनाएं और अद्वितीय परियोजना आवश्यकताओं के लिए अनुकूलित वर्तमान क्षमता।
ग्राहक क्यों चुनते हैंयूपीई?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः
पोगो पिन कनेक्टर आवेदन क्षेत्रः
.मोबाइल प्रक्रिया डेटा अधिग्रहण उपकरण
चिकित्सा उपकरण
सैन्य उपकरण
पीसीबी प्रौद्योगिकी
.मोबाइल संचार
ऑडियो-वीडियो अनुप्रयोग
डेटा अधिग्रहण उपकरण
ऑटोमोबाइल उपकरण
हीटिंग नियंत्रण इकाइयां
पोगो पिन कनेक्टर ऑर्डर कैसे करें?
* आप हमें चित्र या नमूना भेजें
* हम परियोजना मूल्यांकन करते हैं
* हम नमूना बनाते हैं और इसे आपको भेजते हैं
* आपको लगता है कि नमूना अच्छा है तो एक आदेश जगह है और हमें 30% जमा भुगतान
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम उत्पादों को कूरियर कंपनी को देते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
