| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | LBC0127A |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $5-$7 |
| पैकेजिंग विवरण: | पी.ई |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | पोगो कनेक्टर | पिन नंबर: | 7 पिन |
|---|---|---|---|
| सामग्री: | पीतल, SUS304, ब्लैक HTN | सतह उपचार: | सोना चढ़ाना |
| जीवन परीक्षा: | 50,000 चक्र मिनट। | संपर्क प्रतिरोध: | 50 मीटर मैक्स (पिन)। |
| नमक स्प्रे परीक्षण: | 48एच | रिफ्लो टेम्प।: | 265 °, 4 ~ 5sec |
| प्रमुखता देना: | होल पोगो कनेक्टर्स के माध्यम से,पोगो कनेक्टर 7 पिन,स्प्रिंग पिन कनेक्टर डीआईपी प्रकार |
||

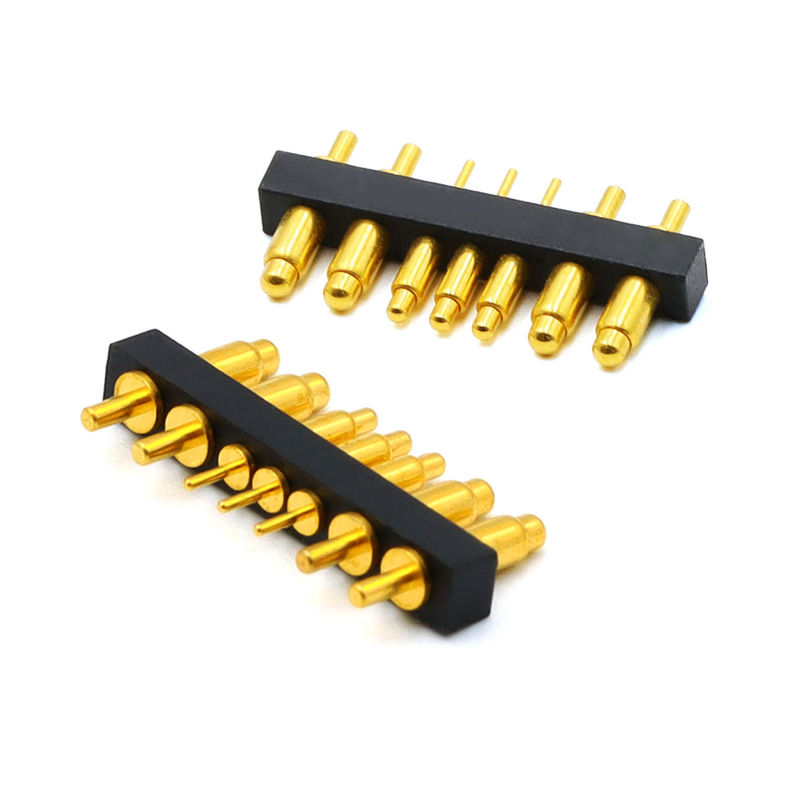

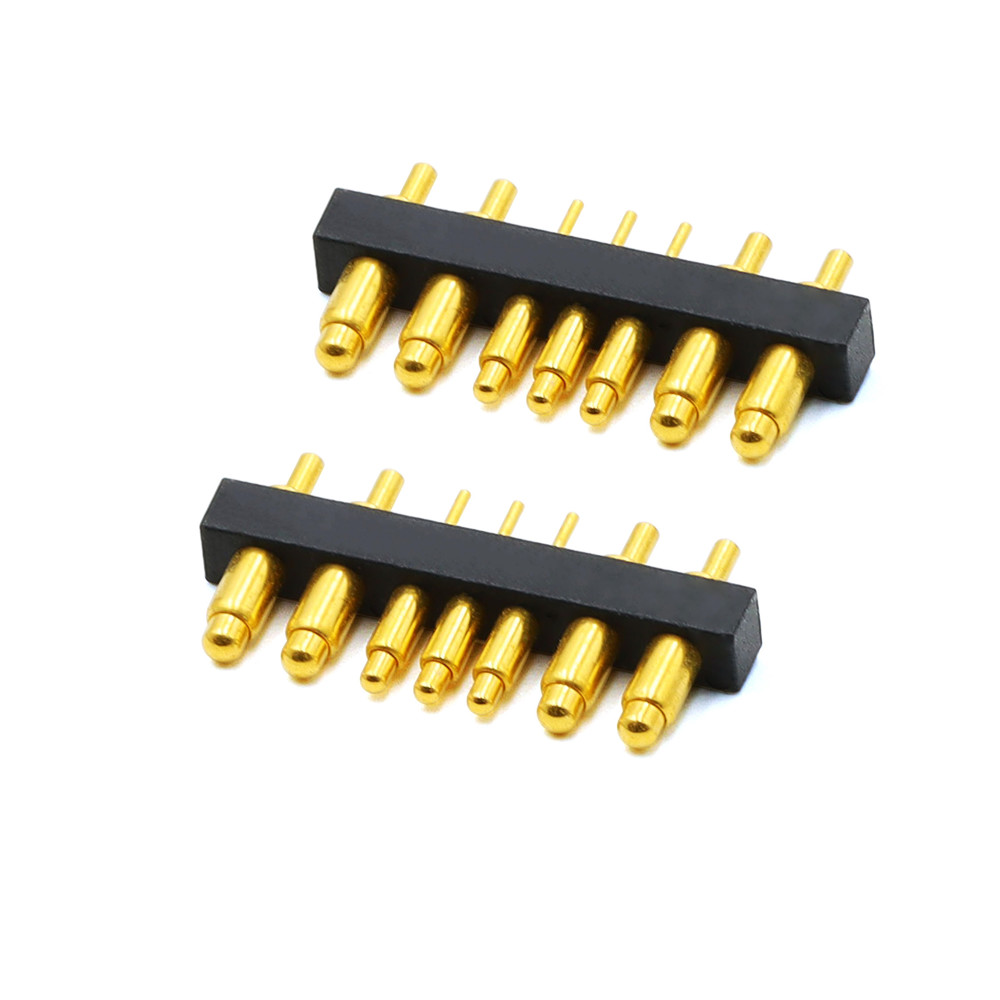

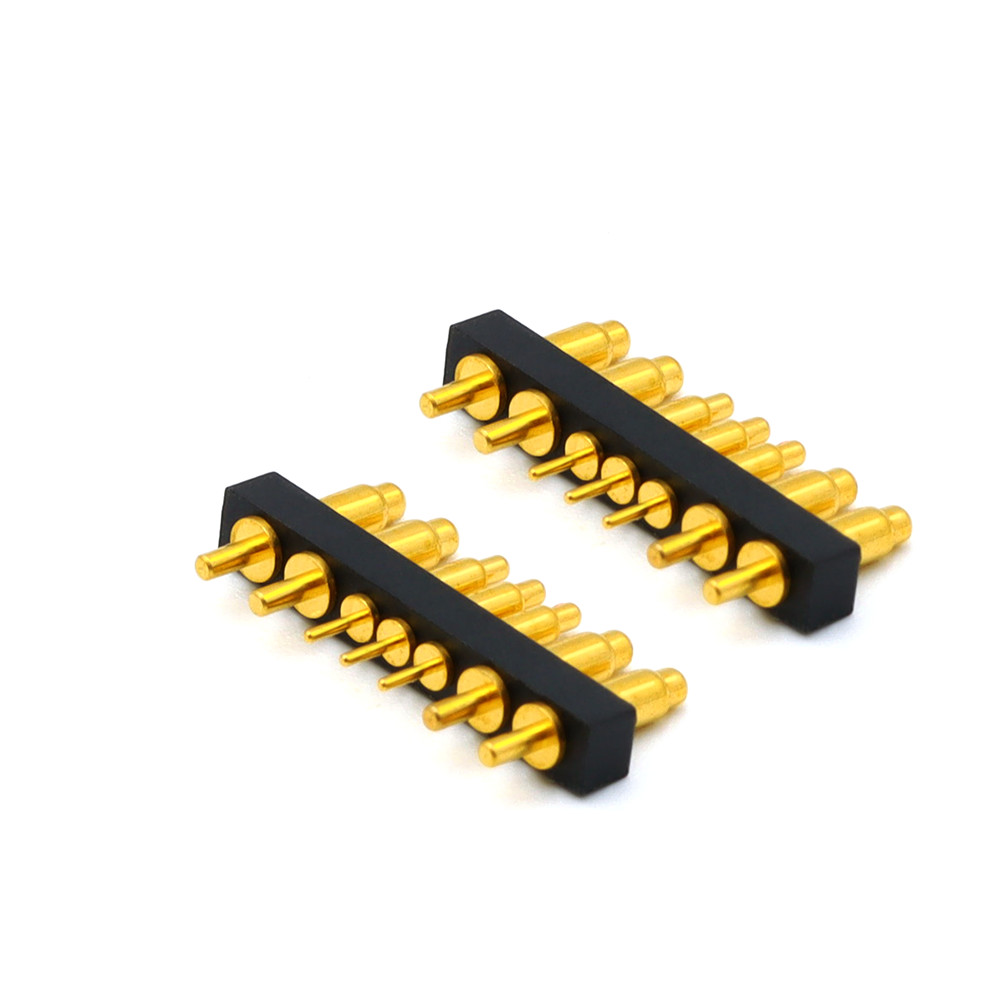

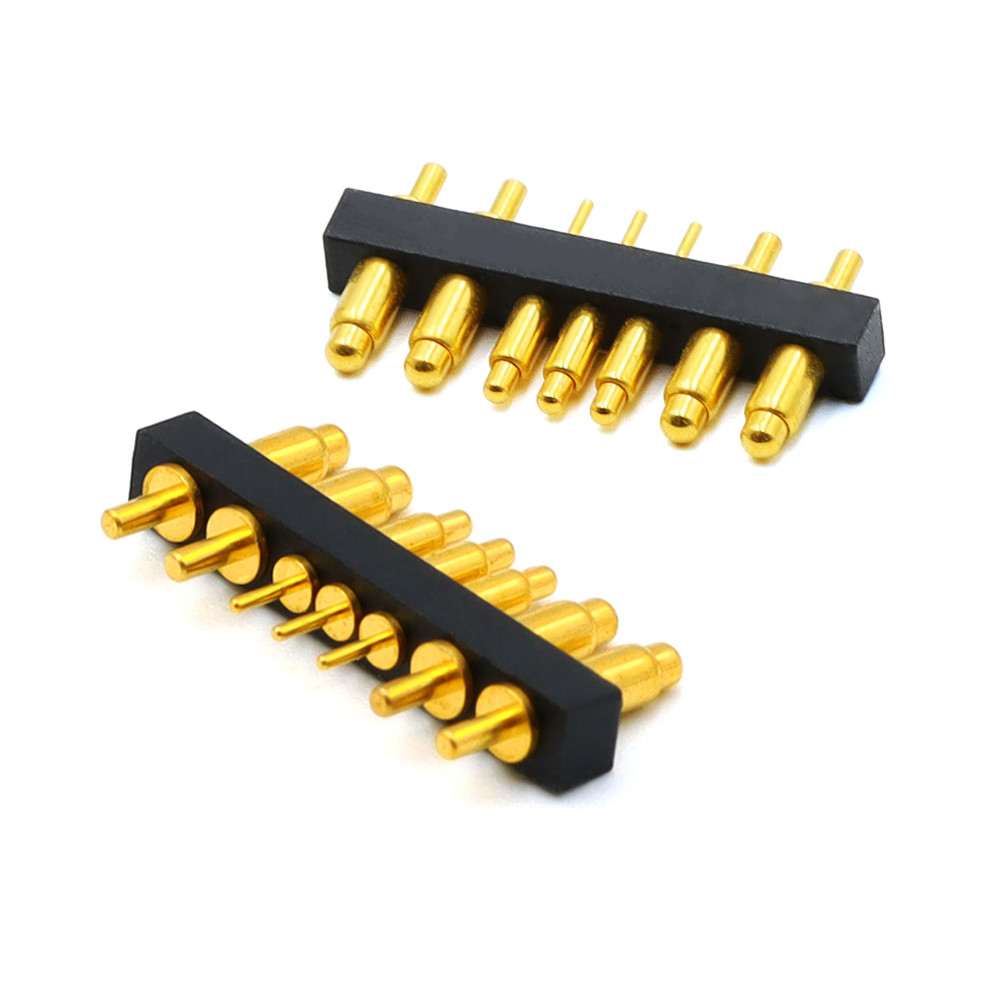

छेद के माध्यम से 7पिन पोगो कनेक्टर डीआईपी प्रकार स्वर्ण लेपित पीतल पोगो पिन कनेक्टर
यूनियन प्रेसिजन इलेक्ट्रॉनिक कं, लिमिटेड (UPE) उच्च श्रेणी के पोगो पिन, पोगो पिन कनेक्टर, चुंबकीय कनेक्टर और डिजाइन, विकास,उच्च तकनीक कंपनी के रूप में सहायक उत्पादों का उत्पादन और बिक्री.
हम कंपनी के विकास के मूल के रूप में निरंतर तकनीकी नवाचार और उच्च गुणवत्ता वाले उत्पादों का पालन कर रहे हैं, एक पेशेवर और अनुभवी तकनीकीसंबंधित कनेक्टर उद्योग में अनुभव की टीम.यूपीई के पास उत्पाद विकास और निर्माण में कई वर्षों का कार्य अनुभव है.यूपीई उत्पाद डिजाइन के दौरान उत्पाद की गुणवत्ता सुनिश्चित करता है,विकास और निर्माणसाथ ही, यह ग्राहकों को तकनीकी सहायता भी प्रदान कर सकता है जैसे सिंक्रोनस विकास।
उत्पादन संयंत्र क्षेत्र को 7एस मानक के अनुसार सख्ती से लागू किया गया है, और धूल मुक्त कार्यशाला का उपयोग उत्पादन संचालन के लिए किया जाता है और कार्य वातावरण साफ और साफ है।हम ISO90001 गुणवत्ता प्रबंधन प्रणाली मानकों के अनुसार सख्ती से गुणवत्ता नियंत्रण लागू करते हैं.
हमारे उत्पादों को मुख्य रूप से यूरोप, संयुक्त राज्य अमेरिका, कनाडा, एशियाई विकसित देशों और क्षेत्रों में निर्यात किया जाता है।
हमारा उद्देश्य सुरक्षित और विश्वसनीय उत्पादों के साथ ग्राहकों की जरूरतों को पूरा करना है। हम भी अनुकूलित सेवाएं प्रदान करते हैं और जैसा कि हमारे पास POGO पिन में कई अनुभवी डिजाइनर हैं,हम जल्दी से स्थिर गुणवत्ता के नमूने को अनुकूलित कर सकते हैं एक छोटी उत्पाद विकास चक्र के साथ ग्राहक डिजाइन जरूरतों को पूरा करने के लिए.
यूपीई स्प्रिंग लोडेड कनेक्टर्स के फायदे:
स्प्रिंग लोडेड कनेक्टर, जिन्हें आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करते हैंः
*विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
*कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
*लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
*उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
*स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
हमारा लाभ और आपकी पसंद:
.यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।
.यूपीई ने एसएमटी/डीआईपी/राइट एंगल/सोल्डर कप के साथ 2.54 मिमी पिच मानक पुरुष और महिला 2पिन-40पिन पोगो पिन कनेक्टर विकसित किया।
.पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।
.सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।
.माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।
.विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।
ग्राहक क्यों चुनते हैंयूपीई?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
स्प्रिंग लोडेड पोगो पिन कनेक्टर पैरामीटर प्रदर्शन
|
भागों का नाम |
पैरामीटर प्रदर्शन तालिका |
|||
|
बैरल मटेरिया |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
|
|
प्लंगर सामग्री |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
स्टेनलेस स्टील |
|
वसंत विकल्प |
स्टेनल |
संगीत तार |
|
|
|
प्लैटिंग की आवश्यकताएं |
स्वर्ण-ऑ
|
सिल्वर-एजी
|
पल्लाडियम-निकल (पीडी-नी) |
|
|
रेटेड करंट |
1A, 2A, 3A, 5A,15A या 30A (विभिन्न संरचनाएं) |
|||
|
नामित वोल्टेज |
डीसी 12 वी 24 वी |
|||
|
संपर्क प्रतिरोध |
30mΩ 50mΩ अधिकतम (स्थिरता) |
|||
|
जीवन परीक्षण |
50,000 चक्र न्यूनतम 1000,000 चक्र अधिकतम |
|||
|
आरप्रवाहित तापमान |
265°, 4~5 सेकंड |
|||
|
POGO पिन विश्वसनीयता परीक्षण |
||||
|
प्रतिधारण बल |
500±50 प्रति घंटे के नामित चक्र पर,50,000 चक्र न्यूनतम |
|||
|
आर्द्रता |
ईआईए-364-31,परीक्षण पद्धति II, शर्त A.90% से 95% आरएच और 40 का तापमान°C± 2°Cसापेक्ष आर्द्रता 96 hur. |
|||
|
सोल्डरी गर्मी के प्रतिरोध
|
ईआईए-364-56,प्रक्रिया 5,स्तर 2 265°C+10/-0°C30 से 35 सेकंड के लिए
|
|||
|
नमक स्प्रे
|
ईआईए-364-26,परीक्षण की शर्त बी 5±1% नमक-समाधान के लिए संयोजक जोड़े एकाग्रता, 35+1°C/-2°C48 घंटों के लिए। |
|||
|
वसंत बल परीक्षण
|
सामान्य बल परीक्षण प्रक्रिया, कार्य ऊंचाई पर 100g±20g
|
|||
|
तापमान जीवन
|
ईआईए-364-17,परीक्षण विधि ए,शर्त 4,परीक्षण समय की शर्त ए. 85 के लिए कनेक्टर°C± 2°C96 घंटों के लिए। |
|||
|
मिलाप की क्षमता
|
ईआईए-364-52 265±5 में डुबकी°C, 60/40±5% Sn/pb सोल्डर 4.0~5.0 सेकंड के लिए |
|||
|
संपर्क प्रतिरोध
|
ईआईए-364-23 अधिकतम 100 एमए की परीक्षण धारा के साथ संपर्क प्रतिरोध को मापेंऔर अधिकतम 20 एमवी वोल्टेज |
|||
पोगो पिन कनेक्टर में 6 भाग होते हैंः प्लंगर, बैरल, स्प्रिंग, सिरेमिक मोती, आवास, कैप
संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः
उत्पाद अनुप्रयोग क्षेत्रः
पैकेजिंग और शिपिंग
