| ब्रांड नाम: | UPE |
| मॉडल संख्या: | 6pin पीसीबी स्प्रिंग लोडेड कनेक्टर |
| एमओक्यू: | 5000 |
| Price: | $5-$7 |
| Packaging Details: | पी.ई |
| भुगतान की शर्तें: | टी/टी |

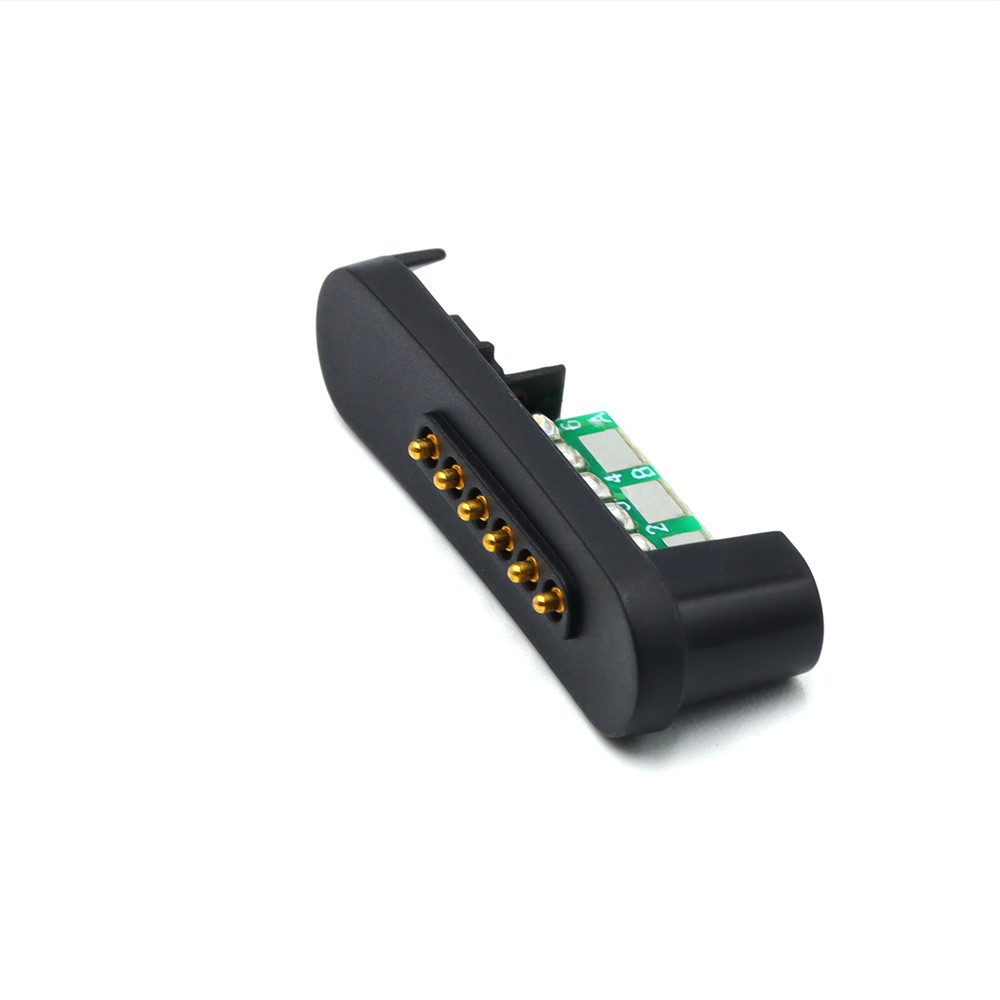

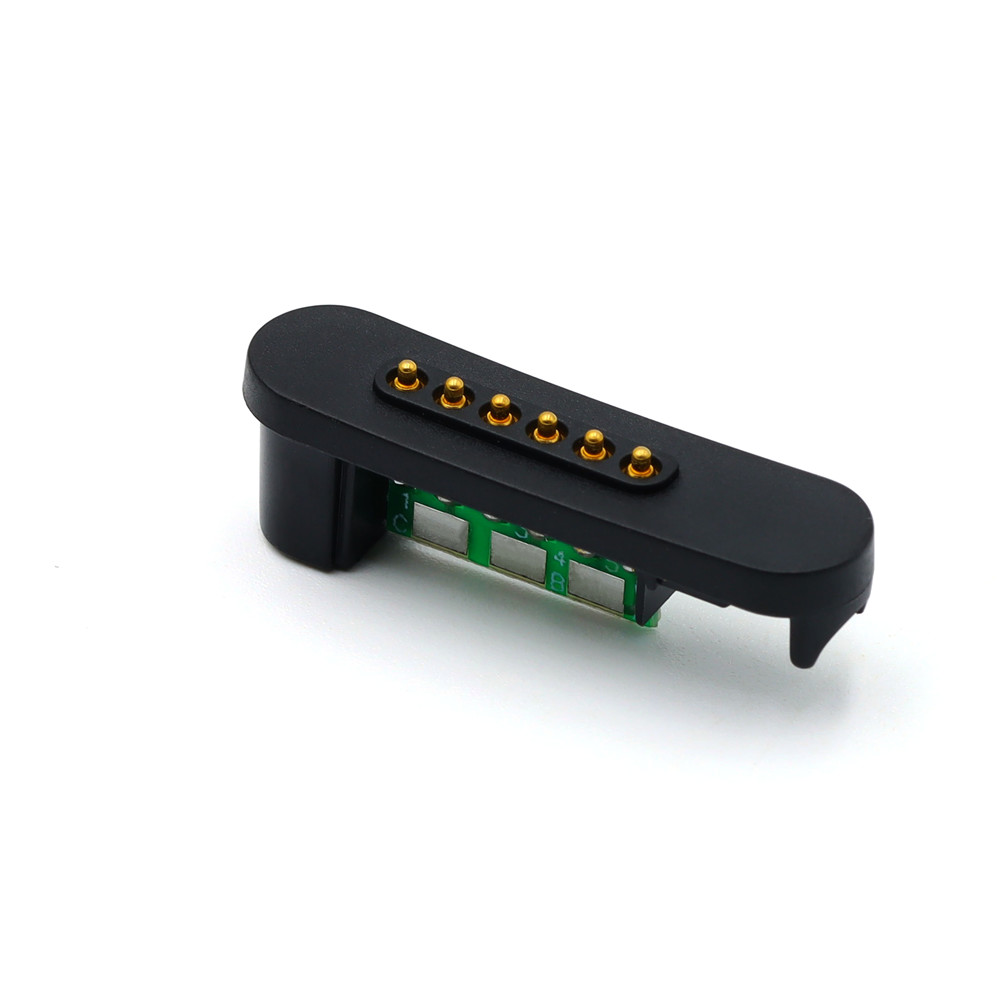

6 पिन के माध्यम से छेद पीसीबी स्प्रिंग पोगो विद्युत संपर्क पिन कनेक्टर।
यूनियन प्रेसिजन इलेक्ट्रॉनिक लिमिटेड (UPE)एक पेशेवर हैकस्टम निर्माताविशेषज्ञतापोगो पिनऔरपोगो पिन कनेक्टरकंपनी को उद्योग में सबसे अधिक प्रतिस्पर्धी आपूर्तिकर्ताओं में से एक के रूप में मान्यता प्राप्त है।स्प्रिंग लोड कनेक्टरचीन में उच्च प्रौद्योगिकी अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए सेवा।
यू.पी.ई.अग्रणी निर्माताकापोगो पिनऔरस्प्रिंग लोड कनेक्टर, लाभ उठानाउन्नत उत्पादन तकनीकऔरसख्त गुणवत्ता नियंत्रणवैश्विक उद्योगों की सेवा के लिए।
हमारा उद्देश्य सुरक्षित और विश्वसनीय उत्पादों के साथ ग्राहकों की जरूरतों को पूरा करना है। हम भी अनुकूलित सेवाएं प्रदान करते हैं और जैसा कि हमारे पास POGO पिन में कई अनुभवी डिजाइनर हैं,हम जल्दी से स्थिर गुणवत्ता के नमूने को अनुकूलित कर सकते हैं एक छोटी उत्पाद विकास चक्र के साथ ग्राहक डिजाइन जरूरतों को पूरा करने के लिए.
यूपीई स्प्रिंग लोडेड कनेक्टर्स के फायदे:
स्प्रिंग लोडेड कनेक्टर, जिन्हें आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करते हैंः
विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
स्प्रिंग लोडेड पोगो पिन कनेक्टर पैरामीटर प्रदर्शन
|
भागों का नाम |
पैरामीटर प्रदर्शन तालिका |
|||
|
बैरल मटेरिया |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
|
|
प्लंगर सामग्री |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
स्टेनलेस स्टील |
|
वसंत विकल्प |
स्टेनल |
संगीत तार |
|
|
|
प्लैटिंग की आवश्यकताएं |
स्वर्ण-ऑ
|
सिल्वर-एजी
|
पल्लाडियम-निकल (पीडी-नी) |
|
|
रेटेड करंट |
1A, 2A, 3A, 5A,15A या 30A (विभिन्न संरचनाएं) |
|||
|
नामित वोल्टेज |
डीसी 12 वी 24 वी |
|||
|
संपर्क प्रतिरोध |
30mΩ 50mΩ अधिकतम (स्थिरता) |
|||
|
जीवन परीक्षण |
50,000 चक्र न्यूनतम 1000,000 चक्र अधिकतम |
|||
|
आरप्रवाहित तापमान |
265°, 4~5 सेकंड |
|||
|
POGO पिन विश्वसनीयता परीक्षण |
||||
|
प्रतिधारण बल |
500±50 प्रति घंटे के नामित चक्र पर,50,000 चक्र न्यूनतम |
|||
|
आर्द्रता |
ईआईए-364-31,परीक्षण पद्धति II, शर्त A.90% से 95% आरएच और 40 का तापमान°C± 2°Cसापेक्ष आर्द्रता 96 hur. |
|||
|
सोल्डरी गर्मी के प्रतिरोध
|
ईआईए-364-56,प्रक्रिया 5,स्तर 2 265°C+10/-0°C30 से 35 सेकंड के लिए
|
|||
|
नमक स्प्रे
|
ईआईए-364-26,परीक्षण की शर्त बी 5±1% नमक-समाधान के लिए संयोजक जोड़े एकाग्रता, 35+1°C/-2°C48 घंटों के लिए। |
|||
|
वसंत बल परीक्षण
|
सामान्य बल परीक्षण प्रक्रिया, कार्य ऊंचाई पर 100g±20g
|
|||
|
तापमान जीवन
|
ईआईए-364-17,परीक्षण विधि ए,शर्त 4,परीक्षण समय की शर्त ए. 85 के लिए कनेक्टर°C± 2°C96 घंटों के लिए। |
|||
|
मिलाप की क्षमता
|
ईआईए-364-52 265±5 में डुबकी°C, 60/40±5% Sn/pb सोल्डर 4.0~5.0 सेकंड के लिए |
|||
|
संपर्क प्रतिरोध
|
ईआईए-364-23 अधिकतम 100 एमए की परीक्षण धारा के साथ संपर्क प्रतिरोध को मापेंऔर अधिकतम 20 एमवी वोल्टेज |
|||
पोगो पिन कनेक्टर में 6 भाग होते हैंः प्लंगर, बैरल, स्प्रिंग, सिरेमिक मोती, आवास, कैप
संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः
उत्पाद अनुप्रयोग क्षेत्रः
अक्सर पूछे जाने वाले प्रश्न
1. क्यों हमें चुना?
100% ईमानदारी के साथ, हमारी कंपनी आपके लिए सबसे अच्छी सेवा प्रदान करेगी, चाहे कोई भी उत्पाद हो या बिक्री के बाद।हम सबसे उचित उद्धरण प्रदान करेंगे और अपने चित्र या आवश्यकताओं के अनुसार उच्च गुणवत्ता वाले नमूने डिजाइन करेंगेहम बिक्री के बाद प्रत्येक ग्राहक के लिए गारंटी प्रदान करते हैं।
2क्या आप हमारे लिए उत्पादों को अनुकूलित कर सकते हैं?
हम आपके लिए अनुकूलित करने या आपके लिए डिजाइन करने के लिए बहुत खुश हैं। कृपया हमें अपने ड्राइंग या नमूने प्रदान करें, और हमें उत्पादों के बारे में अपनी विशेष आवश्यकताओं को बताएं।हम अपनी आवश्यकताओं के अनुसार जितनी जल्दी हो सके अनुकूलित कर सकते हैं.
3. नमूना कितना खर्च होगा?
यदि स्टॉक आइटम हैं, तो हम ग्राहकों को निः शुल्क नमूने प्रदान करते हैं, लेकिन आपको माल ढुलाई का बोझ उठाना चाहिए।
यदि अनुकूलित iterms, हम ठीक से लागत के लिए चार्ज और नमूना शुल्क का उचित अनुपात वापसी जब आप हमारे लिए आदेश होगा!
4.आपके प्रसव के समय के बारे में क्या?
डिलीवरी का समय ग्राहक के ऑर्डर की मात्रा और कठिनाई पर निर्भर करता है। आम तौर पर, स्टॉक सामान 3 दिनों के भीतर डिलीवरी करते हैं जबकि अनुकूलित उत्पाद 2 सप्ताह के भीतर वितरित होते हैं।
5.आपकी कंपनी गुणवत्ता नियंत्रण के बारे में क्या?
हम उत्पादों की गुणवत्ता सुनिश्चित करने के लिए उत्पादों का परीक्षण और निरीक्षण करेंगे ताकि आपकी संतुष्टि प्राप्त हो सके। गुणवत्ता हमारी कंपनी में सबसे महत्वपूर्ण है, सामग्री से लेकर वितरण तक,यह सुनिश्चित करने के लिए कंपनी को IS09001 प्राप्त होगा।.
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* आप हमें चित्र या नमूना भेजें
* हम परियोजना मूल्यांकन करते हैं
* हम नमूना बनाते हैं और इसे आपको भेजते हैं
* आपको लगता है कि नमूना अच्छा है तो एक आदेश जगह है और हमें 30% जमा भुगतान
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम उत्पादों को कूरियर कंपनी को देते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
