| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | WX080006 |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $5-$7 |
| पैकेजिंग विवरण: | पी.ई |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | स्प्रिंग लोडेड कनेक्टर | पिन नंबर: | 6 पिन |
|---|---|---|---|
| सामग्री: | BRSSS, SUS304, ब्लैक HTN | जीवन परीक्षा: | 50,000 चक्र मिनट। |
| सतह उपचार: | सोना चढ़ाना | संपर्क प्रतिरोध: | 50 मीटर मैक्स (पिन)। |
| नमक स्प्रे परीक्षण: | 48एच | रिफ्लो टेम्प।: | 265 °, 4 ~ 5sec |
| प्रमुखता देना: | अनुकूलित वसंत लोड कनेक्टर,पुरुष और महिला पोगो पिन कनेक्टर,पोगो पिन कनेक्टर 6पिन |
||

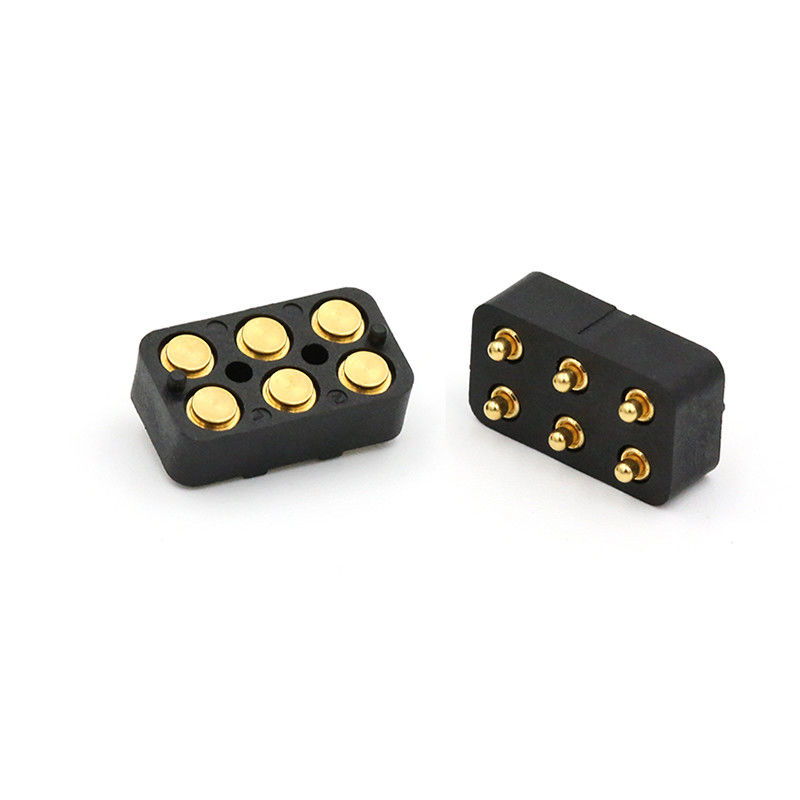

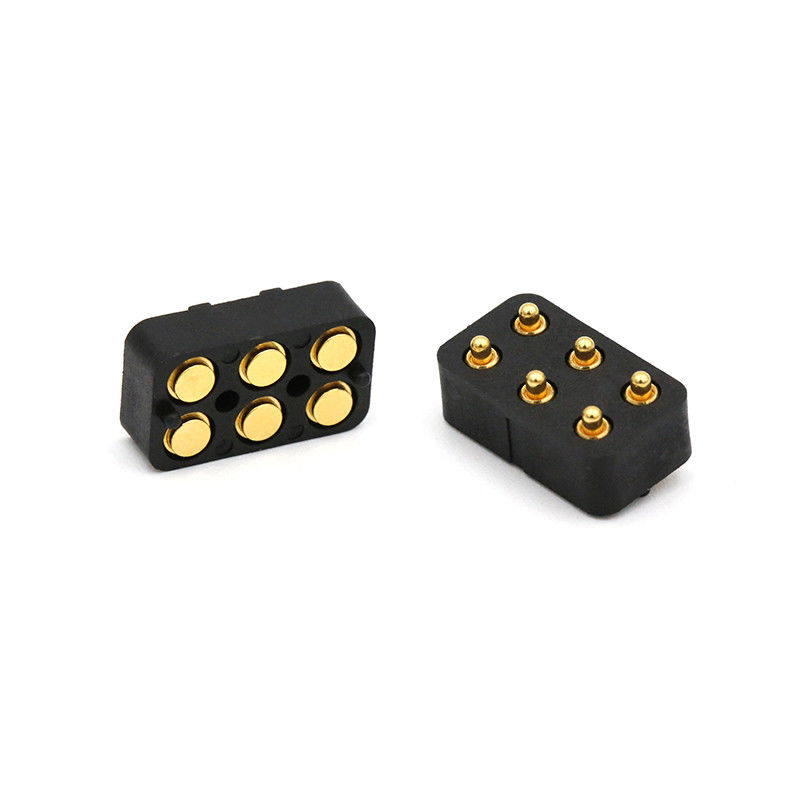

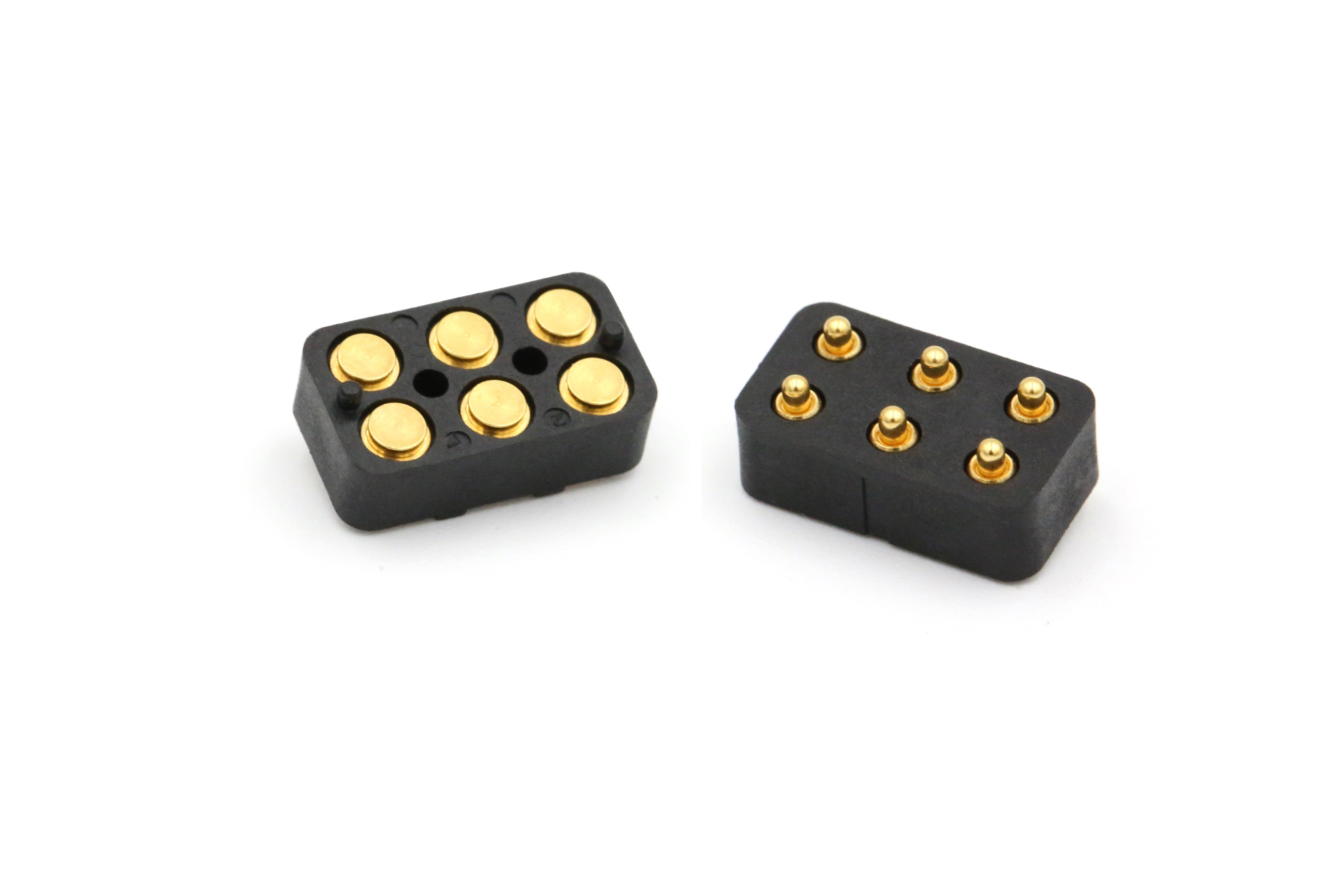

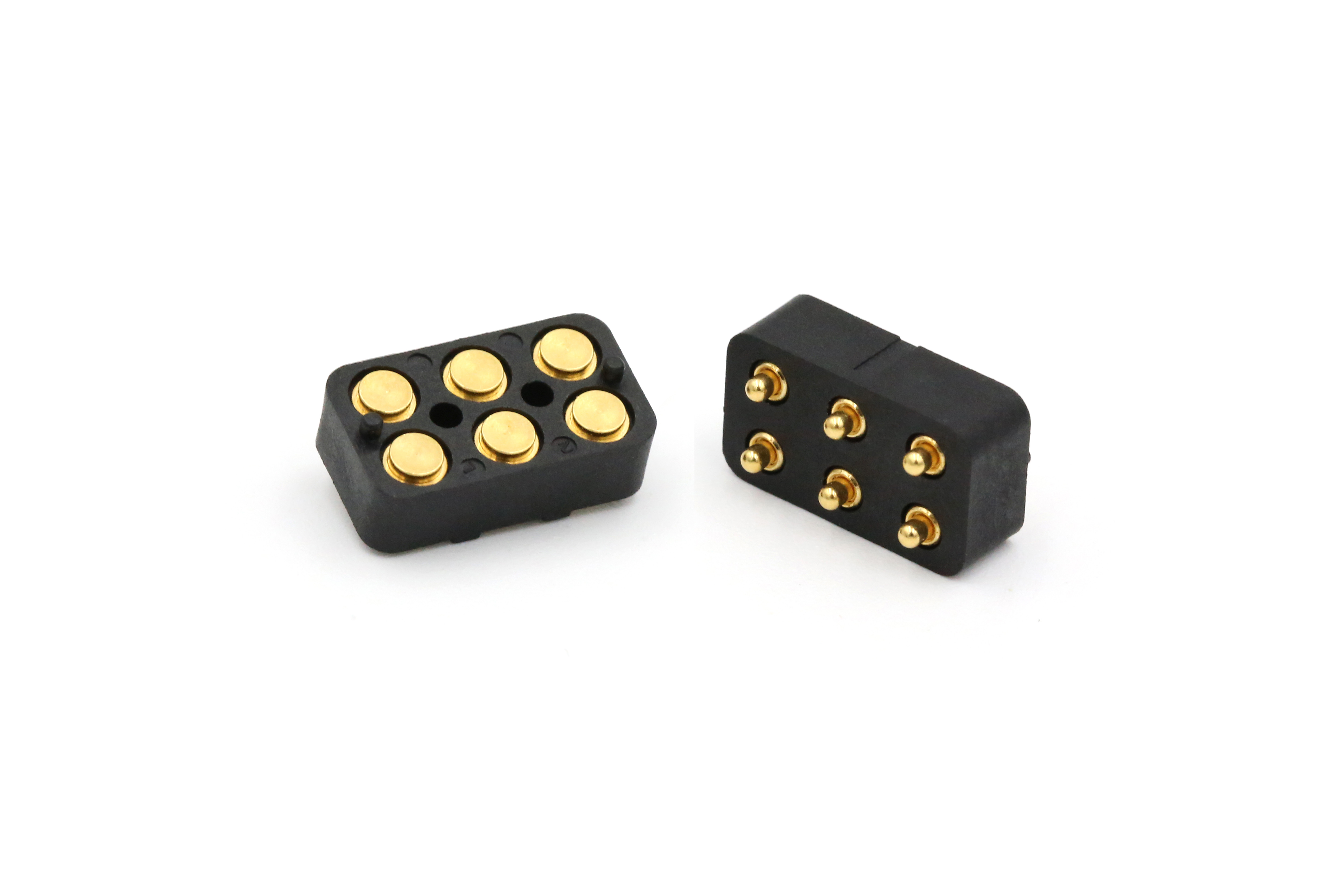

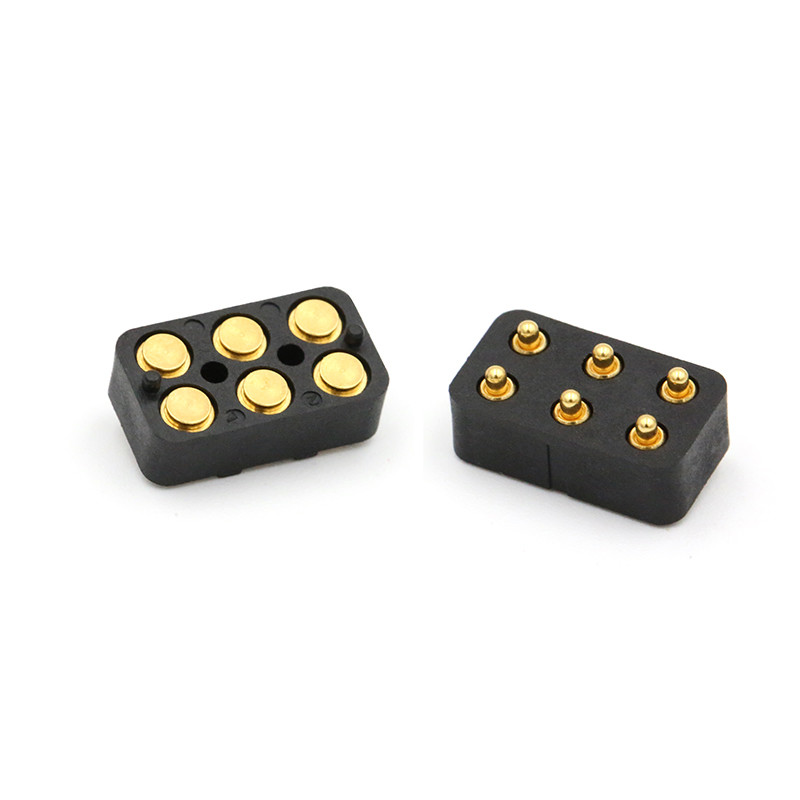

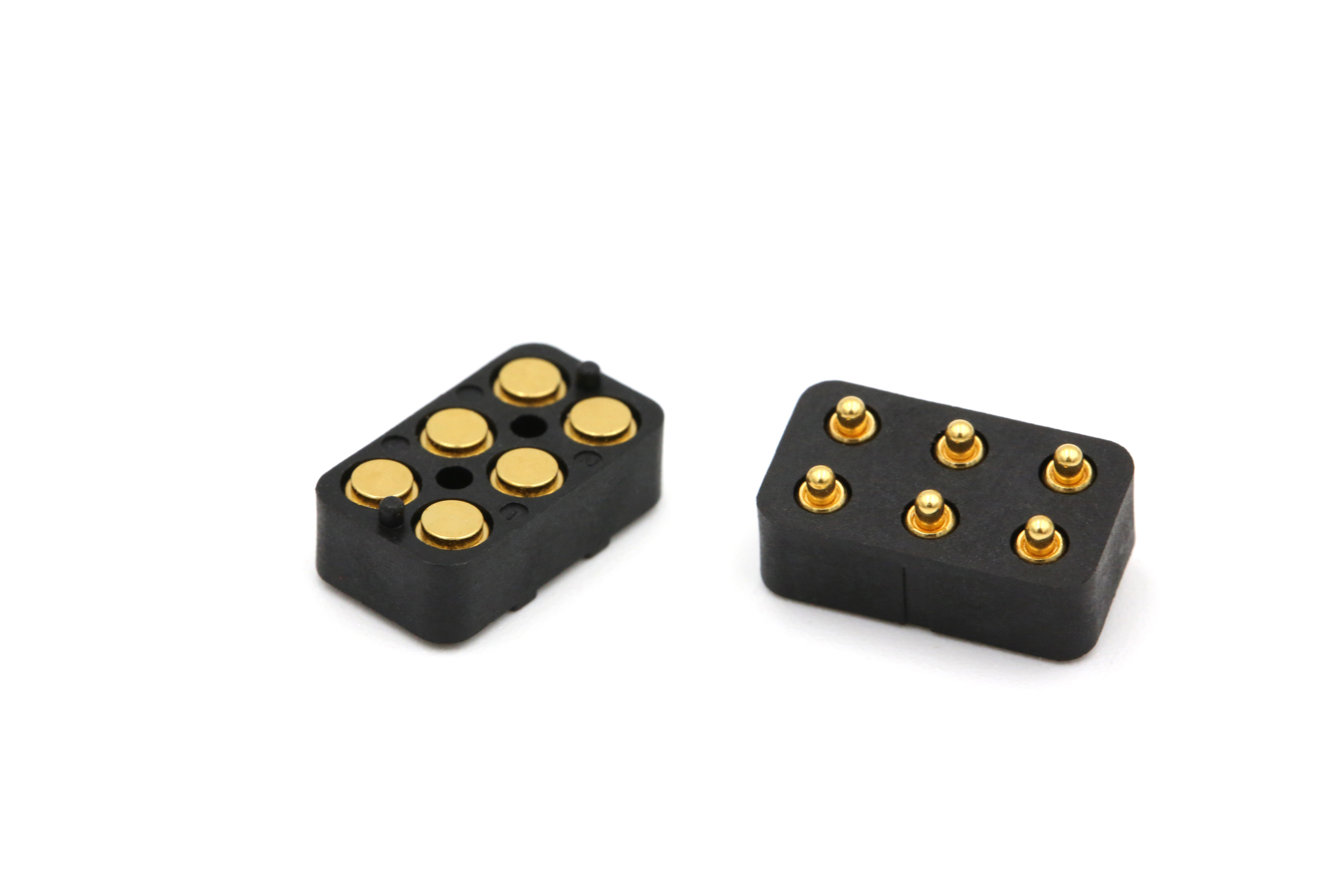

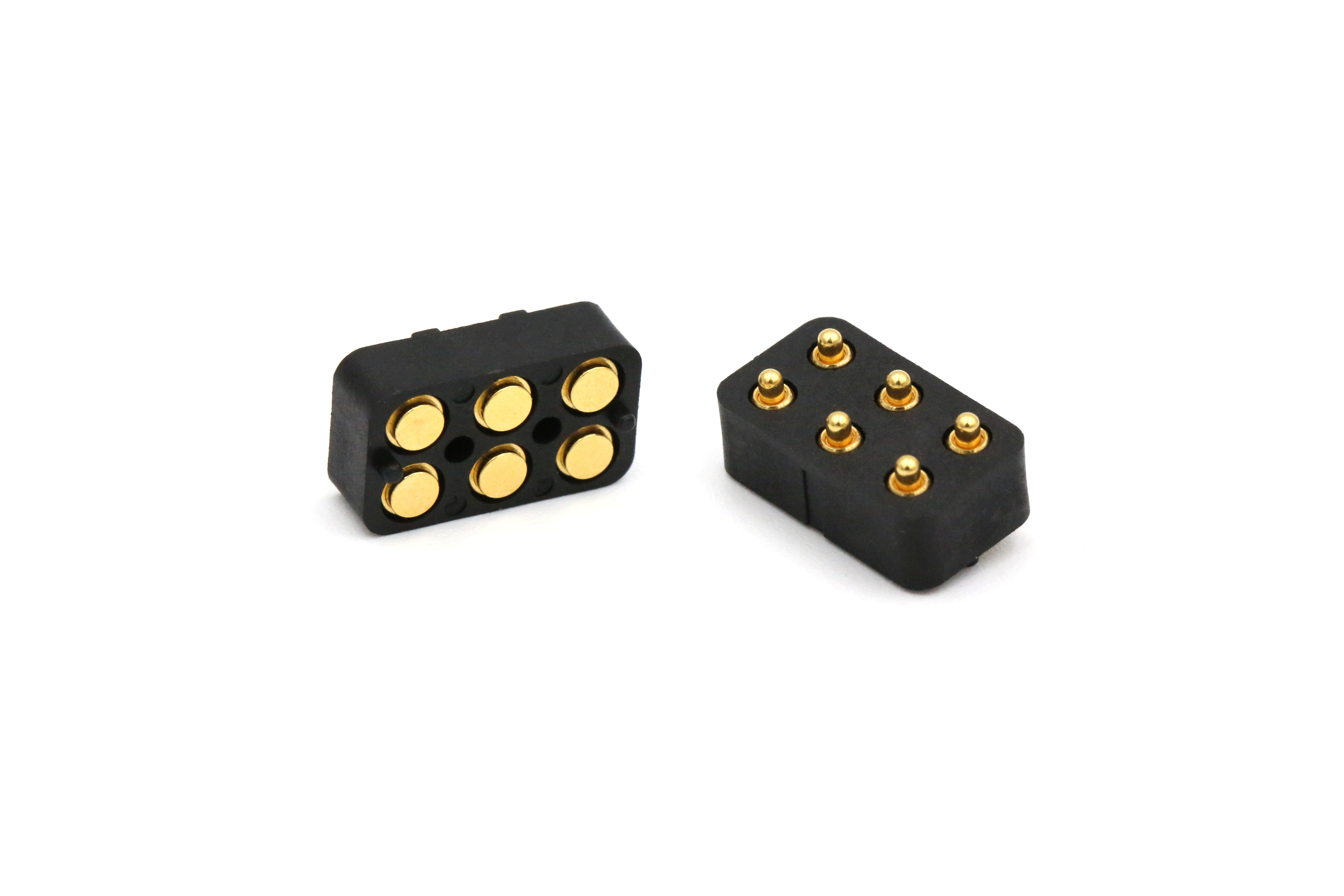

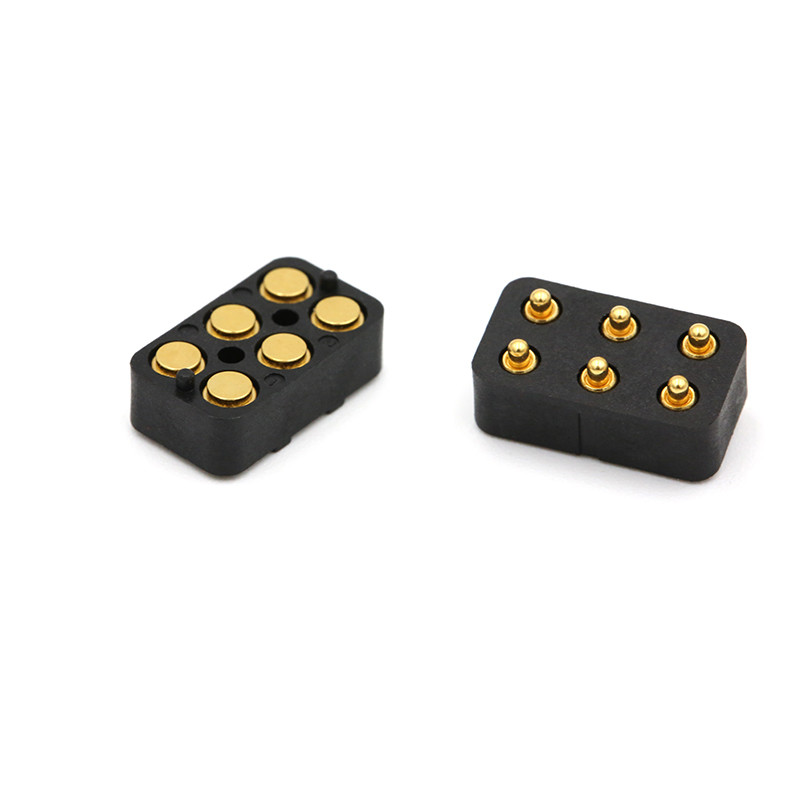

मेडिका उत्पाद के लिए अनुकूलित 6पिन पुरुष और महिला स्प्रिंग पोगो पिन कनेक्टर।
यूनियन प्रेसिजन इलेक्ट्रॉनिक लिमिटेड (UPE)एक पेशेवर हैकस्टम निर्माताविशेषज्ञतापोगो पिनऔरपोगो पिन कनेक्टरकंपनी को उद्योग में सबसे अधिक प्रतिस्पर्धी आपूर्तिकर्ताओं में से एक के रूप में मान्यता प्राप्त है।स्प्रिंग लोड कनेक्टरचीन में उच्च प्रौद्योगिकी अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए सेवा।
यू.पी.ई.अग्रणी निर्माताकापोगो पिनऔरस्प्रिंग लोड कनेक्टर, लाभ उठानाउन्नत उत्पादन तकनीकऔरसख्त गुणवत्ता नियंत्रणवैश्विक उद्योगों की सेवा के लिए।
हमारा उद्देश्य सुरक्षित और विश्वसनीय उत्पादों के साथ ग्राहकों की जरूरतों को पूरा करना है। हम भी अनुकूलित सेवाएं प्रदान करते हैं और जैसा कि हमारे पास POGO पिन में कई अनुभवी डिजाइनर हैं,हम जल्दी से स्थिर गुणवत्ता के नमूने को अनुकूलित कर सकते हैं एक छोटी उत्पाद विकास चक्र के साथ ग्राहक डिजाइन जरूरतों को पूरा करने के लिए.
यूपीई स्प्रिंग लोडेड कनेक्टर्स के फायदे:
स्प्रिंग लोडेड कनेक्टर, जिन्हें आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करते हैंः
विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
हमारा लाभ और आपकी पसंद:
.यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।
.यूपीई ने एसएमटी/डीआईपी/राइट एंगल/सोल्डर कप के साथ 2.54 मिमी पिच मानक पुरुष और महिला 2पिन-40पिन पोगो पिन कनेक्टर विकसित किया।
.पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।
.सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।
.माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।
.विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।
ग्राहक क्यों चुनते हैंयूपीई?
✔उच्च परिशुद्धता विनिर्माणलगातार गुणवत्ता और स्थायित्व सुनिश्चित करता है
✔अनुकूलन क्षमताएंअद्वितीय डिजाइन आवश्यकताओं के लिए अनुकूलित समाधान
✔प्रतिस्पर्धी मूल्य निर्धारण∙ प्रदर्शन को कम किए बिना लागत प्रभावी
✔अनुसंधान एवं विकास पर जोरउभरते प्रौद्योगिकी अनुप्रयोगों के लिए अभिनव डिजाइन
स्प्रिंग लोडेड पोगो पिन कनेक्टर पैरामीटर प्रदर्शन
|
भागों का नाम |
पैरामीटर प्रदर्शन तालिका |
|||
|
बैरल मटेरिया |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
|
|
प्लंगर सामग्री |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
स्टेनलेस स्टील |
|
वसंत विकल्प |
स्टेनल |
संगीत तार |
|
|
|
प्लैटिंग की आवश्यकताएं |
स्वर्ण-ऑ
|
सिल्वर-एजी
|
पल्लाडियम-निकल (पीडी-नी) |
|
|
रेटेड करंट |
1A, 2A, 3A, 5A,15A या 30A (विभिन्न संरचनाएं) |
|||
|
नामित वोल्टेज |
डीसी 12 वी 24 वी |
|||
|
संपर्क प्रतिरोध |
30mΩ 50mΩ अधिकतम (स्थिरता) |
|||
|
जीवन परीक्षण |
50,000 चक्र न्यूनतम 1000,000 चक्र अधिकतम |
|||
|
आरप्रवाहित तापमान |
265°, 4~5 सेकंड |
|||
|
POGO पिन विश्वसनीयता परीक्षण |
||||
|
प्रतिधारण बल |
500±50 प्रति घंटे के नामित चक्र पर,50,000 चक्र न्यूनतम |
|||
|
आर्द्रता |
ईआईए-364-31,परीक्षण पद्धति II, शर्त A.90% से 95% आरएच और 40 का तापमान°C± 2°Cसापेक्ष आर्द्रता 96 hur. |
|||
|
सोल्डरी गर्मी के प्रतिरोध
|
ईआईए-364-56,प्रक्रिया 5,स्तर 2 265°C+10/-0°C30 से 35 सेकंड के लिए
|
|||
|
नमक स्प्रे
|
ईआईए-364-26,परीक्षण की शर्त बी 5±1% नमक-समाधान के लिए संयोजक जोड़े एकाग्रता, 35+1°C/-2°C48 घंटों के लिए। |
|||
|
वसंत बल परीक्षण
|
सामान्य बल परीक्षण प्रक्रिया, कार्य ऊंचाई पर 100g±20g
|
|||
|
तापमान जीवन
|
ईआईए-364-17,परीक्षण विधि ए,शर्त 4,परीक्षण समय की शर्त ए. 85 के लिए कनेक्टर°C± 2°C96 घंटों के लिए। |
|||
|
मिलाप की क्षमता
|
ईआईए-364-52 265±5 में डुबकी°C, 60/40±5% Sn/pb सोल्डर 4.0~5.0 सेकंड के लिए |
|||
|
संपर्क प्रतिरोध
|
ईआईए-364-23 अधिकतम 100 एमए की परीक्षण धारा के साथ संपर्क प्रतिरोध को मापेंऔर अधिकतम 20 एमवी वोल्टेज |
|||
पोगो पिन कनेक्टर में 6 भाग होते हैंः प्लंगर, बैरल, स्प्रिंग, सिरेमिक मोती, आवास, कैप
संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः
उत्पाद अनुप्रयोग क्षेत्रः
पैकेजिंग और शिपिंग
