| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC3250C /VIC3250D |
| दस्तावेज: | VIC3250C.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | गोल चुंबकीय कनेक्टर | मैग्नेट: | NDFEB N52 |
|---|---|---|---|
| पोगो पिन: | सीसा-मुक्त C6801 | सीप: | सीसा-मुक्त C6801 |
| वसंत: | Sus 304 चढ़ाना 1U "au | आवास: | सफेद एलसीपी |
| रंग: | सफेद | मौजूदा: | 5A |
| वोल्टेज: | 12V | स्प्रिंग का बल: | 80g±20 |
| वर्किंग स्ट्रोक: | 1.0 मिमी | पूर्ण भंडार: | 1.2 मिमी |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | ||
| प्रमुखता देना: | सफेद गोल चुंबकीय कनेक्टर,5 ए 12 वी चुंबकीय कनेक्टर,12v चुंबकीय कनेक्टर संक्षारण प्रतिरोधी |
||

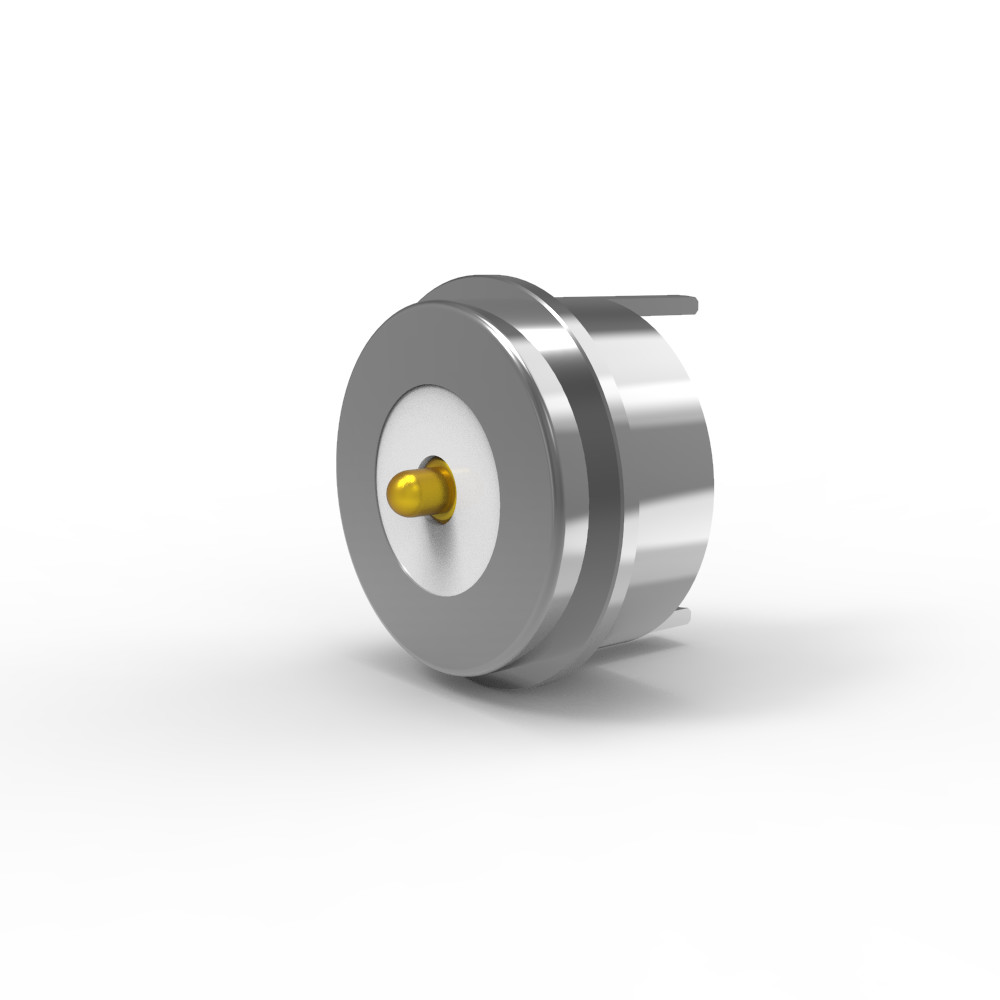

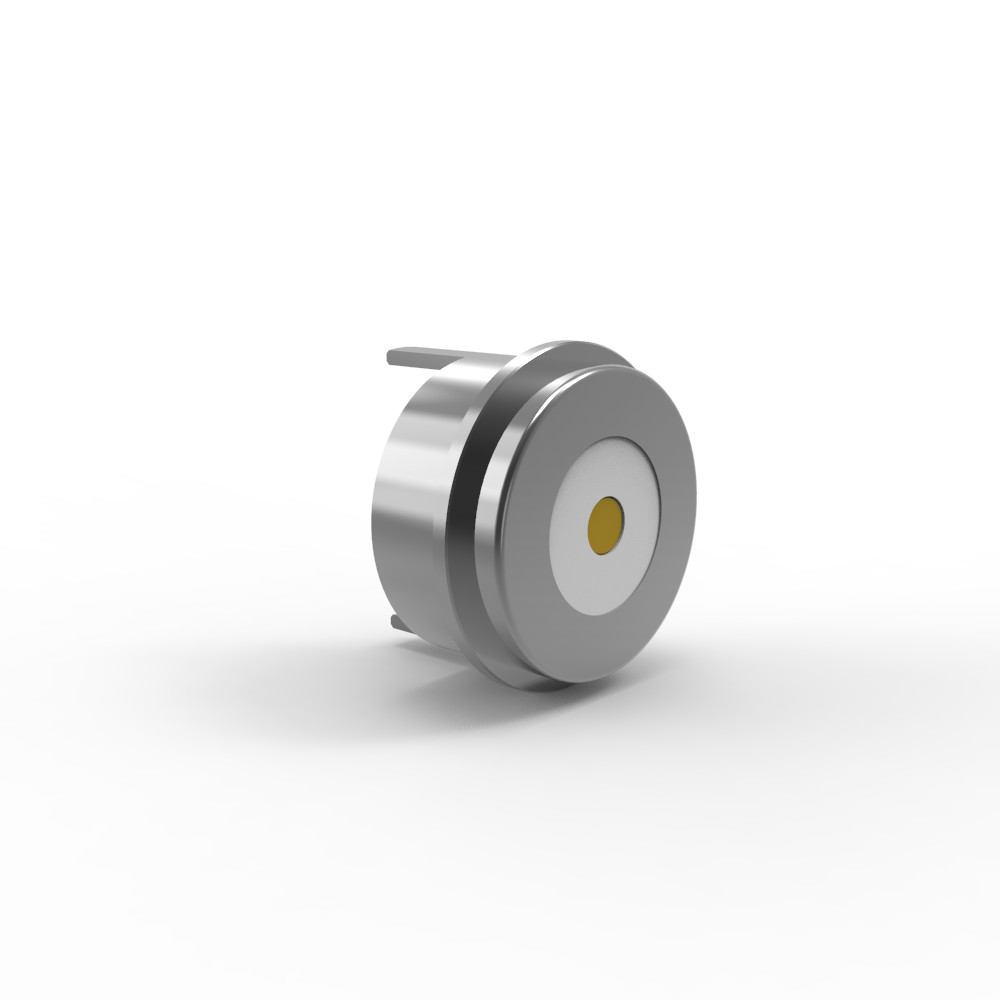

सफेद एलसीपी आवास दृश्य केकड़ा क्लैंप के लिए परिपत्र चुंबकीय शक्ति कनेक्टर
गोल चुंबकीय कनेक्टर व्यास 8.0 मिमी है, और आवास सफेद एलसीपी है।
सामग्रीः
प्लंजर: सीसा मुक्त C6801, उच्च चालकता और संक्षारण प्रतिरोध के लिए 60 ~ 100U "Ni पर 5U" Min Au; निकल (Ni) पर गोल्ड (Au) को लेपित करना।
बैरलः सीसा मुक्त C6801, 60 ~ 100 यू "नी से अधिक 5 यू "मिन ऑ;
स्प्रिंगःSUS 304 कोटिंग 1U" Au;
आवासः सफेद LCP+30%GFUL94 V-0;उच्च तापमान प्रतिरोधी, लौ retardant.
शेलः सीसा रहित C6801प्लेटिंग Ni
चुंबक: NdFeB N52 निकेल (Ni) कोटिंग के साथ
मैकेनिकल:
स्प्रिंग फोर्सः 80g ± 20g 1.0 मिमी के कामकाजी स्ट्रोक पर।
ऑपरेशन के दौरान लगातार संपर्क दबाव सुनिश्चित करता है।
पूर्ण स्ट्रोकः 1.2 मिमी (प्लंजर की कुल यात्रा दूरी)
यांत्रिक जीवनः 50,000 चक्र न्यूनतम (दोहराने वाले संचालन के लिए स्थायित्व की आवश्यकता).
विद्युत विनिर्देश:
नामित वोल्टेजः 12V DC.
रेटेड करंटः 5.0A.
संपर्क प्रतिरोधः ≤50mΩ (milliohms) प्रति पिन।
गुणवत्ता आश्वासन और अनुपालन परीक्षणः
1विद्युत विश्वसनीयता
100% ओपन/शॉर्ट सर्किट टेस्टः निर्दोष कनेक्टिविटी और सुरक्षा सुनिश्चित करने के लिए प्रत्येक इकाई को कठोर विद्युत सत्यापन से गुजरना पड़ता है।
2पर्यावरण और सुरक्षा अनुपालन
RoHS और REACH प्रमाणितः खतरनाक पदार्थों (जैसे, सीसा, कैडमियम) से मुक्त, यूरोपीय संघ और वैश्विक पर्यावरण मानकों को पूरा करते हैं।
3संक्षारण प्रतिरोध
साल्ट स्प्रे टेस्ट (48 घंटे): कठोर, नम या खारा वातावरण (जैसे समुद्री, औद्योगिक उपयोग) में प्रदर्शन को मान्य करता है।
गुणवत्ता आश्वासन और अनुपालन क्यों महत्वपूर्ण है?
✅शून्य दोषःयह सुनिश्चित करता है कि प्रत्येक कनेक्टर लगातार प्रदर्शन प्रदान करता है।
✅वैश्विक स्वीकृतिःकड़े अंतरराष्ट्रीय नियमों का अनुपालन।
✅स्थायित्व की गारंटीःदीर्घकालिक विश्वसनीयता के लिए संक्षारण प्रतिरोधी।
कोटिंग के फायदे:
आवरण की गुणवत्ता:नी के ऊपर पतला ऑयू लागत को कम करते हुए विश्वसनीय विद्युत प्रदर्शन सुनिश्चित करता है (घने ऑयू लागत को बढ़ाएंगे लेकिन इस अनुप्रयोग के लिए आवश्यक नहीं हो सकता है) ।
पर्यावरण प्रतिरोधःखोल/चुंबक और एलसीपी आवास पर नी कोटिंग आर्द्रता, संक्षारण और उच्च तापमान से सुरक्षा प्रदान करती है।
स्थायित्वः50,000 चक्र जीवन और वसंत बल सहिष्णुता (± 20g) दीर्घकालिक विश्वसनीयता पर ध्यान केंद्रित करते हैं।
उत्पाद अनुप्रयोग का वर्णन ((निम्न तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
गोल चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
गोल चुंबकीय कनेक्टर |
|
व्यास |
8.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन या अनुकूलित |
|
रंग |
चांदी/सफेद |
|
पोगो पिन |
सीसा रहित C6801 |
|
वसंत |
SUS304 |
|
शेल |
सीसा रहित C6801 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
आवास |
काला एचटीएन |
|
वसंत बल |
80g±20g |
|
कामकाजी स्ट्रोक |
1.0 मिमी |
|
पूर्ण स्टोर्क |
1.2 मिमी |
|
वोल्टेज |
12 वी |
|
वर्तमान |
5.0ए |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
गोल पुरुष चुंबकीय कनेक्टर तकनीकी चित्रण
गोल महिला चुंबकीय कनेक्टर तकनीकी चित्र
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
गोल चुंबकीय कनेक्टर्स के फायदे
1. प्रयास रहित संबंध
स्वचालित अनुशोषण त्वरित, उपकरण मुक्त लगाव को सक्षम करता है; उपयोगकर्ता के अनुकूल संचालन।
2. आसान हटाने
चुंबकीय इंटरफ़ेस शारीरिक तनाव के बिना निर्बाध विच्छेदन की अनुमति देता है।
3उच्च स्थायित्व
लंबी अवधि की विश्वसनीयता के लिए 50,000 से 300,000 संभोग चक्रों का समर्थन करता है।
4. मजबूत सुरक्षा
अनुकूलन योग्य IP68 रेटेड जलरोधी और धूलरोधी डिजाइन (महिला अंत) ।
5उच्च-वर्तमान समर्थन
तेजी से चार्जिंग और ऊर्जा-गहन अनुप्रयोगों के लिए हैंडल 3A20A।
6उच्च संक्षारण प्रतिरोध
कठोर वातावरण का सामना करता है (नमक स्प्रे में 48-120 घंटे तक परीक्षण किया गया) ।
7अनुकूलन योग्य रूप कारक
उत्पाद के सौंदर्यशास्त्र से मेल खाने के लिए अनुकूलित आकार, बाजार की अपील को बढ़ाते हुए।
8. स्मार्ट ओरिएंटेशन डिटेक्शन
चुंबक की स्थिति + संरचनात्मक डिजाइन सही ध्रुवीयता और सर्किट सुरक्षा सुनिश्चित करता है।
9बहुक्रियाशील इंटरफ़ेस
पावर, सिग्नल, वीडियो, ऑडियो, डेटा (जैसे, यूएसबी 2.0) और अधिक का समर्थन करता है।
10लागत प्रभावी विकास
त्वरित अनुकूलन के लिए कम समय और कम मोल्ड लागत।
11उच्च-गुणवत्ता वाला सिग्नल संचरण
विश्वसनीय आरएफ सिग्नल प्रदर्शन (जैसे, यूएसबी 2.0 मानकों के अनुरूप) ।
गोल चुंबकीय कनेक्टर उत्पादों का अनुप्रयोगः
