| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC3200C/ VIC3200D |
| दस्तावेज: | VIC3200C.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय पोगो पिन कनेक्टर | मैग्नेट: | NDFEB N52 |
|---|---|---|---|
| पोगो पिन: | सीसा-मुक्त C6801 | सीप: | सीसा-मुक्त C6801 |
| वसंत: | Sus 304 चढ़ाना 1U "au | आवास: | सफेद एलसीपी |
| रंग: | सफेद चांदी | मौजूदा: | 5A |
| वोल्टेज: | 12V | स्प्रिंग का बल: | 80g±20 |
| वर्किंग स्ट्रोक: | 1.0 मिमी | पूर्ण भंडार: | 1.2 मिमी |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | ||
| प्रमुखता देना: | 5A चुंबकीय पोगो पिन कनेक्टर,चुंबकीय पोगो पिन कनेक्टर 8.0 मिमी,स्प्रिंग कनेक्टर्स गोल |
||

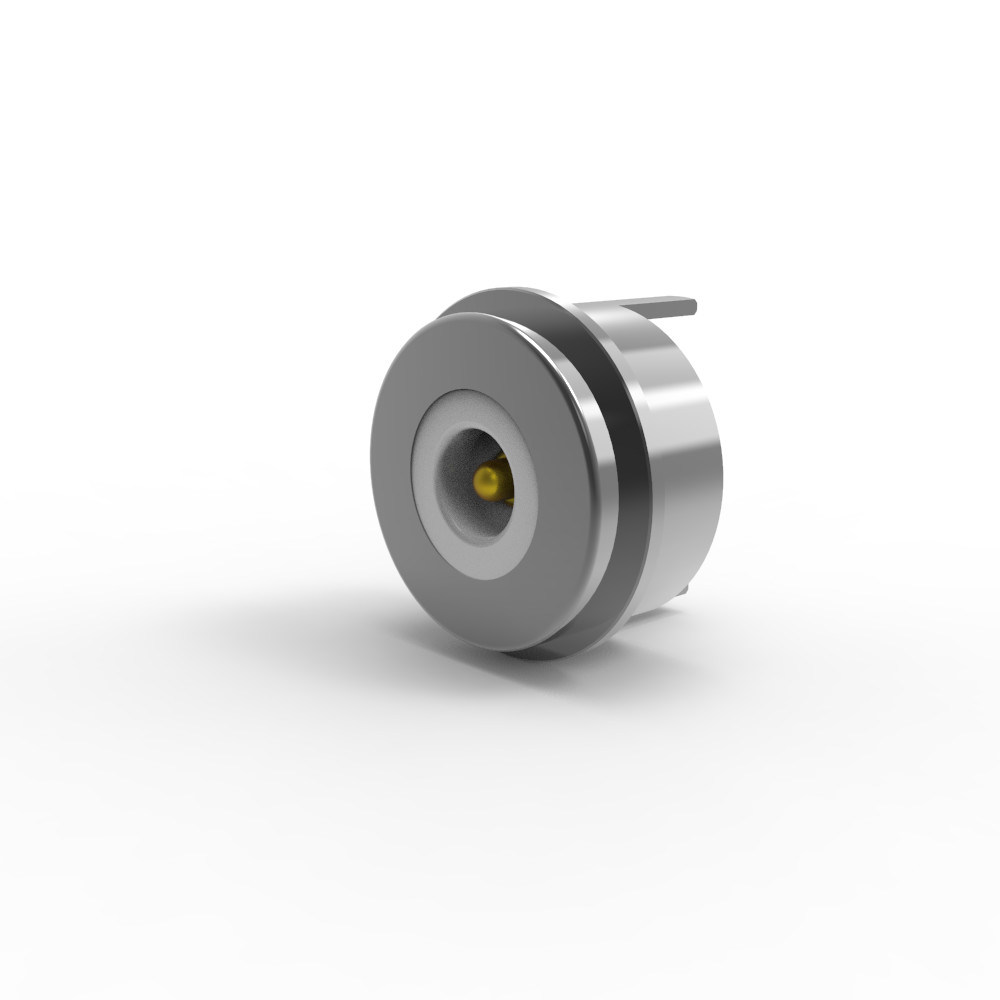

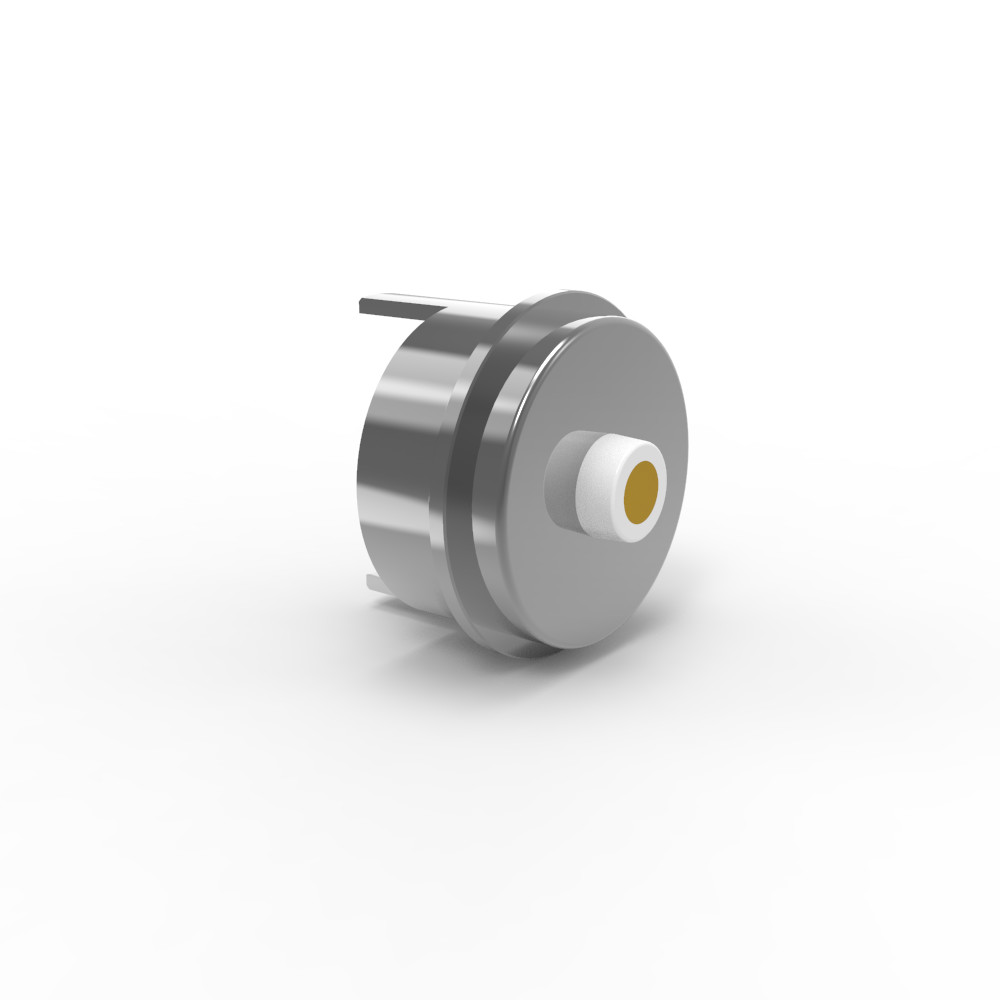

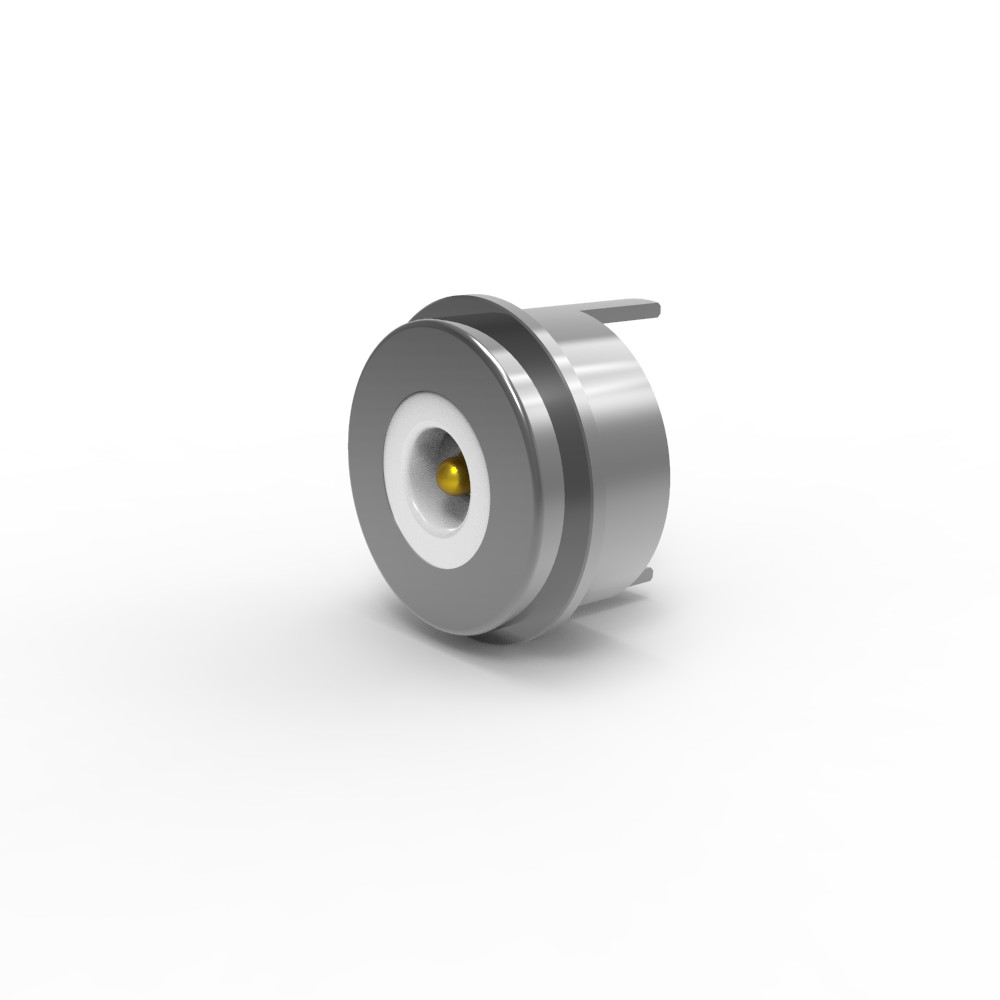

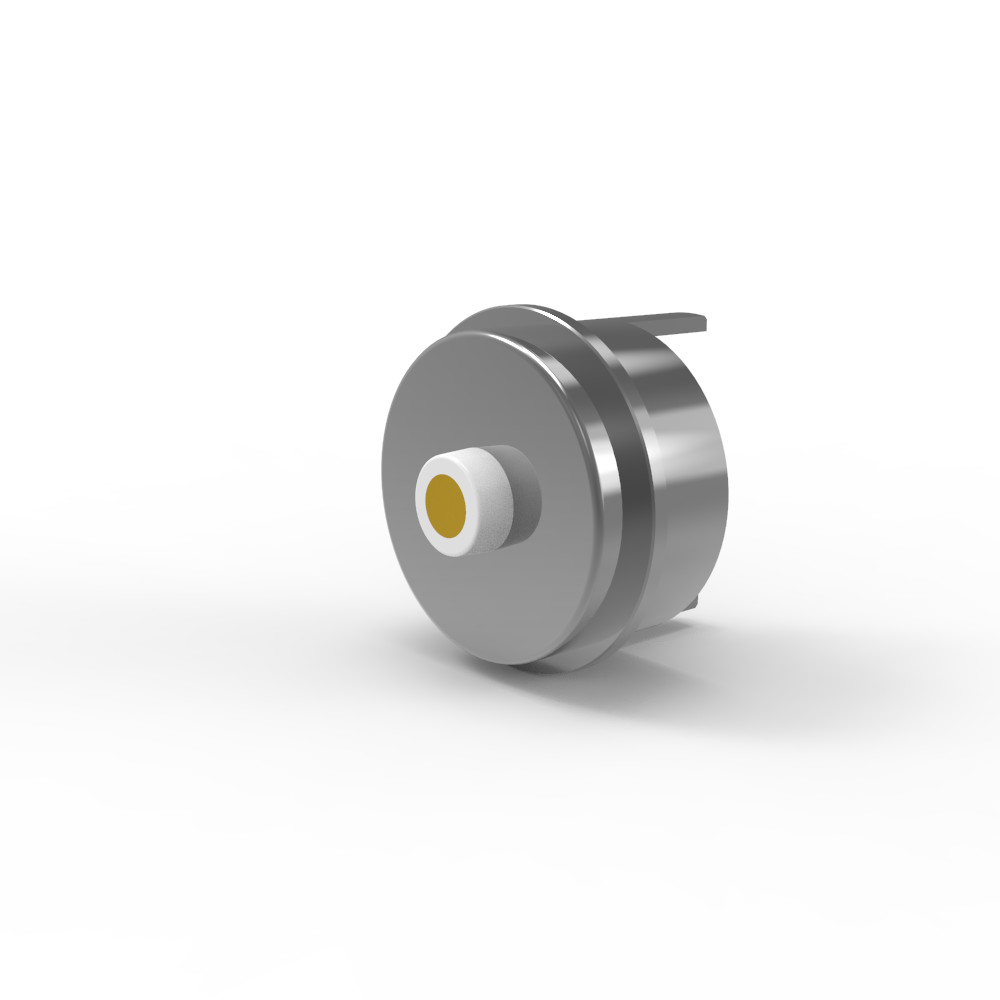

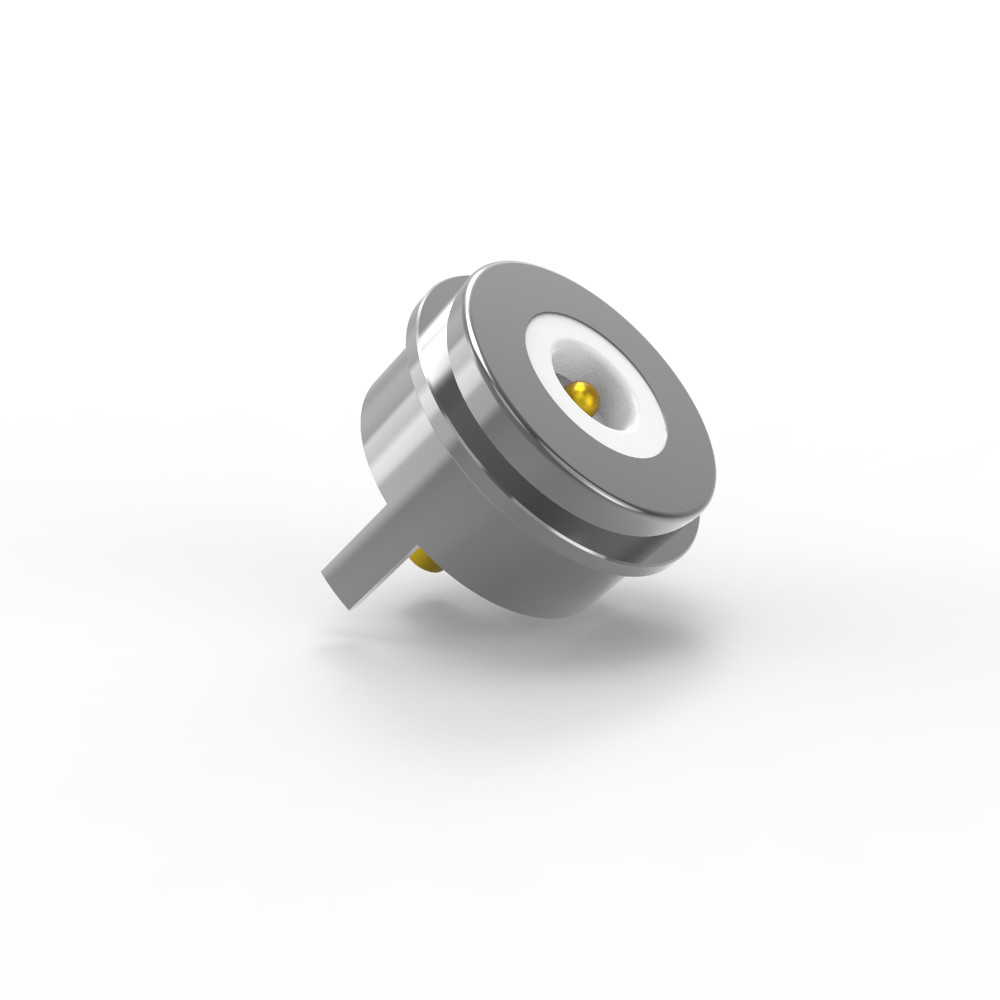

8.0 मिमी स्प्रिंग संपर्क गोल चुंबकीय पोगो पिन कनेक्टर 5 ए वर्तमान के साथ
1सामग्री विनिर्देश
-प्लंजर और बैरल:
आधार सामग्री: सीसा रहित पीतल (C6801)
प्लैटिंगः न्यूनतम 5 μin (माइक्रोइंच) सोना (Au) 60 ‰ 100 μin निकेल (Ni) पर।
उद्देश्यः नी अंडरप्लेटिंग बेसिक धातु फैलाव को रोकती है, जबकि पतली ऑय परत कम संपर्क प्रतिरोध और संक्षारण प्रतिरोध सुनिश्चित करती है।
- वसंतः
सामग्रीः SUS 304 स्टेनलेस स्टील (जंग प्रतिरोध और लोच के लिए) ।
आवरणः संपर्क बिंदुओं पर चालकता बढ़ाने के लिए 1 μin सोना (Au) ।
- आवास:
सामग्रीः 30% ग्लास फाइबर (जीएफ) के साथ सफेद एलसीपी (तरल क्रिस्टल पॉलिमर) ।
ज्वलनशीलता रेटिंगः UL94 V-0 (स्वयं बुझाने वाला, उच्च तापमान वातावरण के लिए उपयुक्त)
-शेलः
सामग्री: सीसा रहित पीतल (C6801)
आवरणः संक्षारण प्रतिरोध और वेल्डेबिलिटी के लिए निकेल (Ni)
- चुंबक:
सामग्री: NdFeB (Neodymium Iron Boron) ग्रेड N52 (उच्च चुंबकीय शक्ति)
आवरणः ऑक्सीकरण को रोकने के लिए निकेल (Ni)
2मैकेनिकल विनिर्देश
स्प्रिंग फोर्सः 80g ± 20g 1.0 मिमी के कामकाजी स्ट्रोक पर।
ऑपरेशन के दौरान लगातार संपर्क दबाव सुनिश्चित करता है।
पूर्ण स्ट्रोकः 1.2 मिमी (प्लंजर की कुल यात्रा दूरी)
यांत्रिक जीवनः न्यूनतम 50,000 चक्र (दोहराने वाले संचालन के लिए स्थायित्व की आवश्यकता) ।
3विद्युत विनिर्देश
नामित वोल्टेजः 12V DC (ऑटोमोबाइल/कम वोल्टेज प्रणालियों के लिए विशिष्ट)
रेटेड करंटः 5.0A प्रति पिन (मध्यम करंट ले जाने की क्षमता) ।
संपर्क प्रतिरोधः ≤50mΩ प्रति पिन (वोल्टेज गिरावट और गर्मी उत्पादन को कम करने के लिए कम शक्ति वाले अनुप्रयोगों के लिए महत्वपूर्ण) ।
परीक्षण:
100% खुला/शॉर्ट सर्किट परीक्षण।
RoHS/REACH अनुरूप (कोई खतरनाक पदार्थ नहीं)
नमक छिड़काव परीक्षणः 48 घंटे (जंग प्रतिरोध सत्यापन) ।
उत्पाद अनुप्रयोग का वर्णन ((निम्न तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
गोल चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
गोल चुंबकीय कनेक्टर |
|
व्यास |
8.0 मिमी |
|
लिंग |
पुरुष/महिला |
|
पिन |
2पिन |
|
रंग |
चांदी/सफेद |
|
पोगो पिन |
सीसा रहित C6801 |
|
वसंत |
SUS304 |
|
शेल |
सीसा रहित C6801 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
आवास |
सफेद एलसीपी |
|
वसंत बल |
80g±20g |
|
कामकाजी स्ट्रोक |
1.0 मिमी |
|
पूर्ण स्टोर्क |
1.2 मिमी |
|
वोल्टेज |
12 वी |
|
वर्तमान |
5.0ए |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
गोल पुरुष चुंबकीय कनेक्टर ड्राइंग आकार
गोल महिला चुंबकीय कनेक्टर ड्राइंग आकार
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
गोल चुंबकीय कनेक्टर्स के फायदे
1. प्रयास रहित संबंध
स्वचालित अनुशोषण त्वरित, उपकरण मुक्त लगाव को सक्षम करता है; उपयोगकर्ता के अनुकूल संचालन।
2. आसान हटाने
चुंबकीय इंटरफ़ेस शारीरिक तनाव के बिना निर्बाध विच्छेदन की अनुमति देता है।
3उच्च स्थायित्व
लंबी अवधि की विश्वसनीयता के लिए 50,000 से 300,000 संभोग चक्रों का समर्थन करता है।
4. मजबूत सुरक्षा
अनुकूलन योग्य IP68 रेटेड जलरोधी और धूलरोधी डिजाइन (महिला अंत) ।
5उच्च-वर्तमान समर्थन
तेजी से चार्जिंग और ऊर्जा-गहन अनुप्रयोगों के लिए हैंडल 3A20A।
6उच्च संक्षारण प्रतिरोध
कठोर वातावरण का सामना करता है (नमक छिड़काव में 48-120 घंटे तक परीक्षण किया गया) ।
7अनुकूलन योग्य रूप कारक
उत्पाद के सौंदर्यशास्त्र से मेल खाने के लिए अनुकूलित आकार, बाजार की अपील को बढ़ाते हुए।
8. स्मार्ट ओरिएंटेशन डिटेक्शन
चुंबक की स्थिति + संरचनात्मक डिजाइन सही ध्रुवीयता और सर्किट सुरक्षा सुनिश्चित करता है।
9बहुक्रियाशील इंटरफ़ेस
पावर, सिग्नल, वीडियो, ऑडियो, डेटा (जैसे, यूएसबी 2.0) और अधिक का समर्थन करता है।
10लागत प्रभावी विकास
त्वरित अनुकूलन के लिए कम समय और कम मोल्ड लागत।
11उच्च-गुणवत्ता वाला सिग्नल संचरण
विश्वसनीय आरएफ सिग्नल प्रदर्शन (जैसे, यूएसबी 2.0 मानकों के अनुरूप) ।
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1तेजी से प्रोटोटाइप (3-5 दिन के लिए नमूने)
●स्पीड-टू-मार्केटः तेजी से नमूना टर्नअराउंड उत्पाद विकास चक्र को तेज करता है।
● पुनरावर्ती परीक्षणः बड़े पैमाने पर उत्पादन से पहले डिजाइन में तेजी से सुधार करने की अनुमति देता है।
● लाभः ऑटोमोबाइल, चिकित्सा या उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों के लिए आदर्श जहां समय-संवेदनशील नवाचार महत्वपूर्ण है।
2लागत प्रभावी (प्रतिस्पर्धी एमओक्यू मूल्य)
●कम न्यूनतम आदेश मात्रा (एमओक्यू): स्टार्टअप या छोटे बैचों के लिए शुरुआती लागत को कम करता है।
●स्केलेबिलिटी: लचीली कीमतें प्रोटोटाइप और बड़े पैमाने पर ऑर्डर दोनों के लिए सस्ती सुनिश्चित करती हैं।
●मूल्य प्रस्तावः बजट के अनुकूल समाधानों के साथ उच्च गुणवत्ता वाले आउटपुट को संतुलित करता है।
3गुणवत्ता आश्वासन (100% स्वचालित परीक्षण)
● शून्य दोषः स्वचालित निरीक्षण (जैसे, ऑप्टिकल, इलेक्ट्रिकल, यांत्रिक) विश्वसनीयता सुनिश्चित करता है।
●संगतताः महत्वपूर्ण परीक्षणों में मानव त्रुटि को समाप्त करता है (जैसे, संपर्क प्रतिरोध, नमक स्प्रे, चक्र जीवन) ।
●अनुपालनः सख्त उद्योग मानकों (ROHS, REACH, ऑटोमोटिव ग्रेड) को पूरा करता है।
4उच्च तकनीक उत्पादन और सटीक इंजीनियरिंग
●उन्नत विनिर्माणः सीएनसी मशीनिंग, सटीक मुद्रांकन और माइक्रो-प्लेटिंग (उदाहरण के लिए, कनेक्टर्स के लिए Au/Ni) ।
●सामग्री विशेषज्ञताः विशेष सामग्री (एलसीपी, एसयूएस 304, एनडीएफईबी चुंबक, सीसा मुक्त पीतल) में महारत हासिल करना।
●अनुप्रयोग-विशिष्ट समाधानः जटिल घटकों के लिए अनुकूलित
हम डिजाइन सेवा प्रदान कर सकते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
