| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC2750C / VIC2750D |
| दस्तावेज: | VIC2750C.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय विद्युत कनेक्टर्स | मैग्नेट: | NDFEB N52 |
|---|---|---|---|
| पोगो पिन: | सीसा-मुक्त C6801 | सीप: | सीसा-मुक्त C6801 |
| वसंत: | एसयूएस 304 | आवास: | सफेद एलसीपी |
| रंग: | काला | मौजूदा: | 3A |
| वोल्टेज: | 12V | स्प्रिंग का बल: | 60 ग्राम ± 10 |
| वर्किंग स्ट्रोक: | 0.4 mm | पूर्ण भंडार: | 0.6 मिमी |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | ||
| प्रमुखता देना: | 3A चुंबकीय विद्युत कनेक्टर,चुंबकीय विद्युत कनेक्टर सफेद,ओगो पिन कनेक्टर 8.0 मिमी |
||

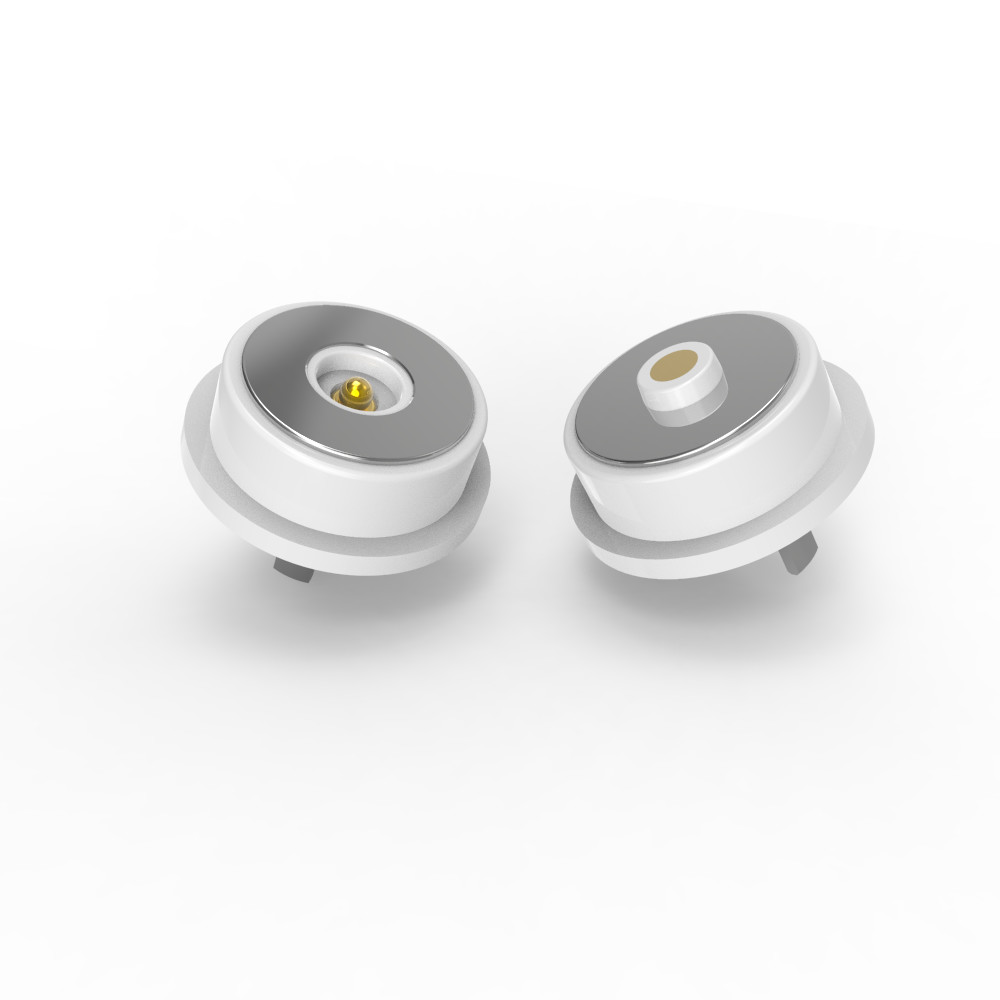

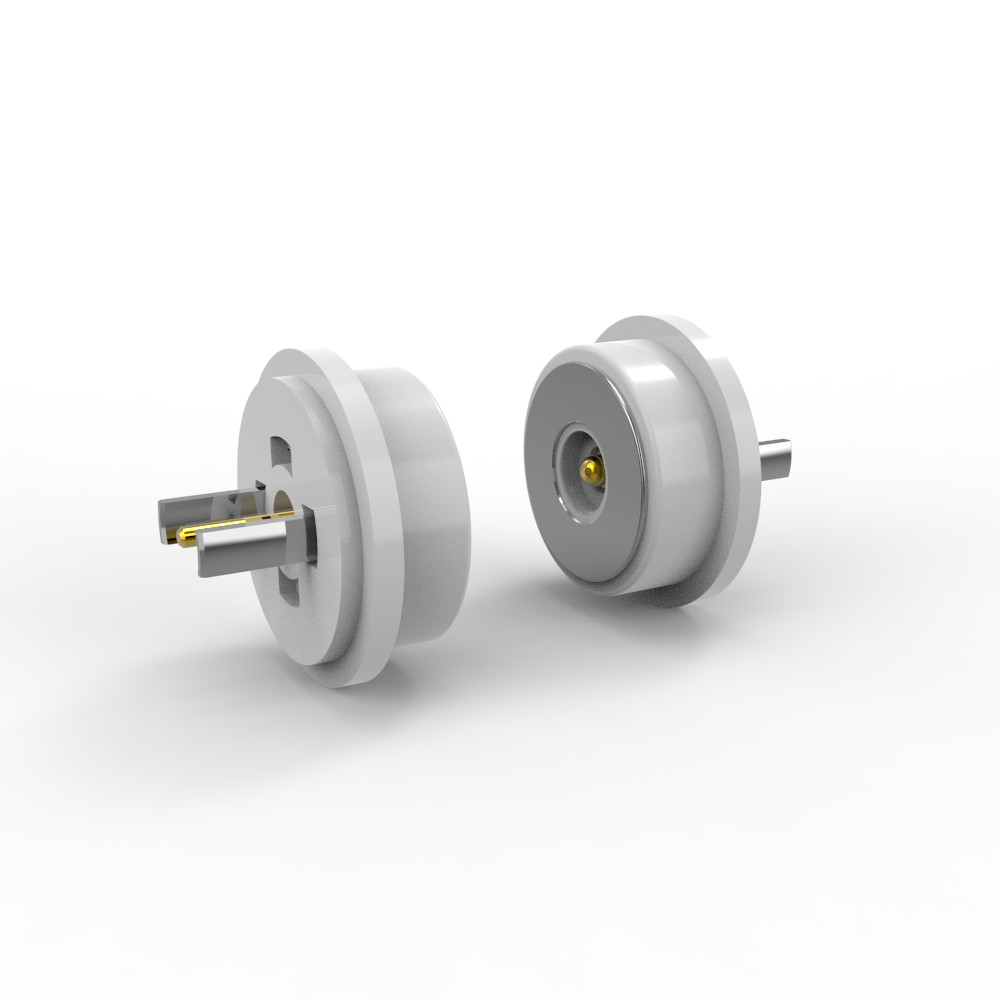

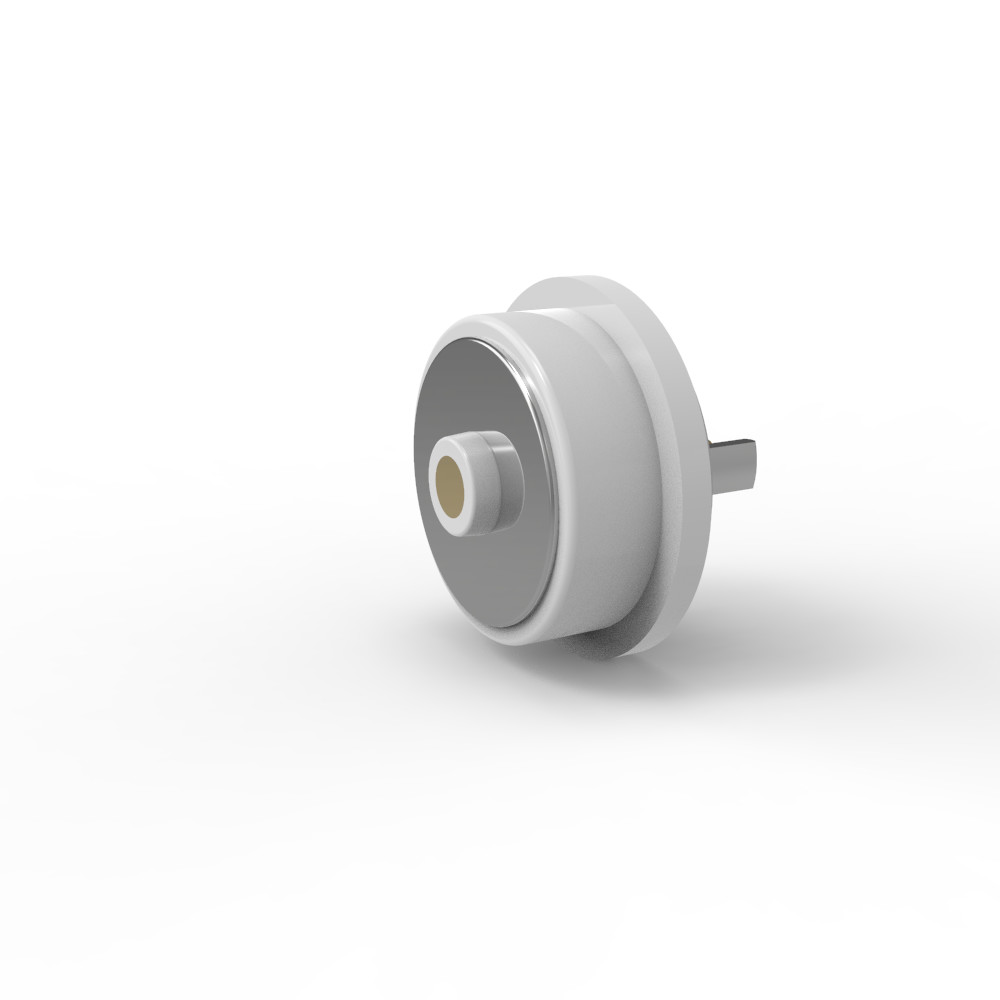

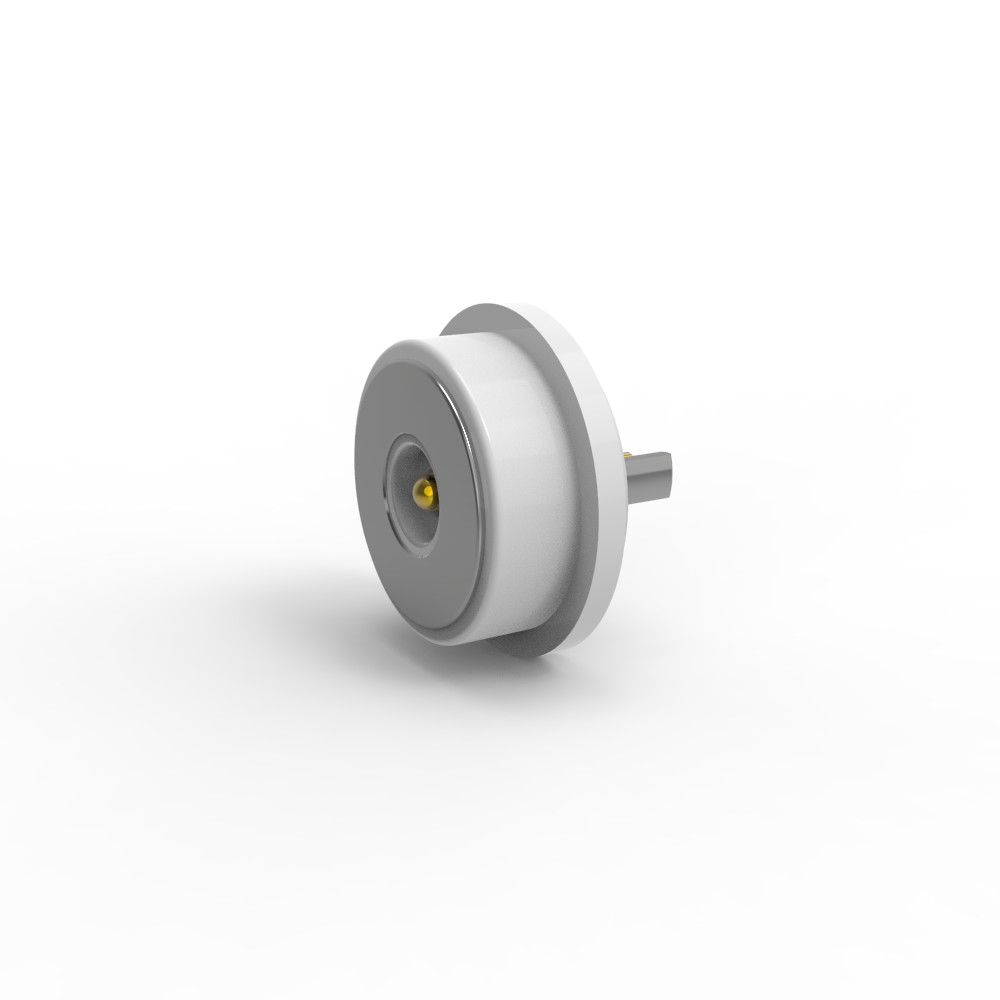

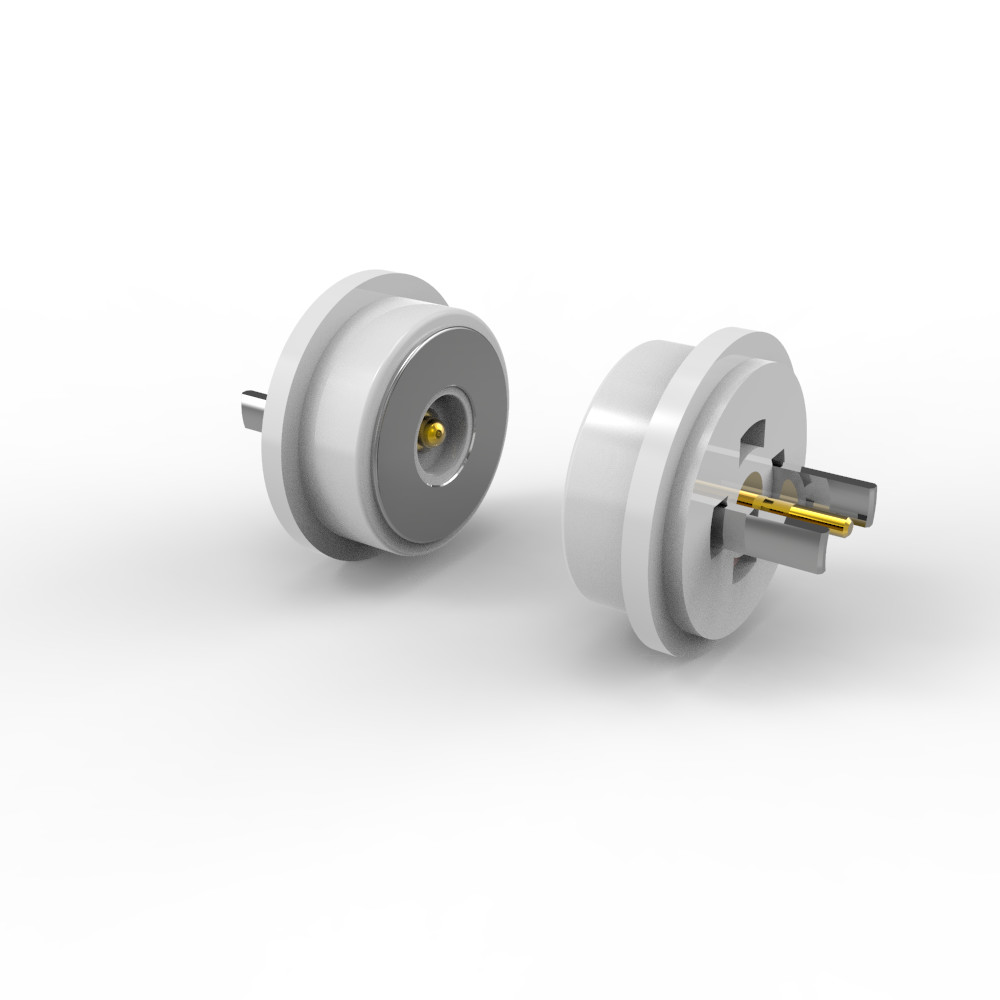

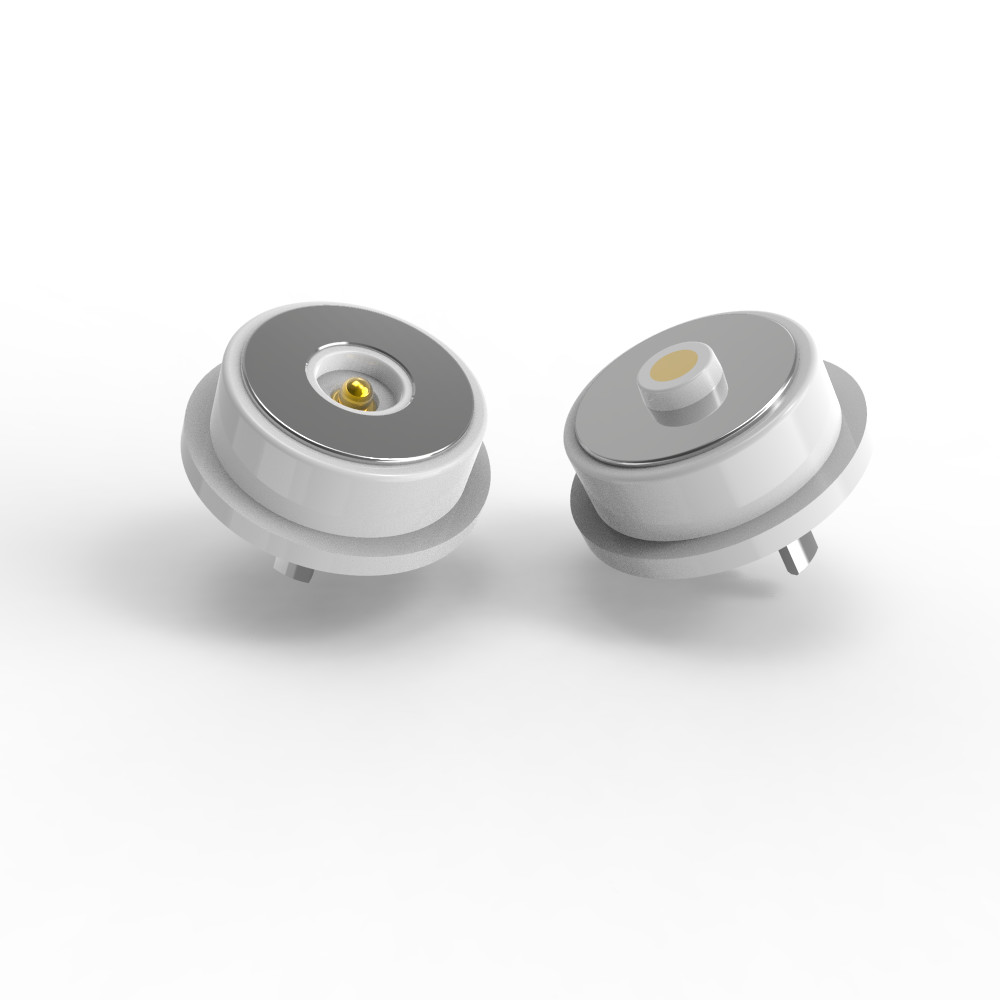

व्यास 8.0 मिमी इलेक्ट्रॉनिक उपकरण के लिए सफेद गोल चुंबकीय कनेक्टर एडाप्टर
सामग्रीः
प्लंगरः सीसा मुक्त C6801, 60 ~ 100U "Ni पर 5U" Min Au कोटिंग;
बैरलः सीसा मुक्त C6801, 60 ~ 100 यू "नी से अधिक 5 यू "मिन ऑ;
स्प्रिंगःSUS 304 कोटिंग 1U" Au;
आवासः सफेद LCP+30%GFUL94 V-0;
शेलः सीसा रहित C6801प्लेटिंग Ni
चुंबक: NdFeB N52 Plating Ni
मैकेनिकल:
स्प्रिंग बलः 60g±10g, 0.4 मिमी कार्य स्ट्रोक पर।
फुल स्टोर्क:0.6 मिमी.
यांत्रिक जीवनः50000 चक्र मिनट
विद्युत विनिर्देश:
नामित वोल्टेजः 12V DC.
रेटेड करंटः 3.0A.
संपर्क प्रतिरोधः ≤50mΩ (milliohms) प्रति पिन।
परीक्षण:
100% खुला/शॉर्ट सर्किट परीक्षण।
RoHS/REACH अनुरूप (कोई खतरनाक पदार्थ नहीं)
नमक छिड़काव परीक्षणः 48 घंटे (जंग प्रतिरोध सत्यापन) ।
उत्पाद अनुप्रयोग का वर्णन ((निम्न तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
गोल चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
गोल चुंबकीय कनेक्टर |
|
व्यास |
8.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन या अनुकूलित |
|
रंग |
काला |
|
पोगो पिन |
सीसा रहित C6801 |
|
वसंत |
SUS304 |
|
शेल |
सीसा रहित C6801 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
आवास |
सफेद एलसीपी |
|
वसंत बल |
60g±10g |
|
कामकाजी स्ट्रोक |
0.4 मिमी |
|
पूर्ण स्टोर्क |
0.6 मिमी |
|
वोल्टेज |
12 वी |
|
वर्तमान |
3.0ए |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
गोल पुरुष चुंबकीय कनेक्टर तकनीकी चित्रण
गोल महिला चुंबकीय कनेक्टर तकनीकी चित्र
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
गोल चुंबकीय कनेक्टर्स के फायदे
1. प्रयास रहित संबंध
स्वचालित अनुशोषण त्वरित, उपकरण मुक्त लगाव को सक्षम करता है; उपयोगकर्ता के अनुकूल संचालन।
2. आसान हटाने
चुंबकीय इंटरफ़ेस शारीरिक तनाव के बिना निर्बाध विच्छेदन की अनुमति देता है।
3उच्च स्थायित्व
लंबी अवधि की विश्वसनीयता के लिए 50,000 से 300,000 संभोग चक्रों का समर्थन करता है।
4. मजबूत सुरक्षा
अनुकूलन योग्य IP68 रेटेड जलरोधी और धूलरोधी डिजाइन (महिला अंत) ।
5उच्च-वर्तमान समर्थन
तेजी से चार्जिंग और ऊर्जा-गहन अनुप्रयोगों के लिए हैंडल 3A20A।
6उच्च संक्षारण प्रतिरोध
कठोर वातावरण का सामना करता है (नमक छिड़काव में 48-120 घंटे तक परीक्षण किया गया) ।
7अनुकूलन योग्य रूप कारक
उत्पाद के सौंदर्यशास्त्र से मेल खाने के लिए अनुकूलित आकार, बाजार की अपील को बढ़ाते हुए।
8. स्मार्ट ओरिएंटेशन डिटेक्शन
चुंबक की स्थिति + संरचनात्मक डिजाइन सही ध्रुवीयता और सर्किट सुरक्षा सुनिश्चित करता है।
9बहुक्रियाशील इंटरफ़ेस
पावर, सिग्नल, वीडियो, ऑडियो, डेटा (जैसे, यूएसबी 2.0) और अधिक का समर्थन करता है।
10लागत प्रभावी विकास
त्वरित अनुकूलन के लिए कम समय और कम मोल्ड लागत।
11उच्च-गुणवत्ता वाला सिग्नल संचरण
विश्वसनीय आरएफ सिग्नल प्रदर्शन (जैसे, यूएसबी 2.0 मानकों के अनुरूप) ।
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1उपभोक्ता इलेक्ट्रॉनिक्स
स्मार्टफ़ोन और टैबलेटः कुछ उपकरणों में चार्जिंग/डेटा ट्रांसफर के लिए चुंबकीय कनेक्टर का उपयोग किया जाता है।
लैपटॉप: चुंबकीय पावर कनेक्टर
पहनने योग्य उपकरण: स्मार्टवॉच और फिटनेस बैंड इनका उपयोग चार्ज करने के लिए करते हैं।
2. ऑडियो उपकरण
वायरलेस ईयरबड्स: चार्जिंग केस में अक्सर संरेखण के लिए चुंबकीय कनेक्टर होते हैं।
हेडसेट: कुछ हाई-एंड हेडफोन चुंबकीय चार्जिंग पोर्ट का उपयोग करते हैं।
3चिकित्सा उपकरण
श्रवण यंत्र: छोटे, जल प्रतिरोधी डिजाइनों के लिए चुंबकीय चार्जिंग।
पहनने योग्य मॉनिटरः चिकित्सा सेंसर के लिए सुरक्षित कनेक्शन।
4औद्योगिक एवं मोटर वाहन
रोबोटिक्स: मॉड्यूलर प्रणालियों के लिए त्वरित रिलीज़ पावर/डेटा कनेक्शन।
ईवी चार्जिंग: कुछ प्रोटोटाइप में मैग्नेटिक कनेक्टर का प्रयोग किया जाता है।
5स्मार्ट होम और आईओटी
मॉड्यूलर लाइट्स/फैंट: चुंबकीय पावर लिंक को जोड़ना आसान है।
सुरक्षा कैमरा: बैटरी से चलने वाले मॉडलों के लिए सरल चार्जिंग।
6सैन्य एवं एयरोस्पेस
कठोर वातावरण में तेजी से डिस्कनेक्ट करने के लिए मजबूत चुंबकीय कनेक्टर।
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1तेजी से प्रोटोटाइप (3-5 दिन के लिए नमूने)
●स्पीड-टू-मार्केटः तेजी से नमूना टर्नअराउंड उत्पाद विकास चक्र को तेज करता है।
● पुनरावर्ती परीक्षणः बड़े पैमाने पर उत्पादन से पहले डिजाइन में तेजी से सुधार करने की अनुमति देता है।
● लाभः ऑटोमोबाइल, चिकित्सा या उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों के लिए आदर्श जहां समय-संवेदनशील नवाचार महत्वपूर्ण है।
2लागत प्रभावी (प्रतिस्पर्धी एमओक्यू मूल्य)
●कम न्यूनतम आदेश मात्रा (एमओक्यू): स्टार्टअप या छोटे बैचों के लिए शुरुआती लागत को कम करता है।
●स्केलेबिलिटी: लचीली कीमतें प्रोटोटाइप और बड़े पैमाने पर ऑर्डर दोनों के लिए सस्ती सुनिश्चित करती हैं।
●मूल्य प्रस्तावः बजट के अनुकूल समाधानों के साथ उच्च गुणवत्ता वाले आउटपुट को संतुलित करता है।
3गुणवत्ता आश्वासन (100% स्वचालित परीक्षण)
● शून्य दोषः स्वचालित निरीक्षण (जैसे, ऑप्टिकल, इलेक्ट्रिकल, यांत्रिक) विश्वसनीयता सुनिश्चित करता है।
●संगतताः महत्वपूर्ण परीक्षणों में मानव त्रुटि को समाप्त करता है (जैसे, संपर्क प्रतिरोध, नमक स्प्रे, चक्र जीवन) ।
●अनुपालनः सख्त उद्योग मानकों (ROHS, REACH, ऑटोमोटिव ग्रेड) को पूरा करता है।
4उच्च तकनीक उत्पादन और सटीक इंजीनियरिंग
●उन्नत विनिर्माणः सीएनसी मशीनिंग, सटीक मुद्रांकन और माइक्रो-प्लेटिंग (उदाहरण के लिए, कनेक्टर्स के लिए Au/Ni) ।
●सामग्री विशेषज्ञताः विशेष सामग्री (एलसीपी, एसयूएस 304, एनडीएफईबी चुंबक, सीसा मुक्त पीतल) में महारत हासिल करना।
●अनुप्रयोग-विशिष्ट समाधानः जटिल घटकों के लिए अनुकूलित
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
