| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VIC2500C / VIC2500D |
| दस्तावेज: | VIC2500C.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय पोगो पिन कनेक्टर | मैग्नेट: | NDFEB N52 |
|---|---|---|---|
| पोगो पिन: | सीसा-मुक्त C6801 | वसंत: | एसयूएस 304 |
| सीप: | सीसा-मुक्त C6801 | आवास: | सफेद LCP+30%GFUL94 V-0 |
| रंग: | सफेद | मौजूदा: | 3A |
| वोल्टेज: | 12V | स्प्रिंग का बल: | 60 ग्राम ± 10 |
| पूर्ण भंडार: | 1.2 मिमी | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| प्रमुखता देना: | सफेद चुंबकीय पोगो पिन कनेक्टर,चुंबकीय पोगो पिन कनेक्टर्स 2 पिन,पुरुष और महिला कनेक्टर 8.0 मिमी |
||

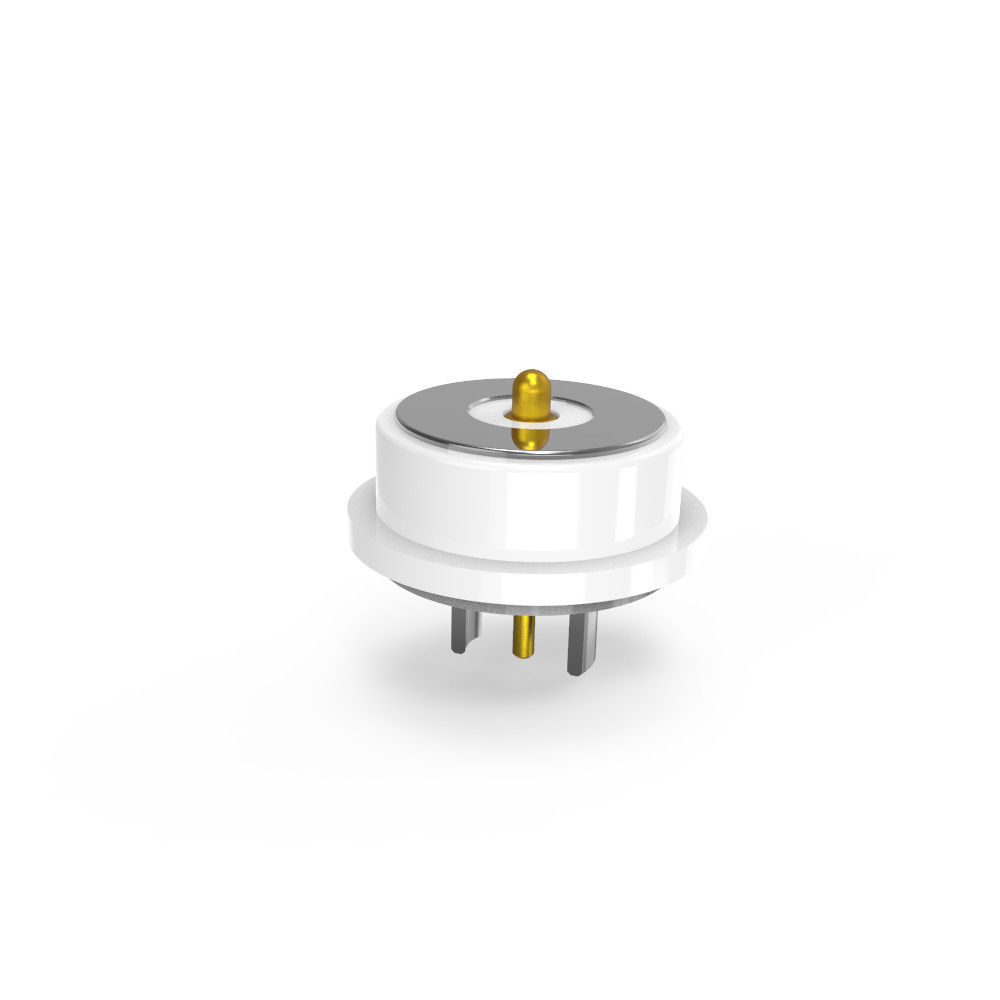

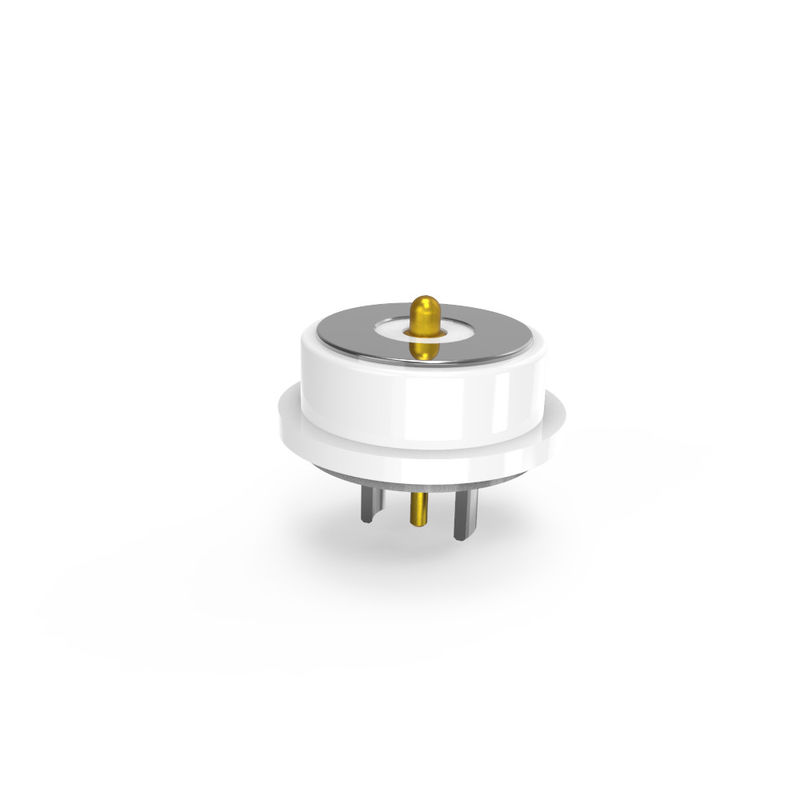

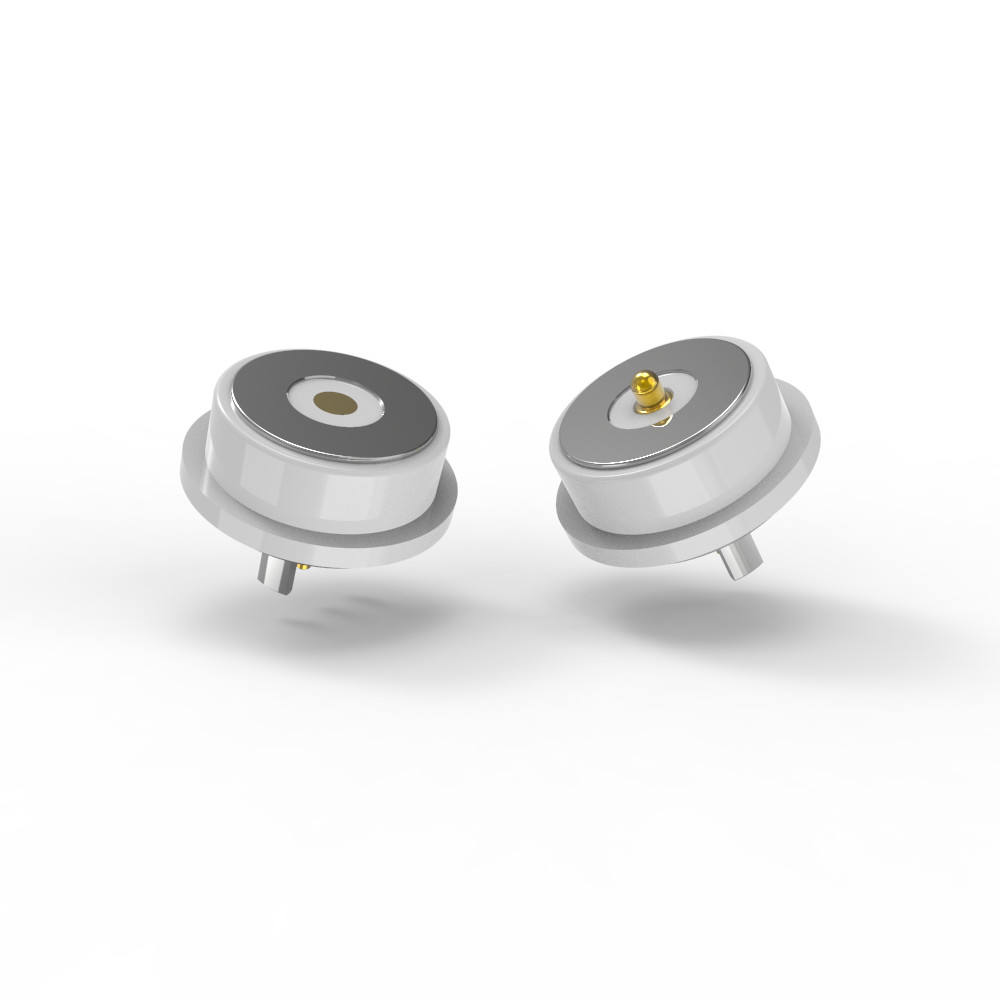

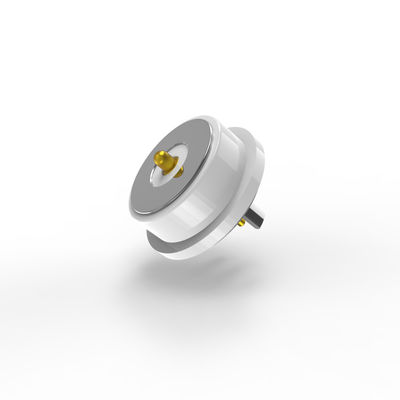

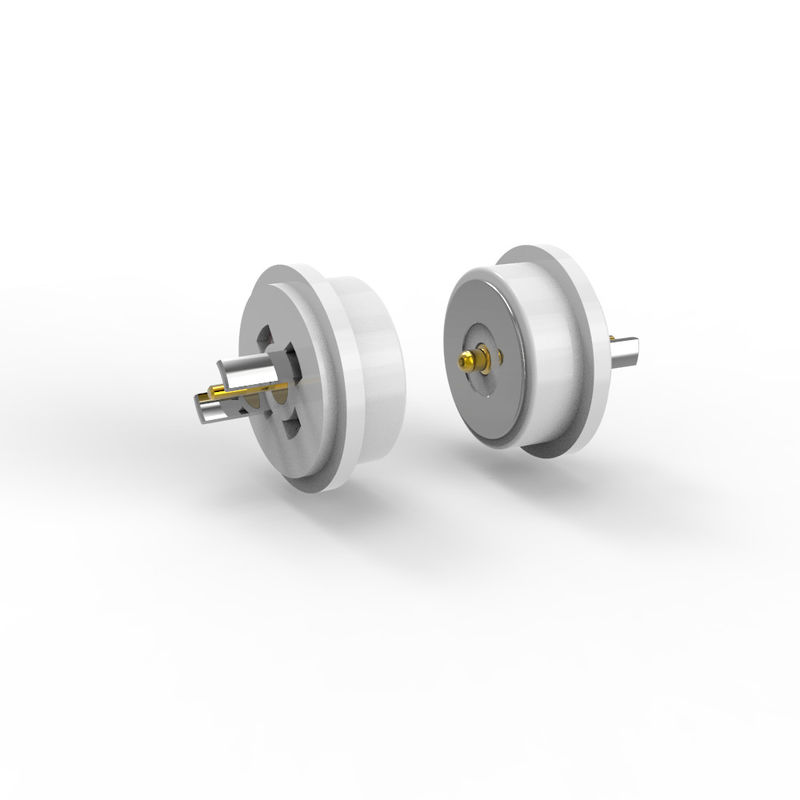

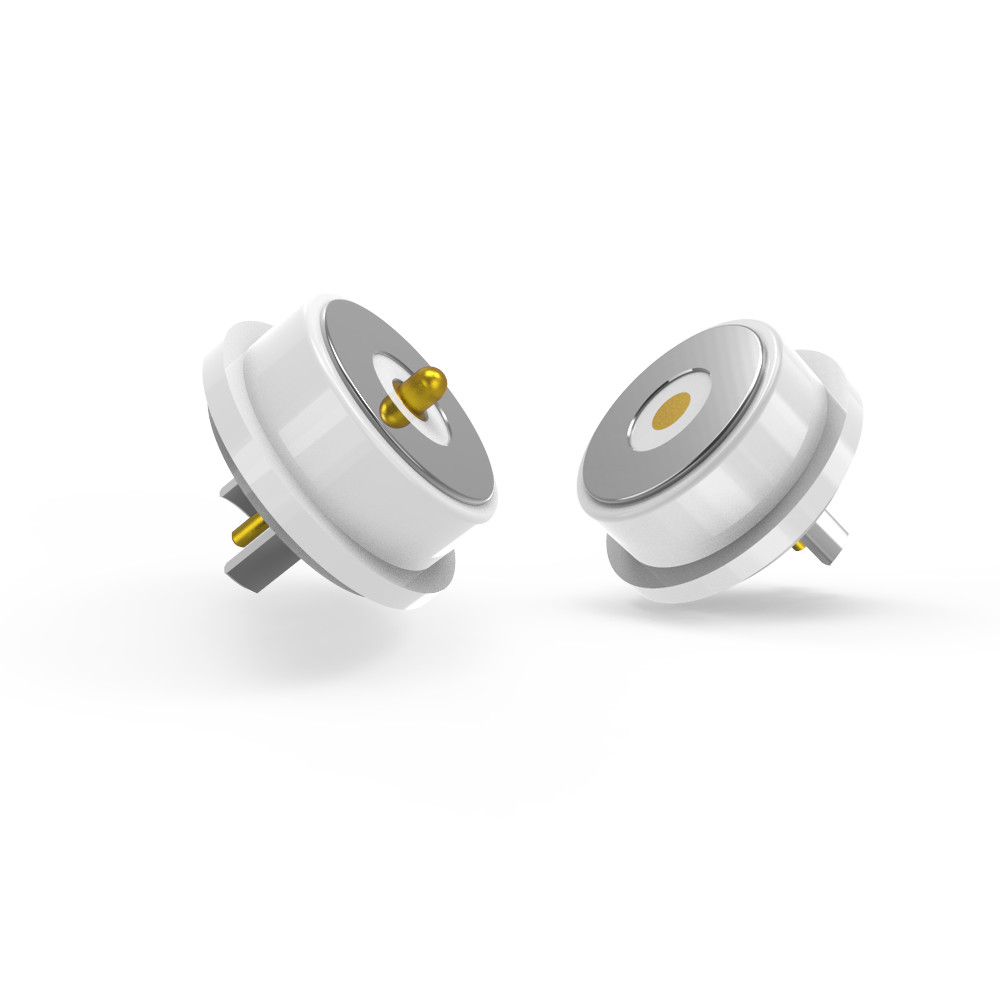

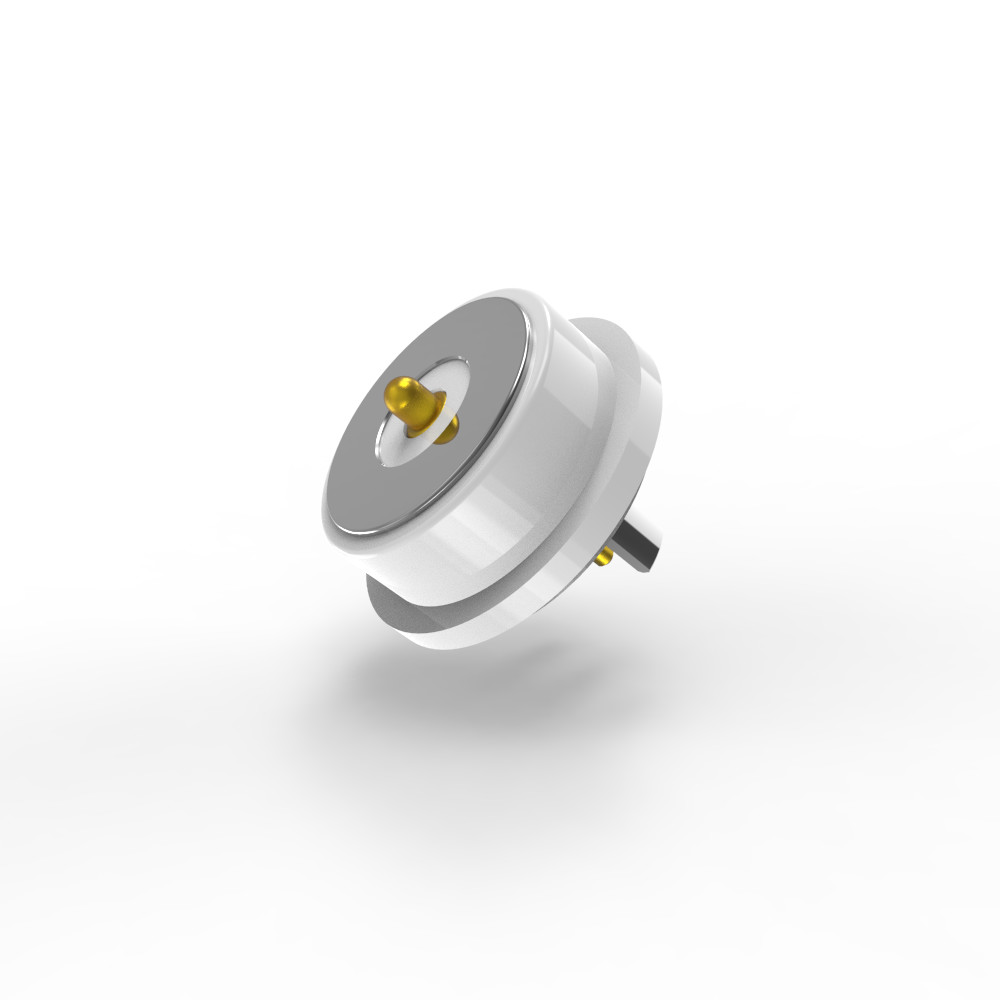

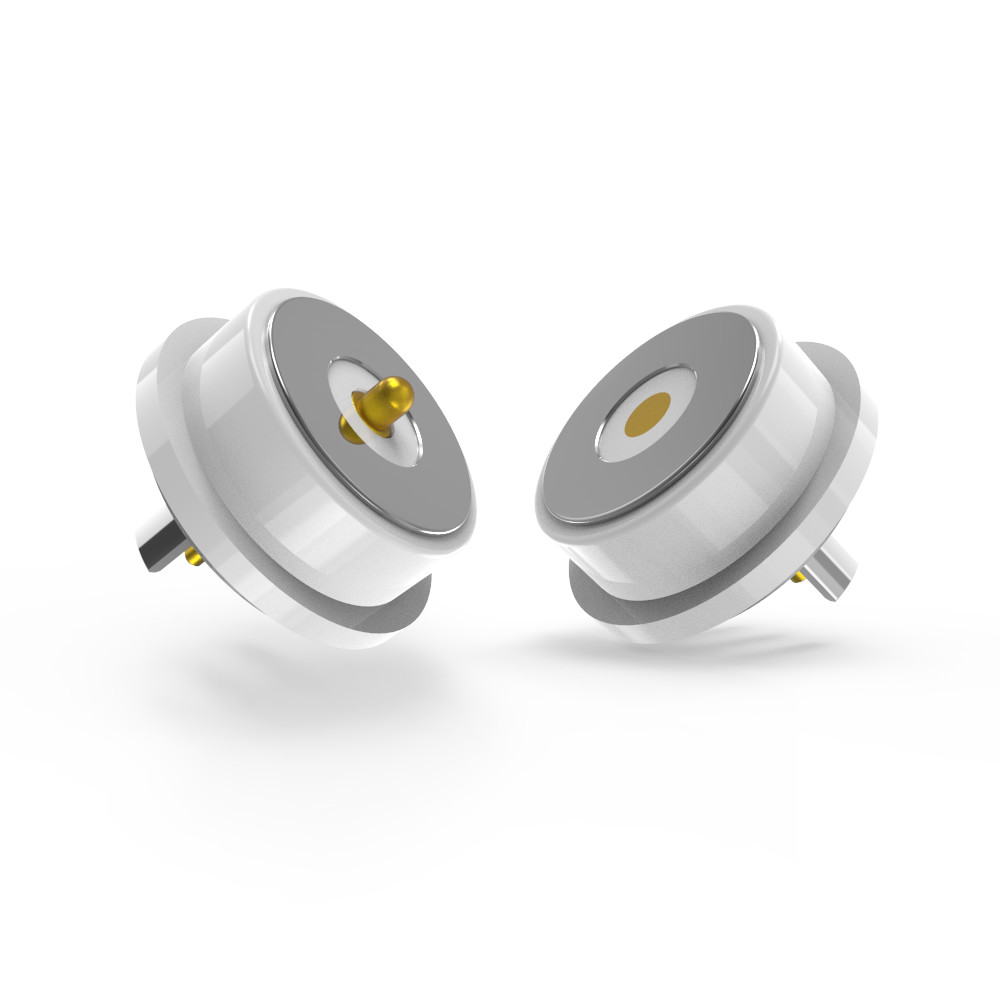

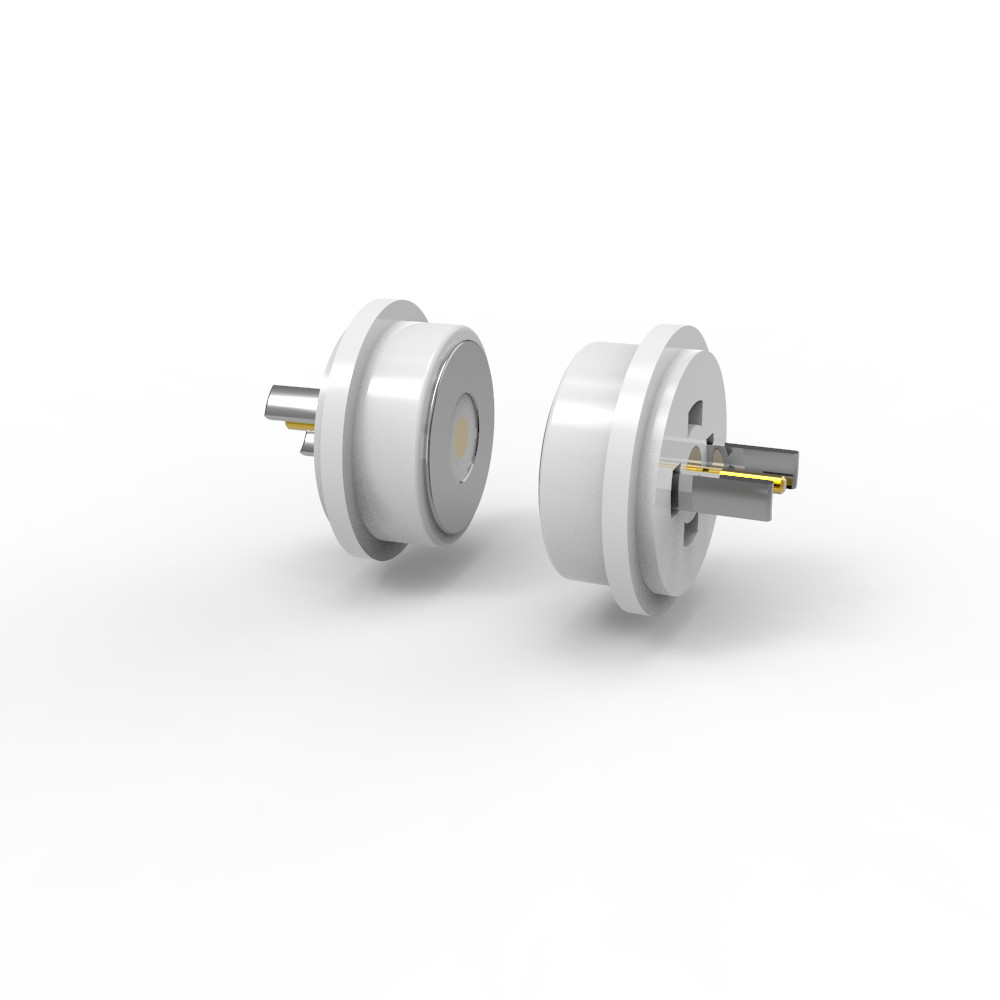

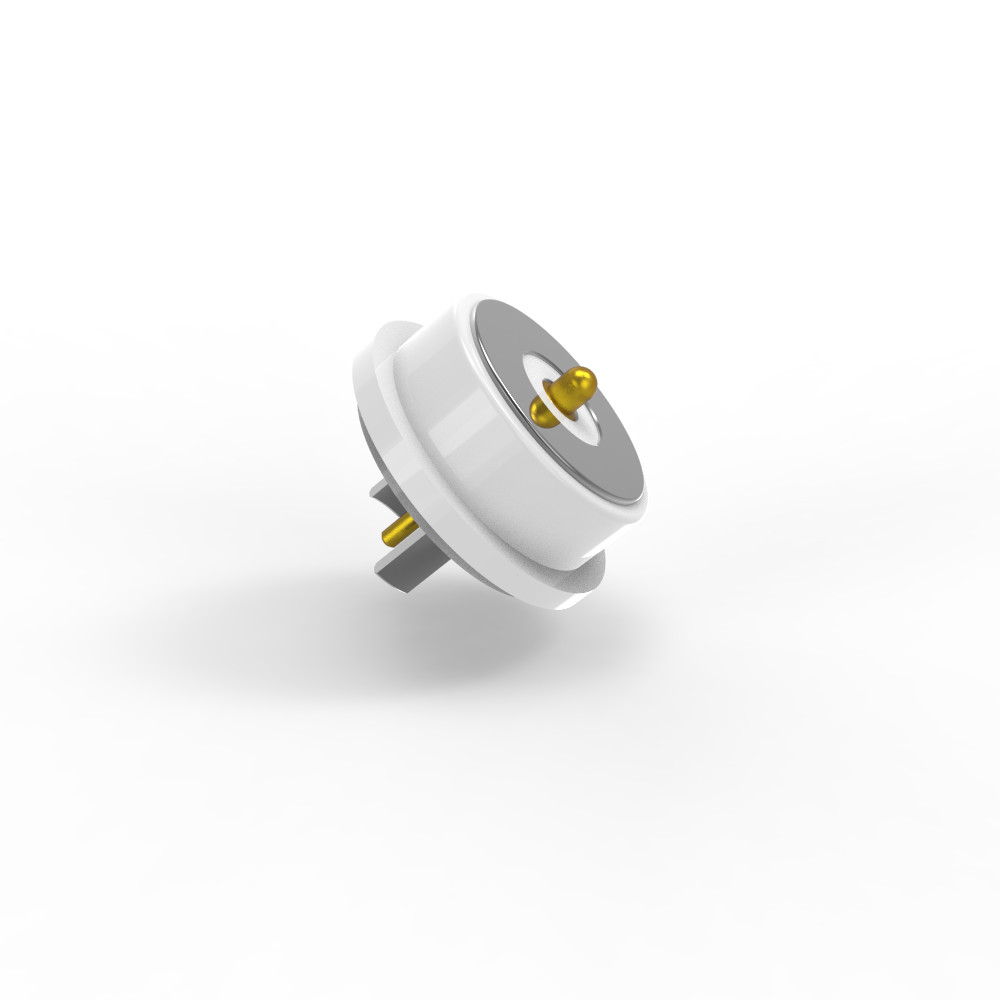

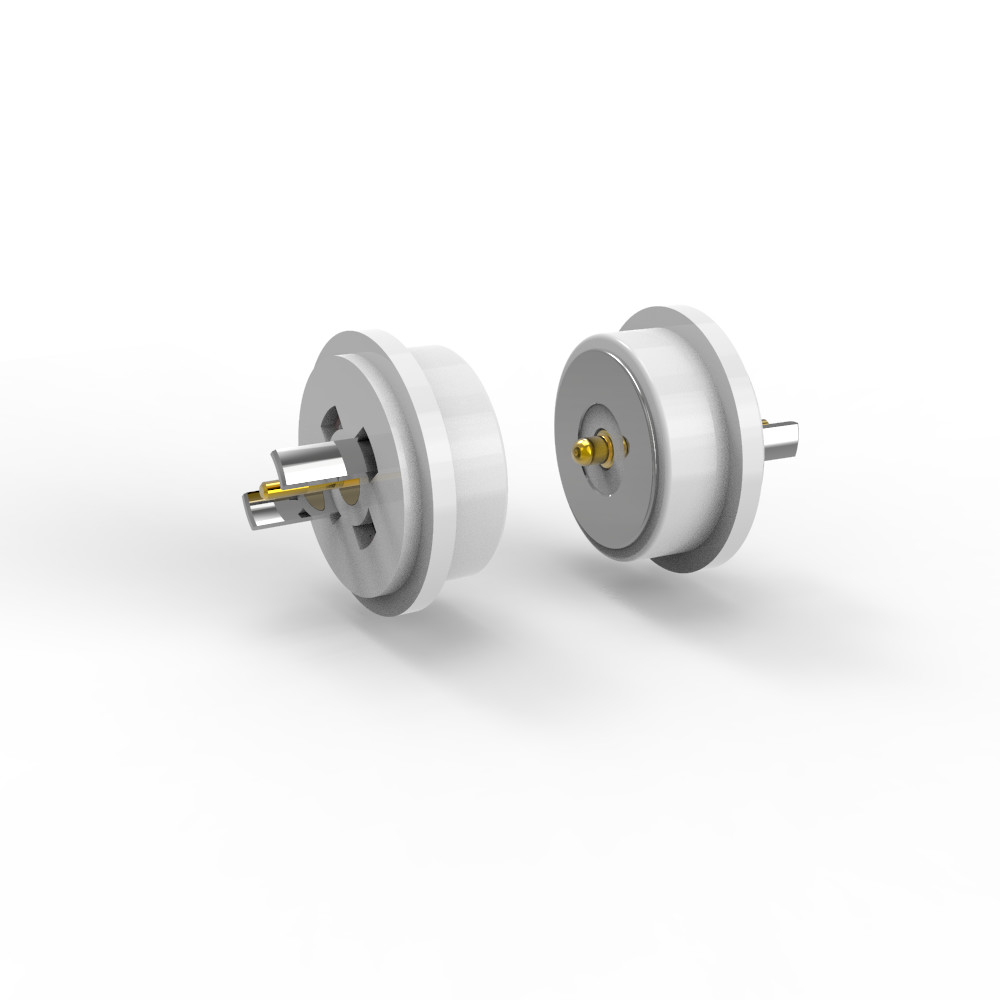

पोगो पिन कनेक्टर पुरुष और महिला 8.0 मिमी के साथ सफेद गोल चुंबकीय कनेक्टर
1सामग्री विनिर्देश
.प्लंगर और बैरल:
आधार सामग्री: सीसा रहित पीतल (C6801)
आवरणः संक्षारण प्रतिरोध और चालकता के लिए न्यूनतम 5μ" (माइक्रोइंच) सोना (Au) 60 ′′100μ" निकेल (Ni) से अधिक।
.वसंत:
सामग्रीः स्टेनलेस स्टील SUS 304
आवरणः प्रवाहकता के लिए 1μ "सोना (Au) ।
.आवास:
सामग्रीः 30% ग्लास फाइबर (जीएफ) के साथ सफेद एलसीपी (तरल क्रिस्टल पॉलिमर), यूएल 94 वी -0 रेटेड (ज्वाला retardant) ।
.शेलः
सामग्रीः निकल (नी) के साथ सीसा मुक्त पीतल (सी6801)
.चुंबक:
सामग्रीः नीओडियमियम आयरन बोरॉन (NdFeB) ग्रेड N52 (उच्च चुंबकीय शक्ति) निकेल प्लेटिंग के साथ।
2मैकेनिकल विनिर्देश
.स्प्रिंग फोर्सः 60g ± 10g 1.0 मिमी के कामकाजी स्ट्रोक पर (एक्टिवेशन फोर्स) ।
.पूर्ण स्ट्रोकः 1.2 मिमी (कुल यात्रा दूरी)
.यांत्रिक जीवनः कम से कम 50,000 चक्र (स्थायित्व) ।
.सक्रियण तंत्र: संभवतः चुंबकीय (NdFeB चुंबक के माध्यम से) एक पिंपल-स्प्रिंग सिस्टम के साथ।
विद्युत:
वोल्टेज:12 वी.
वर्तमानः3.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
परीक्षण:
100% खुला/शॉर्ट सर्किट परीक्षण।
RoHS/REACH अनुरूप (कोई खतरनाक पदार्थ नहीं)
नमक छिड़काव परीक्षणः 48 घंटे (जंग प्रतिरोध सत्यापन) ।
उत्पाद अनुप्रयोग का वर्णन ((निम्न तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2वेल्डिंग के बाद तारों को बनाने और कैप्सूल करना;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
गोल चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
गोल चुंबकीय कनेक्टर |
|
व्यास |
8.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन या अनुकूलित |
|
रंग |
सफेद |
|
पोगो पिन |
सीसा रहित C6801 |
|
वसंत |
SUS304 |
|
शेल |
सीसा रहित C6801 |
|
आवास |
सफेद LCP+30%GFUL94 V-0 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
वसंत बल |
60g±10g |
|
कामकाजी स्ट्रोक |
1.0 मिमी |
|
पूर्ण स्टोर्क |
1.2 मिमी |
|
वोल्टेज |
12 वी |
|
वर्तमान |
3.0ए |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
गोल पुरुष चुंबकीय कनेक्टर तकनीकी चित्रण
गोल महिला चुंबकीय कनेक्टर तकनीकी चित्र
अनुशंसित पीसीबी लेआउटः
लेआउट सहिष्णुताः±0.05 मिमी
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
● पहनने योग्य उपकरण(स्मार्टवॉच, एआर/वीआर हेडसेट)
● चिकित्सा उपकरण(पोर्टेबल निदान)
● औद्योगिक आईओटी(मॉड्यूलर सेंसर, रोबोटिक्स)
● उपभोक्ता इलेक्ट्रॉनिक्स(चुंबकीय चार्जिंग डॉक) ect..
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
●तेज़ प्रोटोटाइप: नमूनों के लिए 3-5 दिन
●लागत प्रभावी: प्रतिस्पर्धी एमओक्यू मूल्य निर्धारण
●गुणवत्ता आश्वासन: 100% स्वचालित परीक्षण
●उच्च तकनीक उत्पादनसटीक इंजीनियरिंग के साथ
●व्यवस्थित गुणवत्ता नियंत्रणनिरंतर प्रदर्शन के लिए
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
