| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RC-1210-A02-11 |
| दस्तावेज: | RC-1210-A02-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | पीवीसी, पीतल, पीई |
|---|---|---|---|
| स्प्रिंग का बल: | 160 ग्राम ± 20g | कामकाजी स्टोर्क: | 0.7 मिमी |
| मौजूदा: | 5.0ए | वोल्टेज: | 12V |
| केबल की लंबाई: | 60 मिमी | रंग: | काला |
| नमक स्प्रे परीक्षण: | 24 घंटों | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | ||
| प्रमुखता देना: | 20 मिमी चुंबकीय केबल कनेक्टर,चुंबकीय केबल कनेक्टर 5A,चुंबकीय डीसी कनेक्टर परिपत्र |
||

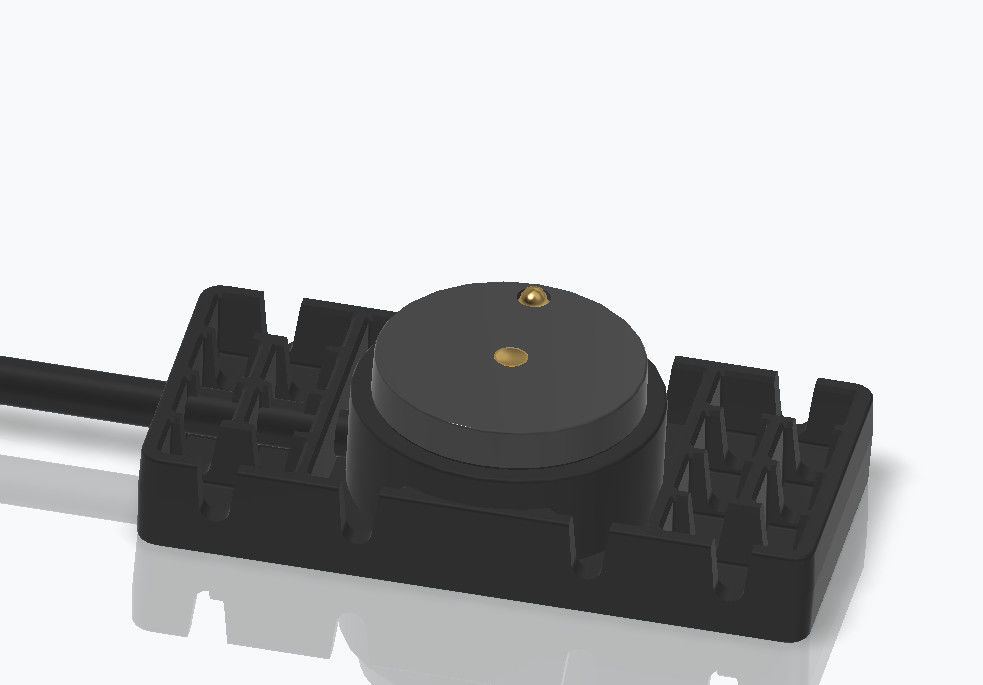

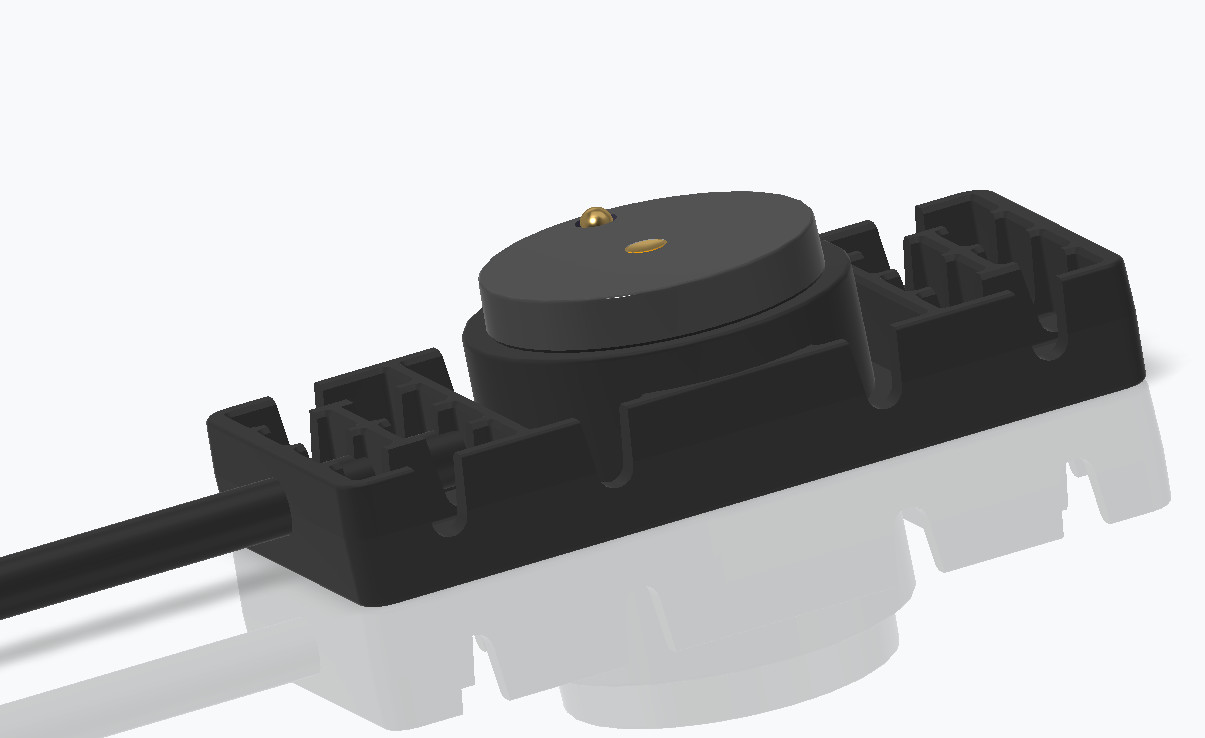

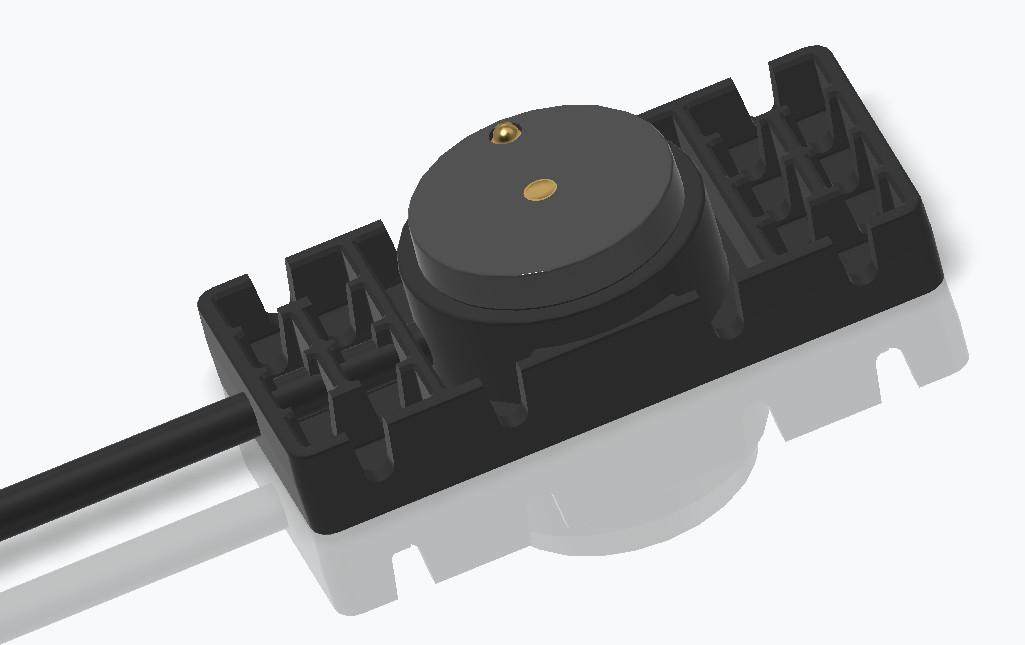

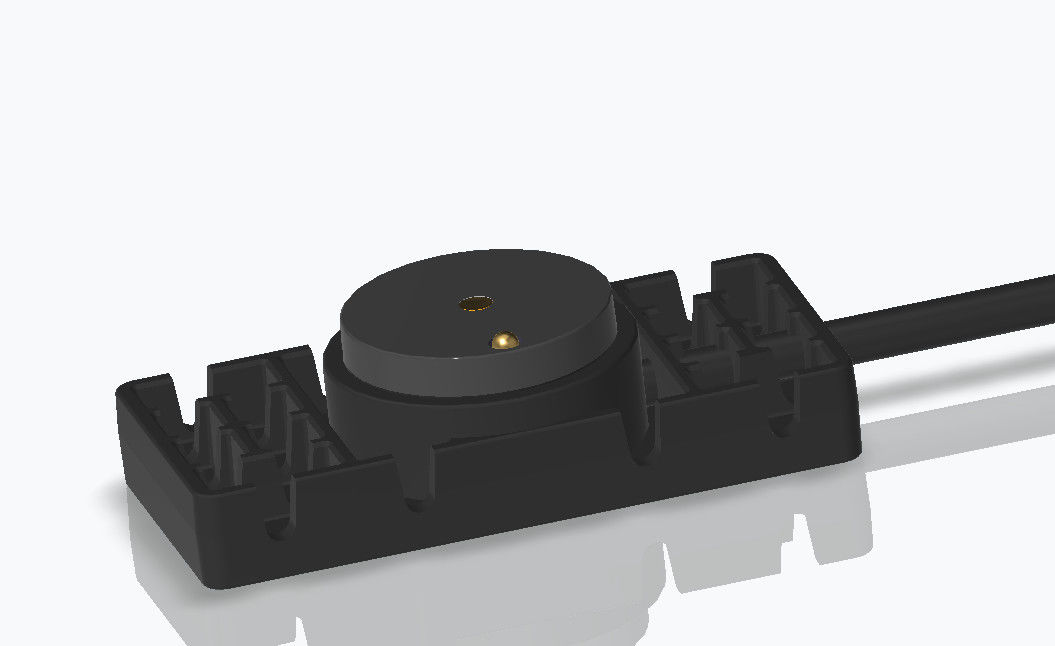

व्यास 20 मिमी परिपत्र 2 पिन चुंबकीय डीसी चार्जिंग केबल कनेक्टर 5 ए
चुंबकीय केबल कनेक्टर और महिला चुंबकीय कनेक्टर सभी सामग्री RoHS और REACH अनुपालन के अनुरूप हैं।
सभी चुंबकीय केबल कनेक्टर 100% शॉर्ट एंड ओपन सर्किट टेस्ट पास हुए।
एमपारिस्थितिकीः
- संपर्क बलः 160g±20g 0.7 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः50,000चक्र
विद्युत:
- नाममात्र वोल्टेजःDC12V;नाममात्र वोल्टेजः5AMax.
संपर्क प्रतिरोधः ≤ 50mΩ (milliohms) प्रति पिन (अधिकतम)
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +80°C
-पर्यावरण परीक्षण: नमक स्प्रे 24 घंटे,
ओवर मोल्डिंगःपीवीसी ब्लैक
आंतरिक मोल्ड सामग्रीः पीई पारदर्शी
टीपीसी प्लगःटीपीसी महिला प्लग
तारःOD3.5 4C 2C 22AWG 2C 28AWG काला पीवीसी
चुंबकीय प्लग: चुंबकीय पुरुष प्लग
2 पिन पुरुष चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
परिपत्र चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष |
|
पिन |
2पिन या अनुकूलित |
|
केबल |
पीवीसी |
|
केबल की लंबाई |
60 मिमी |
|
रंग |
काला |
|
पोगो पिन |
पीतल |
|
वसंत बल |
160घ±20g, 0 पर।7मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
5.0AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र चुंबकीय केबल कनेक्टर तकनीकी चित्र
डीसी चुंबकीय केबल कनेक्टर कनेक्शन का नोड
पैकेजिंग दृश्यः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1चुंबकीय कनेक्टर्स में विशेषज्ञता
● केंद्रित अनुसंधान एवं विकास: यूपीई के पास चुंबकीय कनेक्टरों में समर्पित अनुभव है
●अनुकूलनः यूपीई आपकी आवश्यकताओं के अनुसार चुंबक की ताकत, पिन प्लेटिंग (50mΩ प्रतिरोध के लिए सोना/निकल) और आवास सामग्री (काला पीबीटी/नायलॉन) को अनुकूलित कर सकता है।
2उच्च स्थायित्व और अनुपालन
●10,000+ चक्र की गारंटीः आपके यांत्रिक जीवन की मांग को पूरा करने के लिए उनके कनेक्टरों को शायद कठोर परीक्षणों से गुजरना चाहिए।
●प्रमाणीकरणः यूएल, या RoHS मानकों के अनुरूप उपभोक्ता/चिकित्सा बाजारों के लिए महत्वपूर्ण।
3प्रतिस्पर्धी विनिर्माण
●लागत प्रभावी उपकरणः यूपीई छोटे से मध्यम बैचों के लिए प्रतिस्पर्धी मूल्य के साथ कम एमओक्यू (जैसे, 1K ₹ 5K यूनिट) की पेशकश कर सकता है।
●गुणवत्ता नियंत्रणः विश्वसनीयता सुनिश्चित करने के लिए संपर्क प्रतिरोध, खींचने की शक्ति और वर्तमान भार के लिए इन-हाउस परीक्षण।
4तेजी से प्रोटोटाइप और समर्थन
●दिनों में 3 डी नमूनेः फिट/फंक्शन चेक के लिए रैपिड प्रोटोटाइपिंग
●इंजीनियरिंग सपोर्टः पिनआउट अनुकूलन, ईएमआई परिरक्षण या जलरोधक (आईपी 68) के साथ सहायता।
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिः
50% जमा (पूर्व भुगतान): उत्पादन लागत (सामग्री, श्रम) को कवर करता है।
50% शेष राशि (शिपमेंट से पहले भुगतान): दोनों पक्षों से गुणवत्ता नियंत्रण और प्रतिबद्धता सुनिश्चित करता है।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
