| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RC-1173-A05-11 |
| दस्तावेज: | RC-1173-A05-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | पीवीसी, पीतल, एनडीएफईबी एन 52 |
|---|---|---|---|
| स्प्रिंग का बल: | 35 ग्राम ± 5g | कामकाजी स्टोर्क: | 0.85 मिमी |
| मौजूदा: | 1.5A | वोल्टेज: | 5V |
| केबल की लंबाई: | 300 एमएम | रंग: | काला |
| नमक स्प्रे परीक्षण: | 48एच | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | ||
| प्रमुखता देना: | 5 पिन चुंबकीय केबल कनेक्टर,चुंबकीय केबल कनेक्टर 2.54 मिमी पिच,वसंत लोड तार कनेक्टर्स अनुकूलित |
||

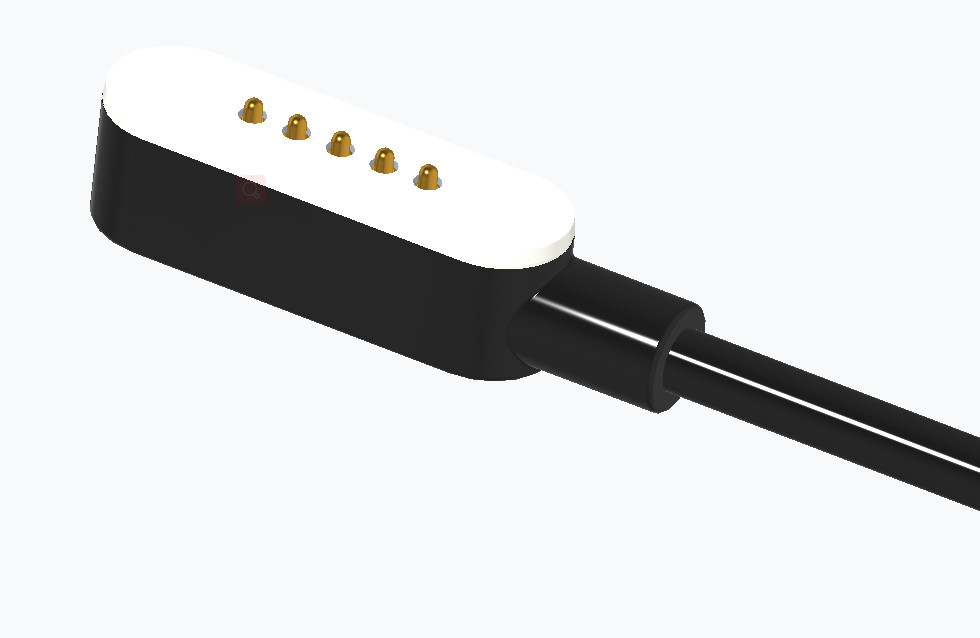

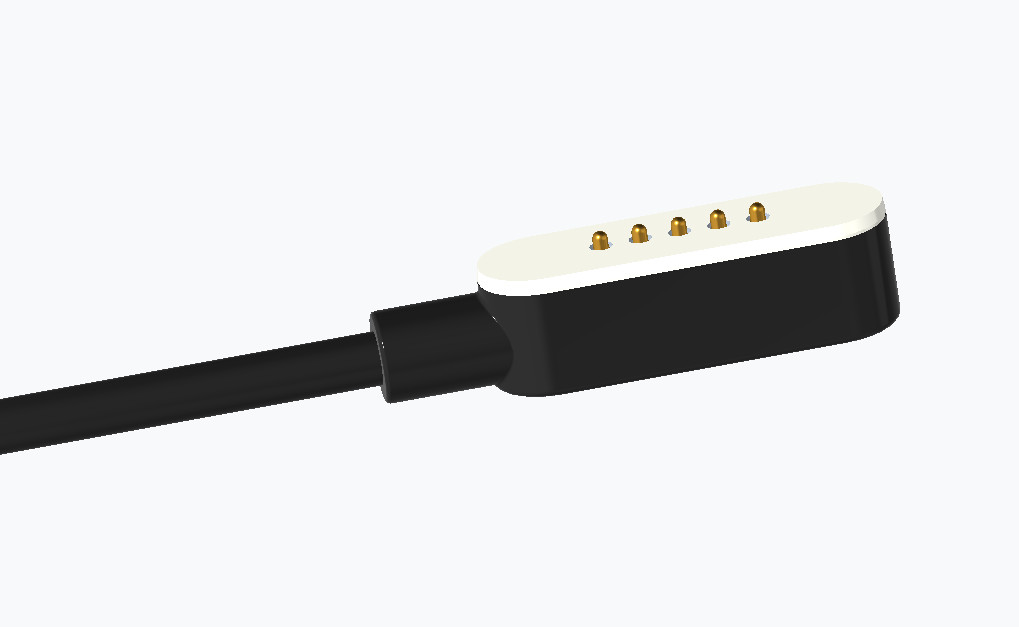

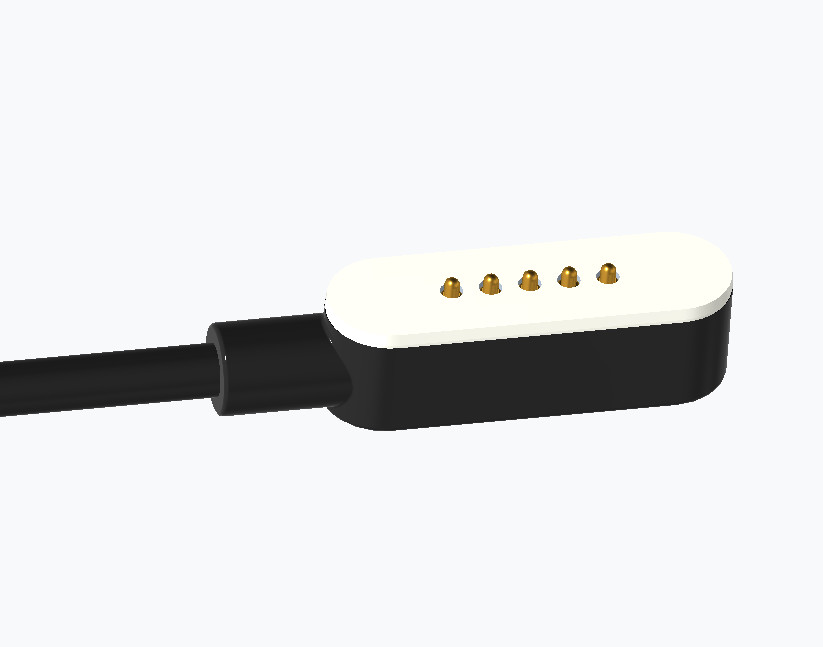

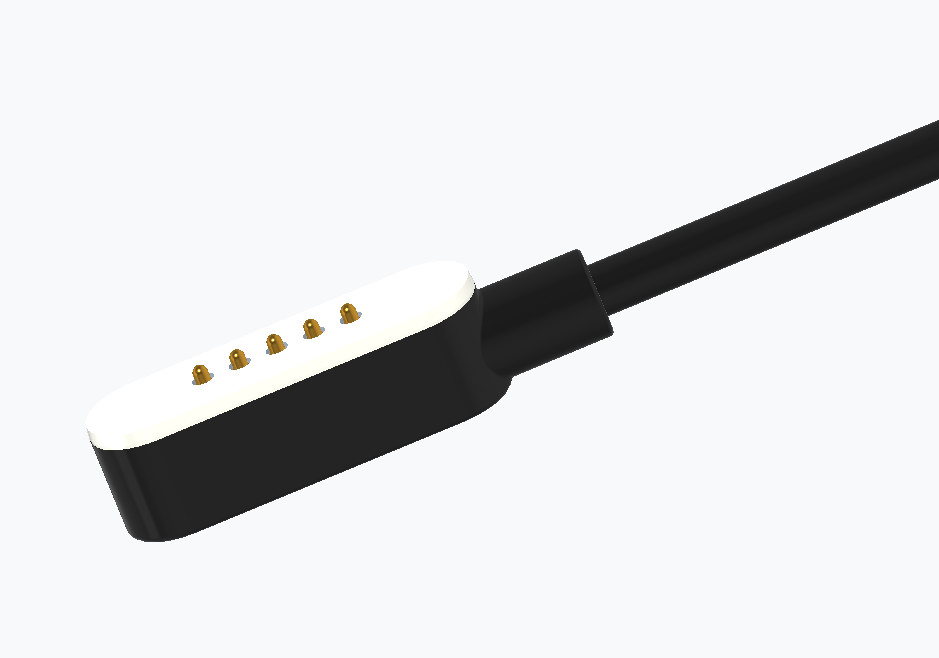

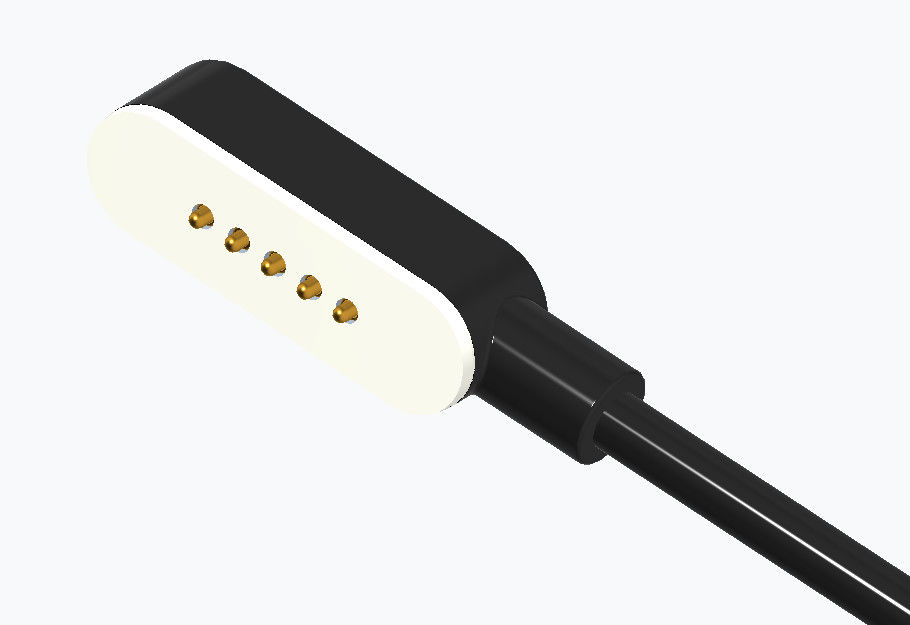

2.54 मिमी पिच पुरुष 5 पिन स्प्रिंग लोड pogo पिन चुंबकीय केबल कनेक्टर
- सामग्री और कोटिंग ROHS और REACH मानकों के अनुरूप हैं
मैकेनिकल:
- संपर्क बलः 35g±5g 0.85 मिमी काम करने वाले स्टोर्क पर
- यांत्रिक जीवनः 10,000 चक्र (न्यूनतम)
विद्युत:
- नाममात्र वोल्टेजःDC5V;नाममात्र वोल्टेजः1.5A मैक्स.
-संपर्क प्रतिरोध (स्प्रिंग पिन): ≤50mΩ (milliohms)
यूएसबी 20: यूएसबी/एएम एकीकृत प्रकार (5V 2A के अधिभार और शॉर्ट सर्किट सुरक्षा के साथ)
आंतरिक मोल्ड सामग्रीः पीई
5 पिन पुरुष चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
5 पिन चुंबकीय केबल कनेक्टर |
|
प्रकार |
पुरुष |
|
पिन |
5पिन या अनुकूलित |
|
तार |
पीवीसी |
|
उत्पाद की लंबाई |
300 मिमी |
|
रंग |
काला |
|
पोगो पिन |
पीतल |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
वसंत बल |
35g±5जी, 0 पर।85मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
1.50AMax |
|
वोल्टेज |
डीसी 5 वी |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
5 पिन चुंबकीय केबल कनेक्टर तकनीकी चित्र
5 पिन चुंबकीय केबल कनेक्टर कनेक्शन का नोड
पैकेजिंग दृश्यः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है क्योंकि उनकी सुविधा, विश्वसनीयता और आकस्मिक टग से क्षति को रोकने की क्षमता है। यहां कुछ सामान्य अनुप्रयोग हैंः
1उपभोक्ता इलेक्ट्रॉनिक्स
●स्मार्टफ़ोन और टैबलेटः चार्ज करने के लिए उपयोग किया जाता है (जैसे, आईफ़ोन के लिए मैगसेफ़, चुंबकीय चार्जिंग एडाप्टर) ।
●पहनने योग्य उपकरणः स्मार्टवॉच, वायरलेस ईयरबड्स (जैसे, Apple Watch चार्जर) ।
●लैपटॉप और सहायक उपकरण: चुंबकीय चार्जिंग पोर्ट (पुराने मैकबुक मैगसेफ कनेक्टर)
2चिकित्सा उपकरण
●पहनने योग्य स्वास्थ्य मॉनिटरः ईसीजी पैच, ग्लूकोज मॉनिटर।
●सर्जिकल और डायग्नोस्टिक उपकरण: सुरक्षित, त्वरित-डिस्कनेक्ट पावर/डेटा कनेक्शन।
●श्रवण यंत्र: चुंबकीय चार्जिंग समाधान।
3औद्योगिक एवं मोटर वाहन
●ऑटोमोटिव सेंसर और डायग्नोस्टिक्सः आसानी से कनेक्ट करने योग्य परीक्षण उपकरण।
●रोबोटिक्स और ड्रोन: त्वरित रिलीज़ सुरक्षा के साथ सुरक्षित पावर/डेटा ट्रांसफर।
●एलईडी लाइटिंग सिस्टम: मॉड्यूलर चुंबकीय पावर कनेक्टर।
4समुद्री एवं बाहरी उपकरण
●जलरोधक उपकरण: कठोर इलेक्ट्रॉनिक्स के लिए चुंबकीय चार्जिंग (पोर्ट जंग से बचने के लिए) ।
●गोताखोरी और सैन्य उपकरण: कठोर वातावरण में सुरक्षित कनेक्शन।
5आईओटी और स्मार्ट होम डिवाइस
●स्मार्ट लॉक और कैमरेः छेड़छाड़ प्रतिरोधी बिजली कनेक्शन।
●मॉड्यूलर उपकरण: संलग्न करने के लिए आसान परिधीय उपकरण (जैसे, चुंबकीय रसोई गैजेट्स) ।
6ऊर्जा और बिजली उपकरण
●बैटरी पैकः उपकरण और ड्रोन के लिए त्वरित-स्वैप चुंबकीय कनेक्शन।
●सौर पैनल: चुंबकीय कनेक्टरों को आसानी से स्थापित करें।
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
1तेजी से प्रोटोटाइप (3-5 दिन के लिए नमूने)
●स्पीड-टू-मार्केटः तेजी से नमूना टर्नअराउंड उत्पाद विकास चक्र को तेज करता है।
● पुनरावर्ती परीक्षणः बड़े पैमाने पर उत्पादन से पहले डिजाइन में तेजी से सुधार करने की अनुमति देता है।
● लाभः ऑटोमोबाइल, चिकित्सा या उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों के लिए आदर्श जहां समय-संवेदनशील नवाचार महत्वपूर्ण है।
2लागत प्रभावी (प्रतिस्पर्धी एमओक्यू मूल्य)
●कम न्यूनतम आदेश मात्रा (एमओक्यू): स्टार्टअप या छोटे बैचों के लिए शुरुआती लागत को कम करता है।
●स्केलेबिलिटी: लचीली कीमतें प्रोटोटाइप और बड़े पैमाने पर ऑर्डर दोनों के लिए सस्ती सुनिश्चित करती हैं।
●मूल्य प्रस्तावः बजट के अनुकूल समाधानों के साथ उच्च गुणवत्ता वाले आउटपुट को संतुलित करता है।
3गुणवत्ता आश्वासन (100% स्वचालित परीक्षण)
● शून्य दोषः स्वचालित निरीक्षण (जैसे, ऑप्टिकल, इलेक्ट्रिकल, यांत्रिक) विश्वसनीयता सुनिश्चित करता है।
●संगतताः महत्वपूर्ण परीक्षणों में मानव त्रुटि को समाप्त करता है (जैसे, संपर्क प्रतिरोध, नमक स्प्रे, चक्र जीवन) ।
●अनुपालनः सख्त उद्योग मानकों (ROHS, REACH, ऑटोमोटिव ग्रेड) को पूरा करता है।
4उच्च तकनीक उत्पादन और सटीक इंजीनियरिंग
●उन्नत विनिर्माणः सीएनसी मशीनिंग, सटीक मुद्रांकन और माइक्रो-प्लेटिंग (उदाहरण के लिए, कनेक्टर्स के लिए Au/Ni) ।
●सामग्री विशेषज्ञताः विशेष सामग्री (एलसीपी, एसयूएस 304, एनडीएफईबी चुंबक, सीसा मुक्त पीतल) में महारत हासिल करना।
●अनुप्रयोग-विशिष्ट समाधानः जटिल घटकों के लिए अनुकूलित
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
*आपकी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार,आवश्यक मात्रा,अनुकूलित आवश्यकताएं,तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
