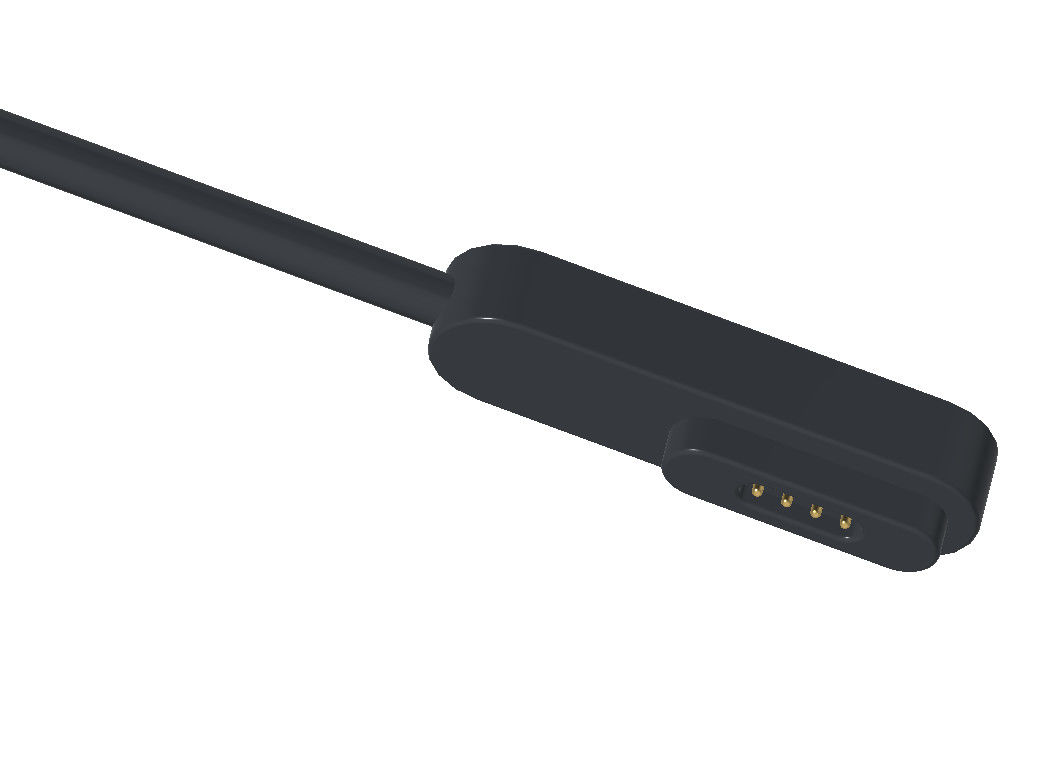

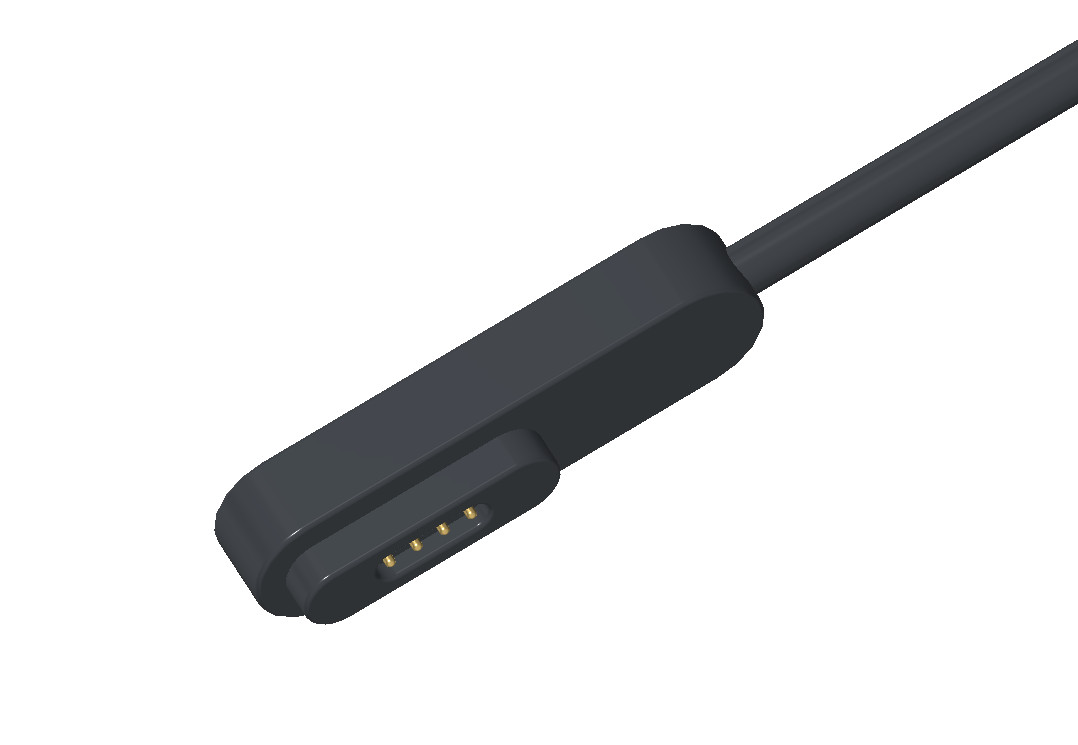

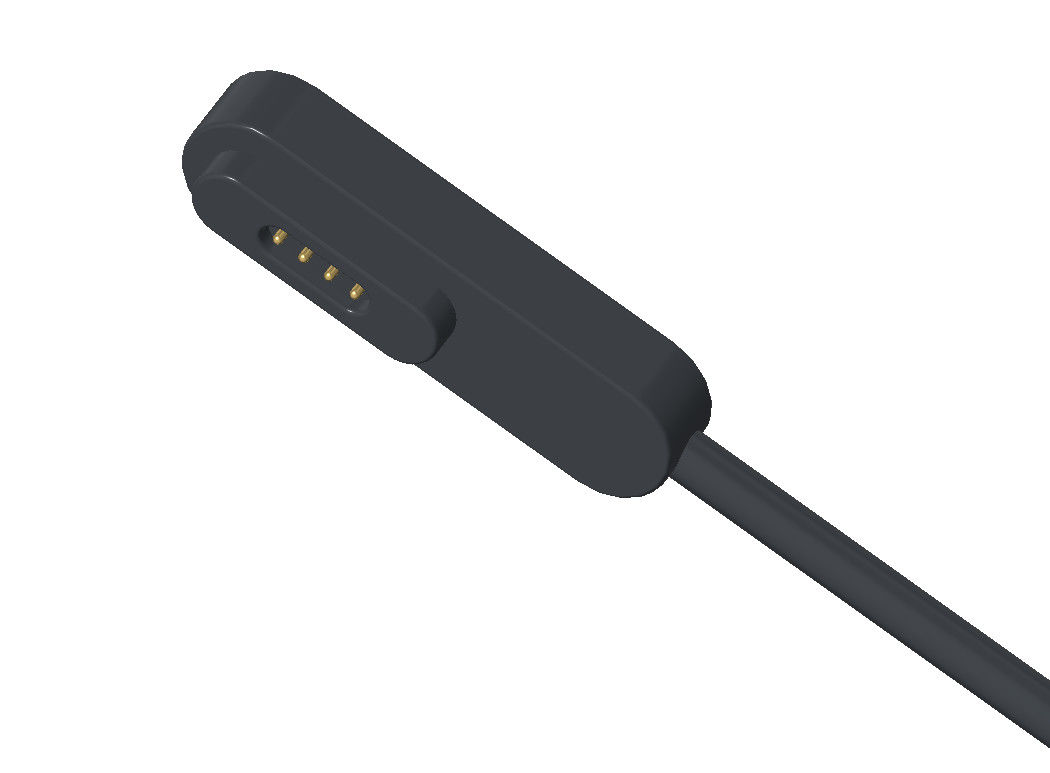

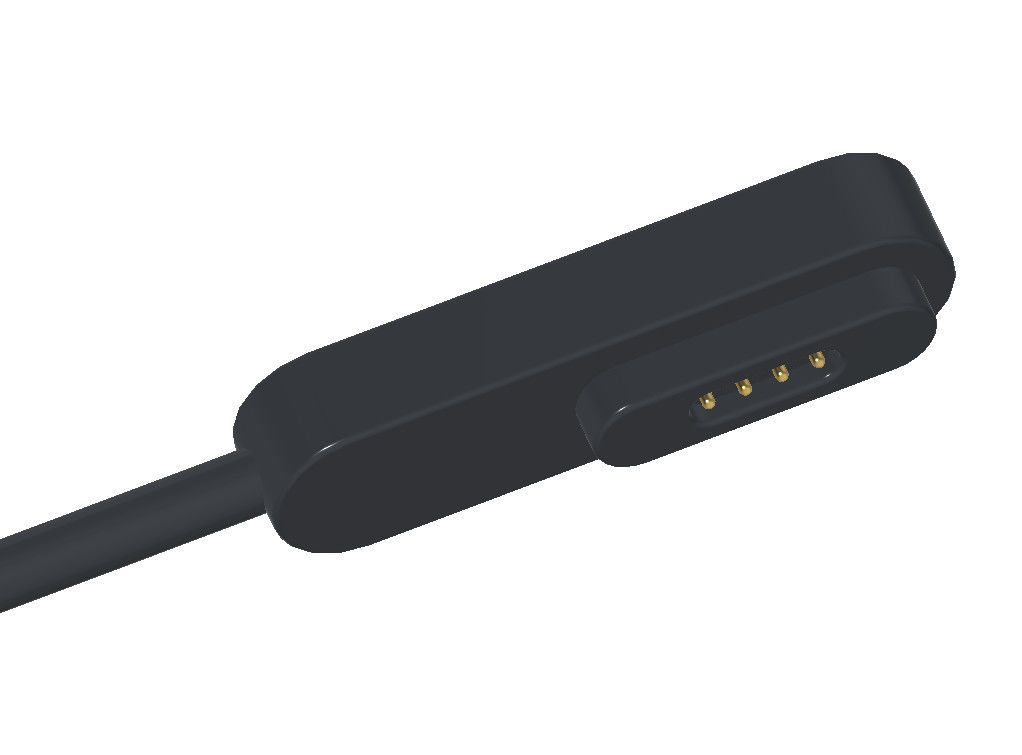

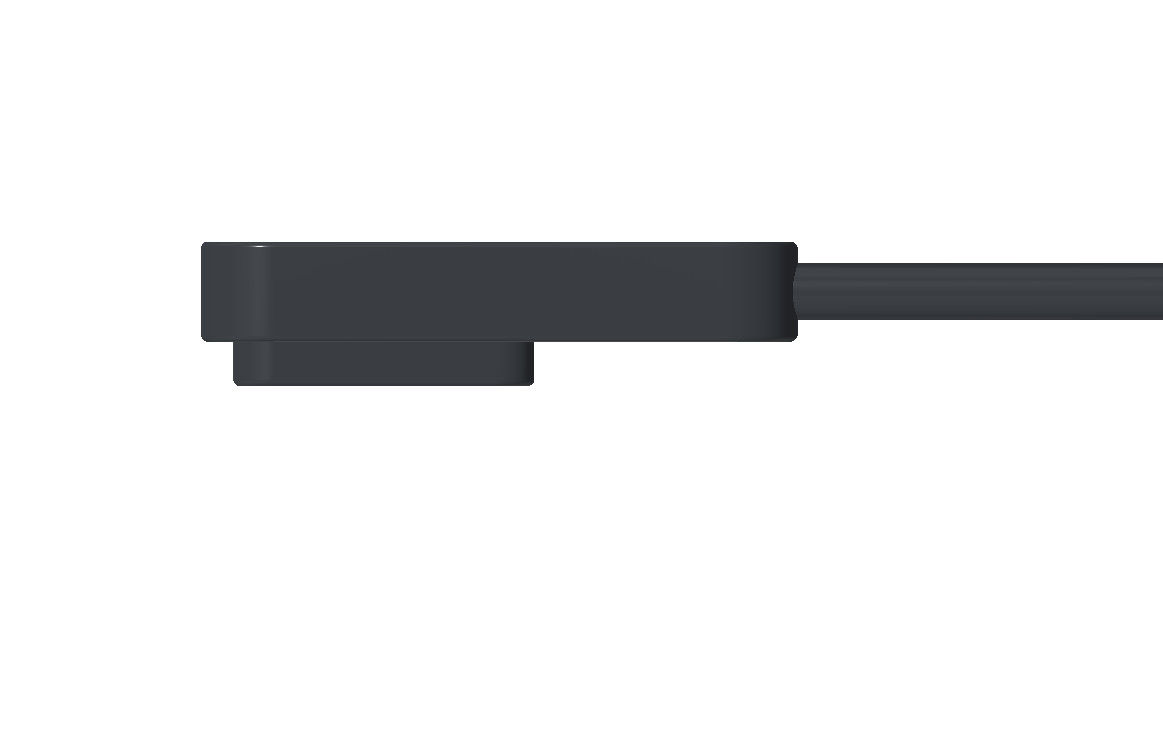

आयत चुंबकीय यूएसबी कनेक्टर पुरुष चुंबकीय कनेक्टर 4 पिन के साथ ओडी3.0 पीवीसी केबल

OD3.0 पीवीसी केबल के साथ आयताकार 4 पिन पुरुष पोगो पिन चुंबकीय केबल यूएसबी कनेक्टर

1प्रतिरोध मूल्य परीक्षण (AT:20C):

a. मिलाप जोड़ और तांबे के नाखून के बीच प्रतिरोध मूल्य 50mΩ से कम है

b. उत्पाद के तार के 1 टुकड़े के प्रतिरोध का मूल्य 60mΩ से कम है।

2. वोल्टेज परीक्षण प्रतिरोधः 100V एसी 1 मिनट के लिए, 5mA अधिकतम

3. इन्सुलेशन प्रतिरोध: 50mΩ Min ((500V DC 1 मिनट)

4.प्लग स्विंग टेस्टः उठाने का भार 300 ग्राम, कोण ±70°, आवृत्ति 30 बार प्रति मिनट, 3000 बार प्रति मिनट
डिस्कनेक्शन दर 100% से कम है।

5. एक पुरुष सिर स्विंग परीक्षणः लोड 300g, कोण ± 70°, आवृत्ति 30 बार प्रति मिनट, 3000 बार प्रति मिनट, ब्रेक
रेखा 100% से कम है।

6एक नर सिर, चुंबकीय सिर (भाग परीक्षण), नमक छिड़काव परीक्षणः तापमान 35±1°C, आर्द्रता 85%, 5% NACL
24 घंटे के बाद कोई संक्षारण घटना नहीं हुई।

7प्लग और एसआर की उठाने की क्षमता परीक्षणः प्लग और एसआर की ऊर्ध्वाधर उठाने की क्षमताः 5 किलोग्राम/मिनट, क्षतिग्रस्त नहीं होनी चाहिए, और विस्थापन 3 मिमी से कम होना चाहिए।

8आर्द्रता परीक्षणः तापमान 40°C, आर्द्रता 95%, 48 घंटे, नोट के अंक 2 और 3 की आवश्यकताओं को पूरा करते हुए।

9थर्मल साइक्लिंग टेस्टः 30 मिनट के लिए -31°C पर रखें, फिर 60°C पर 30 मिनट के लिए और इस चक्र को 5 बार दोहराएं।
नोट 2 और नोट 3 की आवश्यकताओं को पूरा करें।

10इस उत्पाद को ROHS आवश्यकताओं के अनुरूप होना चाहिए।

11चित्र पर आयामों वाले सभी स्थानों का 100% निरीक्षण किया जाना चाहिए और उन्हें दर्ज किया जाना चाहिए।

12पैकेजिंग विधिः बाहरी बॉक्स को शिपिंग लेबल पेपर से लगा दिया जाना चाहिए।

4पिन चुंबकीय केबल कनेक्टर्स पैरामीटरः

4पिन चुंबकीय केबल कनेक्टर तकनीकी चित्र

4 पिन चुंबकीय केबल कनेक्टर कनेक्शन का नोड

पैकेजिंग दृश्यः

चुंबकीय कनेक्टर के फायदे:

●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;

●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;

●जीवनकालः 100,000-200,000 चक्र तक;

●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;

●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;

●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;

●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;

●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है

चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:

1पोर्टेबल डिवाइस, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पोर्टेबल मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन

2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण

3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार

4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण

5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)

यू.पी.ई. आपका साझेदार क्यों होना चाहिए?

● विश्वसनीयता और स्थायित्व

● तेजी से डिजाइन और वितरण

● भरोसेमंद और ईमानदार साझेदारी

चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)

*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।

*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।

*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।

* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।

* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।

भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि

भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी

नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस

उत्पादन का समयः10-15कामकाजी दिन

के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार अवधिःEXW

माल ढुलाईःहवाई, समुद्री, एक्सप्रेस

सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
