| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RC-1138-A05-11 / RC-1138-B05-22 |
| दस्तावेज: | RC-1138-A05-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | TPE, ब्रास, NDFEB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 0.8 मिमी |
| मौजूदा: | 5.0ए | वोल्टेज: | 12V |
| केबल की लंबाई: | 70 मिमी | रंग: | काला |
| नमक स्प्रे परीक्षण: | 24 घंटों | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | ||
| प्रमुखता देना: | अनुकूलित चुंबकीय केबल कनेक्टर,चुंबकीय केबल कनेक्टर 12V,5A पुरुष और महिला चुंबकीय कनेक्टर |
||

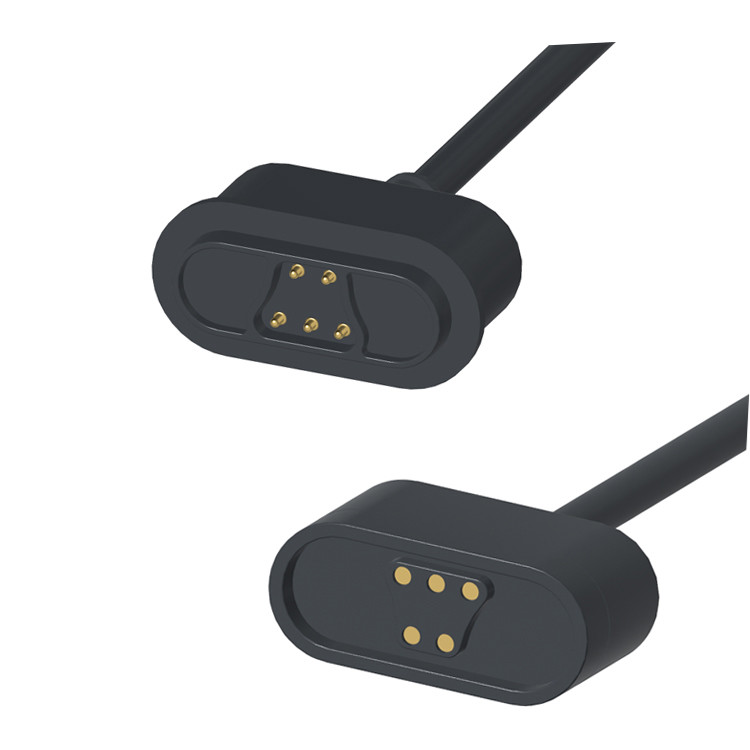

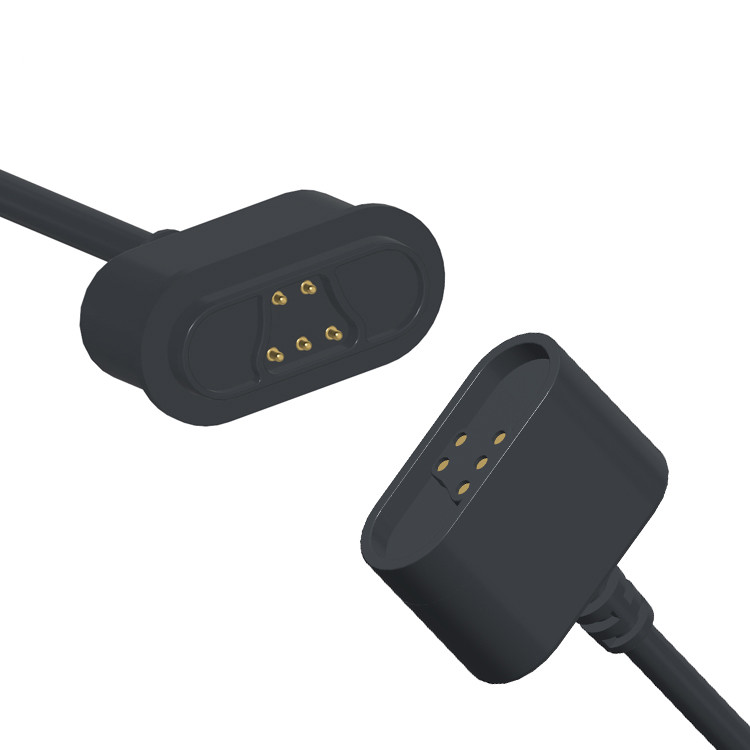

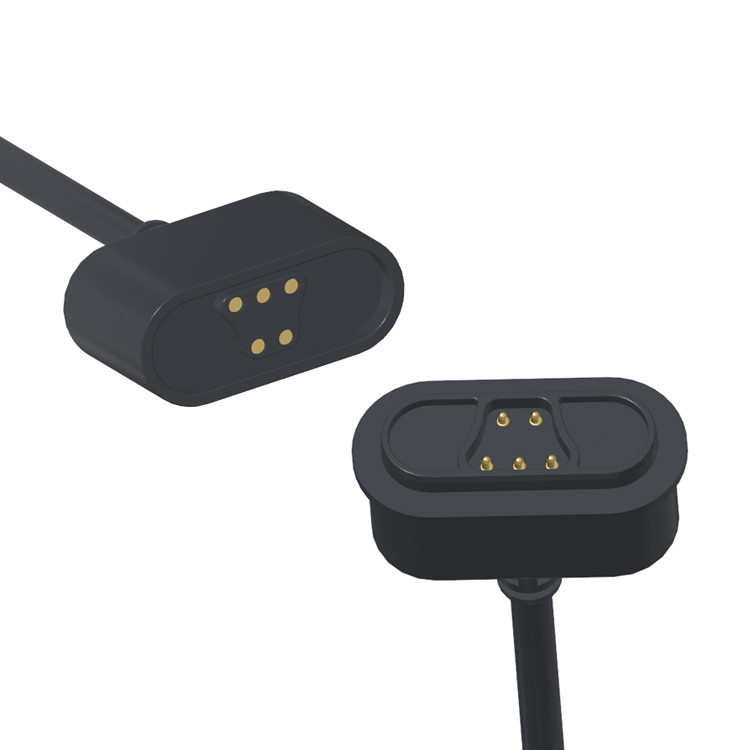

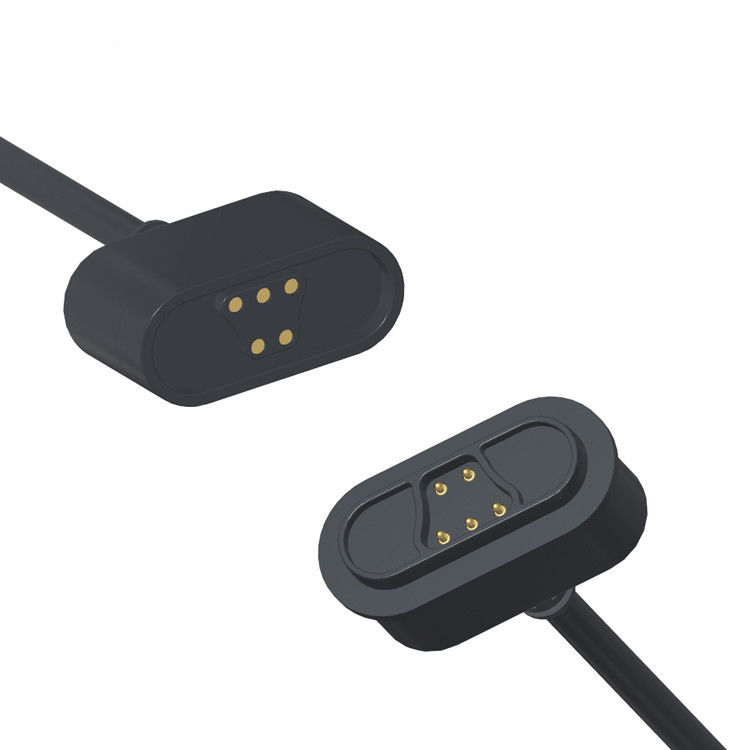

अनुकूलित डबल पंक्ति 5पिन पुरुष और महिला चुंबकीय शक्ति केबल कनेक्टर
मैकेनिकल:
पिन1/3:
-संपर्क बल: 80g±20g 1. 1 मिमी काम कर स्टोर्क पर
-जीवन परीक्षणः 10,000 चक्र
पिन2/4/5:
-संपर्क बल: 80g±20g 0.8 मिमी काम करने वाले स्टोर्क पर
-जीवन परीक्षणः10,000 चक्र
विद्युत:
- नामित वोल्टेजःDC 12V; नामित वोल्टेजः 5A अधिकतम।
- स्प्रिंग पिन का संपर्क प्रतिरोध: 50 मिलियन ओम अधिकतम।
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः-25°C से +80°C
- नमक स्प्रेः 24H
RoHS और REACH अनुपालनः
RoHS (Restriction of Hazardous Substances): यह सुनिश्चित करता है कि सामग्री सीसा, कैडमियम, पारा आदि जैसे प्रतिबंधित पदार्थों से मुक्त हो।
REACH (रजिस्ट्रेशन, एवैल्यूएशन, ऑथराइजेशन ऑफ केमिकल्स): यह पुष्टि करता है कि सभी रासायनिक पदार्थ पंजीकृत हैं और यूरोपीय संघ में उपयोग के लिए सुरक्षित हैं।
कार्यान्वयनः सभी सामग्रियों (मीठा, सोने की चढ़ाई, एचटीएन आवास, पीवीसी, चुंबक) और उनके कोटिंग्स को सामग्री घोषणाओं या प्रयोगशाला परीक्षणों के माध्यम से अनुरूपता के लिए सत्यापित किया जाना चाहिए।
100% शॉर्ट और ओपन सर्किट परीक्षणः
उत्पादन की आवश्यकताः प्रत्येक इकाई विद्युत सत्यापन से गुजरती है:
शॉर्ट सर्किट परीक्षणः पिन के बीच कोई अनचाहे कनेक्शन की पुष्टि करता है
खुला सर्किट परीक्षण: सभी नियत संकेत/शक्ति मार्गों में निरंतरता सत्यापित करता है
परीक्षण विधिः आम तौर पर अंतिम विधानसभा के दौरान स्वचालित परीक्षण उपकरण के साथ किया जाता है
गुणवत्ता आश्वासनः ग्राहकों तक पहुंचने वाले गलत या दोषपूर्ण इकाइयों के जोखिम को समाप्त करता है
5 पिन पुरुष और महिला चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
5 पिन चुंबकीय केबल कनेक्टर |
|
प्रकार |
नर और मादा |
|
पिन |
5पिन या अनुकूलित |
|
पुरुष/महिला भाग केबल |
टीपीई |
|
पुरुष/महिला भाग केबल की लंबाई |
70 मिमी |
|
रंग |
काला |
|
पोगो पिन/घुमावदार भाग |
पीतल |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
वसंत बल |
80घ±20g, 0 पर।8मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
5.0AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
25°C से +80°C |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
5 पिन पुरुष चुंबकीय केबल कनेक्टर तकनीकी चित्रण
5पिन मादा चुंबकीय केबल कनेक्टर तकनीकी चित्र
पुरुष चुंबकीय केबल कनेक्टर कनेक्शन का नोड
महिला चुंबकीय केबल कनेक्टर कनेक्शन के नोड
पैकेजिंग दृश्यः
चुंबकीय कनेक्टर के फायदे:
●स्वचालित अवशोषण कनेक्शन अनुभव के डिजाइन को मानवीकृत करें;
●मानवीय गिरने के खिलाफः इसे चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को निकालना आसान नहीं है;
●जीवनकालः 100,000-200,000 चक्र तक;
●जलरोधी डिजाइनः उपकरण का मादा छोर धूलरोधी और जलरोधी (IPX8) हो सकता है;
●तेज चार्जिंग समयः 5A-10A चुंबक कनेक्टर डिजाइन बड़े वर्तमान संचरण का सामना करता है;
●चुंबकीय कनेक्टर की उपस्थिति ग्राहक के अनुप्रयोग उपकरण के डिजाइन के अनुसार मेल खा सकती है;
●उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन और मूर्खतापूर्ण;
●उच्च आवृत्ति सिग्नल ट्रांसमिशन को प्राप्त करें, पारंपरिक यूएसबी2.0 एचडीएमआई 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन की जगह ले सकता है
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1पोर्टेबल डिवाइस, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पोर्टेबल मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
● विश्वसनीयता और स्थायित्व
● तेजी से डिजाइन और वितरण
● भरोसेमंद और ईमानदार साझेदारी
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
