| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | 2pin स्प्रिंग-लोडेड कॉन्टैक्ट पोगो पिन |
| दस्तावेज: | H0152YTUPE.pdf |
| न्यूनतम आदेश मात्रा: | 1000 |
| मूल्य: | $2-$5 |
| पैकेजिंग विवरण: | फफोली केस पैकिंग |
| प्रसव के समय: | 7-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | पोगो पिन कनेक्टर | सामग्री: | C3604, SUS304, PA9T |
|---|---|---|---|
| पिन नंबर: | 52पिन | सतह उपचार: | सोना चढ़ाना |
| मोटाई: | 5U " | आवेदन: | HP45 प्रिंटर कारतूस |
| संपर्क प्रतिरोध: | काम की ऊंचाई पर 50 मीटर अधिकतम | नमक स्प्रे परीक्षण: | 48एच |
| प्रमुखता देना: | 52PIN POGO पिन कनेक्टर,स्वर्ण चढ़ाना स्प्रिंग लोड कनेक्टर,स्प्रिंग लोडेड कनेक्टर 52पिन |
||

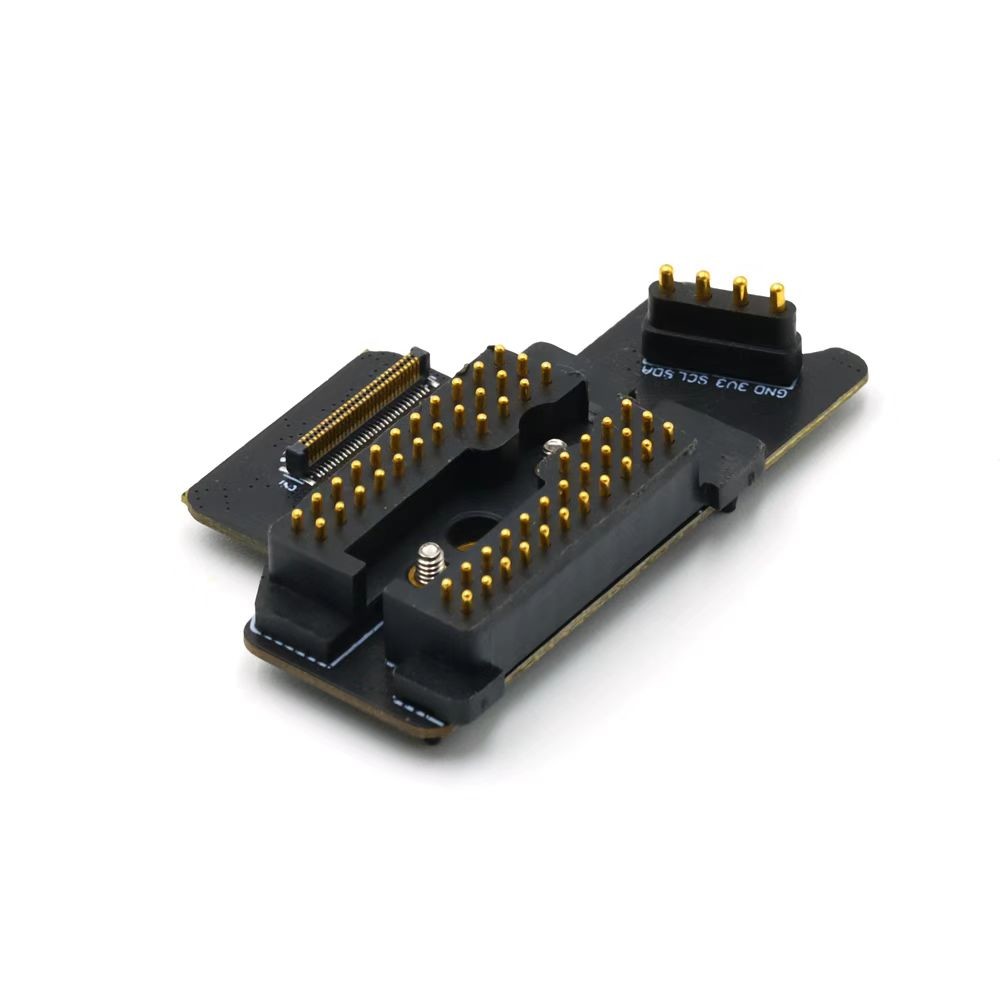

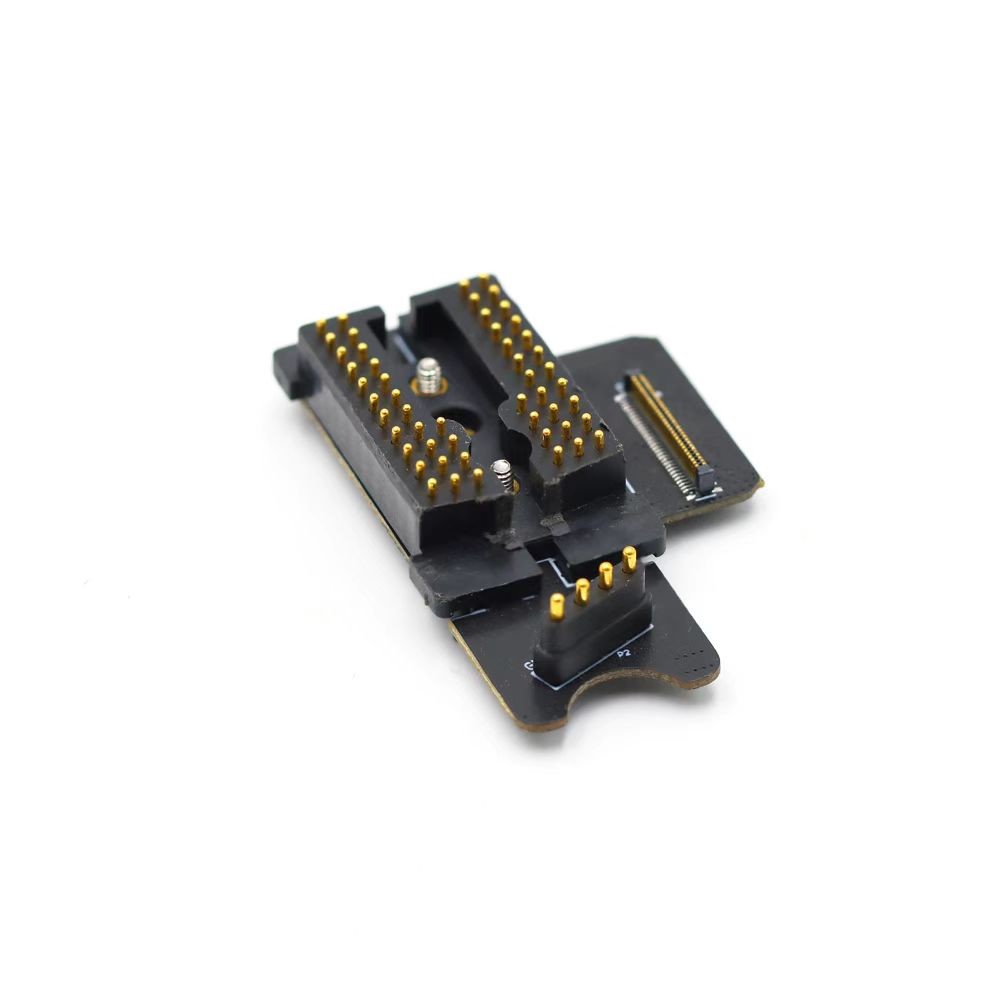

एचपी45 52पिन प्रिंटर कारतूस स्प्रिंग लोड कनेक्टर PA9T आवास के साथ।
52-पिन HP45 पोगो पिन कनेक्टर तीन भागों से बना है, क्रमशः प्लास्टिक, पिन, स्प्रिंग हैं। हम ग्राहक के लिए इकट्ठे उत्पादों का एक पूरा सेट प्रदान कर सकते हैं,तो आप अपने आप को इकट्ठा करने की जरूरत नहीं है. या आप अपने आप को इकट्ठा करने के लिए भागों प्रदान करते हैं.
पीए9टी आवास के साथ एचपी45 52-पिन प्रिंटर कारतूस कनेक्टर एक विशेष स्प्रिंग-लोड (पोगो पिन) कनेक्टर है जिसे एचपी45 इंकजेट प्रिंटर हेड के साथ विश्वसनीय विद्युत संपर्क के लिए डिज़ाइन किया गया है।PA9T (पॉलियम 9T) आवास उच्च तापमान प्रतिरोध प्रदान करता है, रासायनिक स्थिरता (ताँबे के विलायक के खिलाफ), और यांत्रिक स्थायित्व इंकजेट प्रिंटिंग अनुप्रयोगों के लिए महत्वपूर्ण है।
प्लास्टिक
सामग्रीःपीए9टी
.उच्च गर्मी प्रतिरोध (~ 200°C तक अल्पकालिक)
.उत्कृष्ट रासायनिक प्रतिरोध (इंक विलायक, आर्द्रता)
.सटीक संरेखण के लिए कम warpage
.रंगः काला
पिन
सामग्रीःC3604
सोने का चढ़ानाः5u, कम प्रतिरोध
पिन व्यासः0.35 मिमी
वसंत
1. दोनों छोरों को बंद वर्ग होना चाहिए.
2पैकिंग प्रसंस्करण के दौरान, आपूर्तिकर्ता से दोहरे वसंत को एक साथ रखने के लिए मना किया जाता है।
3. जैसा कि ड्राइंग पर वसंत बल मूल्य दिखाता है, जो कि 10 बार पूर्व-लोड करने के बाद मापा जाता है.
4. 10X स्केल गेज के तहत वसंत की जांच करने के लिए और तार की सतह में कोई क्षति नहीं होनी चाहिए;
काटने की स्थिति के burrs दोनों सिरों जो वसंत के बाहरी व्यास से अधिक नहीं हो सकता है
5आपूर्तिकर्ता को किसी उपकरण द्वारा स्प्रिंग सामग्री से चुंबकीय गुणों को निकालना चाहिए और पैकिंग के दौरान पैकिंग बैग में हवा से भरना चाहिए
6RoHS&HF के अनुरूप उत्पाद।
|
वसंत डेटा |
|
|
सामग्री |
SUS304 |
|
तार का व्यास |
0.16 मिमी (±0.010)) |
|
बाहरी व्यास |
1.11 मिमी (+0.02/-0)02 |
|
कुल मोड़ |
15 |
|
सक्रिय मोड़ |
11 |
|
लचीलापन |
71600 G ((N/mm2) |
|
स्थायित्व |
10,000 चक्र ((मिनट) |
|
चादरदार सतह |
W/0 |
|
सोने की चढ़ाई |
5u" |
प्लास्टिक का आकार
पिन का आकार
वसंत का आकार
यूपीई पोगो पिन कनेक्टर के फायदे
पोगो पिन कनेक्टर, जिसे आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करता हैः
विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
हमारा लाभ और आपकी पसंद:
1. उच्च-वर्तमान पोगो पिन (15A30A श्रृंखला)
2मानक और कस्टम पोगो पिन कनेक्टर
पिच विकल्पः 1.27mm, 2.0mm, 2.54mm
2×40 पिन पुरुष/महिला कनेक्टर्स SMT / DIP / राइट एंगल / Solder Cup terminations
अद्वितीय डिजाइनों के अनुरूप पूरी तरह से अनुकूलन योग्य आकार और संरचनाएं।
3. बेजोड़ स्थायित्व
1,000दीर्घकालिक विश्वसनीयता के लिए परीक्षण किए गए,000+ जीवन चक्र।
पुनरावर्ती संभोग चक्र की आवश्यकता अनुप्रयोगों के लिए इंजीनियर.
4अनुपालन और गुणवत्ता आश्वासन
शिपमेंट से पहले दी गई रिपोर्ट के साथ 100% विद्युत परीक्षण।
वैश्विक बाजार अनुपालन के लिए HF, RoHS और REACH मानकों को पूरा करता है।
5कॉम्पैक्ट और उच्च प्रदर्शन डिजाइन
विद्यमान क्षमता का त्याग किए बिना लघु संरचनाएं।
अंतरिक्ष-प्रतिबंधित अनुप्रयोगों के लिए कस्टम समाधान।
ग्राहक क्यों चुनते हैंयूपीई?
.उच्च गुणवत्ता वाले पोगो पिन कनेक्टर
.प्रतिस्पर्धी मूल्य निर्धारण और लीड समय
.अनुकूलन और OEM समर्थन
.प्रतिष्ठा और उद्योग का अनुभव
संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः
आवेदन क्षेत्र:
पैकेजिंग और शिपिंग
यूपीई में, हम यह सुनिश्चित करते हैं कि आपके प्रोजेक्ट की समय-सीमा और गुणवत्ता की अपेक्षाओं को पूरा करने के लिए प्रत्येक ऑर्डर को सुरक्षित रूप से पैक किया जाए और कुशलतापूर्वक शिप किया जाए।
संगठित और लेबल वाली पैकेजिंग
✅ट्रे/रोल पैकेजिंग (एसएमटी/डीआईपी कनेक्टर्स के लिए)
✅अलग-अलग डिब्बे (उच्च परिशुद्धता वाले पोगो पिन के लिए)
✅भाग संख्या, मात्रा और बारकोड के साथ स्पष्ट लेबलिंग।
✅बड़े पैमाने पर उत्पादन के आदेशों के लिए थोक पैकेजिंग।
✅किटिंग सेवाएं (आसान एकीकरण के लिए पूर्व-संयुक्त सेट) ।
वैश्विक नौवहन नेटवर्क
✅एक्सप्रेस (डीएचएल/फेडएक्स/यूपीएस) तेजी से डिलीवरी (37 दिन दुनिया भर में)
✅हवाई माल ढुलाई ∙ मध्यम/बड़े ऑर्डर के लिए लागत प्रभावी।
✅समुद्री माल ढुलाई ∙ थोक शिपमेंट के लिए आर्थिक
✅सभी शिपमेंटों के लिए वास्तविक समय में ट्रैकिंग प्रदान की जाती है।
✅देरी या सीमा शुल्क निकासी पर सक्रिय अद्यतन।
✅RoHS/REACH प्रमाणन शामिल हैं।
✅वाणिज्यिक चालान और पैकिंग सूचियां
कोई प्रश्न, कृपया union@upetech.net पर भेजें
