| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | 2pin स्प्रिंग-लोडेड कॉन्टैक्ट पोगो पिन |
| दस्तावेज: | H0152YTUPE.pdf |
| न्यूनतम आदेश मात्रा: | 1000 |
| मूल्य: | $2-$5 |
| पैकेजिंग विवरण: | फफोली केस पैकिंग |
| प्रसव के समय: | 7-10 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | 52PIN POGO पिन कनेक्टर | सामग्री: | C3604, SUS304, PA9T |
|---|---|---|---|
| पिन नंबर: | 52पिन | सतह उपचार: | सोना चढ़ाना |
| मोटाई: | 5U " | आवेदन: | HP45 प्रिंटर कारतूस |
| संपर्क प्रतिरोध: | काम की ऊंचाई पर 50 मीटर अधिकतम | नमक स्प्रे परीक्षण: | 48एच |
| प्रमुखता देना: | प्रिंटर कारतूस पोगो पिन कनेक्टर,पोगो पिन कनेक्टर अनुकूलित,स्प्रिंग पिन कनेक्टर्स 52पिन |
||

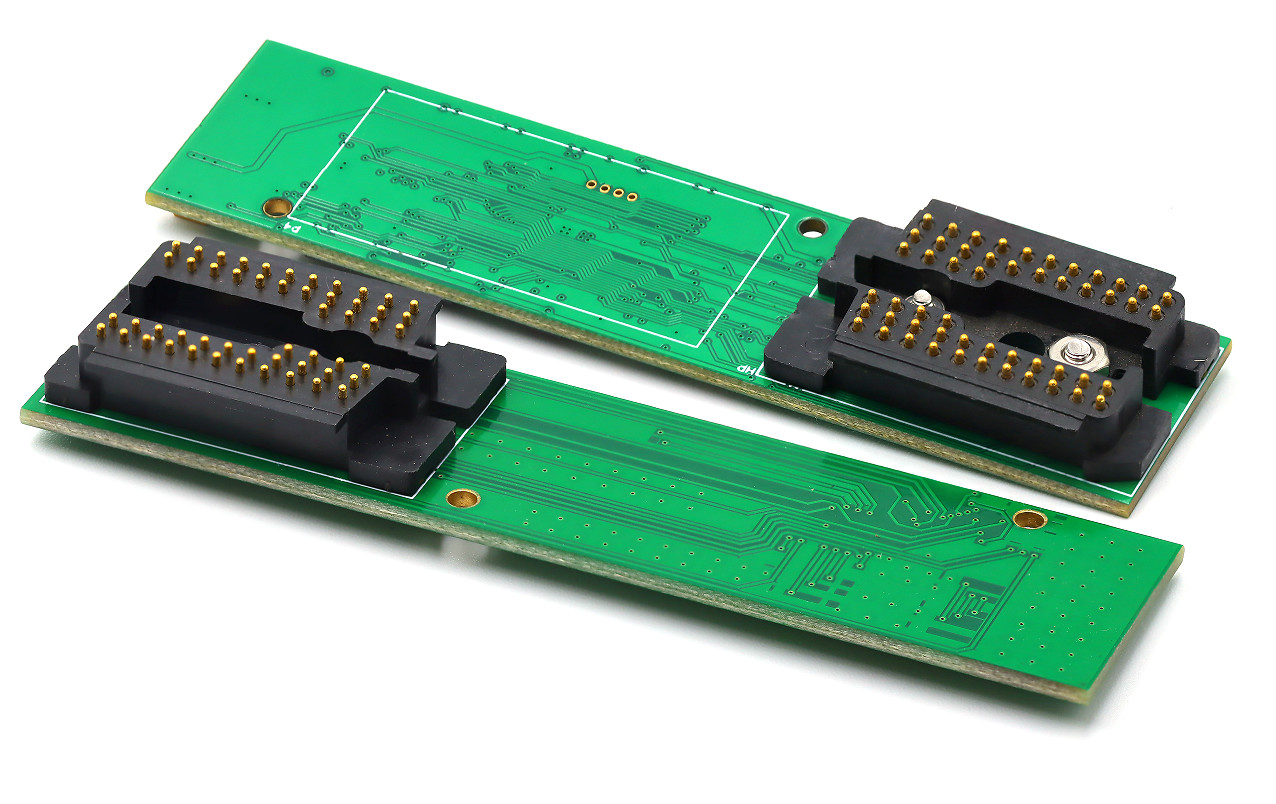

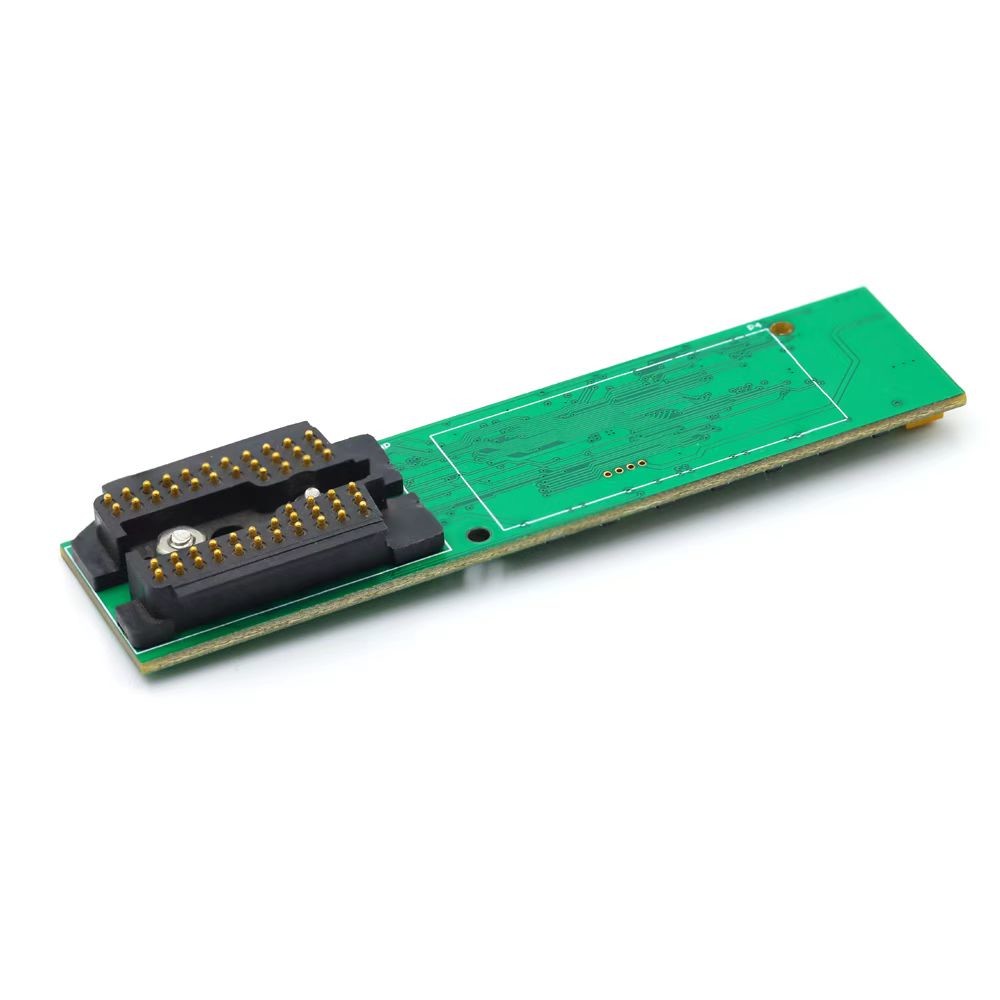

प्रिंटर कारतूस के लिए पीसीबी के साथ अनुकूलित 52pin HP45 पोगो पिन कनेक्टर
52-पिन HP45 पोगो पिन कनेक्टर तीन भागों से बना है, क्रमशः प्लास्टिक, पिन, स्प्रिंग।
52-पिन एचपी 45 स्प्रिंग लोड कनेक्टर आम तौर पर इंकजेट प्रिंटिंग सिस्टम में उपयोग किया जाता है, विशेष रूप से एचपी 45 प्रिंटहेड के साथ। यह कनेक्टर स्प्रिंग लोड पोगो पिन के माध्यम से प्रिंटहेड के साथ इंटरफेस करता है,विश्वसनीय विद्युत संपर्क सुनिश्चित करना.
प्लास्टिक
सामग्रीःपीए9टी
रंगःकाला
पिन
सामग्रीःC3604
सोने का चढ़ानाः5u"
वसंत
1. दोनों छोरों को बंद वर्ग होना चाहिए.
2. पैकिंग प्रसंस्करण के दौरान, यह प्रतिबंधित हैआपूर्तिकर्ता से एक साथ डबल वसंत होने के लिए।
3. जैसा कि ड्राइंग पर वसंत बल मूल्य दिखाता है, जो कि 10 बार पूर्व-लोड करने के बाद मापा जाता है.
4. 10X स्केल गेज के तहत वसंत की जांच करने के लिए और तार की सतह में कोई क्षति नहीं होनी चाहिए;
काटने की स्थिति के burrs दोनों सिरों जो वसंत के बाहरी व्यास से अधिक नहीं हो सकता है
5आपूर्तिकर्ता को किसी उपकरण द्वारा स्प्रिंग सामग्री से चुंबकीय गुणों को निकालना चाहिए और पैकिंग के दौरान पैकिंग बैग में हवा से भरना चाहिए
6RoHS&HF के अनुरूप उत्पाद।
|
वसंत डेटा |
|
|
सामग्री |
SUS304 |
|
तार का व्यास |
0.16 मिमी (±0.010)) |
|
बाहरी व्यास |
1.11 मिमी (+0.02/-0)02 |
|
कुल मोड़ |
15 |
|
सक्रिय मोड़ |
11 |
|
लचीलापन |
71600 G ((N/mm2) |
|
स्थायित्व |
10,000 चक्र ((मिनट) |
|
चादरदार सतह |
W/0 |
|
सोने की चढ़ाई |
5u" |
प्लास्टिक का आकार
पिन का आकार
वसंत का आकार
यूपीई पोगो पिन कनेक्टर के फायदे
पोगो पिन कनेक्टर, जिसे आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करता हैः
विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
हमारा लाभ और आपकी पसंद:
.यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।
.यूपीई विकसित 1.27 मिमी,2.0 मिमी 2.54 मिमी पिच मानक पुरुष और महिला 2pin-40pin Pogo पिन कनेक्टर एसएमटी / डीआईपी / राइट एंगल / सोल्डर कप के साथ।
.पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।
.सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।
.माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।
.विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।
ग्राहक क्यों चुनते हैंयूपीई?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
संदर्भ के लिए कुछ अनुकूलित पोगो पिन कनेक्टरः
पोगो पिन कनेक्टर आवेदन क्षेत्रः
पैकेजिंग और शिपिंग
