| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | LBC0171A |
| दस्तावेज: | LBC0171A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $0.8-$3 |
| पैकेजिंग विवरण: | 1000pcs/PE बैग (ग्राहकों की आवश्यकताओं के अनुसार) |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | पोगो पिन कनेक्टर | प्रकार: | समकोण |
|---|---|---|---|
| सामग्री: | C3604, C3602, SUS304, THN | स्प्रिंग का बल: | 0.8 मिमी काम करने वाले स्ट्रोक पर 70g +/- 20g |
| पूर्ण भंडार: | 1.0 मिमी | माजूदा वोल्टेज: | डीसी12वी,1ए |
| संपर्क प्रतिरोध: | काम की ऊंचाई पर 50 मीटर अधिकतम | नमक स्प्रे परीक्षण: | 48एच |
| उत्पाद परिचालन तापमान: | 260 ± ± 5 ℃ 20s ± 2s | उत्पाद उपयोग वातावरण:: | 80 ℃ ~ 130 ℃ (प्रयोगशाला परीक्षण) |
| प्रमुखता देना: | पुरुष और महिला पोगो पिन कनेक्टर,पोगो पिन कनेक्टर 2.5 मिमी पिच,स्प्रिंग लोडेड पिन कनेक्टर दाहिना कोण |
||

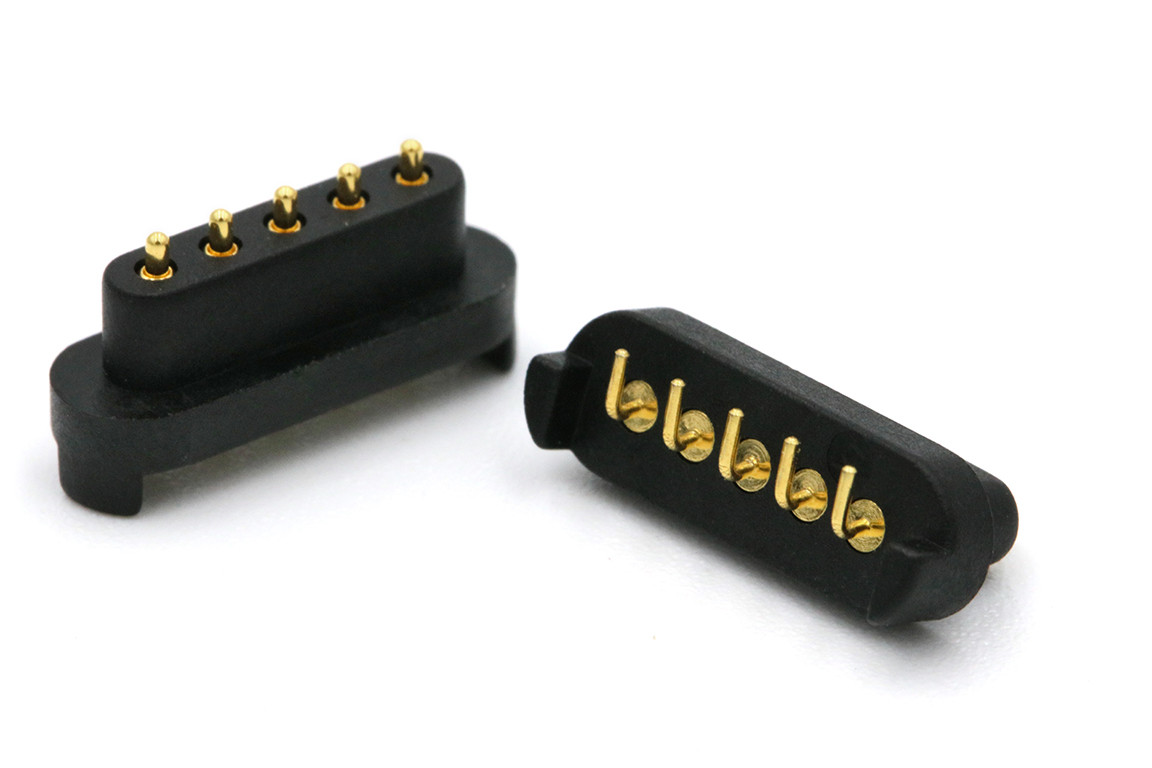

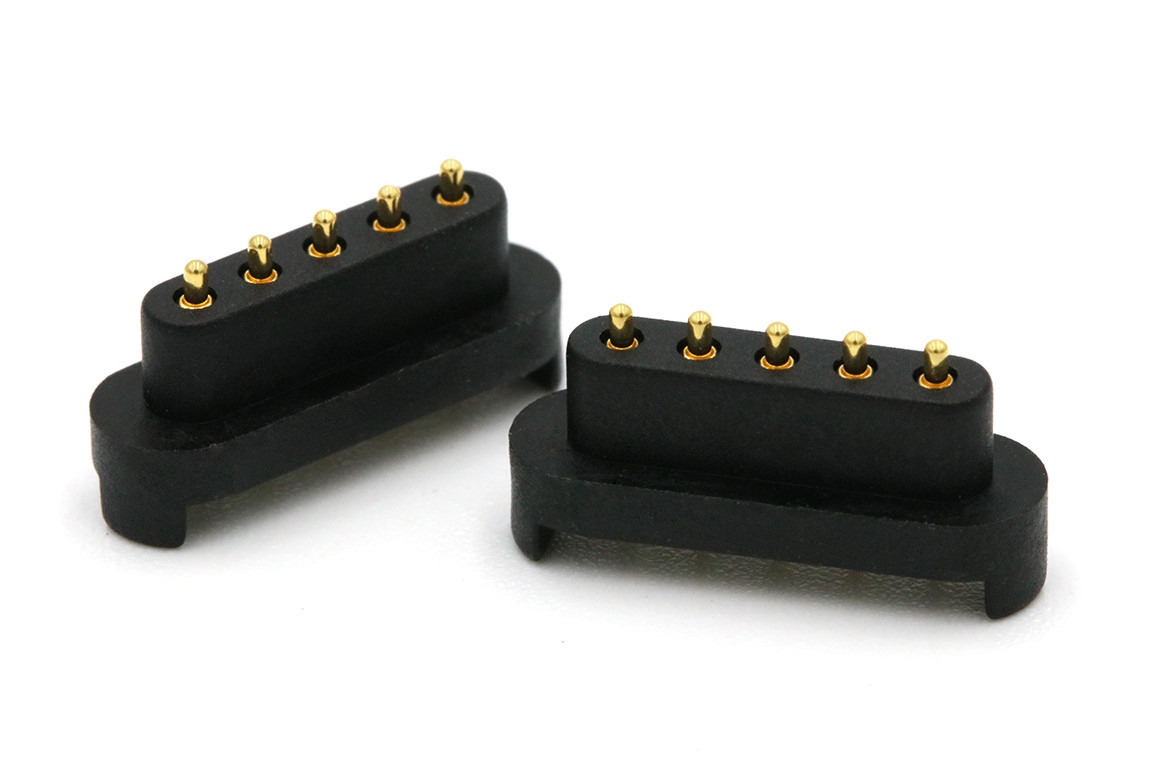

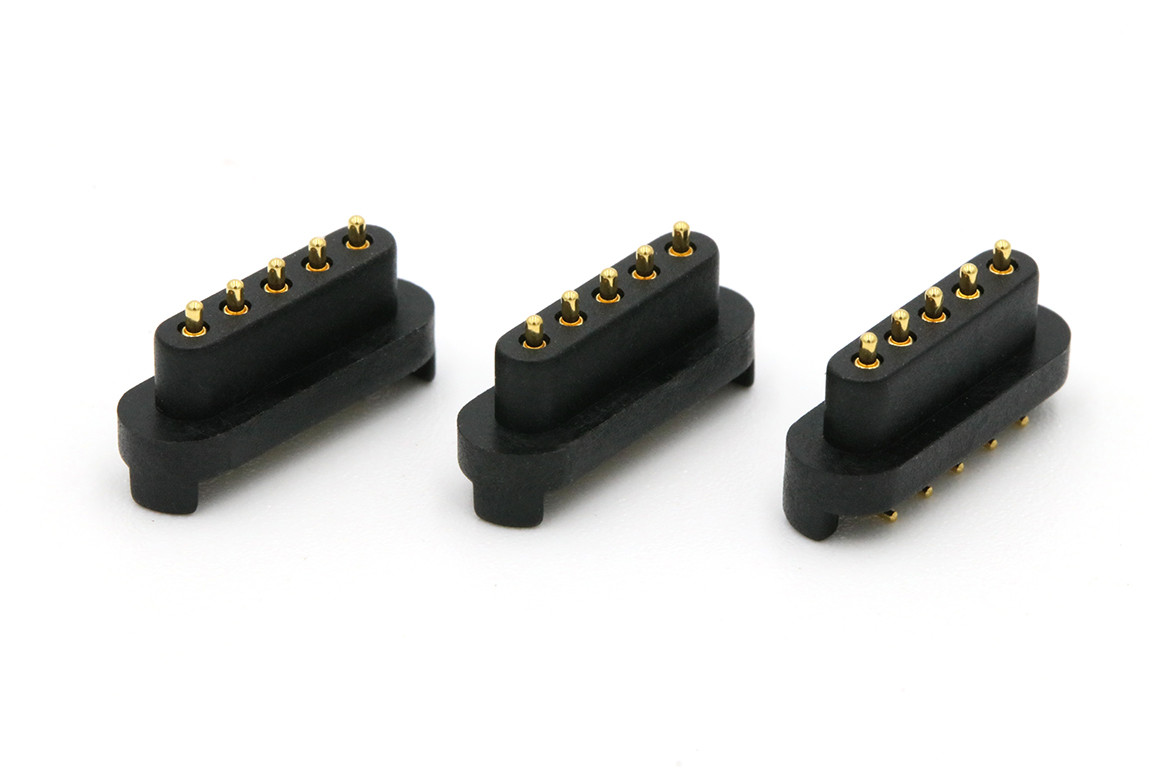

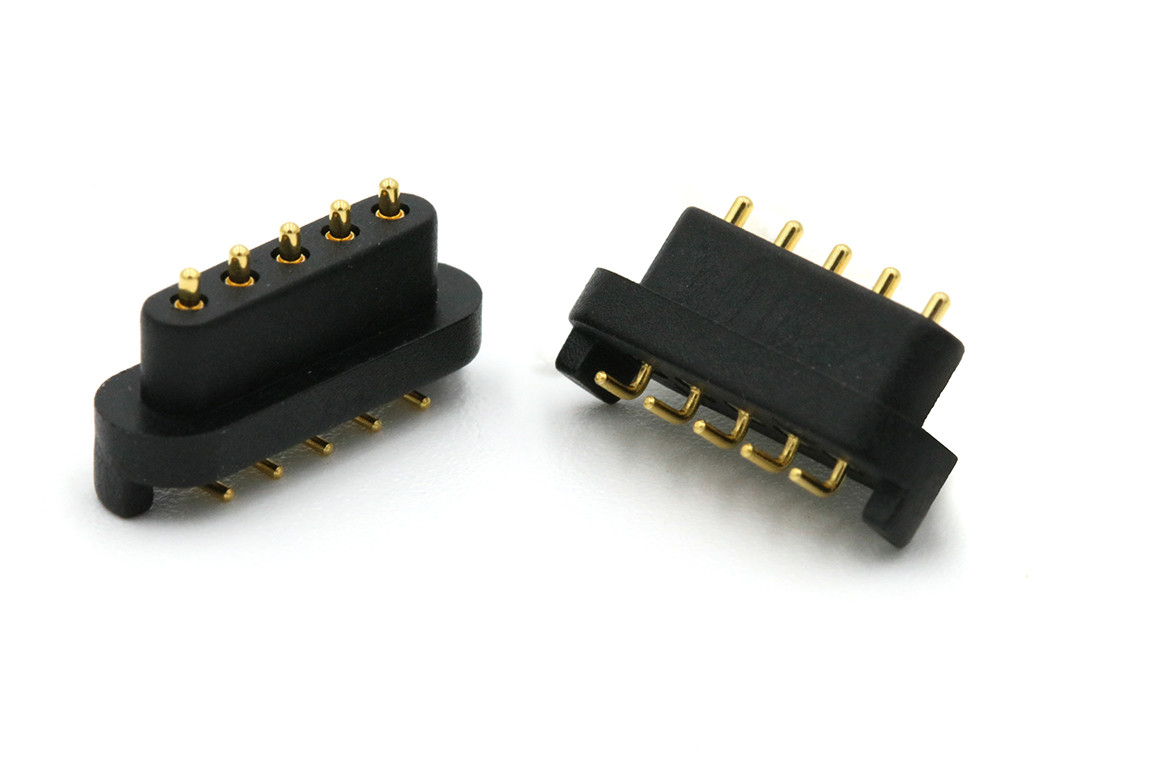

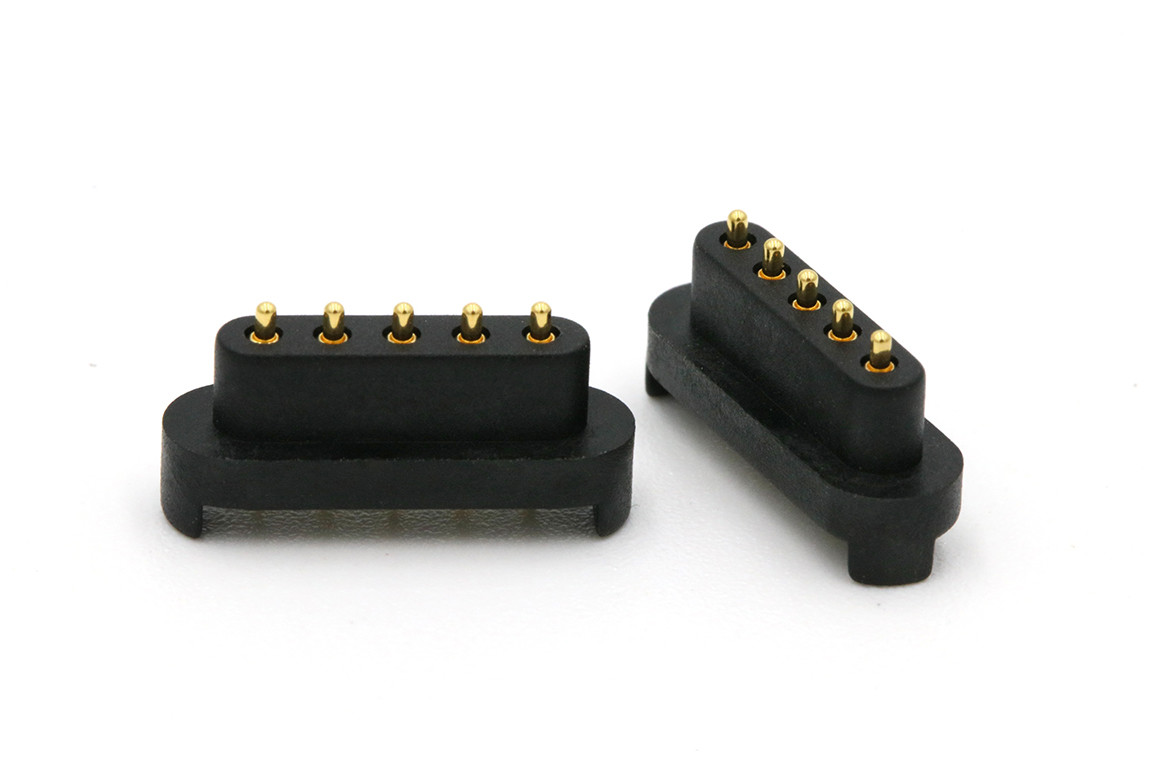

एचटीएन पुरुष और महिला 2.5 मिमी पिच राइट एंगल पोगो पिन स्प्रिंग लोडेड कनेक्टर्स।
पोगो पिन मोबाइल फोन और अन्य इलेक्ट्रॉनिक उत्पादों में प्रयुक्त एक सटीक कनेक्टर है।
इसका व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उत्पादों में उपयोग किया जाता है और सिग्नल ट्रांसमिशन कनेक्शन में भूमिका निभाता है।
पोगो पिन एक प्रकार की स्प्रिंग जांच है जो सुई के शाफ्ट, स्प्रिंग और सुई ट्यूब के तीन बुनियादी घटकों से बनी होती है, जो सटीक उपकरणों के साथ रिवेटिंग और प्री-प्रेसिंग के बाद होती है।एक सटीक वसंत संरचना के साथ अंदरविभिन्न अनुप्रयोगों के अनुसार पोगो पिन की उपस्थिति अलग-अलग होती है। सतह कोटिंग आम तौर पर सोने से ढकी होती है, जो इसके जंग रोधी कार्य, यांत्रिक गुणों,विद्युत गुणआदि।
इसकी आकृति संरचना में विभाजित हैः सपाट तल प्रकार, प्लग प्लेट प्रकार, झुकने प्रकार, डबल सुई शाफ्ट, धागा प्रकार, वेल्डिंग तार प्रकार, साइड छेद प्रकार, आदि। आंतरिक संरचना में विभाजित हैःबैक ड्रिलिंग का प्रकार, स्लाइसिंग ढलान, गोल गेंद के साथ स्लाइसिंग ढलान, छेद प्रकार के माध्यम से, पूंछ प्लग प्रकार, डबल सिर प्रकार, आदि
चढ़ाना चयनः नियमित सोने चढ़ाना, निकल चढ़ाना, आदि. वर्तमान सीमाः नियमित 0.5-3A, उच्च वर्तमान 5-30A. यात्रा सीमाः वसंत के संपीड़न स्ट्रोक को संदर्भित करता है।
पोगो पिन कनेक्टर के फायदे
पोगो पिन कनेक्टर, जिसे आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करता हैः
* विश्वसनीयता
* कॉम्पैक्ट डिजाइन
* लचीलापन
* उपयोग में आसानी
* स्थायित्व
2.5 एमएम पिच राइट एंगल पोगो पिन स्प्रिंग लोडेड कनेक्टर्स पैरामीटर सूचीः
|
इन्सुलेटर
|
काला HTN+30%GF UL94 V-0
|
|
प्लंगर
|
C3604, 60 से 100 यू यू यू एनआई से अधिक 5 यू यू यू यू को लेपित करना
|
|
बैरल
|
C3602, 60 से 100 यू यू यू से अधिक के लिए 5 यू यू यू यू को लेपित करना
|
|
वसंत
|
SUS304, कोटिंग 1u ̊Min Au
|
|
वसंत बल
|
70g+/-20g 0.8 मिमी के कामकाजी स्ट्रोक पर
|
|
पूर्ण स्टोर्क
|
1.0 मिमी
|
|
यांत्रिक परीक्षण
|
10000 चक्र मिन.
|
|
नामित धारा
|
1 ए मैक्स.
|
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
अधिकतम 50 मिलियन ओम
|
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
|
ROHS या REACH अनुरूप उत्पाद सबसे अच्छा उपयोग सुनिश्चित करने के लिए, कृपया इसे काम करने की ऊंचाई के आधार पर संचालित करें। इंजीनियरिंग चित्रों के आधार पर, अधिकतम अनुमत संपीड़न से अधिक नहीं होगा। |
|
2.5 एमएम पिच राइट एंगल पोगो पिन स्प्रिंग लोडेड कनेक्टर्स ड्राइंग आकारः
हमारा लाभ और आपकी पसंद:
* यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।
* 1.27 मिमी विकसित यूपीई,2.0 मिमी 2.54 मिमी पिच मानक पुरुष और महिला 2pin-40pin Pogo पिन कनेक्टर एसएमटी / डीआईपी / राइट एंगल / सोल्डर कप के साथ।
* पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।
* सभी उत्पाद HF, RoHS REACH मानक को पास कर सकते हैं।
* माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की जाती है।
*विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।
