| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID0706A /VIC0750B |
| दस्तावेज: | VID0706A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | 5 पिन चुंबकीय चार्जिंग केबल | सामग्री: | THN, पीतल, SUS304, NdFeB N52,TPE |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3.0ए | वोल्टेज: | 12V |
| चुंबकीय बल: | 550 ग्राम | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला | ||
| प्रमुखता देना: | 12 वी 5 पिन चुंबकीय चार्जिंग केबल,3A 5 पिन चुंबकीय चार्जिंग केबल,2.2 मिमी पिच पोगो पिन यूएसबी कनेक्टर |
||

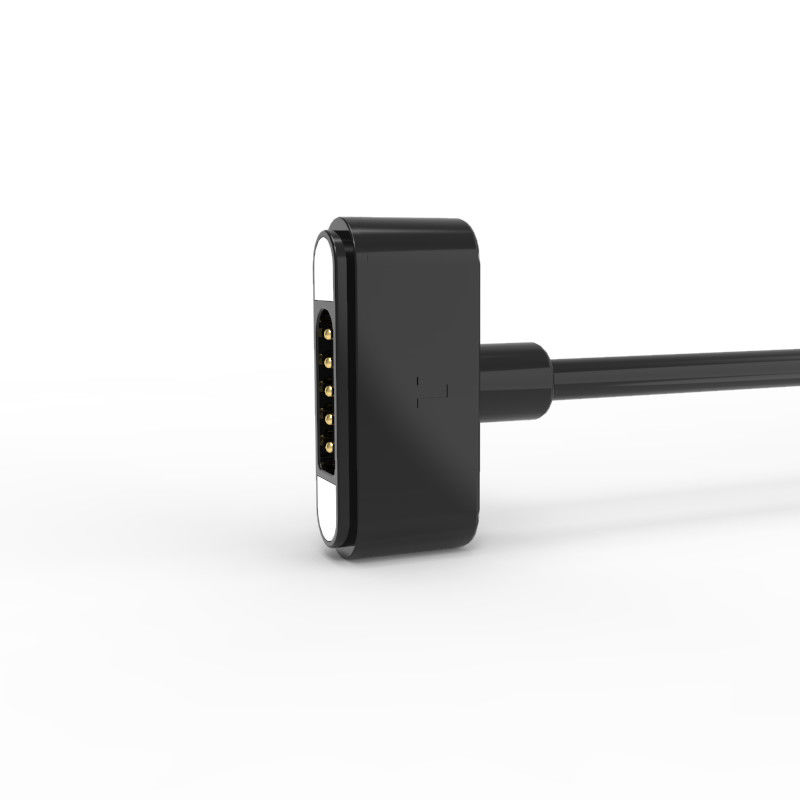

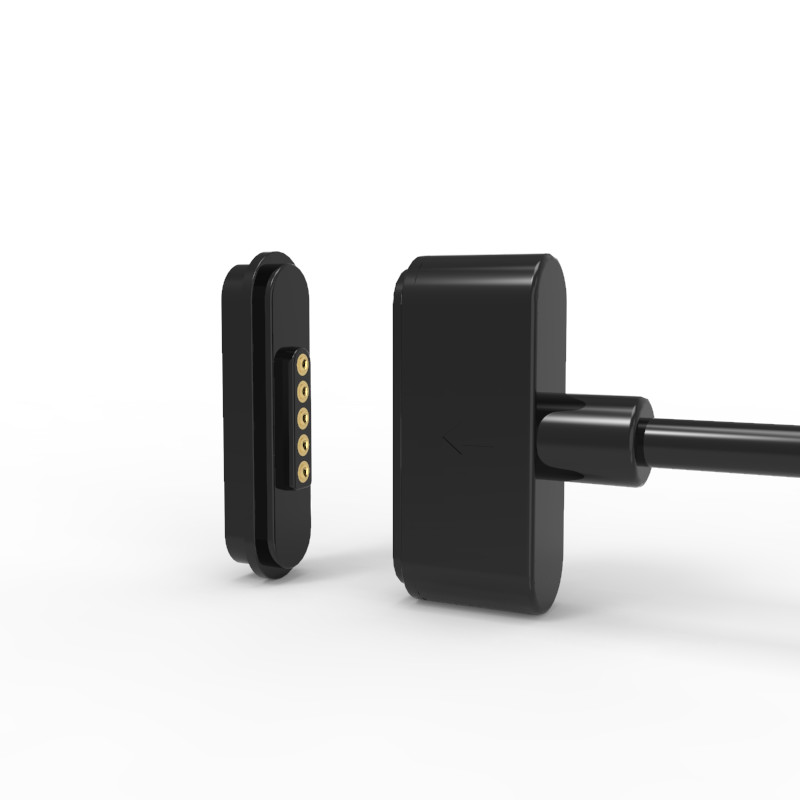

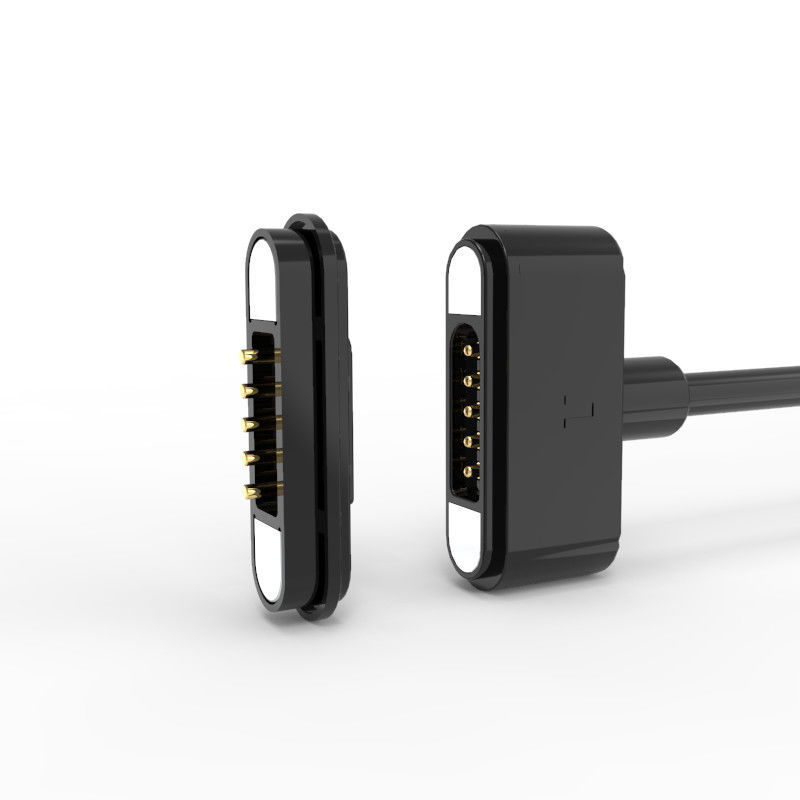

2.2 मिमी पिच 5 पिन पुरुष चुंबकीय चार्जिंग केबल कनेक्टर डेटा सिंक्रनाइज़ के साथ(गोल्ड-प्लेटेड संपर्क, एचटीएन आवास, एनडीएफईबी चुंबक, टीपीई जैकेट)
.4-कोर टीपीई इन्सुलेशन के साथ 1 मीटर (1000 मिमी) लचीला केबल (ओडीः 3.5 मिमी) ।
.ध्रुवीयता पहचान के साथ मजबूत चुंबकीय डॉकिंग (> 550G चुंबकीय बल) ।
.12V/3A बिजली की आपूर्ति सोने से ढकी चुंबकीय संपर्कों के माध्यम से।
.यूएसबी 2.0 डेटा/पावर (स्टेनलेस स्टील के खोल)
.उच्च स्थायित्वः 50,000+ संभोग चक्र, लौ retardant (UL94 V-0) ।
| घटक | विनिर्देश |
| पोगो पिन | पीतल, सोने से ढकी सतह (≤50mΩ स्पर्श प्रतिरोध) |
| प्लास्टिक के आवास | HTN + 30% UL94 V-0 काला (उच्च तापमान प्रतिरोधी) |
| चुंबक | NdFeB स्थायी चुंबक (नमक छिड़काव प्रतिरोध के लिए epoxy-coated विकल्प) । |
| बाहरी मोल्ड | काला टीपीई 80ए (लचीला, घर्षण प्रतिरोधी) |
| यूएसबी कनेक्टर | स्टेनलेस स्टील के खोल (यूएसबी 2.0) |
| केबल | 4-कोर, 1000 मिमी लंबाः - लाल/कालाः 65×0.08 मिमी के स्ट्रैंड (शक्ति) । - सफेद/हराः 16×0.08 मिमी के स्ट्रैंड (डेटा) । - जैकेटः काला टीपीई। |
| पैरामीटर | मूल्य |
| वसंत बल | 80g ± 20g @ 1.0mm ऊंचाई। |
| चुंबकीय आसंजन बल | > 550 जी. |
| सेवा जीवन | 50,000 चक्र मिनट |
| नामित वोल्टेज | 12 वी डीसी. |
| निरंतर धारा | 3.0ए. |
| पीक करंट | 4.0A (अधिकतम) |
| संपर्क प्रतिरोध | ≤ 50mΩ |
| उच्च वोल्टेज परीक्षण | AC/DC 1000V, 0.5mA, 3 सेकंड |
RoHS और REACH के अनुरूप।
लौ रेटिंगः UL94 V-0.
नमक छिड़काव परीक्षणः 48 घंटे (इपॉक्सी-लेपित चुंबक के साथ) ।
5 पिन पुरुष केबल कनेक्टर तकनीकी चित्र (मुख्य आयाम):

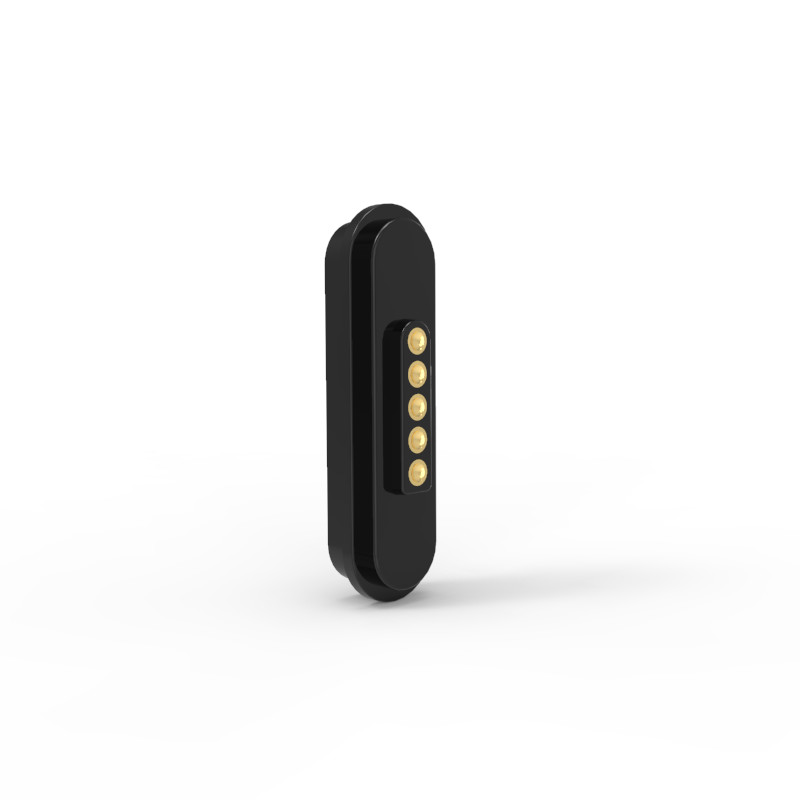

5पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र (मुख्य आयाम):
चुंबकीय केबल कनेक्टर्स आवेदनः
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है
* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं
* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
किसी भी प्रश्न के लिए, कृपया भेजेंसंघ@upetech.net
