| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID0063A / VIC0750B |
| दस्तावेज: | VID0063A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | THN, ब्रास, SUS304, NDFEB N52 |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| मौजूदा: | 3.0ए | वोल्टेज: | 12V |
| चुंबकीय बल: | 550 ग्राम | यांत्रिक जीवन: | 50000 चक्र मिनट |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | नमक स्प्रे परीक्षण: | 48एच |
| रंग: | काला | ||
| प्रमुखता देना: | वसंत लोड चुंबकीय केबल कनेक्टर,5 पिन चुंबकीय डेटा कनेक्टर,चुंबकीय डेटा कनेक्टर काला |
||

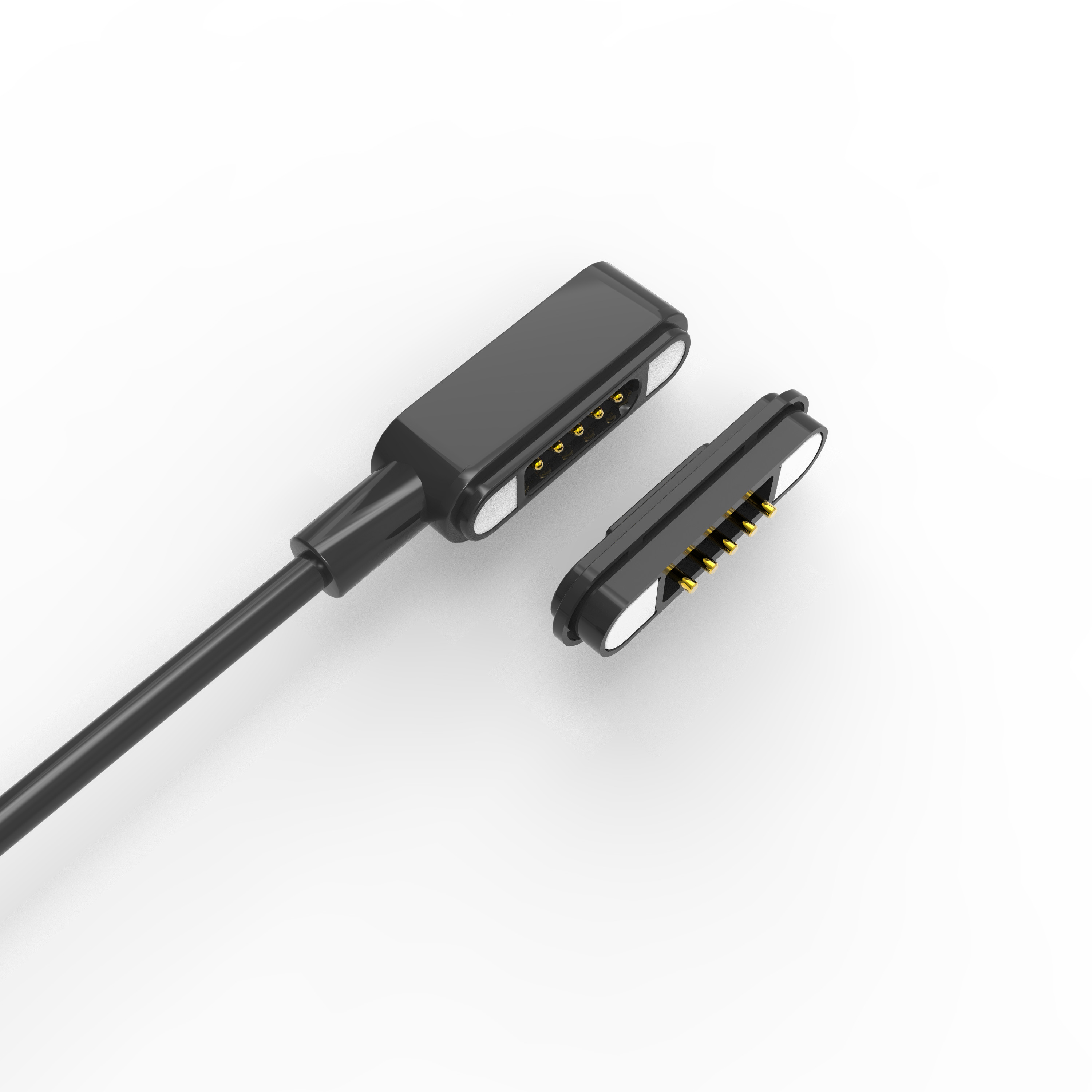

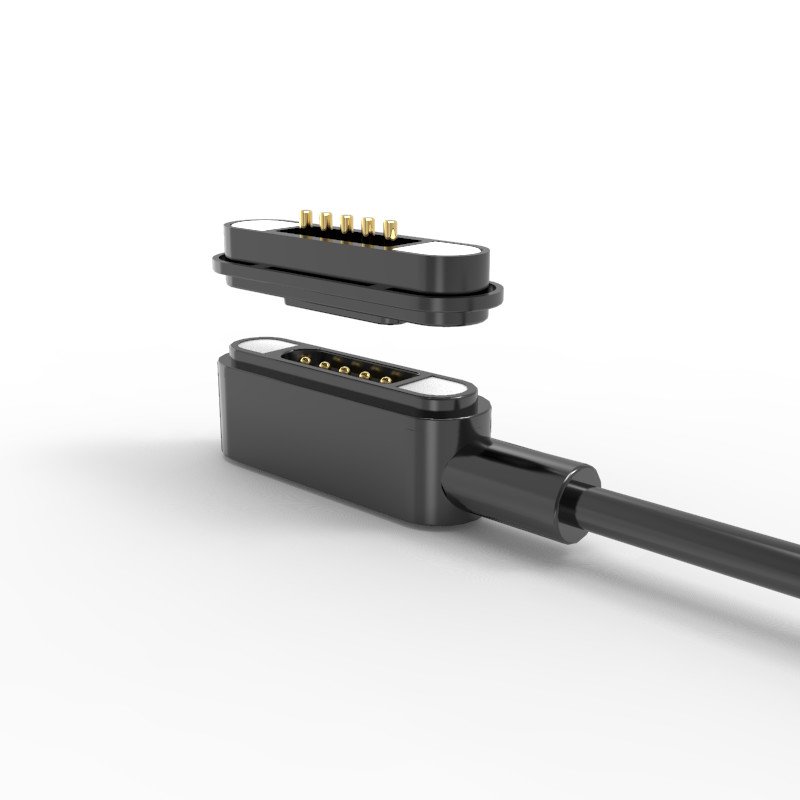

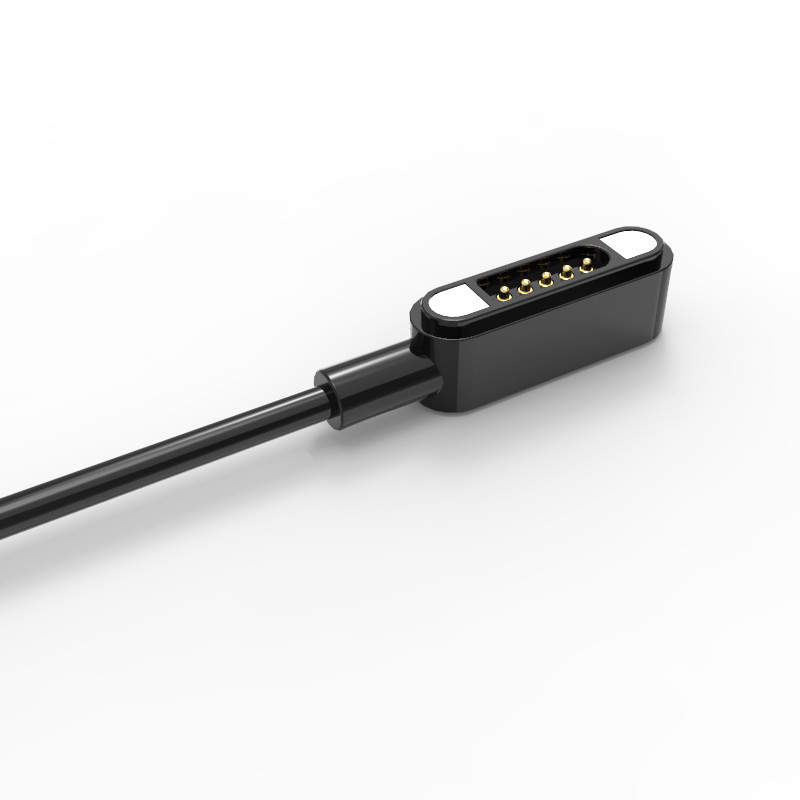

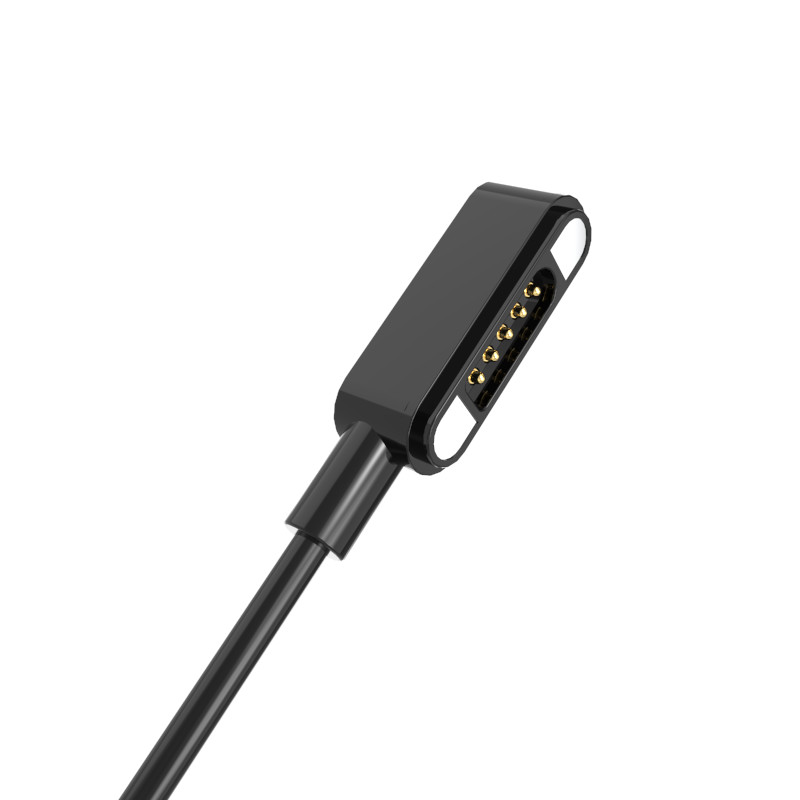

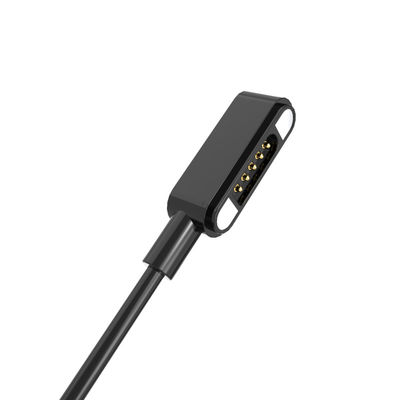

चुंबकीय केबल कनेक्टर पोगो 5 पिन कनेक्टर स्प्रिंग लोड कनेक्टर
1सामग्री एवं निर्माण
पोगो पिन: पीतल, सोने की सतह (कम संपर्क प्रतिरोध और संक्षारण प्रतिरोध सुनिश्चित करता है) ।
यूएसबी कनेक्टर:स्थायित्व और परिरक्षण के लिए स्टेनलेस स्टील के खोल (यूएसबी 2.0)
आवास:एचटीएन (उच्च तापमान नायलॉन) + 30% भराव, UL94 V-0 रेटेड (ज्वाला retardant, उच्च तापमान का सामना करता है) ।
बाहरी मोल्ड (जॉइंट):काला टीपीई 80ए (लचीला, घर्षण प्रतिरोधी थर्मोप्लास्टिक इलास्टोमर)
केबलओवरडोज3.5 मिमी,चार कोर
लाल और कालाः 65 स्ट्रैंड × 0.08 मिमी (टिन-प्लेटेड तांबा, उच्च वर्तमान क्षमता) ।
सफेद और हराः 16 स्ट्रैंड × 0.08 मिमी (टिन-प्लेटेड कॉपर, डेटा/सिग्नल के लिए संभव है) ।
इन्सुलेशन:काला टीपीई कवरिंग(लचीला और टिकाऊ)
वसंत बलः 1.0 मिमी की कार्य ऊंचाई पर 80g ± 20g (स्थिर संपर्क दबाव सुनिश्चित करता है)
चुंबकीय आसंजन बलः >550G (सुरक्षित पुरुष-महिला डॉकिंग)
सेवा जीवनः 50,000+ चक्र (उच्च स्थायित्व)
सुरक्षा विशेषताएंः सही संरेखण के लिए शॉर्ट-सर्किट विरोधी डिजाइन और ध्रुवीयता चिह्न।
नामित वोल्टेजः 12V DC.
वर्तमान रेटिंगः
निरंतरः 3.0A.
पीक (अस्थायी): अधिकतम 4.0A।
संपर्क प्रतिरोधः ≤50mΩ (कम शक्ति हानि)
अनुपालन: RoHS और REACH (पर्यावरण के अनुकूल)
मॉड्यूलर इलेक्ट्रॉनिक्सः पहनने योग्य उपकरण, आईओटी उपकरण, हटाने योग्य सेंसर।
पीसीबी कनेक्शनः बोर्डों पर लोडेड या ओवरमोल्ड।
यूएसबी संगत प्रणालीः यूएसबी 2 के माध्यम से डेटा के साथ बिजली वितरण (12V/3A) को जोड़ती है।0.
उच्च-विश्वसनीयता उपयोगः ऑटोमोटिव, चिकित्सा, या औद्योगिक उपकरण (UL94 V-0 और 50k चक्र जीवनकाल के लिए धन्यवाद) ।
5 पिन चुंबकीय कनेक्टर पैरामीटरः
|
नाम |
5 पिन चुंबकीय कनेक्टर |
|
प्रकार |
डीआईपी |
|
पिन |
5पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
चुंबकीय बल |
550G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
वर्तमान |
3.0ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
उच्च वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
लेआउट सहिष्णुता |
±0.05 मिमी |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
5 पिन पुरुष केबल कनेक्टर तकनीकी चित्र (मुख्य आयाम):
5पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र (मुख्य आयाम):
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है
* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं
* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
