| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID0404A / VIC0450B |
| दस्तावेज: | VID0404A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय केबल कनेक्टर | सामग्री: | THN, पीतल, SUS304, NdFeB N52,TPE |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| निरंतर काम कर रहे वर्तमान: | 3.0ए | अधिकतम क्षणिक वर्तमान: | 4.0a अधिकतम |
| वोल्टेज: | 12V | चुंबकीय बल: | 550 ग्राम |
| यांत्रिक जीवन: | 50000 चक्र मिनट | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| नमक स्प्रे परीक्षण: | 48एच | ||
| प्रमुखता देना: | कार चुंबकीय केबल कनेक्टर,चुंबकीय केबल कनेक्टर काला,4 पिन चुंबकीय चार्जर 550g |
||

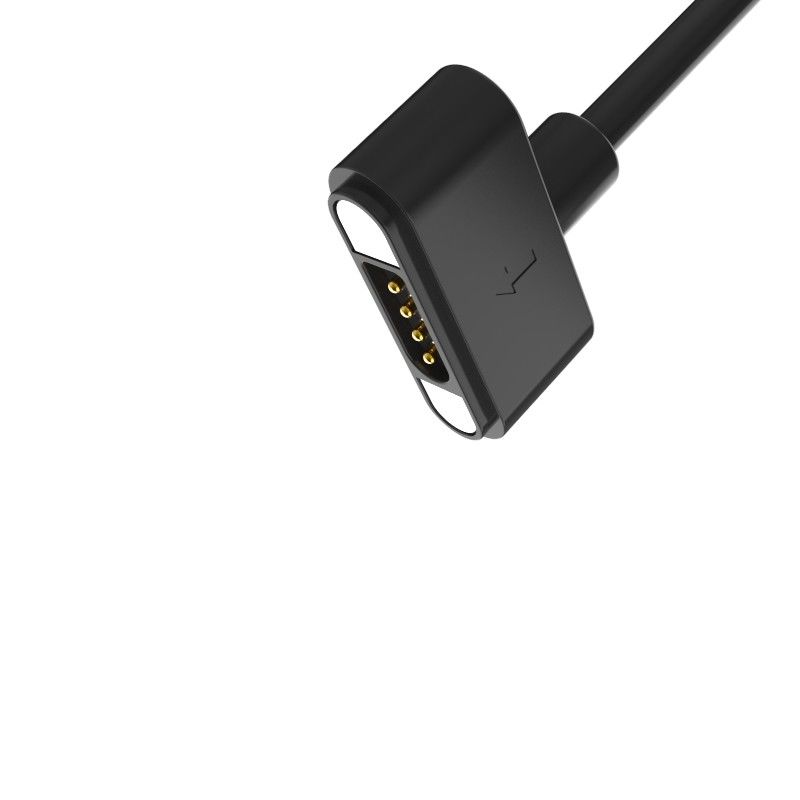

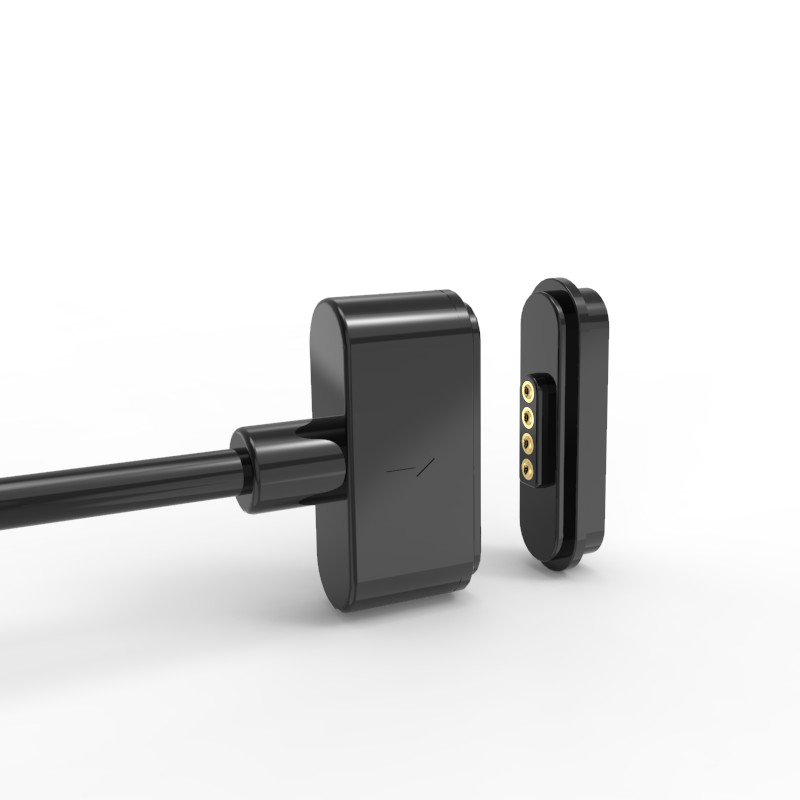

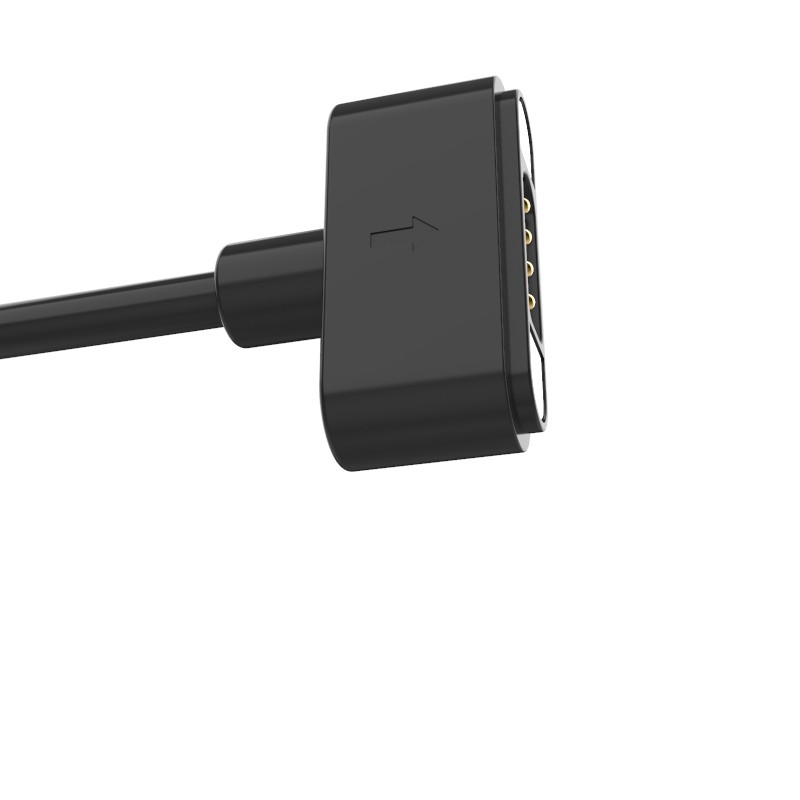

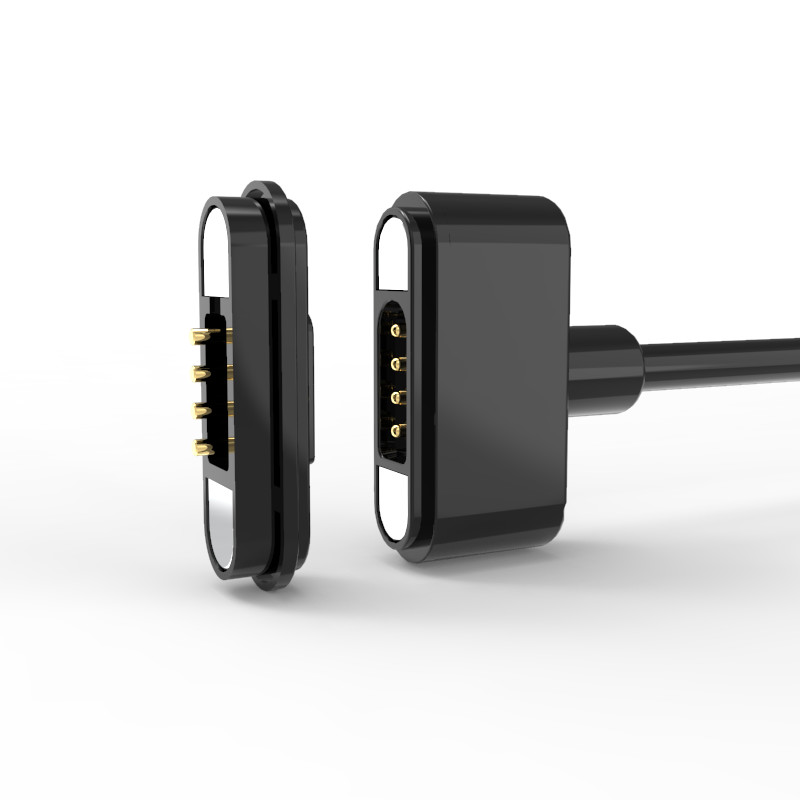

कार पावर चुंबकीय चार्जिंग केबल कनेक्टर 4पिन पोगो पिन के साथ
चुंबकीय केबल कनेक्टर केबल सामग्री संयुक्त के काले TPE 80A बाहरी मोल्ड है, wआयर OD3.5mm 4C (लाल और कालाः 65*0.08, सफेद और हराः 16*0.08, टिन-प्लेटेड कॉपर वायर) काले टीपीई के साथ कवर किया गया।
4-पिन चुंबकीय केबल कनेक्टर चुंबक नियोडियम आयरन बोरॉन (NdFeB) है, चुंबक का ग्रेड N52 है, चुंबकीय केबल कनेक्टर पुरुष और महिला डॉकिंग का चिपकने वाला बल 550G से अधिक है।
प्रमुख विशेषताएं:
✔प्रीमियम NdFeB चुंबकउपयोग करता हैनियोडियम लोहे का बोरॉन (NdFeB), सबसे मजबूत स्थायी चुंबक सामग्री, सुरक्षित लगाव, बेहतर चुंबकीय बल और दीर्घकालिक स्थायित्व सुनिश्चित करती है।
✔तेज़ और सुरक्षित चार्जिंग/डेटा ट्रांसफरकुशल बिजली वितरण के लिए डिज़ाइन किया गया ([X] फास्ट चार्जिंग का समर्थन करता है) और स्थिर सिग्नल ट्रांसमिशन (USB/HDMI/ इत्यादि) ।
✔RoHS और ISO 9001 प्रमाणितविश्व पर्यावरण और गुणवत्ता मानकों के अनुरूप, सुरक्षा और विश्वसनीयता की गारंटी।
✔पहनने के लिए प्रतिरोधी डिजाइनबिना किसी प्रयास के स्नैप-इन लगाव और अलगाव सुरक्षा के साथ बंदरगाह क्षति को रोकता है।
✔अनुकूलन योग्य समाधानOEM/ODM परियोजनाओं के लिए कम समय, ग्राहक विनिर्देशों (आकार, ध्रुवीयता, परिरक्षण, आदि) के अनुरूप।
4पिन चुंबकीय केबल कनेक्टर्स पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
डीआईपी |
|
पिन |
4पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
केबल की लंबाई |
1000 मिमी±20 |
|
केबल सामग्री |
टीपीई |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
चुंबकीय बल |
550G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
निरंतर कार्य करंट |
3.0ए |
|
अधिकतम क्षणिक धारा |
4.0A अधिकतम |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
लेआउट सहिष्णुता |
±0.05 मिमी |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
4पिन पुरुष चुंबकीय केबल कनेक्टर ड्राइंग आकारः
4पिन महिला चुंबकीय कनेक्टर ड्राइंग आकारः
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
यूपीई क्यों चुना?
सटीक इंजीनियरिंग के साथ उच्च तकनीक उत्पादन
गुणवत्ता से समझौता किए बिना प्रतिस्पर्धी मूल्य निर्धारण
निरंतर प्रदर्शन के लिए व्यवस्थित गुणवत्ता नियंत्रण
उचित लागत नियंत्रण प्रक्रियाएं
चुंबकीय केबल कनेक्टर्स आवेदनः
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है
* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं
* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
