| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | VID0062A / VIC0450B |
| दस्तावेज: | VID0062A.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | चुंबकीय चार्जर कनेक्टर | सामग्री: | THN, पीतल, SUS304, NdFeB N52,TPE |
|---|---|---|---|
| स्प्रिंग का बल: | 80 ग्राम ± 20g | कामकाजी स्टोर्क: | 1.0 मिमी |
| निरंतर काम कर रहे वर्तमान: | 3.0ए | अधिकतम क्षणिक वर्तमान: | 4.0a अधिकतम |
| वोल्टेज: | 12V | चुंबकीय बल: | 550 ग्राम |
| यांत्रिक जीवन: | 50000 चक्र मिनट | संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) |
| नमक स्प्रे परीक्षण: | 48एच | ||
| प्रमुखता देना: | 4 पिन चुंबकीय चार्जर कनेक्टर,चुंबकीय चार्जर कनेक्टर 3A,4A चुंबकीय यूएसबी चार्जिंग केबल |
||

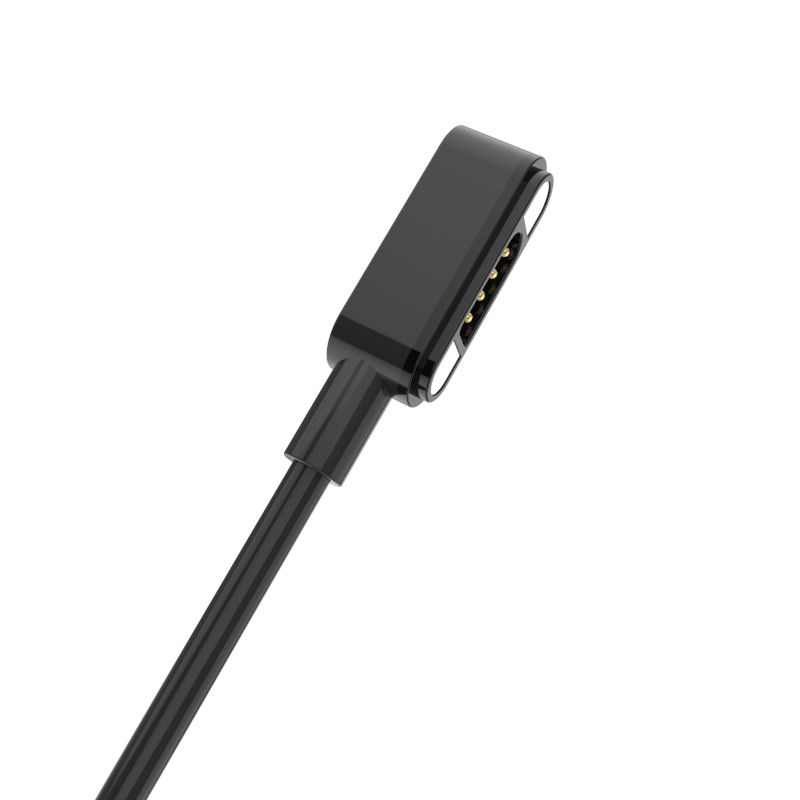

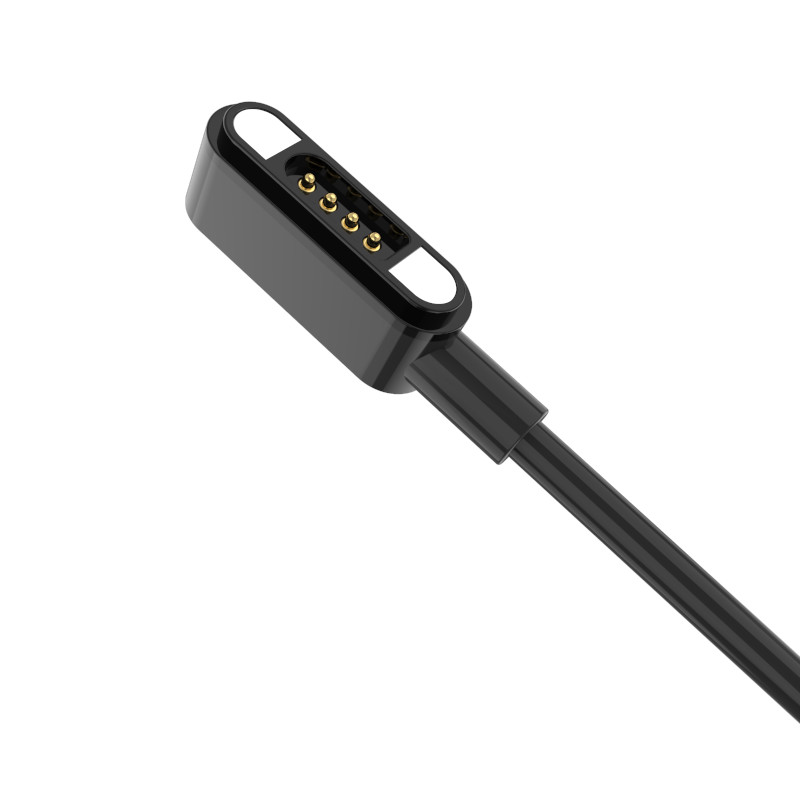

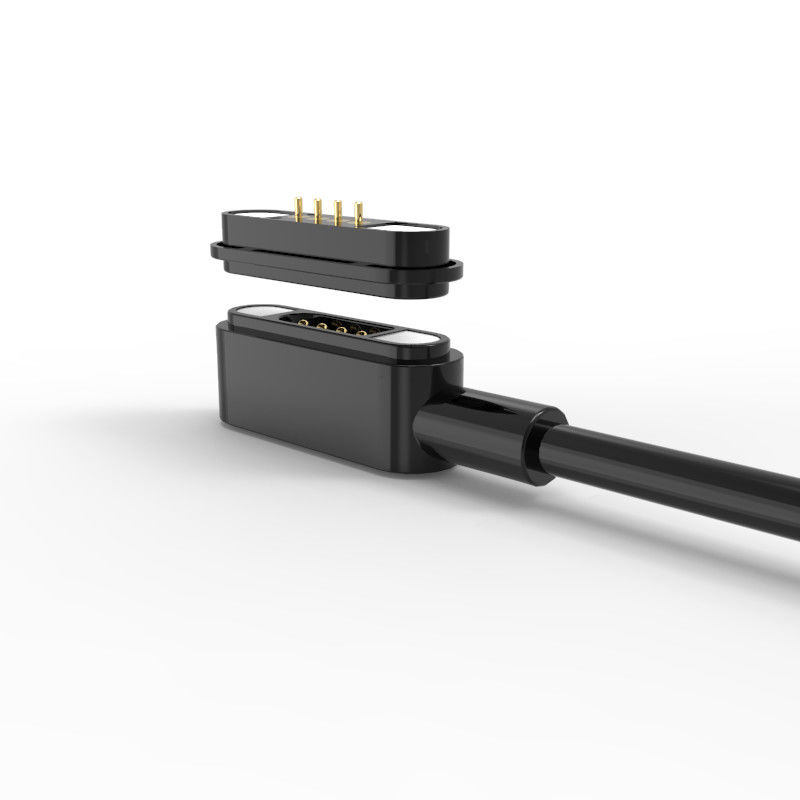

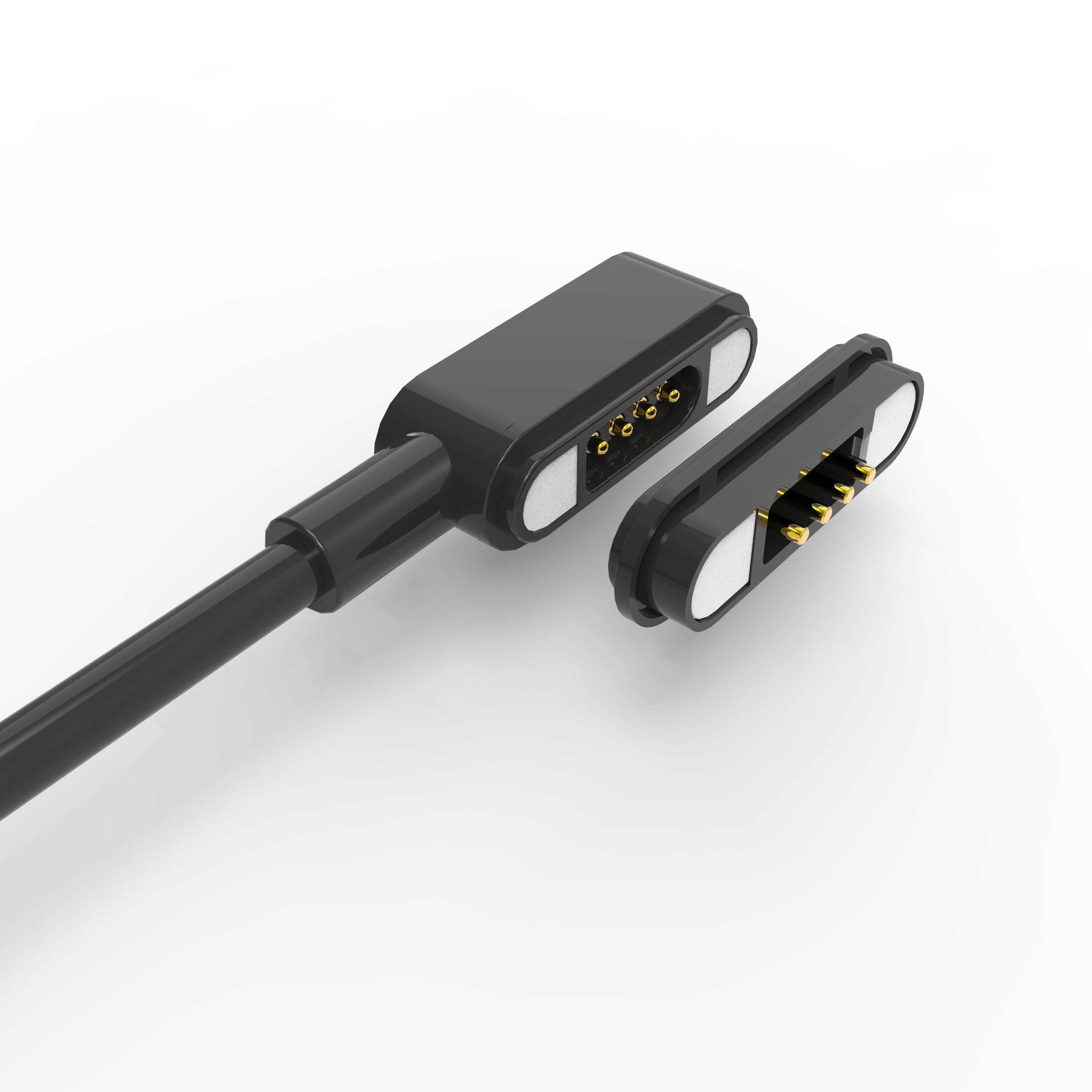

टीपीई केबल 4 पिन पोगो पिन चुंबकीय यूएसबी केबल कनेक्टर चोरी अलार्म के लिए
...सामग्रीः
धातु की सुई का भाग पीतल की सतह पर सोने के साथ लेपित है।
कठोर प्लास्टिक सामग्री HTN+30% UL94 V-0 ब्लैक से बनी है, जो उच्च तापमान का सामना कर सकती है।
चुंबक उच्च प्रदर्शन स्थायी चुंबक नियोडियम लोहे बोरॉन को अपनाता है;
संयुक्त का काला TPE 80A बाहरी मोल्ड;
तार OD3.5mm 4C (लाल और कालाः 65*0)08, सफेद और हराः 16*0.08काली टीपीई के साथ कवर किया गया
यूएसबीः स्टेनलेस स्टील के खोल यूएसबी2.0.
यांत्रिक गुण:
स्प्रिंग बलः 80g ± 20g 1.0 काम की ऊंचाई पर,
सेवा जीवनः न्यूनतम 50,000 गुना।
विद्युत गुण:
संदर्भ वोल्टेजः 12 वी,
निरंतर कार्य करंटः3.0ए;
अधिकतम क्षणिक धाराः4.0A अधिकतम;
सुई का स्पर्श स्थैतिक प्रतिबाधाः 50mΩ अधिकतम (PIN)
उत्पाद पर्यावरण संरक्षण सामग्री, ROHS, REACH को अपनाता है;
चुंबकीय नर और मादा डॉकिंग का चिपकने वाला बल 550G से अधिक है।
उत्पाद का परिचय और विवरण:
उत्पाद की शॉर्ट सर्किट विरोधी संरचना डिजाइन;
ध्रुवीयता और विद्युत दिशा स्पष्ट रूप से पहचानी जाती है।
2पिन चुंबकीय केबल कनेक्टर पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
प्रकार |
डीआईपी |
|
पिन |
4पिन या अनुकूलित |
|
पिच |
2.20 मिमी |
|
केबल की लंबाई |
1000 मिमी±20 |
|
केबल सामग्री |
टीपीई |
|
पोगो पिन |
पीतल |
|
आवास |
काला HTN+30%GF UL94 V-0 |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
चुंबकीय बल |
550G |
|
वसंत बल |
80घ±20g,at1.0मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
50000 चक्र मिनट |
|
निरंतर कार्य करंट |
3.0ए |
|
अधिकतम क्षणिक धारा |
4.0A अधिकतम |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
High वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
48H |
|
लेआउट सहिष्णुता |
±0.05 मिमी |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
4पिन पुरुष चुंबकीय केबल कनेक्टर ड्राइंग आकारः

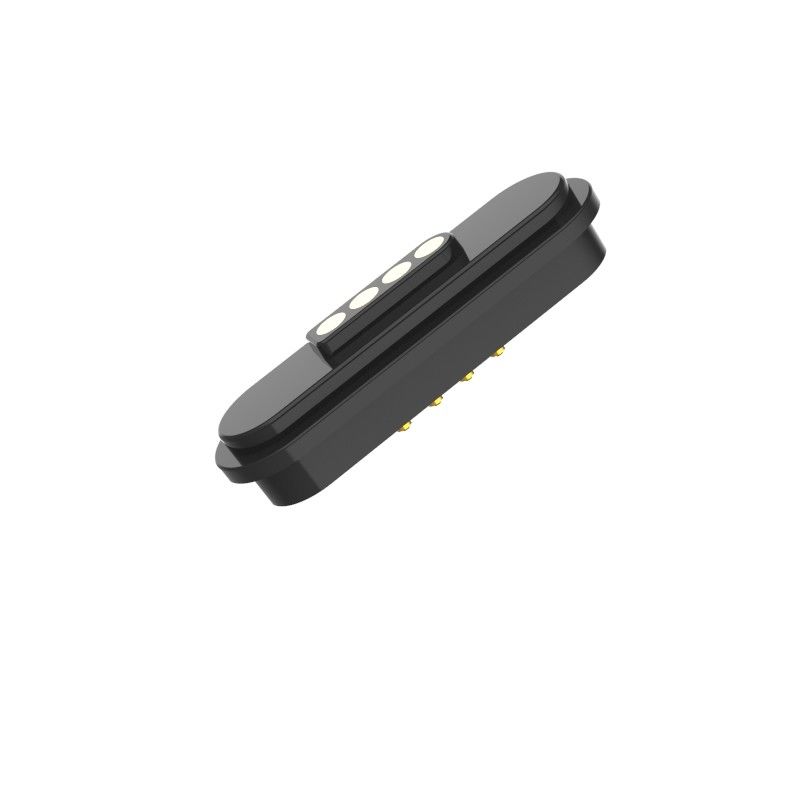

4पिन महिला चुंबकीय कनेक्टर ड्राइंग आकारः
चुंबकीय कनेक्टर के फायदे:
1)स्वचालित अवशोषण कनेक्टेड अनुभव; आसान संचालन;
2) उपकरण को आसानी से हटाने के लिए चुंबकीय इंटरफेस का उपयोग करता है।
3)उच्च जीवन चक्र। यह 50,000-300,000 पुनः संलग्न जीवन समय का समर्थन करता है;
4)यह अनुकूलित जलरोधक डिजाइन करने के लिए आसान है, महिला धूल-सबूत और जलरोधक (आईपी 68) प्राप्त कर सकते हैं;
5)उच्च धारा (3A-20A), तेज़ रिचार्ज का समर्थन करें;
6)उत्कृष्ट संक्षारण दर (48H-120H) कठोर वातावरण को पूरा करती है;
8)उत्पाद के आकार के मिलान को पूरा करने के लिए अनुकूलित आकार, उत्पाद बिक्री बिंदु में सुधार;
9)चुंबक की स्थिति, चुंबकों का उपयोग और संरचना दोहरी सर्किट सुरक्षा तक पहुंच के लिए अलग
दिशा ((यह उपयोगकर्ता उन्मुख और उपयोगकर्ता के अनुकूल है)
10)उत्कृष्ट स्केलेबिलिटी इंटरफेस प्राप्त किया जा सकता है ((पावर सिग्नल वीडियो ऑडियो जैक आदि);
11)विकास का समय कम है, अनुकूलन के लिए कम लागत का मोल्ड;
12)एक विश्वसनीय उच्च आरएफ सिग्नल संचरण प्रदान करें। हमारा कनेक्टर यूएसबी 2 है।0
