| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | Upd02a-axx-xxxx |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $0.8-$3 |
| पैकेजिंग विवरण: | 1000pcs/PE बैग (ग्राहकों की आवश्यकताओं के अनुसार) |
| प्रसव के समय: | 10-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | सही कोण पिन कनेक्टर | प्रकार: | डीआईपी |
|---|---|---|---|
| सामग्री: | C3604, SUS304, THN | सतह उपचार: | सोना चढ़ाना |
| संपर्क प्रतिरोध: | काम की ऊंचाई पर 50 मीटर अधिकतम | नमक स्प्रे परीक्षण: | 48एच |
| उत्पाद परिचालन तापमान: | 260 ± ± 5 ℃ 20s ± 2s | उत्पाद उपयोग वातावरण:: | 80 ℃ ~ 130 ℃ (प्रयोगशाला परीक्षण) |
| प्रमुखता देना: | 2.54 मिमी पिच राइट एंगल पिन कनेक्टर,स्प्रिंग लोड 3 पिन पोगो कनेक्टर,3 पिन पोगो कनेक्टर 2.54 मिमी पिच |
||

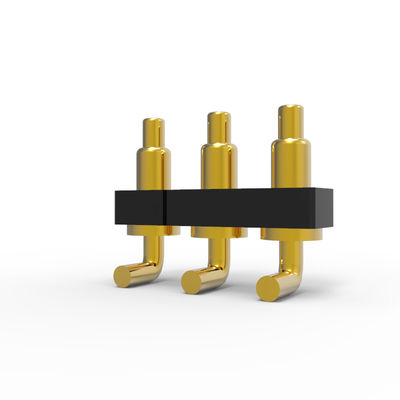

2.54mm पिच 3पिन राइट एंगल स्प्रिंग पोगो पिन कनेक्टर 2.54mm ऊंचाई आवास के साथ।
पोगो पिन की पूंछ घुमावदार होती है, यह डिजाइनरों को स्थान के उपयोग में अधिक विकल्प प्रदान कर सकती है, पूंछ को तार से भी मिलाया जा सकता है।
पोगो पिन मोबाइल फोन और अन्य इलेक्ट्रॉनिक उत्पादों में प्रयुक्त एक सटीक कनेक्टर है।
इसका व्यापक रूप से विभिन्न इलेक्ट्रॉनिक उत्पादों में उपयोग किया जाता है और सिग्नल ट्रांसमिशन कनेक्शन में भूमिका निभाता है।
इसकी आकार संरचना में विभाजित हैः सपाट तल प्रकार, प्लग प्लेट प्रकार, झुकने प्रकार, डबल सुई शाफ्ट, धागा प्रकार, वेल्डिंग तार प्रकार,
साइड होल का प्रकार आदि।
आंतरिक संरचना को विभाजित किया गया हैः बैक ड्रिलिंग प्रकार, स्लाइसिंग ढलान, गोल गेंद के साथ स्लाइसिंग ढलान, छेद प्रकार, टेल प्लग प्रकार, डबल हेड प्रकार, आदि।
चढ़ाना चयनः नियमित सोने चढ़ाना, निकेल चढ़ाना आदि।
2.54 मिमी पिच सही कोण स्प्रिंग लोड कनेक्टर पैरामीटर सूचीः
|
इन्सुलेटर
|
काला प्लास्टिक(265°C)UL94 V-0
|
|
प्लंगर
|
पीतल 5u ̊ Au से अधिक 60~100u ̊ Ni
|
|
बैरल
|
पीतल 5u ̊ Au से अधिक 60~100u ̊ Ni
|
|
वसंत
|
एसयूएस सतह उपचार
|
|
कनेक्टर का प्रकार
|
पुरुष
|
|
रंग
|
काला, पीला
|
|
पिच
|
2.54 मिमी या ग्राहक की आवश्यकताओं पर निर्भर करता है
|
|
पिन
|
3पिन या ग्राहक की आवश्यकताओं पर निर्भर करता है
|
|
आवेदन
|
पीसीबी,एवी उपकरण,चिकित्सा उपकरण,सैन्य संचार,एयरोस्पेस,फोन घड़ी,इलेक्ट्रॉनिक सिगरेट
|
|
प्रमाणपत्र
|
SO9001/ROHS2.0/REACH/MSDS/SGS
|
|
पैकिंग
|
1000pcs/पीई बैग ((ग्राहक की आवश्यकताओं के अनुसार)
|
|
वसंत बल
|
70g+/-20g 1.0 मिमी के कामकाजी स्ट्रोक पर
|
|
जीवन परीक्षण
|
100,000 चक्र
|
|
नामित धारा
|
3 ए मैक्स.
|
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
अधिकतम 50 मिलियन ओम
|
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
2.54 मिमी पिच मानक 2pin-40pin पोगो पिन कनेक्टर के साथ सही कोण
यूपीई पोगो पिन कनेक्टर के फायदे
पोगो पिन कनेक्टर, जिसे आमतौर पर स्प्रिंग पिन या पोगो पिन के रूप में जाना जाता है, कई फायदे प्रदान करता हैः
विश्वसनीयताःक्लिप तकनीक का उपयोग करने वाले यूपीई पोगो पिन कंपन और यांत्रिक झटके के अधीन वातावरण में भी एक सुसंगत और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।
कॉम्पैक्ट डिजाइनःउनका छोटा आकार उन्हें संकीर्ण स्थानों में फिट करने की अनुमति देता है, जो आधुनिक, कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों के लिए आदर्श है।
लचीलापन:पोगो पिन सतह के परिवर्तनों के अनुकूल हो सकते हैं, जो एक स्थिर कनेक्शन सुनिश्चित करते हैं, भले ही संभोग सतह पूरी तरह से संरेखित न हों।
उपयोग में आसानी:वे उपयोगकर्ता के अनुकूल हैं, जिनमें स्थापना और रखरखाव सरल है।
स्थायित्वःवे कई चक्रों के लिए सामना करने के लिए डिजाइन कर रहे हैं कनेक्ट और डिस्कनेक्ट, उन्हें अत्यधिक टिकाऊ बनाने
हमारा लाभ और आपकी पसंद:
.यूपीई पेशेवर अनुकूलित उच्च वर्तमान पोगो पिन 15A-30A श्रृंखला के साथ, यह बड़े पैमाने पर उत्पादित किया गया है।
.यूपीई विकसित 1.27 मिमी,2.0 मिमी 2.54 मिमी पिच मानक पुरुष और महिला 2pin-40pin Pogo पिन कनेक्टर एसएमटी / डीआईपी / राइट एंगल / सोल्डर कप के साथ।
.पोगो पिन लाइफ टेस्ट 1000,000 चक्र तक।
.सभी उत्पाद HF, RoHS REACH मानक पास कर सकते हैं।
.माल की डिलीवरी से पहले 100% विद्युत परीक्षण रिपोर्ट प्रदान की।
. विभिन्न आकारों का कस्टम उपलब्ध है, छोटी संरचना और उच्च धारा।
पोगो पिन प्रकार संरचना और विवरणः
SMT:अच्छी स्थिरता, बैरल का नीचे एक सपाट तल डिजाइन है, जो पीसीबी बोर्ड पर मिलाप करने में आसान है।
ग्राहक क्यों चुनते हैंयूपीई?
1पेशेवर अनुकूलन सेवा
2. तेजी से नमूना उत्पादन क्षमता
3सख्त गुणवत्ता नियंत्रण प्रणाली
4आयातित घटकों के साथ प्रसंस्करण
5उच्च परिशुद्धता परीक्षण उपकरण
6उचित लागत नियंत्रण प्रक्रियाएं
पोगो पिन कनेक्टर आवेदन क्षेत्रः
आदेश कैसे दें
* आप हमें चित्र या नमूना भेजें
* हमारी पेशेवर इंजीनियरिंग टीम मूल्यांकन करती है
* आप चित्र का सामना करते हैं और हम आपको भेजने के लिए नमूना बनाते हैं
* आप नमूने का परीक्षण करते हैं और अनुमोदित करते हैं, फिर ऑर्डर देते हैं और 50% जमा का भुगतान करते हैं
* हम उत्पाद बनाना शुरू करते हैं
* जब माल तैयार हो जाता है, हम आपके चेक के लिए फोटो लेते हैं और फिर आप शेष राशि का भुगतान करते हैं
* हम आपको डीएचएल, टीएनटी, यूपीएस, फेडेक्स के साथ उत्पादों को वितरित करते हैं
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
