डबल हेड स्प्रिंग लोडेड पोगो कॉन्टैक्ट प्रोब पोगो पिन

ब्रांड नाम:	UPE
मॉडल संख्या:	डबल हेड पोगो पिन
एमओक्यू:	10000
मूल्य:	$0.1-$0.5
पैकेजिंग विवरण:	पीई बैग
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ISO9001

डबल हेड पोगो पिन

सामग्री:

पीतल C3604, SUS304

संपर्क प्रतिरोध:

काम की ऊंचाई पर 50 मीटर अधिकतम

परिचालन तापमान:

-40 ℃ ~+130 ℃ 24 घंटे के भीतर।

नमक स्प्रे परीक्षण:

48 घंटे

आपूर्ति की क्षमता:

50kpcs/दिन

प्रमुखता देना:

डबल हेड पोगो कॉन्टैक्ट प्रोब

स्प्रिंग लोडेड POGO पिन

डुअल हेड वाला पोगो पिन

उत्पाद वर्णन

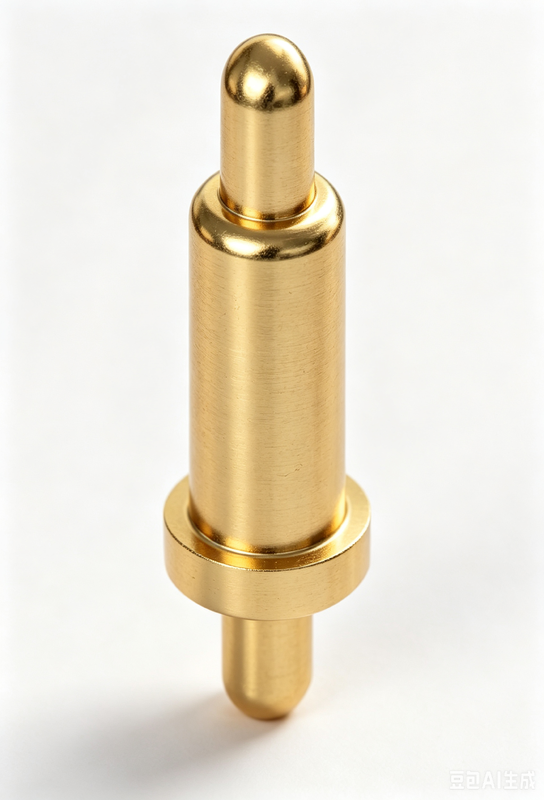

डबल हेड स्प्रिंग लोडेड पोगो कॉन्टैक्ट प्रोब

UPE पेशेवर POGO PIN अनुकूलन सेवाएँ प्रदान करता है, जिसमें विभिन्न आकार और छोटी संरचनाएँ शामिल हैं। हम 15A से 30A तक के हाई-करंट पोगो पिन को अनुकूलित करते हैं। विशिष्ट ग्राहक आवश्यकताओं के अनुसार विभिन्न उत्पादों और पोगो पिन समाधानों को डिज़ाइन किया जा सकता है।

एक पोगो पिन एक इलेक्ट्रिकल कनेक्टर है जिसका उपयोग दो सर्किट के बीच अस्थायी कनेक्शन स्थापित करने के लिए किया जाता है। इसमें एक बैरल के अंदर एक स्प्रिंग-लोडेड प्लंजर होता है, जो संपीड़न की अनुमति देता है और प्रवाहकीय सतहों के खिलाफ दबाए जाने पर विश्वसनीय संपर्क बनाए रखता है।

उत्पाद विनिर्देश

पैरामीटर	विनिर्देश
नाम	डबल हेड पोगो पिन
प्लंजर सामग्री	पीतल C3604
बैरल सामग्री	पीतल C3604
स्प्रिंग सामग्री	SUS304
यांत्रिक जीवन	50,000 चक्र न्यूनतम
संपर्क प्रतिरोध	50mΩ अधिकतम
संचालन तापमान	-40℃ से +130℃
सोल्डरिंग हीट के प्रति प्रतिरोध	260℃±5℃ 20s±2s के लिए
नमक स्प्रे परीक्षण	48 घंटे
प्रमाणन	ROHS या REACH अनुपालन
परीक्षण	100% ओपन और शॉर्ट टेस्ट

उपलब्ध बाहरी संरचनाएँ

हम ग्राहक चयन के लिए 8 प्रकार की बाहरी संरचना POGO PIN प्रदान करते हैं। मानक POGO PIN कुल ऊंचाई 2.8mm से 11.0mm तक होती है (DIP पोगो पिन टेल लंबाई को छोड़कर)।

SMT

PCB बोर्ड सोल्डरिंग के लिए आसान फ्लैट बॉटम डिज़ाइन, अच्छी स्थिरता के साथ।

DIP

पोजिशनिंग पिन PCB वेल्डिंग के दौरान विचलन को रोकता है, मजबूत कनेक्शन के साथ।

डबल हेड

वेल्डिंग आवश्यकताओं के बिना द्विदिश बोर्ड-टू-बोर्ड कनेक्शन।

राइट एंगल

स्पेस ऑप्टिमाइज़ेशन के लिए मुड़ी हुई टेल डिज़ाइन, वायर सोल्डरिंग के लिए उपयुक्त।

सोल्डर कप

केबल उत्पादों के लिए आदर्श, आसान वायर वेल्डिंग क्षमता के साथ।

स्क्रू-टाइप

विविध ग्राहक आवश्यकताओं को पूरा करने के लिए कस्टम विनिर्देश।

वन-पीस टाइप

कस्टम डिज़ाइन विकल्पों के साथ उच्च वर्तमान क्षमता।

स्फेरिकल बॉल टाइप

कस्टम डिज़ाइन विकल्पों के साथ पार्श्व बल क्षमता।

आंतरिक संरचना विकल्प

संरचना A: तिरछा बेवेल प्लंजर

स्थिर प्रतिबाधा और लंबे जीवन के साथ पारंपरिक उपयोग। SMT और DIP अनुप्रयोग। सीमित कार्य स्ट्रोक से अधिक नहीं हो सकता।

संरचना B: छिद्रित प्लंजर

सीमित स्थान में अधिकतम संपीड़न। SMT और DIP अनुप्रयोग। सीमित स्ट्रोक और अत्यधिक करंट से बचें।

संरचना C: फ्लैट प्लंजर

स्थान-सीमित अनुप्रयोगों के लिए आसान मशीनिंग। SMT और DIP अनुप्रयोग। सीमित स्ट्रोक और अत्यधिक करंट से बचें।

संरचना D: इंसुलेटिंग बीड्स

10A से ऊपर के करंट के लिए स्थिर प्रतिबाधा। SMT और DIP अनुप्रयोग। सीमित कार्य स्ट्रोक से अधिक नहीं हो सकता।

संरचना E: डुअल कम्प्रेशन

बड़े संपीड़न के साथ बोर्ड-टू-बोर्ड डॉकिंग के लिए स्पेस-सेविंग डिज़ाइन। सीमित कार्य स्ट्रोक से अधिक नहीं हो सकता।

संरचना F: फोर-पीस कॉम्बिनेशन

उच्च प्रेस स्मूथनेस, छोटा प्लंजर विक्षेपण, वाटरप्रूफ और डस्टप्रूफ। उच्च करंट और उच्च प्रदर्शन अनुप्रयोगों के लिए आदर्श।

संरचना G: इंटरमीडिएट शाफ्ट कम्प्रेशन

उच्च करंट पास करने में सक्षम सरल संरचना। उच्च करंट वेल्डिंग उपयोग। सीमित कार्य स्ट्रोक से अधिक नहीं हो सकता।

संरचना H: बॉल कम्प्रेशन कॉन्टैक्ट

आसान प्रसंस्करण के साथ सरल संरचना। छोटे कार्य स्ट्रोक अनुप्रयोग। सीमित कार्य स्ट्रोक से अधिक नहीं हो सकता।

उत्पाद अनुप्रयोग

PCB बोर्ड
डिजिटल कैमरे / चिकित्सा उत्पाद / प्रिंटर कार्ट्रिज
गोल्फ हैंडल / इलेक्ट्रिक वाहन / टेलीफोनी अनुप्रयोग
कार्डियक डिफिब्रिलेटर / कार चार्जिंग / एयर प्यूरीफायर
LED फ्लैट ल्यूमिनरीज़ / LED फ्लैश लाइट / टैबलेट / लैपटॉप / पीसी
पावर बैंक / डिजिटल उत्पाद / छोटे घरेलू विद्युत अनुप्रयोग
चार्जिंग उत्पाद / सिग्नल ट्रांसमिशन उत्पाद

UPE क्यों चुनें?

अनुकूलन और लचीलापन: विशिष्ट आवश्यकताओं के लिए अनुरूप समाधान
तेज़ नमूने: त्वरित प्रोटोटाइपिंग के साथ बाज़ार में तेज़ी से प्रवेश
कठोर गुणवत्ता जाँच: आने वाली सामग्री निरीक्षण, इन-प्रोसेस जाँच, 100% अंतिम परीक्षण और अनुपालन सत्यापन सहित व्यापक परीक्षण
ग्राहक-केंद्रित QC लचीलापन: अनुकूलनीय गुणवत्ता नियंत्रण प्रक्रियाएँ
वास्तविक समय QC सहयोग: निरंतर गुणवत्ता निगरानी और सुधार

प्रदर्शन पैरामीटर

घटक	सामग्री विकल्प
बैरल सामग्री	पीतल, बेरिलियम कॉपर, फॉस्फर ब्रॉन्ज़
प्लंजर सामग्री	पीतल, बेरिलियम कॉपर, फॉस्फर ब्रॉन्ज़, स्टेनलेस स्टील
स्प्रिंग विकल्प	स्टेनलेस स्टील, म्यूजिक वायर
प्लेटिंग आवश्यकताएँ	गोल्ड (Au), सिल्वर (Ag), पैलेडियम-निकल (Pd-Ni)
रेटेड करंट	1A, 2A, 3A, 5A, 15A, 30A (संरचना पर निर्भर)
रेटेड वोल्टेज	DC 12V, 24V
संपर्क प्रतिरोध	30mΩ, 50mΩ अधिकतम (स्थिरता)
जीवन परीक्षण	50,000 चक्र न्यूनतम, 1,000,000 चक्र अधिकतम
रिफ्लो तापमान	265°, 4-5 सेकंड

विश्वसनीयता परीक्षण

परीक्षण प्रकार	विनिर्देश
धारण बल	500±50 चक्र प्रति घंटा, 50,000 चक्र न्यूनतम
आर्द्रता	90-95% RH 40℃±2℃ पर 96 घंटे के लिए
सोल्डर हीट के प्रति प्रतिरोध	265℃+10/-0℃ 30-35 सेकंड के लिए
नमक स्प्रे	5±1% नमक घोल 35+1℃/-2℃ पर 48 घंटे के लिए
स्प्रिंग फोर्स टेस्ट	100g±20g कार्यशील ऊंचाई पर
तापमान जीवन	85℃±2℃ पर 96 घंटे के लिए
सोल्डेरेबिलिटी	265±5℃, 60/40±5% Sn/pb सोल्डर 4.0-5.0 सेकंड के लिए
संपर्क प्रतिरोध	परीक्षण करंट 100mA अधिकतम, 20mV वोल्टेज अधिकतम

परीक्षण उपकरण

हमारी स्वतंत्र प्रयोगशाला में इंसर्शन फोर्स टेस्टिंग मशीन, टू-डायमेंशनल प्रोजेक्टर, थिकनेस मीटर, ऑटोमैटिक इंस्पेक्शन मशीन, इंसुलेशन रेजिस्टेंस टेस्टर, मेटलोग्राफिक सैंपल पॉलिशिंग मशीन, सॉल्ट स्प्रे टेस्टर, करंट टेंपरेचर राइज टेस्टर, लोड स्ट्रोक कर्व इंस्ट्रूमेंट्स, ROHS टेस्टर, रफनेस टेस्टर, इलास्टिक इम्पीड़ेंस टेस्टर और लाइफ टेस्टर सहित व्यापक परीक्षण उपकरण हैं।

प्रतिस्पर्धी लाभ

उच्च-प्रौद्योगिकी उत्पादन: बेहतर गुणवत्ता के लिए उन्नत विनिर्माण तकनीकें
व्यवस्थित प्रबंधन प्रणाली: दक्षता और स्थिरता सुनिश्चित करने वाली सुव्यवस्थित प्रक्रियाएँ
ISO 9001 प्रमाणन: अंतर्राष्ट्रीय गुणवत्ता मानकों के प्रति प्रतिबद्धता
RoHS अनुपालन: पर्यावरणीय और सुरक्षा नियमों को पूरा करता है
लघु विकास लीड टाइम: तेज़ प्रोटोटाइपिंग और उत्पादन चक्र
प्रतिस्पर्धी मूल्य निर्धारण और स्थिर गुणवत्ता: विश्वसनीयता से समझौता किए बिना लागत प्रभावी समाधान

ऑर्डरिंग जानकारी

सेवा	विवरण
भुगतान विधियाँ	T/T (बैंक ट्रांसफर), PayPal, OCBC बैंक नमूनों के लिए PayPal अनुशंसित, थोक ऑर्डर के लिए T/T
नमूना लीड टाइम	इन्वेंटरी नमूना: 2-3 कार्य दिवस अनुकूलित नमूना: 5-7 कार्य दिवस
उत्पादन लीड टाइम	10-15 कार्य दिवस
बाजार सेवाएँ	अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार शर्तें	EXW
माल ढुलाई विकल्प	हवा, समुद्र, एक्सप्रेस
सेवाएँ	उचित मूल्य निर्धारण के साथ उच्च गुणवत्ता, OEM सेवाएँ, कस्टम आकार, रंग और डिज़ाइन

पैकेजिंग और शिपिंग

हमसे संपर्क करें

कोई भी प्रश्न, कृपया हमसे यहाँ संपर्क करें: union@upetech.net
