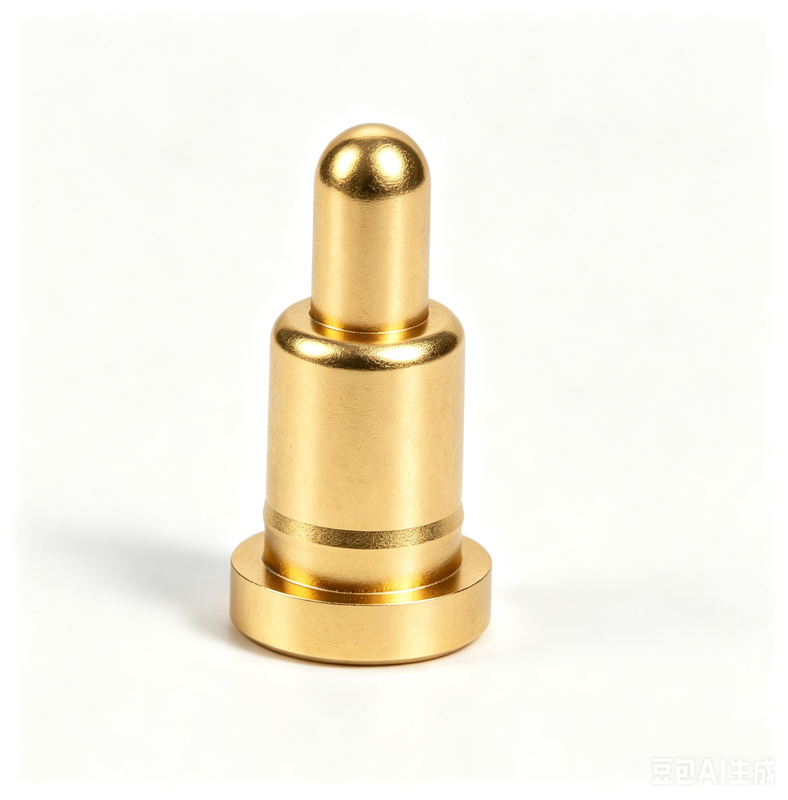

स्प्रिंग लोडेड एसएमटी संपर्क पोगो पिन

ब्रांड नाम:	UPE
मॉडल संख्या:	श्रीमती स्प्रिंग-लोडेड पोगो पिन
एमओक्यू:	10000
मूल्य:	$0.1-$0.5
पैकेजिंग विवरण:	पीई बैग
भुगतान की शर्तें:	टी/टी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

प्रमाणन:

ISO9001

श्रीमती स्प्रिंग-लोडेड पोगो पिन

सामग्री:

पीतल C3604, SUS304

मौजूदा:

वोल्टेज:

यांत्रिक जीवन:

50000 चक्र मिनट ..

संपर्क प्रतिरोध:

काम की ऊंचाई पर 50 मीटर अधिकतम

परिचालन तापमान:

-40 ℃ ~+130 ℃ 24 घंटे के भीतर।

नमक स्प्रे परीक्षण:

48 घंटे

आपूर्ति की क्षमता:

50kpcs/दिन

प्रमुखता देना:

स्प्रिंग लोड SMT POGO पिन

एसएमटी संपर्क पोगो पिन

स्प्रिंग संपर्कों के साथ पोगो पिन

उत्पाद वर्णन

स्प्रिंग लोड SMT संपर्क Pogo पिन

यूपीई विभिन्न आकारों और छोटी संरचनाओं की पेशकश करते हुए पेशेवर पीओजीओ पिन अनुकूलन सेवाएं प्रदान करता है। हम 15 ए से 30 ए तक के उच्च-वर्तमान पोगो पिन को अनुकूलित करते हैं।विभिन्न उत्पादों और पोगो पिन समाधानों को विशिष्ट ग्राहक आवश्यकताओं के अनुसार डिजाइन किया जा सकता है.

पोगो पिन एक विद्युत कनेक्टर है जिसका उपयोग दो सर्किट के बीच अस्थायी संबंध स्थापित करने के लिए किया जाता है। इसमें एक बैरल के अंदर एक स्प्रिंग-लोडेड पिंगर होता है,संपीड़न की अनुमति देता है और प्रवाहकीय सतहों के खिलाफ दबाए जाने पर विश्वसनीय संपर्क बनाए रखता है.

पोगो पिन बाहरी संरचनाएं

हम ग्राहकों के चयन के लिए 8 प्रकार के बाहरी संरचना POGO पिन प्रदान करते हैं। मानक POGO पिन 2.8 मिमी से 11.0 मिमी (डीआईपी पोगो पिन पूंछ लंबाई को छोड़कर) तक की कुल ऊंचाइयों के साथ डिज़ाइन किए गए हैं।

एसएमटी संरचना

आसान पीसीबी बोर्ड मिलाप के लिए फ्लैट बॉटम बैरल डिजाइन के साथ अच्छी स्थिरता।

डीआईपी संरचना

इसमें बिना विचलन के सटीक पीसीबी वेल्डिंग के लिए बैरल की पूंछ पर पिन की स्थिति होती है।

डबल हेड संरचना

वेल्डिंग आवश्यकताओं के बिना दो-दिशात्मक बोर्ड-टू-बोर्ड कनेक्शन में लचीलापन प्रदान करता है।

सही कोण संरचना

घुमावदार पूंछ डिजाइन अंतरिक्ष अनुकूलन विकल्प प्रदान करता है और तारों के साथ मिलाया जा सकता है।

सोल्डर कप संरचना

आसान तार वेल्डिंग क्षमताओं के साथ केबल उत्पादों के लिए उपयुक्त।

पेंच प्रकार की संरचना

कस्टम विकल्पों के साथ विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए विशेष विनिर्देश।

एक टुकड़ा प्रकार संरचना

बड़ी धाराओं को पारित करने में सक्षम और ग्राहकों की विशिष्ट आवश्यकताओं के अनुरूप।

गोलाकार गेंद प्रकार संरचना

पार्श्व बल का समर्थन करता है और ग्राहक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

पोगो पिन आंतरिक संरचनाएं

हम ग्राहकों की आवश्यकताओं के अनुसार उपयुक्त आंतरिक संरचनाओं को मेल खाते हैंः

संरचना A: तिरछा बेवल प्लंगर

स्थिर प्रतिबाधा और लंबे जीवन के साथ पारंपरिक उपयोग। आवेदनः एसएमटी और डीआईपी नियमित उपयोग। सावधानीः सीमा कार्य स्ट्रोक से अधिक नहीं हो सकता है।

संरचना बी: ड्रिल्ड प्लंगर

सीमित स्थानों में अधिकतम संपीड़न। आवेदनः एसएमटी और डीआईपी नियमित उपयोग। सावधानीः सीमा स्ट्रोक या अत्यधिक वर्तमान उपयोग से अधिक नहीं हो सकता है।

संरचना C: फ्लैट प्लंगर

ए एंड बी के आधार पर अंतरिक्ष संरचनाओं के लिए आसान मशीनिंग। आवेदनः एसएमटी और डीआईपी नियमित उपयोग। सावधानीः सीमा स्ट्रोक या अत्यधिक वर्तमान उपयोग से अधिक नहीं हो सकता है।

संरचना डी: इन्सुलेटिंग बील्स के साथ बैरल

स्थिर प्रतिबाधा 10A से अधिक धाराओं के लिए उपयुक्त है। आवेदनः एसएमटी और डीआईपी नियमित उपयोग। सावधानीः सीमा कार्य स्ट्रोक से अधिक नहीं हो सकता है।

संरचना ई: दो तरफा संपीड़न प्लंगर

लंबी दूरी और बड़े संपीड़न बोर्ड-टू-बोर्ड संपर्क के साथ अंतरिक्ष-बचत डिजाइन। आवेदनः बोर्ड-टू-बोर्ड डॉकिंग। सावधानियांः सीमा कार्य स्ट्रोक से अधिक नहीं हो सकता है।

संरचना F: चार टुकड़े का संयोजन

उच्च प्रेस चिकनाई, छोटे पिंपल विचलन, लंबे समय तक काम करने के जीवन के साथ जलरोधक और धूलरोधक। आवेदनः उच्च वर्तमान, उच्च प्रदर्शन, जलरोधक और धूलरोधक आवश्यकताएं।

संरचना जी: मध्यवर्ती शाफ्ट संपीड़न

उच्च धाराओं को पारित करने में सक्षम सरल संरचना। आवेदनः उच्च धारा उपयोग वेल्डिंग। सावधानीः सीमा कार्य स्ट्रोक से अधिक नहीं हो सकता है।

संरचना एचः गेंद संपीड़न संपर्क

आसान प्रसंस्करण के साथ सरल संरचना। आवेदनः छोटे काम स्ट्रोक का उपयोग। सावधानीः सीमा काम स्ट्रोक से अधिक नहीं हो सकता।

पोगो पिन अनुप्रयोग क्षेत्र

यू.पी.ई. क्यों चुनें?

अनुकूलन और लचीलापन
त्वरित नमूने = तेजी से बाजार में आने का समय
प्रत्येक कनेक्टर सख्त गुणवत्ता जांच से गुजरता है (इनकमिंग मटेरियल इंस्पेक्शन, इन प्रोसेस क्वालिटी चेक, 100% फाइनल टेस्टिंग, ट्रेसेबिलिटी एंड कॉम्प्लीफिकेशन)
ग्राहक-केंद्रित क्यूसी लचीलापन
रीयल-टाइम क्यूसी सहयोग

स्प्रिंग लोडेड पोगो पिन कनेक्टर के प्रदर्शन मापदंड

भागों का नाम	पैरामीटर प्रदर्शन तालिका
बैरल सामग्री	पीतल. बेरीलियम तांबा. फॉस्फर कांस्य.
प्लंगर सामग्री	पीतल बेरिलियम तांबा फॉस्फर कांस्य स्टेनलेस स्टील
वसंत विकल्प	स्टेनलेस स्टील
कोटिंग की आवश्यकताएं	सोना-ऑन∙ चांदी-एग∙ पैलेडियम-निकल (पीडी-नी)
रेटेड करंट	1A, 2A, 3A, 5A, 15A या 30A (विभिन्न संरचनाएं)
नामित वोल्टेज	डीसी 12 वी 24 वी
संपर्क प्रतिरोध	30mΩ 50mΩ अधिकतम (स्थिरता)
जीवन परीक्षण	50,000 चक्र मिनट 1,000,000 चक्र अधिकतम
रिफ्लो टेम्प	265°, 4~5 सेकंड

पीओजीओ पिन विश्वसनीयता परीक्षण

परीक्षण प्रकार	विनिर्देश
प्रतिधारण बल	500±50 प्रति घंटे के नामित चक्र पर, न्यूनतम 50,000 चक्र
आर्द्रता	ईआईए-364-31, परीक्षण विधि II, स्थिति एः 90-95% आरएच 40 °C ± 2 °C पर 96 घंटे के लिए
सोल्डरी गर्मी के प्रतिरोध	ईआईए-364-56, प्रक्रिया 5, स्तर 2: 265°C+10/-0°C 30-35 सेकंड के लिए
नमक स्प्रे	ईआईए-364-26, परीक्षण की स्थिति बीः 5±1% नमक समाधान 35+1°C/-2°C पर 48 घंटे के लिए
वसंत बल परीक्षण	सामान्य बल परीक्षण प्रक्रिया, कार्य ऊंचाई पर 100g±20g
तापमान जीवन	ईआईए-364-17, परीक्षण विधि ए, हालत 4: 85°C± 2°C 96 घंटे के लिए
मिलाप की क्षमता	EIA-364-52: 265±5°C, 60/40±5% Sn/pb सोल्डर में 4.0-5.0 सेकंड के लिए डुबोएं
संपर्क प्रतिरोध	ईआईए-364-23: परीक्षण करंट अधिकतम 100 एमए, अधिकतम 20 एमवी वोल्टेज

परीक्षण उपकरण

हमारे पास प्रयोगात्मक उपकरणों से सुसज्जित एक स्वतंत्र प्रयोगशाला है जिसमें निम्नलिखित शामिल हैंः

सम्मिलन बल परीक्षण मशीन
दो आयामी प्रोजेक्टर
मोटाई मीटर
स्वचालित निरीक्षण मशीन
इन्सुलेशन प्रतिरोध परीक्षक
धातुकर्म नमूना चमकाने की मशीन
नमक स्प्रे परीक्षक
वर्तमान तापमान वृद्धि परीक्षक
लोड स्ट्रोक वक्र उपकरण
आरओएचएस परीक्षक
कठोरता परीक्षक
लोचदार प्रतिबाधा परीक्षक
जीवन परीक्षक

यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे

उन्नत विनिर्माण तकनीकों का उपयोग करने वाला उच्च प्रौद्योगिकी उत्पादन
दक्षता और स्थिरता सुनिश्चित करने वाली व्यवस्थित प्रबंधन प्रणाली
आईएसओ 9001 अंतर्राष्ट्रीय गुणवत्ता मानकों को प्रदर्शित करने वाला प्रमाणन
RoHS अनुपालन पर्यावरण और सुरक्षा नियमों को पूरा करना
तेजी से प्रोटोटाइप और उत्पादन के लिए कम विकास नेतृत्व समय
प्रतिस्पर्धी मूल्य और विश्वसनीयता पर कोई समझौता किए बिना स्थिर गुणवत्ता

भुगतान के तरीके

टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक

अनुशंसाः नमूनों के लिए पेपैल का उपयोग करें (सबसे सुरक्षित), थोक आदेशों के लिए टी/टी का उपयोग करें (कम शुल्क)

लीड टाइम्स और सेवा विवरण

नमूना लीड समयः स्टॉक नमूना 2-3 कार्य दिवसों / अनुकूलित नमूना 5-7 कार्य दिवसों

उत्पादन का समयः 10-15 कार्य दिवस

सेवा देने वाले बाजार: अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका

व्यापार की अवधिः EXW

माल ढुलाई के विकल्पः हवाई, समुद्री, एक्सप्रेस

सेवाएं: उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, कोई भी विशेष आकार, रंग, डिजाइन स्वीकार्य

पैकेजिंग और शिपिंग
