| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VID2500A/ VIC3250B |
| दस्तावेज: | VID2501A.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 8.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801 | Spring force: | 60g±10g |
| Working storke: | 1.0mm | Current: | 2A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | Black | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

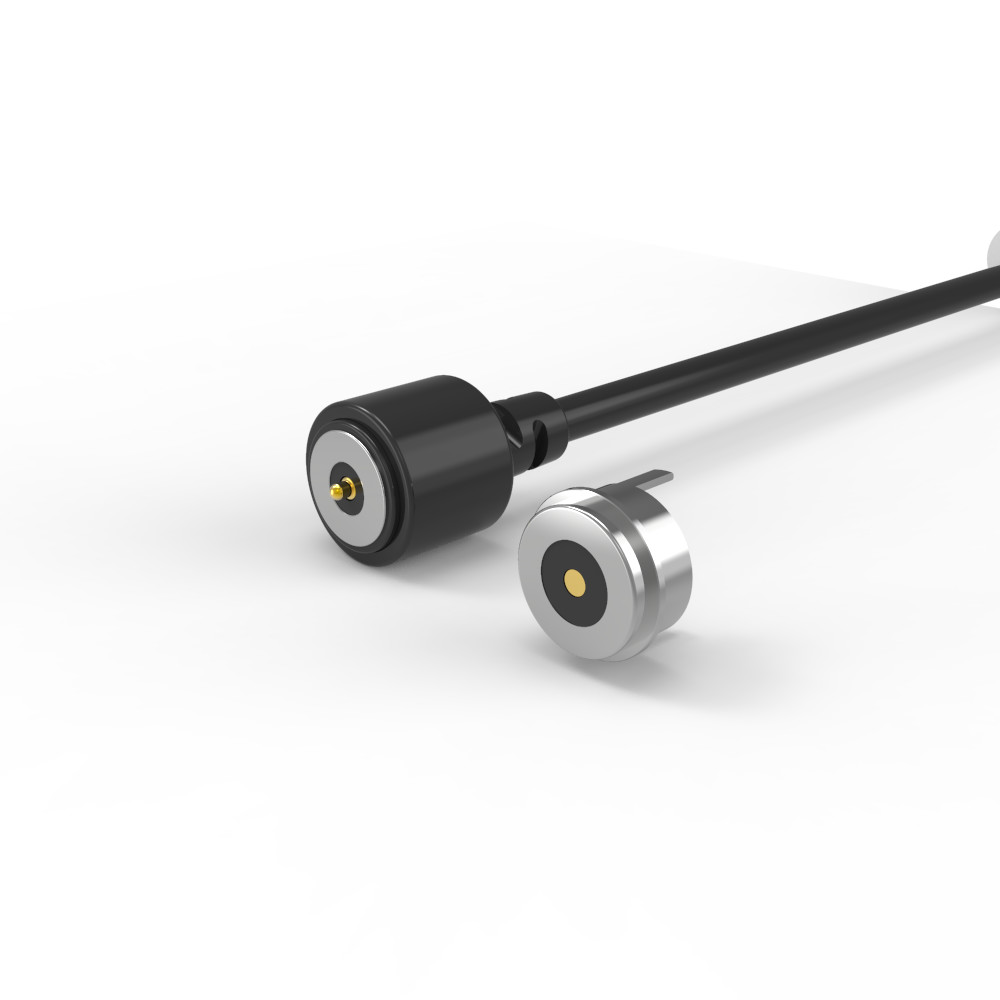

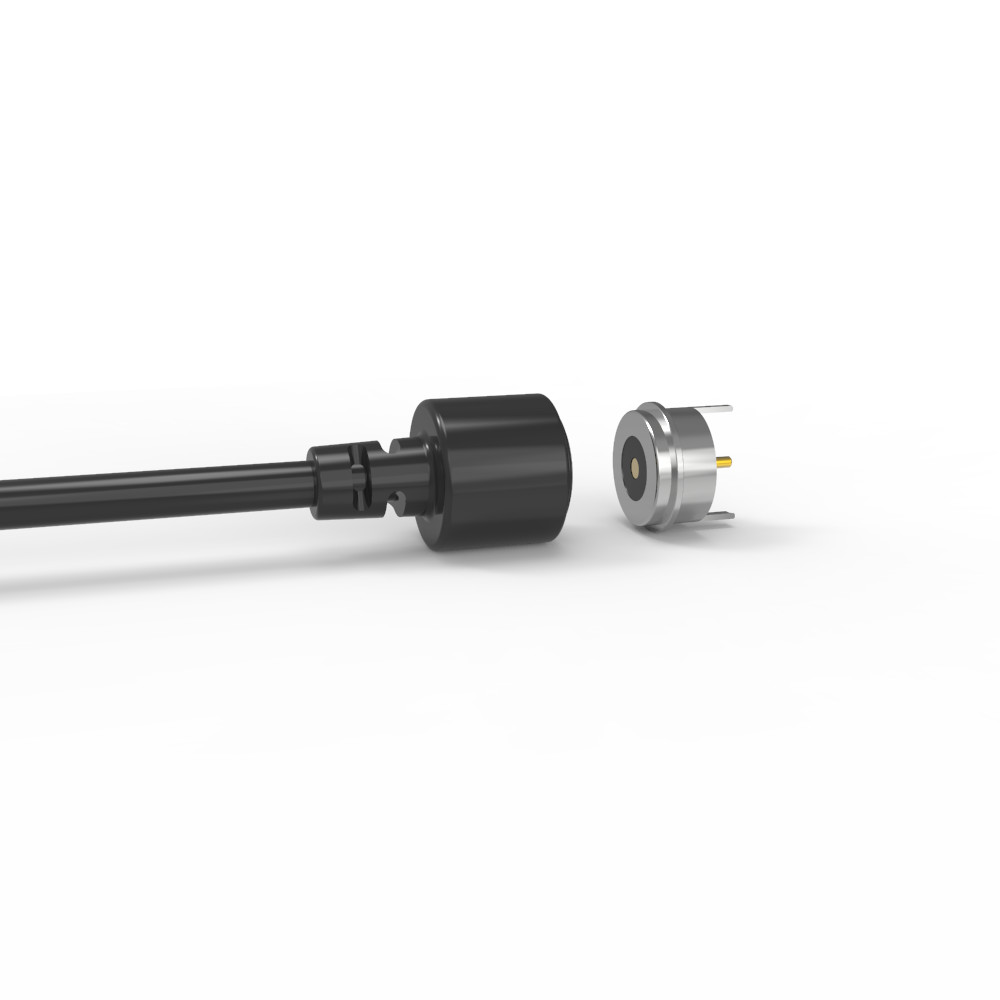

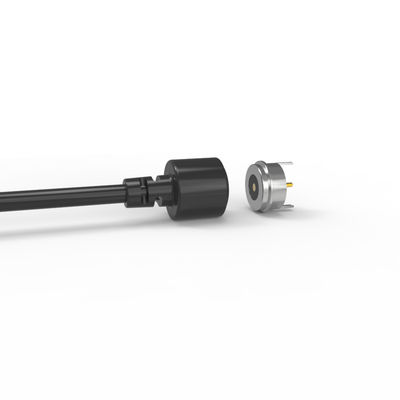

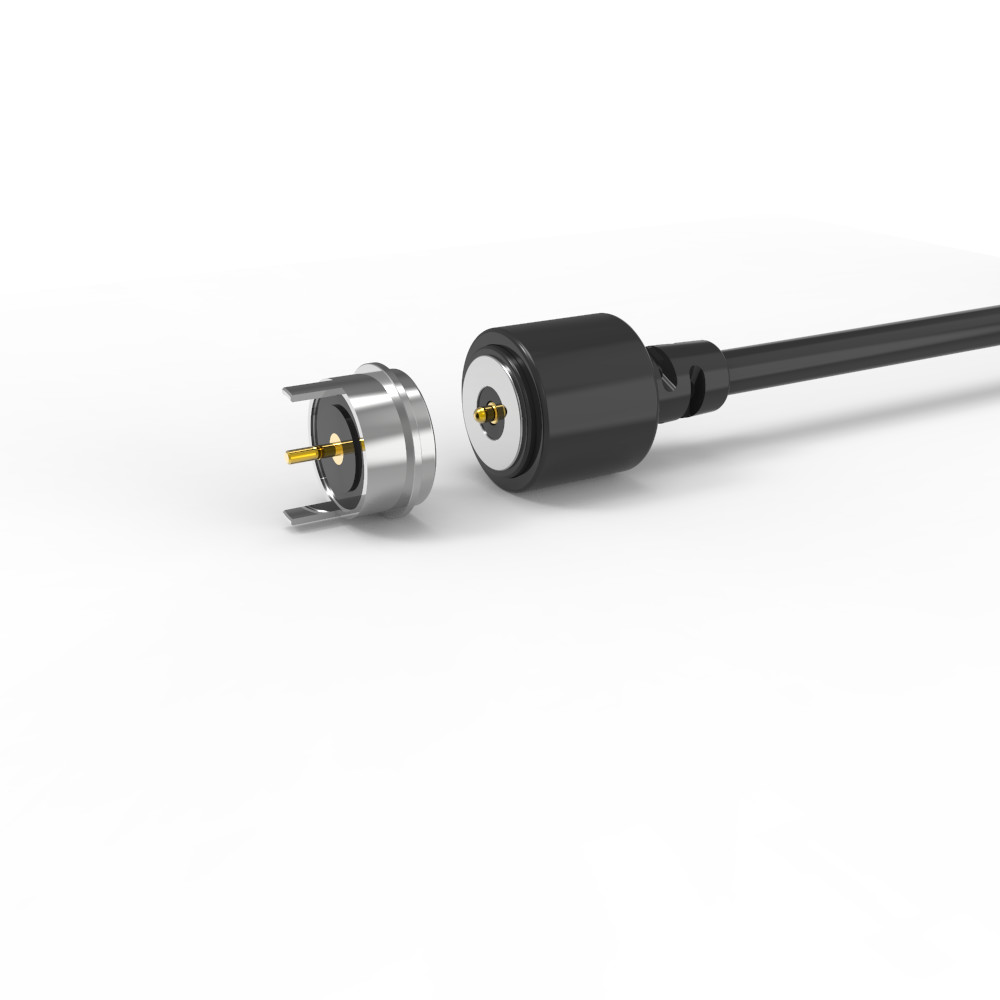

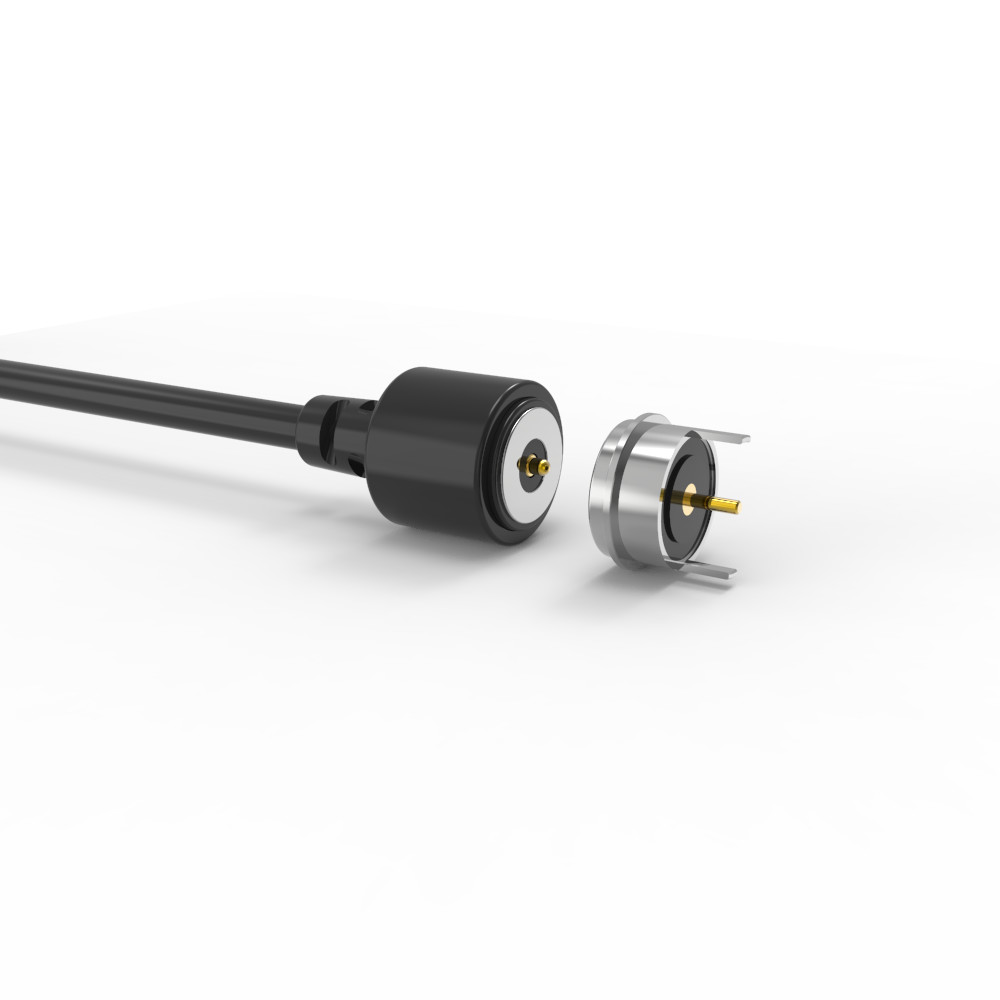

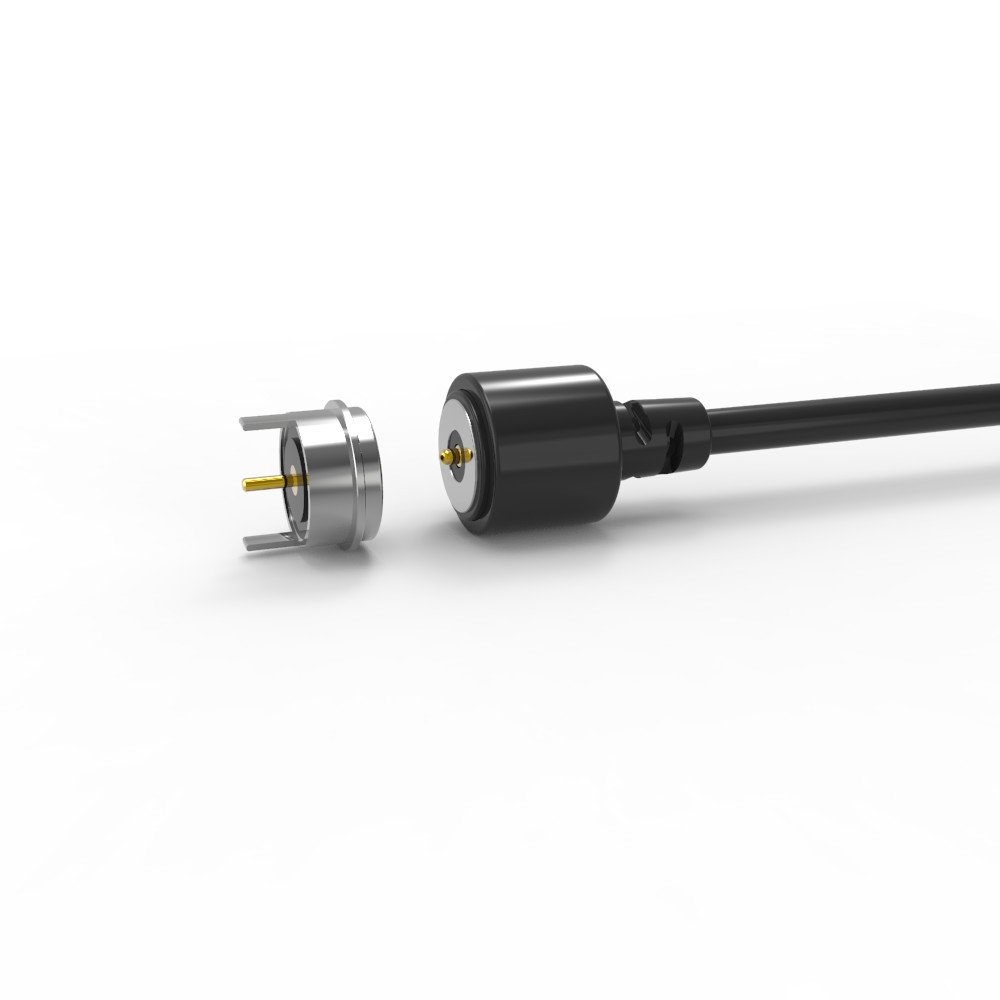

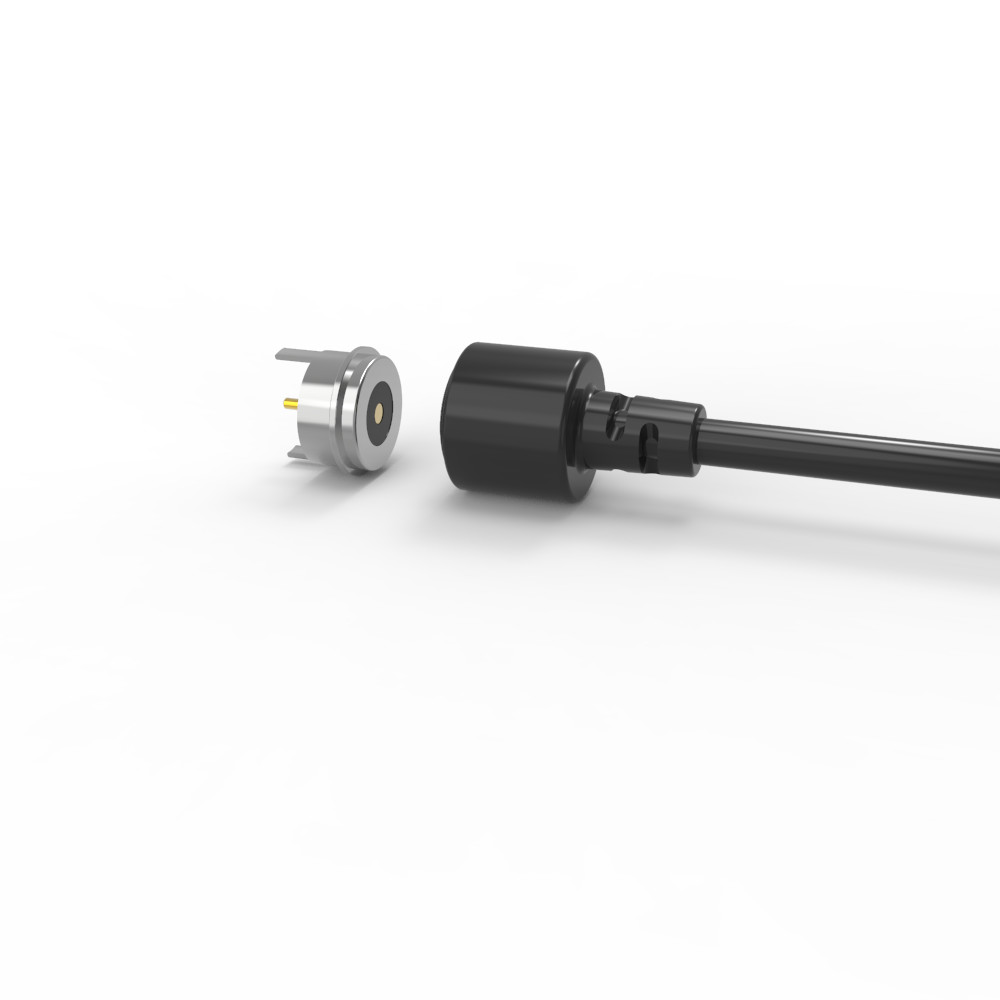

टी-आकार का चुंबकीय केबल कनेक्टर काला 90A कनेक्टर जैकेट गोल चुंबकीय कनेक्टर।
UPE एक पेशेवर चुंबकीय कनेक्टर और चुंबकीय केबल कनेक्टर निर्माता है।
हमारे पास आपकी किसी भी आवश्यकता को पूरा करने और चुंबकीय कनेक्टर अनुकूलन सेवा प्रदान करने के लिए अपने स्वयं के पेशेवर डिज़ाइनर हैं। विभिन्न ग्राहक आवश्यकताओं के अनुसार विभिन्न चुंबकीय पोगो पिन कनेक्टर और समाधान डिज़ाइन किए जा सकते हैं।

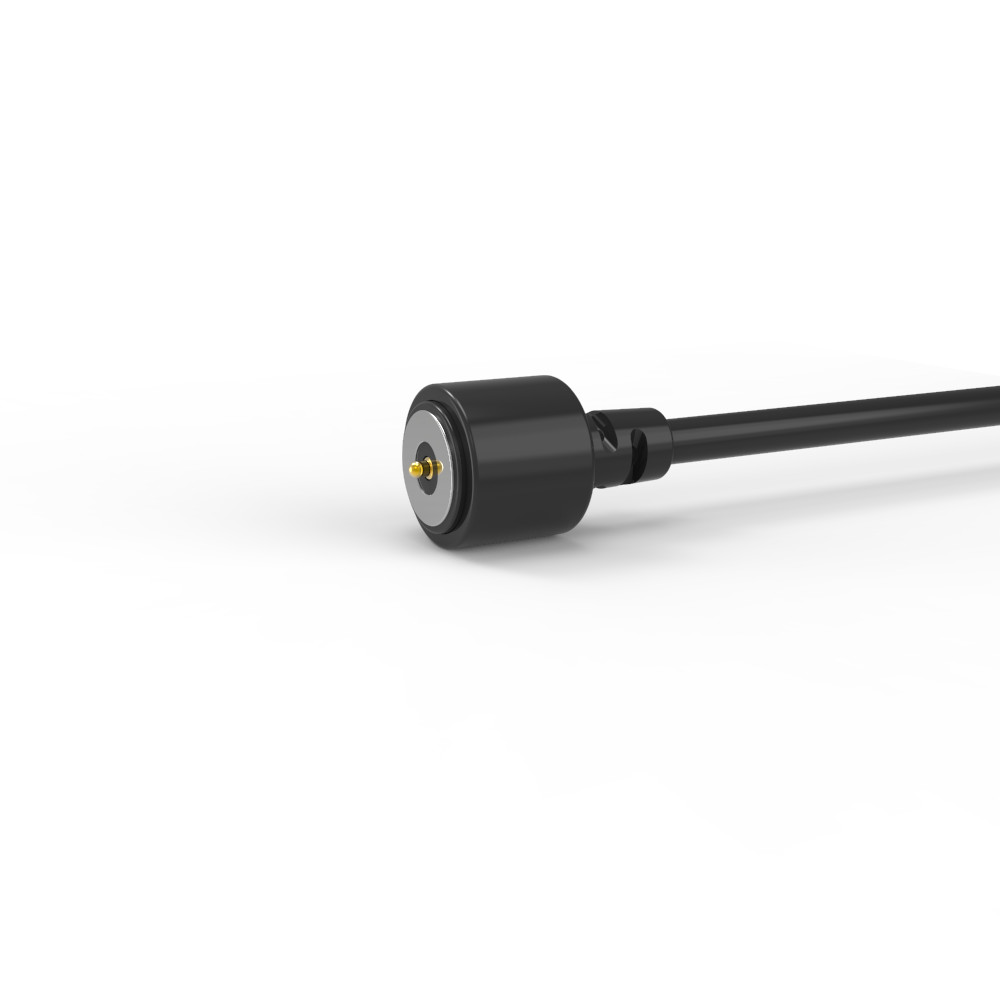

पुरुष चुंबकीय केबल कनेक्टर:
मुख्य घटक और सामग्री:
1. पोगो पिन (विद्युत संपर्क):
.आधार सामग्री: पीतल।
.प्लेटिंग: प्लंजर (चलती टिप) और बैरल (आवास) को प्लेटेड किया गया हैन्यूनतम 5 माइक्रो-इंच (µ") सोना (Au) से अधिक 60-100 माइक्रो-इंच (µ") निकल (Ni). यह उत्कृष्ट संक्षारण प्रतिरोध, चालकता और स्थायित्व प्रदान करता है।
2. आवास (मुख्य प्लास्टिक बॉडी):
.सामग्री: काला HTN (उच्च तापमान नायलॉन) के साथ प्रबलित 30% ग्लास फाइबर (GF).
.ज्वलनशीलता रेटिंग: UL94 V-0 (उत्कृष्ट लौ मंदता, स्व-बुझाने वाला)।
3. चुंबक:
.प्रकार: नीओडीमियम आयरन बोरॉन (NdFeB), ग्रेड N52 (सबसे मजबूत आमतौर पर उपलब्ध ग्रेड)।
.प्लेटिंग: निकल (Ni) - चुंबक के लिए संक्षारण सुरक्षा प्रदान करता है।
4. केबल:
.प्रकार: 2-कंडक्टर (2C)।
.बाहरी व्यास (OD): 3.0 मिमी।
.कंडक्टर: संभवतः 43 AWG (TC43) स्ट्रैंड, प्रत्येक 0.08 मिमी व्यास (लचीलापन प्रदान करता है)।
5. वायर जैकेट और कनेक्टर जैकेट:
.सामग्री: काला TPE (थर्मोप्लास्टिक इलास्टोमर)।
.कठोरता: 90A शोर (लचीलापन, स्थायित्व और पकड़ का एक अच्छा संतुलन)।
यांत्रिक विनिर्देश:
1. स्प्रिंग बल: 60 ग्राम ±10g (यानी, 50g से 70g) मापा जाता है जब पोगो पिन को इसके तक संकुचित किया जाता है1.0 मिमी का कार्य स्ट्रोक. यह विद्युत संपर्क के लिए एक मध्यम, विश्वसनीय बल है।
2. फुल स्ट्रोक: 1.20 मिमी (पोगो पिन प्लंजर को बैरल में संकुचित किया जा सकने वाला अधिकतम दूरी)।
3. यांत्रिक जीवन: न्यूनतम 10,000 मिलन चक्र (जुड़ता/डिस्कनेक्ट)। एक मजबूत डिज़ाइन को इंगित करता है जो बार-बार उपयोग के लिए उपयुक्त है।
विद्युत विनिर्देश:
1. ऑपरेटिंग वोल्टेज: 12V DC.
2. ऑपरेटिंग करंट: 2A (प्रति पिन/जोड़ी)।
3. संपर्क प्रतिरोध: अधिकतम 50 मिलीओम (mΩ) निर्दिष्ट शर्तों के तहत प्रति पोगो पिन जोड़ी।
4. परीक्षण: 100% इकाइयों की खुला परिपथ और लघु परिपथ परीक्षण बुनियादी विद्युत कार्यक्षमता और सुरक्षा सुनिश्चित करने के लिए।
अनुपालन और विश्वसनीयता:
1. पर्यावरण अनुपालन: स्पष्ट रूप से RoHS (खतरनाक पदार्थों का प्रतिबंध) और REACH (रसायनों का पंजीकरण, मूल्यांकन, प्राधिकरण और प्रतिबंध) के अनुरूप होने का दावा किया गया है। अधिकांश वैश्विक बाजारों के लिए आवश्यक।
2. संक्षारण प्रतिरोध (नमक स्प्रे परीक्षण): एक मानक परीक्षण विधि (जैसे, ASTM B117) के अनुसार 48 घंटे का एक्सपोजर। यह एक महत्वपूर्ण परीक्षण अवधि है, जो प्लेटिंग/सामग्री के लिए अच्छे संक्षारण प्रतिरोध को इंगित करता है, जो मांग वाले वातावरण के लिए उपयुक्त है।

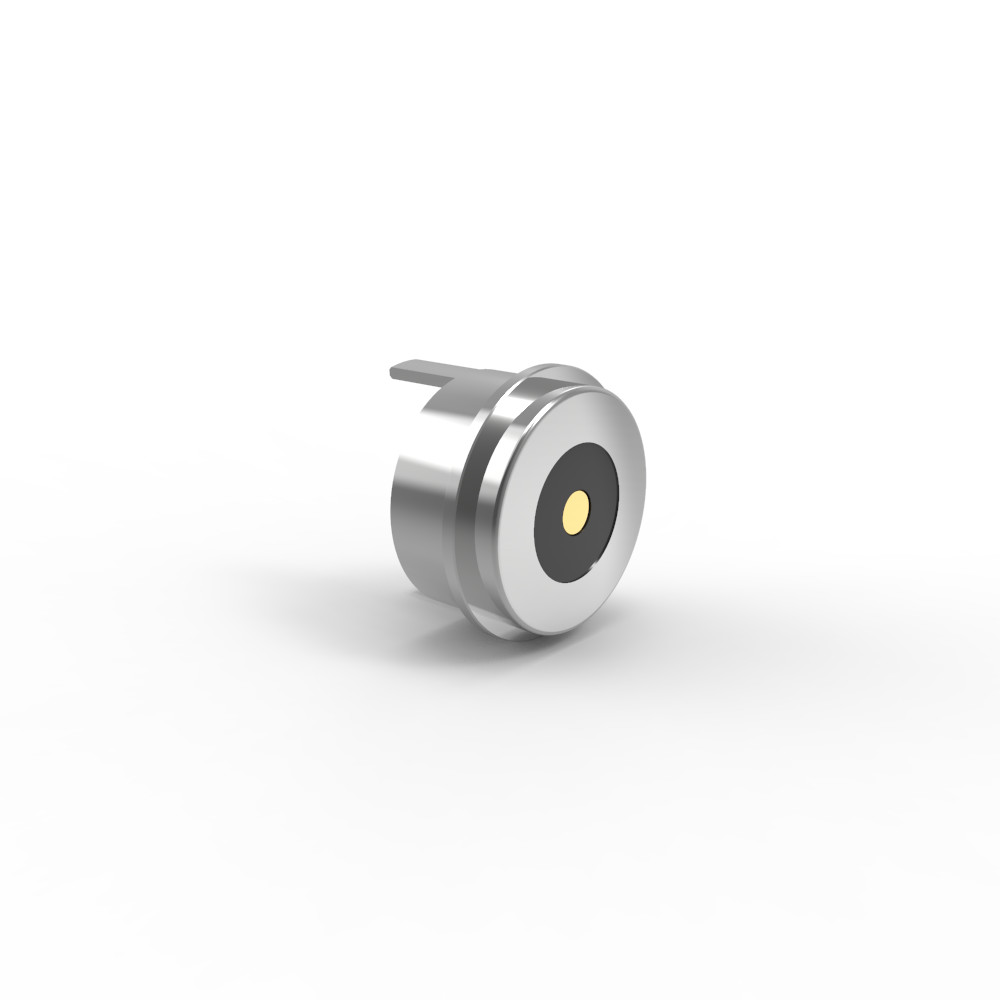

महिला चुंबकीय कनेक्टर:
..सामग्री:
पिन: लीड-फ्री C6801, प्लेटिंग 5U" Min Au over 60~100U"Ni ;
आवास: काला HTN+30%GF UL94 V-0 ;
शेल1: लीड-फ्री C6801 प्लेटिंग Ni;
चुंबक: NdFeB N52 प्लेटिंग Ni
...विद्युत:
वोल्टेज: 12 V।
करंट: 5.0A।
संपर्क प्रतिरोध: 50mΩMax (पिन)।
100% खुला और छोटा परीक्षण।
ROHS या REACH अनुरूप उत्पाद।
नमक स्प्रे परीक्षण: 48 H।
उत्पाद अनुप्रयोग विवरण (निम्नलिखित तक सीमित नहीं):
1. प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. तारों को वेल्डिंग करने के बाद बनाना और एन्कैप्सुलेटिंग करना;
3. उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4. एम्बेड करने योग्य मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5. तारों को सीधे जोड़ा जा सकता है।
सर्कुलर 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटर:
|
नाम |
चुंबकीय केबल कनेक्टर |
|
व्यास |
8.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2pin |
|
तार |
TPE |
|
केबल की लंबाई |
1000±20mm |
|
रंग |
काला |
|
पोगो पिन/टर्निंगपार्ट्स |
लीड-फ्री C6801 |
|
शेल |
लीड-फ्री C6801 |
|
चुंबक |
N52 NdFeB प्लेटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
स्प्रिंग बल |
60g±10g,at 1.0मिमी वर्किंग स्ट्रोक |
|
पूर्णस्ट्रोक |
1.2 मिमी |
|
यांत्रिक जीवन |
10000 चक्र न्यूनतम। |
|
करंट |
2AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पिन)। |
|
ऑपरेशन तापमान |
-25℃to +80℃ |
|
नमक स्प्रे परीक्षण |
48H |
|
प्रमाणीकरण |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और छोटा परीक्षण |
सर्कुलर 2Pin केबल कनेक्टर तकनीकी ड्राइंग
सर्कुलर 2Pin महिला चुंबकीय कनेक्टर तकनीकी ड्राइंग
पुन:अनुशंसित पीसीबी लेआउट
चुंबकीय कनेक्टर के लाभ:
● स्वचालित सोखना कनेक्शन अनुभव का मानवीकरण डिजाइन;
● मानवीकृत एंटी-फॉल: चार्जिंग इंटरफेस से निकालना आसान है, और डिवाइस को हटाना आसान नहीं है;
● जीवनकाल: 100,000-200,000 चक्र तक;
● वाटरप्रूफ डिज़ाइन: डिवाइस का महिला सिरा धूलरोधी और वाटरप्रूफ (IPX8) हो सकता है;
● तेज़ चार्जिंग समय: 5A-10A चुंबक कनेक्टर डिज़ाइन बड़े करंट ट्रांसमिशन का सामना करता है;
● चुंबकीय कनेक्टर की उपस्थिति को के अनुसार मिलान किया जा सकता हैग्राहक के एप्लिकेशन डिवाइस का डिज़ाइन;
● उत्पाद एंटी-शॉर्ट सर्किट संरचना डिजाइन और बेवकूफ;
● उच्च आवृत्ति सिग्नल ट्रांसमिशन का एहसास करें, पारंपरिक USB2.0 को बदल सकते हैंHDMI 1.3 फ़ंक्शन वीडियो और ऑडियो सिग्नल ट्रांसमिशन
उत्पाद अनुप्रयोग:
1) पीसीबी बोर्ड;
2) डिजिटल कैमरा/मेडिकल उत्पाद/प्रिंटर कारतूस;
3) गोल्फ हैंडल/इलेक्ट्रिक वाहन/टेलीफोनी अनुप्रयोग;
4) कार्डियक डिफिब्रिलेटर/कार चार्जिंग/एयर प्यूरीफायर;
5) एलईडी फ्लैट ल्यूमिनरी/एलईडी फ्लैश लाइट/टैबलेट/लैपटॉप/पीसी ;
6) पावर बैंक/डिजिटल उत्पाद/छोटे घरेलू विद्युत अनुप्रयोग;
7) चार्जिंग उत्पाद/सिग्नल ट्रांसमिशन उत्पाद आदि
