| Place of Origin: | China |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| Model Number: | VID2500A/ VIC3250B |
| दस्तावेज: | VID2500A.pdf |
| Minimum Order Quantity: | 5000 |
| मूल्य: | $1-$5 |
| Packaging Details: | PE bags |
| Delivery Time: | 12-15 working days |
| Payment Terms: | T/T |
| Supply Ability: | 5KPCS/Day |
| Name: | Magnetic Cable Connector | Dia.: | 8.0mm |
|---|---|---|---|
| Material: | TPE,NdFeB N52,Lead-free C6801 | Spring force: | 60g±10g |
| Working storke: | 1.0mm | Current: | 2A |
| Volatge: | 12V | Cable lenght: | 1000mm |
| Color: | Black | Salt spray test: | 48H |
| Mechanical life: | 10000 cycle Min. | Contact resistance: | 50mΩ Max (PIN) |

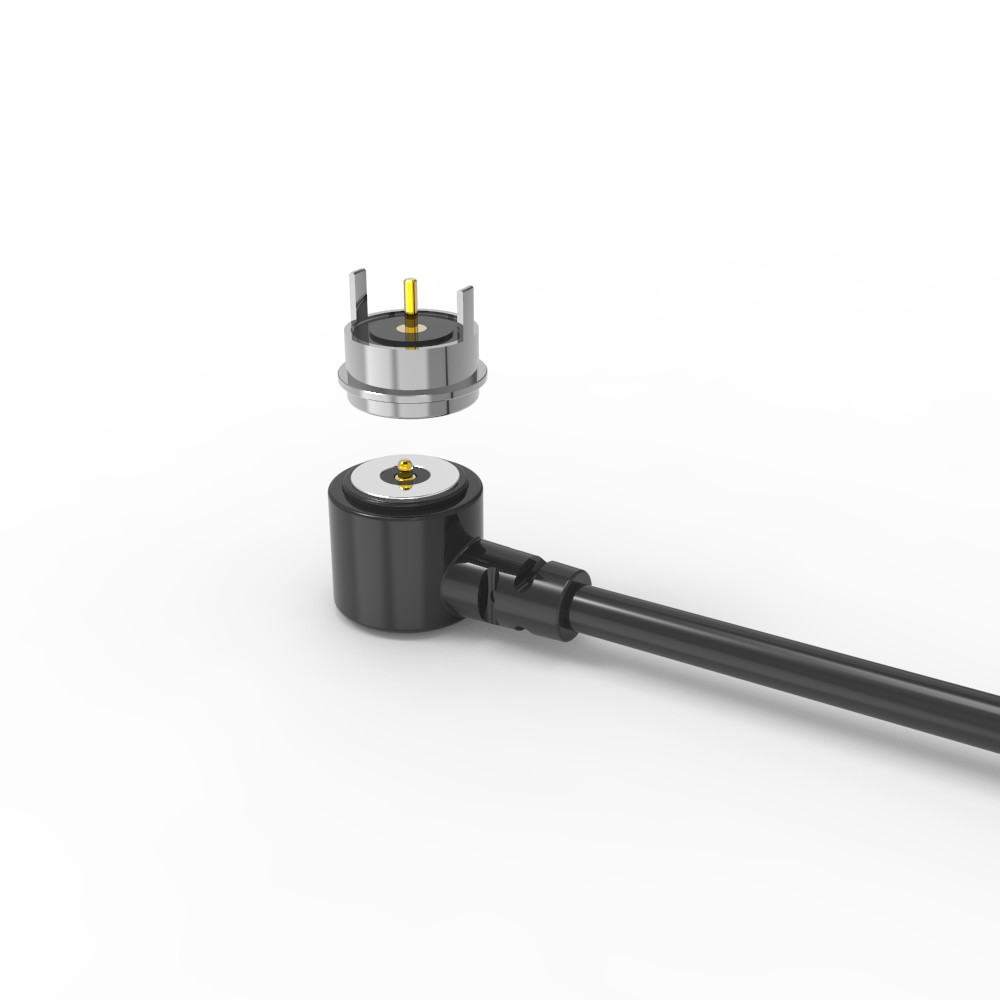

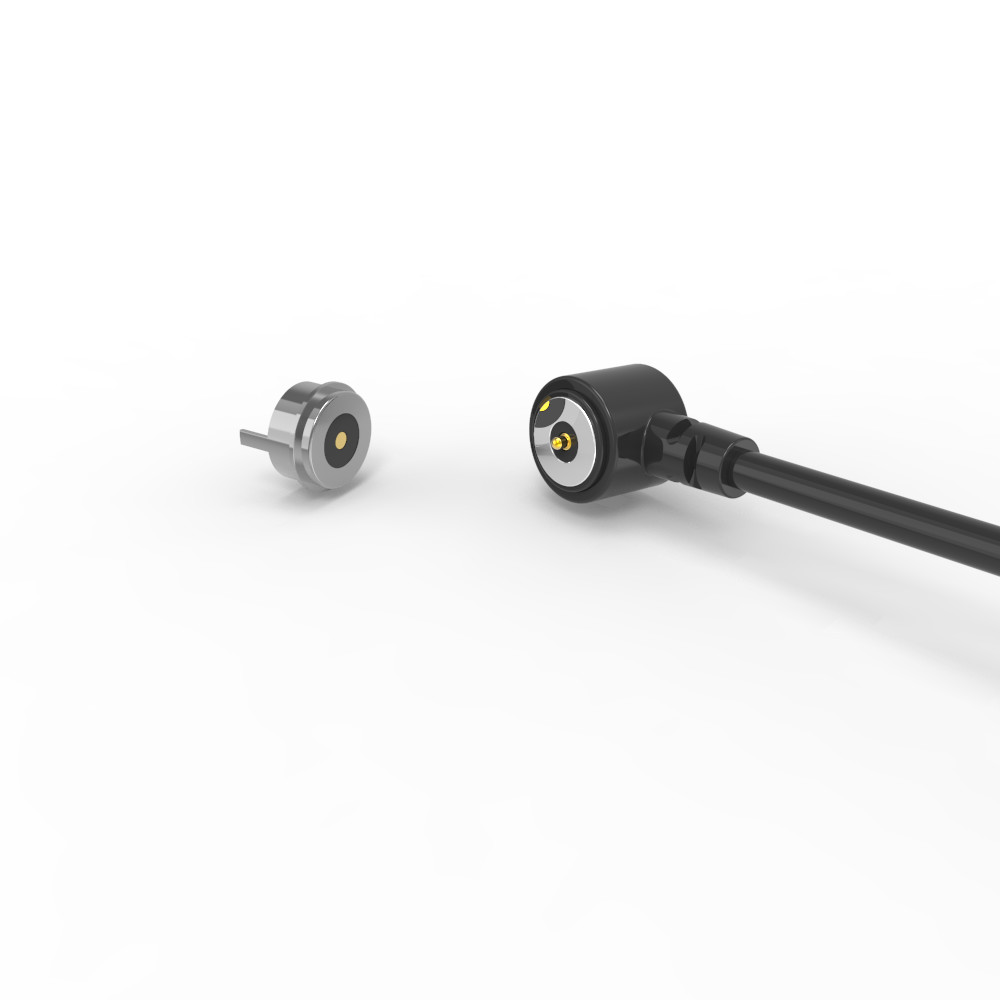

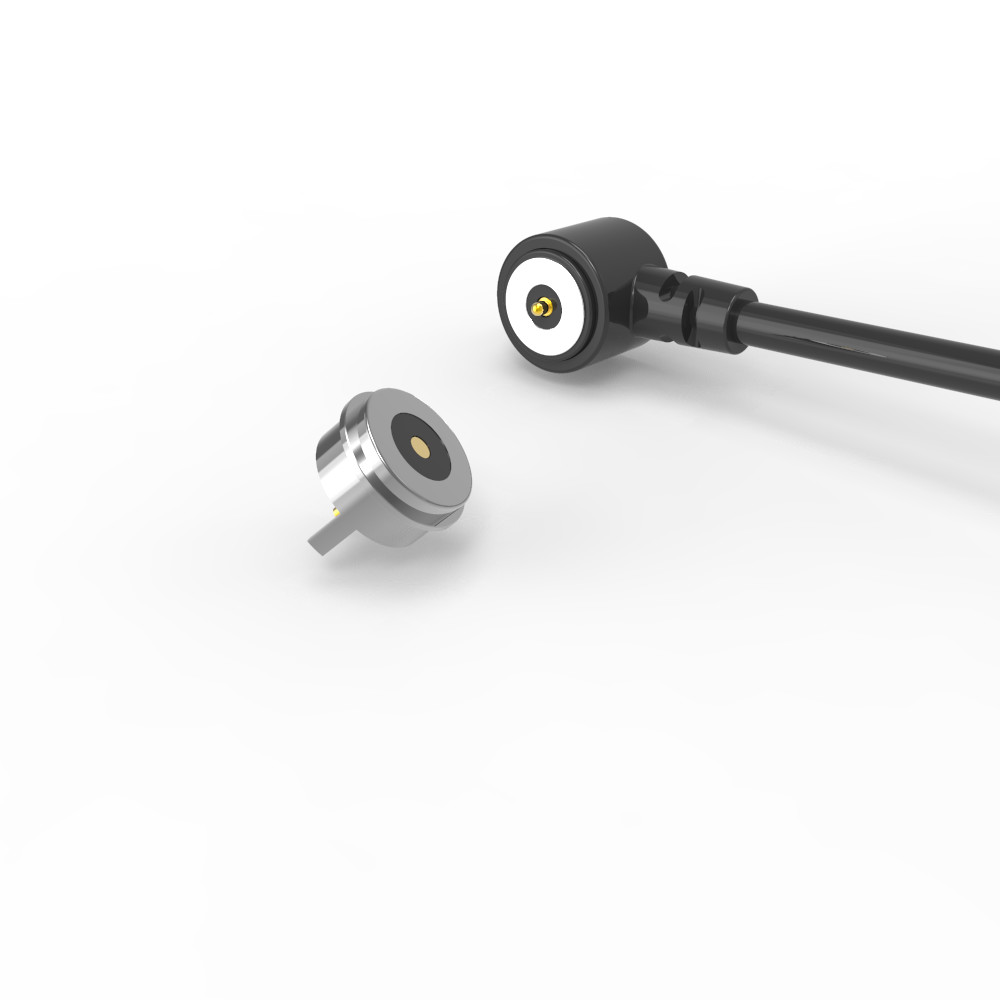

दीया।8.0एमएम 2 पिन पुरुष और महिला पोगो पिन चुंबकीय 2 ए 12 वी केबल कनेक्टर के साथ।
यूपीई की चुंबकीय कनेक्टर क्षमताएं
मुख्य विशेषज्ञता:
कस्टम चुंबकीय कनेक्टर डिजाइन (पोगो पिन, केबल असेंबली, पीसीबी-माउंटेड)
अवधारणा से लेकर बड़े पैमाने पर उत्पादन तक अंत से अंत तक समाधान
उच्च विश्वसनीयता वाले अनुप्रयोगों में विशेषज्ञता (औद्योगिक, चिकित्सा, ऑटोमोटिव, उपभोक्ता इलेक्ट्रॉनिक्स)
पुरुष चुंबकीय केबल कनेक्टर:
प्रमुख घटक और सामग्रीः
1पोगो पिन (इलेक्ट्रिकल संपर्क):
आधार सामग्री:ब्रास.
.प्लैटिंगःप्लंगर (चलती नोक) और बैरल (होल्डिंग) के साथ लेपितकम से कम 5 माइक्रो-इंच (μ") सोना (Au)समाप्त60-100 माइक्रो-इंच (μ") निकेल (Ni)यह उत्कृष्ट संक्षारण प्रतिरोध, चालकता और स्थायित्व प्रदान करता है।
2आवास (मुख्य प्लास्टिक निकाय):
सामग्रीःकाले एचटीएन (उच्च तापमान नायलॉन) के साथ सुदृढ़30% ग्लास फाइबर (जीएफ).
.ज्वलनशीलता रेटिंगःUL94 V-0 (उत्कृष्ट लौ प्रतिरोधकता, स्व-बध करने वाला)
3. चुंबक:
. प्रकार:नियोडियमियम आयरन बोरॉन (NdFeB), ग्रेडN52(सबसे मजबूत आम तौर पर उपलब्ध ग्रेड) ।
.प्लैटिंगःनिकेल (Ni) - चुंबक के लिए संक्षारण सुरक्षा प्रदान करता है।
4. केबलः
. प्रकार:2-कंडक्टर (2C).
.बाहरी व्यास (OD):3.0 मिमी.
. कंडक्टर:संभवतः 43 AWG (TC43) स्ट्रैंड, 0.08 मिमी व्यास प्रत्येक (लचीलापन प्रदान करता है) ।
5तार जैकेट और कनेक्टर जैकेट:
सामग्रीःकाला टीपीई (थर्मोप्लास्टिक इलास्टोमर)
कठोरता:90A किनारा (लचीलापन, स्थायित्व और पकड़ का अच्छा संतुलन)
यांत्रिक विनिर्देश:
1वसंत बल: 60 ग्राम ±10 ग्राम(यानी, 50 से 70 ग्राम) मापा जाता है जब पोगो पिन को उसके निचले हिस्से तक दबाया जाता है।1.0 मिमी का कामकाजी स्ट्रोकयह विद्युत संपर्क के लिए एक मध्यम, विश्वसनीय बल है।
2.ull स्ट्रोक: 1.20 मिमी(अधिकतम दूरी जो पोगो पिन प्लंगर को बैरल में दबाया जा सकता है) ।
3मैकेनिकल लाइफ:न्यूनतम10,000 संभोग चक्र(कनेक्ट/डिस्कनेक्ट) एक मजबूत डिजाइन को दर्शाता है जो अक्सर उपयोग के लिए उपयुक्त है।
विद्युत विनिर्देश:
1ऑपरेटिंग वोल्टेज: 12 वी डीसी.
2ऑपरेटिंग करंटः 2A(प्रति पिन/जोड़ी)
3संपर्क प्रतिरोधः अधिकतम 50 मिलियॉम (mΩ)निर्दिष्ट शर्तों के तहत प्रत्येक पोगो पिन जोड़ी के लिए।
4परीक्षण: १००%से गुजरती हैंखुला सर्किटऔरशॉर्ट सर्किटबुनियादी विद्युत कार्यक्षमता और सुरक्षा सुनिश्चित करने के लिए परीक्षण।
अनुपालन और विश्वसनीयता:
1पर्यावरण अनुपालन:स्पष्ट रूप से कहा गया है कि RoHS (खतरनाक पदार्थों के प्रतिबंध) और REACH (रजिस्ट्रेशन, मूल्यांकन, प्राधिकरण और रसायनों के प्रतिबंध) के अनुरूप है। अधिकांश वैश्विक बाजारों के लिए आवश्यक है।
2संक्षारण प्रतिरोध(नमक छिड़काव परीक्षण): एक मानक परीक्षण विधि (जैसे, एएसटीएम बी 117) के अनुसार 48 घंटे के जोखिम के साथ, यह एक महत्वपूर्ण परीक्षण अवधि है, जो प्लेटिंग/सामग्री के लिए अच्छी संक्षारण प्रतिरोध को दर्शाता है,मांग वाले वातावरण के लिए उपयुक्त.
महिला चुंबकीय कनेक्टर:
सामग्री:
पीआईएनःसीई मुक्त C6801, 60 ~ 100U "Ni पर 5U" Min Au कोटिंग;
आवासः काला HTN+30%GF UL94 V-0;
Shel1: सीसा रहित C6801 प्लैटिंग Ni;
चुंबक: NdFeB N52 Plating Ni
... विद्युत:
वोल्टेज:12 वी.
वर्तमानः5.0ए.
संपर्क प्रतिरोधः50mΩMax (PIN)
100% खुला और संक्षिप्त परीक्षण।
ROHS या REACH अनुरूप उत्पाद।
नमक छिड़काव परीक्षण:48 H.
उत्पाद अनुप्रयोग का वर्णन (निम्नलिखित तक सीमित नहीं):
1प्लग-इन वेल्डिंग पीसीबी बोर्ड;
2. वेल्डिंग के बाद तारों को बनाने और कैप्सूल;
3उस पीसीबी बोर्ड का एक ट्रांसफर टर्मिनल जोड़ा जा सकता है;
4.इम्बेडेबल मोल्ड का मोल्डिंग इंजेक्शन मोल्डिंग;
5तारों को सीधे बांधा जा सकता है।
परिपत्र 2Pin चुंबकीय केबल कनेक्टर्स पैरामीटरः
|
नाम |
चुंबकीय केबल कनेक्टर |
|
व्यास |
8.0 मिमी |
|
प्रकार |
पुरुष/महिला |
|
पिन |
2पिन |
|
तार |
टीपीई |
|
केबल की लंबाई |
1000±20 मिमी |
|
रंग |
काला |
|
पोगो पिन/टर्निंग पार्ट्स |
सीसा रहित C6801 |
|
शेल |
सीसा रहित C6801 |
|
चुंबक |
N52 NdFeB कोटिंग Ni 15-20um |
|
आवास
|
काला HTN UL94V-0 |
|
वसंत बल |
60g±10जी, 1 पर।0मिमी कामकाजी स्टोर्क |
|
पूर्णकबूतर |
1.2 मिमी |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
2AMax |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
ऑपरेशन तापमान |
-25°C से +80°C तक |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
परिपत्र 2Pin केबल कनेक्टर तकनीकी चित्रण
परिपत्र 2Pin महिला चुंबकीय कनेक्टर तकनीकी चित्रण
रिप्रशंसित पीसीबी लेआउट
चुंबकीय कनेक्टर के फायदे:
1. प्रयास रहित उपयोगकर्ता अनुभव
.स्वचालित अनुशोषण: एक साधारण "स्नैप" क्रिया के साथ आसानी से कनेक्ट होता है, कोई सटीक संरेखण की आवश्यकता नहीं होती है।
.गिरने से सुरक्षा: तनाव के तहत साफ-सुथरा अलग हो जाता है (उदाहरण के लिए, केबल पर ठोकर खाने से), उपकरणों को क्षति से बचाता है।
2असाधारण स्थायित्व
.उच्च चक्र जीवनः 100,000 ₹200,000 कनेक्ट/डिस्कनेक्ट चक्र ₹ मानक कनेक्टरों से बहुत अधिक के लिए रेटेड।
.मजबूत डिजाइन: मजबूत संरचना शारीरिक तनाव और बार-बार उपयोग का सामना करती है।
3.पर्यावरण लचीलापन
.IPX8 जलरोधीः डिवाइस साइड (महिला) पोर्ट डुबकी का सामना करता है (पहने जाने वाले, चिकित्सा उपकरण, बाहरी उपकरणों के लिए आदर्श) ।
.धूल प्रतिरोधक: सील डिजाइन कणों के प्रवेश को रोकता है।
4उच्च-प्रदर्शन शक्ति वितरण
.फास्ट चार्जिंग सपोर्टः 5A ∼ 10A करंट को संभालता है, जिससे पावर-हंगिंग डिवाइस के लिए तेजी से चार्जिंग संभव हो जाती है।
.कम प्रतिरोधः न्यूनतम ऊर्जा हानि के साथ कुशल उच्च-वर्तमान संचरण के लिए अनुकूलित।
5डिजाइन लचीलापन
.अनुकूलन योग्य सौंदर्यशास्त्र: आकार, रंग और ब्रांडिंग मेजबान उपकरणों (जैसे, पहनने योग्य, IoT गैजेट्स) से मेल खाने के लिए अनुकूलित हैं।
.फॉर्म फैक्टर अनुकूलन क्षमताः अल्ट्रा-पतली प्रोफाइल या विशेष संलग्नक के लिए डिज़ाइन किया जा सकता है।
6सुरक्षा में सुधार
.एंटी शॉर्ट सर्किट: कनेक्शन/गलत संरेखण के दौरान आकस्मिक शॉर्ट सर्किट के खिलाफ निर्मित सुरक्षा।
.मूर्खप्रूफ ध्रुवीयताः भौतिक डिजाइन गलत सम्मिलन (रिवर्स ध्रुवीयता संरक्षण) को रोकता है।
7उन्नत संकेत क्षमता
.उच्च-गति डेटाः यूएसबी 2 का समर्थन करता है।0एचडीएमआई 1.3, ऑडियो/वीडियो सिग्नल ️ पारंपरिक बंदरगाहों को कार्यक्षमता से समझौता किए बिना प्रतिस्थापित करते हैं।
.सिग्नल अखंडता: लगातार डिस्कनेक्ट होने पर भी वीडियो/ऑडियो के लिए स्थिर ट्रांसमिशन बनाए रखता है।
उत्पाद आवेदनः
