| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |

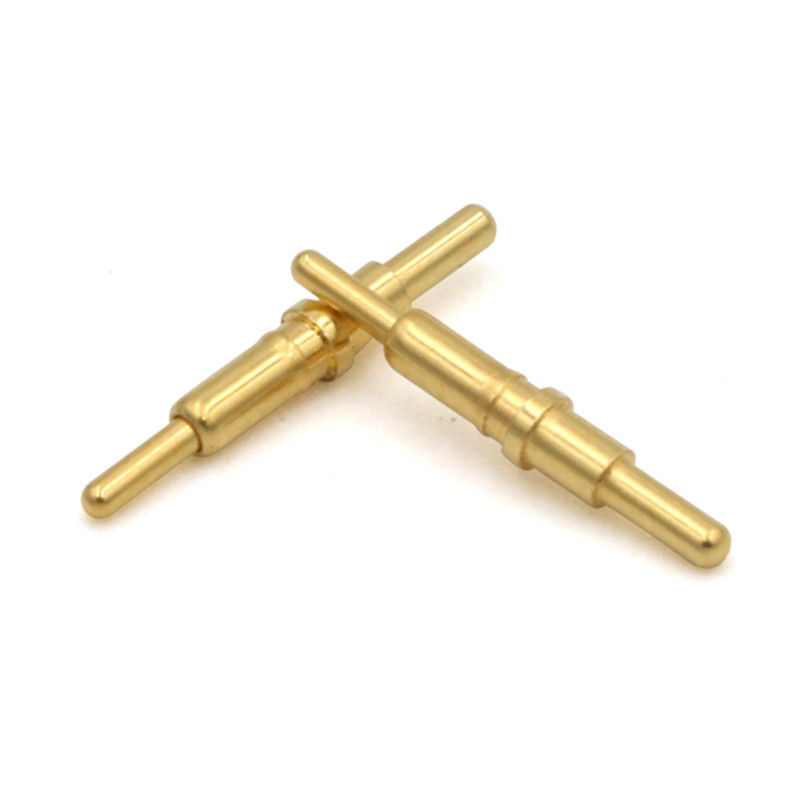

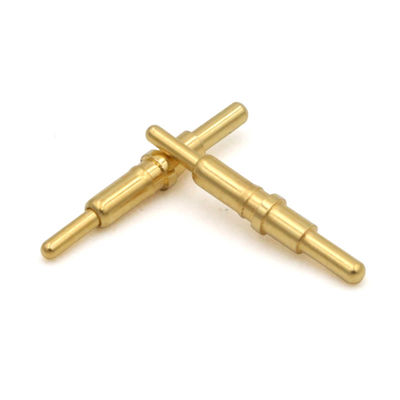

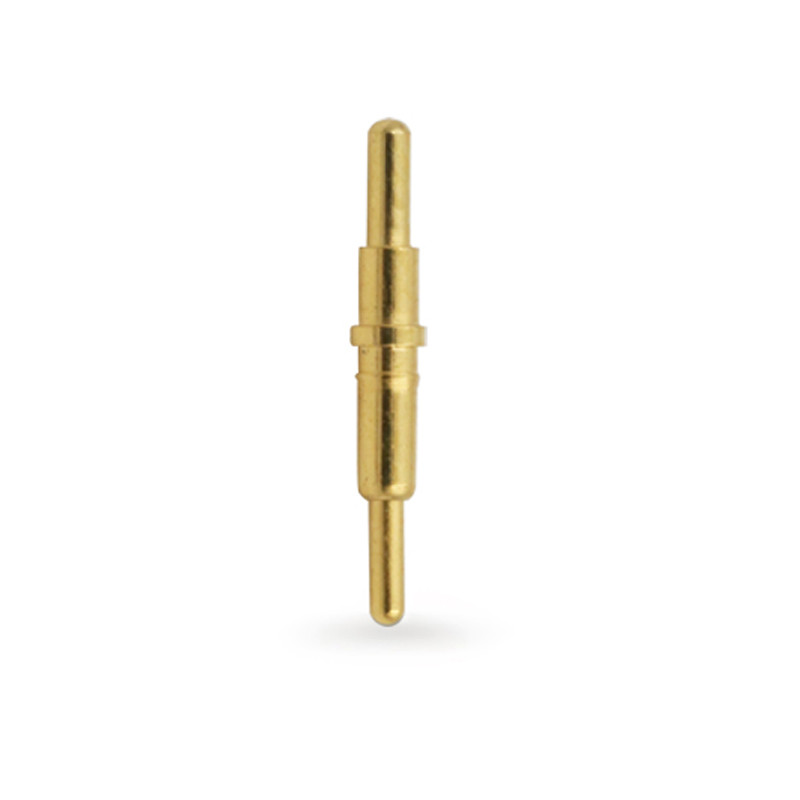

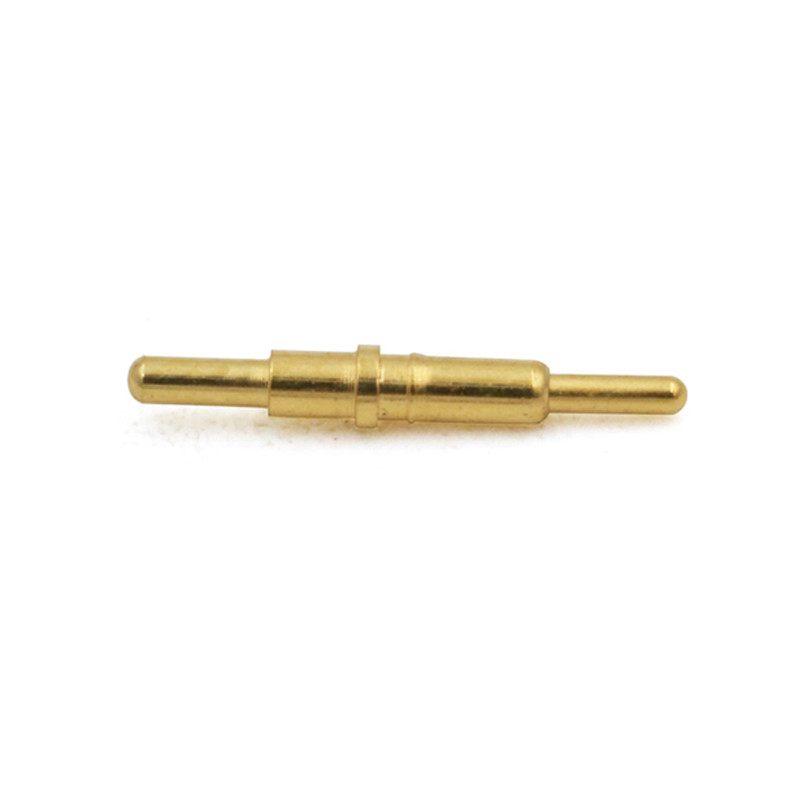

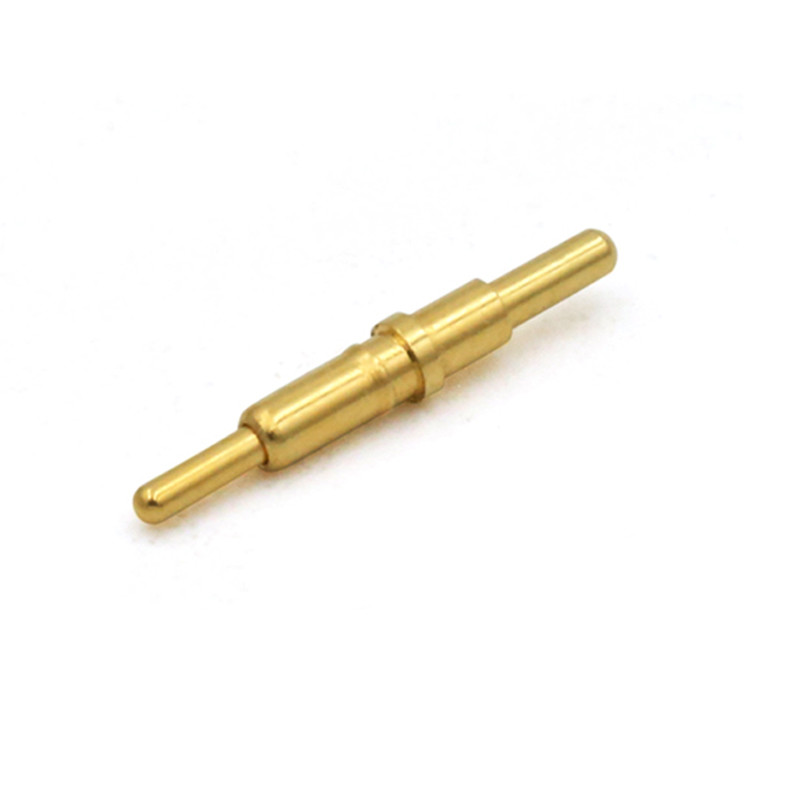

| मॉडल संख्या: | डबल हेड पोगो पिन |
| न्यूनतम आदेश मात्रा: | 10000 |
| मूल्य: | $0.1-$0.5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 10-12 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50kpcs/दिन |
| नाम: | डबल हेड पोगो पिन | सामग्री: | पीतल C3604, SUS304 |
|---|---|---|---|
| संपर्क प्रतिरोध: | काम की ऊंचाई पर 50 मीटर अधिकतम | परिचालन तापमान: | -40 ℃ ~+130 ℃ 24 घंटे के भीतर। |
| नमक स्प्रे परीक्षण: | 48 घंटे | रंग: | पीला |
पोगो पिन पैरामीटर सूचीः
|
नाम |
सोल्डर कप पोगो पिन |
|
प्लंगर |
पीतल C3604 |
|
बैरल |
पीतल C3604 |
|
वसंत |
SUS304 |
|
मैकेनिकल जीवन |
50,000 चक्र मिनट.. |
|
संपर्क प्रतिरोध |
50 मीटर अधिकतम (पीआईएन) |
|
परिचालन तापमान |
-40°C~+130°C24 घंटे के भीतर। |
|
बेचने का विरोध |
260°C±5°C 20s±2s |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
पेंच प्रकारःविशेष विनिर्देशों के साथ उत्पादों ग्राहकों की विभिन्न जरूरतों को पूरा कर सकते हैं, और जरूरतों के अनुसार अनुकूलित किया जा सकता है
ग्राहकों की।
एक टुकड़ा टाइपe:यह बड़ी धाराओं को पारित कर सकता है, ग्राहक की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, और विभिन्न ग्राहक आवश्यकताओं को पूरा कर सकता है।
गोलाकार गेंद प्रकारःपार्श्व बल उपलब्ध है, और यह विभिन्न ग्राहक आवश्यकताओं को पूरा करने के लिए ग्राहक आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
यूपीई पोगो पिन ग्राहक की आवश्यकताओं के अनुसार उपयुक्त एक से मेल खाने के लिए आंतरिक संरचना
ए.संरचनावर्णन:तिरछी कंक्रीट के लिए प्लंगर
B.संरचना का वर्णनःड्रिलिंग के लिए प्लंजर
C. संरचनावर्णन:फ्लैट के लिए प्लंगर
D.संरचनावर्णन:बैरल के अंदर जोड़ा गयाअछूता मोती
ई.संरचनावर्णन:पिंपल के दोनों ओरसंपीड़ित किया जा सकता है
एफ.स्ट्रक्चररवर्णन:चार टुकड़े का संयोजन
जी.संरचना का वर्णन:मध्यवर्ती शाफ्ट संपीड़न
H.संरचना का वर्णन:गेंद संपीड़न संपर्क
उत्पाद का उपयोगः
1)पीसीबी बोर्ड;
2)डिजिटल कैमरा/चिकित्सा उत्पाद/प्रिंटर कारतूस;
3) गोल्फ हैंडल/ इलेक्ट्रिक वाहन/ टेलीफोनी अनुप्रयोग;
4) कार्डियक डिफिब्रिलेटर/कार चार्जिंग/एयर प्यूरीफायर;
5)एलईडी फ्लैट लैंप/एलईडी फ्लैश लाइट/टैबलेट/लैपटॉप/पीसी;
6)पावर बैंक/डिजिटल उत्पाद/छोटे घरेलू विद्युत अनुप्रयोग;
7)चार्जिंग उत्पाद/सिग्नल ट्रांसमिशन उत्पाद आदि
ग्राहक यूपीई को क्यों चुनते हैं?
1अनुकूलन और लचीलापन
2. फास्ट सैंपल = फास्ट टाइम टू मार्केट
3प्रत्येक कनेक्टर सख्त गुणवत्ता जांच से गुजरता है।इनकमिंग मटेरियल इंस्पेक्शन,चल रही गुणवत्ता जांच,100% अंतिम परीक्षण,ट्रेसेबिलिटी और अनुपालन)
4ग्राहक केंद्रित क्यूसी लचीलापन
5वास्तविक समय में क्यूसी सहयोग
स्प्रिंग लोडेड पोगो पिन कनेक्टर पैरामीटर प्रदर्शन
|
भागों का नाम |
पैरामीटर प्रदर्शन तालिका |
|||
|
बैरल मटेरिया |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
|
|
प्लंगर सामग्री |
पीतल |
बेरीलियम तांबा |
फॉस्फर कांस्य |
स्टेनलेस स्टील |
|
वसंत विकल्प |
स्टेनल |
संगीत तार |
|
|
|
प्लैटिंग की आवश्यकताएं |
स्वर्ण-ऑ
|
सिल्वर-एजी
|
पल्लाडियम-निकल (पीडी-नी) |
|
|
रेटेड करंट |
1A, 2A, 3A, 5A,15A या 30A (विभिन्न संरचनाएं) |
|||
|
नामित वोल्टेज |
डीसी 12 वी 24 वी |
|||
|
संपर्क प्रतिरोध |
30mΩ 50mΩ अधिकतम (स्थिरता) |
|||
|
जीवन परीक्षण |
50,000 चक्र न्यूनतम 1000,000 चक्र अधिकतम |
|||
|
रिफ्लो टेम्प |
265°, 4~5 सेकंड |
|||
|
POGO पिन विश्वसनीयता परीक्षण |
||||
|
प्रतिधारण बल |
500±50 प्रति घंटे के नामित चक्र पर,50,000 चक्र न्यूनतम |
|||
|
आर्द्रता |
ईआईए-364-31,परीक्षण पद्धति II, शर्त A.90% से 95% आरएच और 40 का तापमान°C ± 2°C सापेक्ष आर्द्रता 96 hur. |
|||
|
सोल्डरी गर्मी के प्रतिरोध
|
ईआईए-364-56,प्रक्रिया 5,स्तर 2 265°C+10/-0°C30 से 35 सेकंड के लिए
|
|||
|
नमक स्प्रे
|
ईआईए-364-26,परीक्षण की शर्त बी 5±1% नमक-समाधान के लिए संयोजक जोड़े एकाग्रता, 35+1°C/-2°C 48 घंटों के लिए। |
|||
|
वसंत बल परीक्षण
|
सामान्य बल परीक्षण प्रक्रिया, कार्य ऊंचाई पर 100g±20g
|
|||
|
तापमान जीवन
|
ईआईए-364-17,परीक्षण विधि ए,शर्त 4,परीक्षण समय की शर्त ए. 85 के लिए कनेक्टर°C± 2°C 96 घंटों के लिए। |
|||
|
मिलाप की क्षमता
|
ईआईए-364-52 265±5 में डुबकी°C, 60/40±5% Sn/pb सोल्डर 4.0~5.0 सेकंड के लिए |
|||
|
संपर्क प्रतिरोध
|
ईआईए-364-23 अधिकतम 100 एमए की परीक्षण धारा के साथ संपर्क प्रतिरोध को मापेंऔर अधिकतम 20 एमवी वोल्टेज |
|||
टीस्टिंग उपकरण:
हमारे पास एक स्वतंत्र प्रयोगशाला है और संबंधित प्रयोगात्मक उपकरणों से लैस है, जैसे कि
सम्मिलन बल परीक्षण मशीन,दो आयामी प्रोजेक्टर,मोटाई मीटर,स्वचालित निरीक्षण मशीन,इन्सुलेशन प्रतिरोध परीक्षक
धातुकर्म नमूना चमकाने की मशीन,नमक स्प्रे परीक्षक,वर्तमान तापमान वृद्धि परीक्षक,लोड स्ट्रोक वक्र उपकरण,स्वचालित निरीक्षण मशीन,ROHS परीक्षक,कठोरता परीक्षक,लोचदार प्रतिबाधा परीक्षक,जीवन परीक्षक आदि।
यूपीई कंपनी के प्रतिस्पर्धात्मक फायदे:
1उच्च प्रौद्योगिकी उत्पादन
उत्कृष्ट उत्पाद गुणवत्ता के लिए उन्नत विनिर्माण तकनीकों का उपयोग करता है।
2. व्यवस्थित प्रबंधन प्रणाली
सुव्यवस्थित प्रक्रियाएं उत्पादन में दक्षता और स्थिरता सुनिश्चित करती हैं।
3आईएसओ 9001 प्रमाणन
अंतरराष्ट्रीय गुणवत्ता प्रबंधन मानकों के प्रति प्रतिबद्धता दर्शाता है।
4RoHS अनुपालन
सभी उत्पाद पर्यावरण और सुरक्षा मानकों को सुनिश्चित करते हुए खतरनाक पदार्थों के प्रतिबंध (रोएचएस) नियमों को पूरा करते हैं।
5.संक्षिप्त विकास नेतृत्व समय
तेजी से प्रोटोटाइप बनाने और उत्पादन चक्र, तेजी से बाजार वितरण की अनुमति देता है।
6प्रतिस्पर्धी मूल्य और स्थिर गुणवत्ता
विश्वसनीयता पर समझौता किए बिना लागत प्रभावी समाधान।
भुगतान का तरीका:
टी/टी (बैंक हस्तांतरण), पेपैल, ओसीबीसी बैंक
अनुशंसाः
नमूनों के लिए पेपैल का प्रयोग करें (अधिक सुरक्षित) ।
थोक आदेशों के लिए टी/टी का प्रयोग करें (कम शुल्क) ।
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
पैकेजिंग और शिपिंग
कोई प्रश्न, कृपया union@upetech.net पर भेजें
