| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9002 |
| मॉडल संख्या: | RC-1117-A02-11 |
| दस्तावेज: | RC-1117-A02-11.pdf |
| न्यूनतम आदेश मात्रा: | 5000 |
| मूल्य: | $1-$5 |
| पैकेजिंग विवरण: | पीई बैग |
| प्रसव के समय: | 12-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 5KPCS/दिन |
| नाम: | यूएसबी पोगो पिन केबल | सामग्री: | पीवीसी, एचटीएन, पीतल, एनडीएफईबी एन 52 |
|---|---|---|---|
| स्प्रिंग का बल: | 70 ग्राम ± 20g | कामकाजी स्टोर्क: | 0.8 मिमी |
| मौजूदा: | 2.0ए | वोल्टेज: | 12V |
| केबल की लंबाई: | 1000 मिमी | रंग: | काला |
| नमक स्प्रे परीक्षण: | 24 घंटों | यांत्रिक जीवन: | 10000 चक्र मिनट। |
| संपर्क प्रतिरोध: | 50 मीटर अधिकतम (पिन) | ||
| प्रमुखता देना: | महिला यूएसबी पोगो पिन केबल,यूएसबी पोगो पिन केबल 12 वी,2A 4 पिन पोगो चार्जर |
||

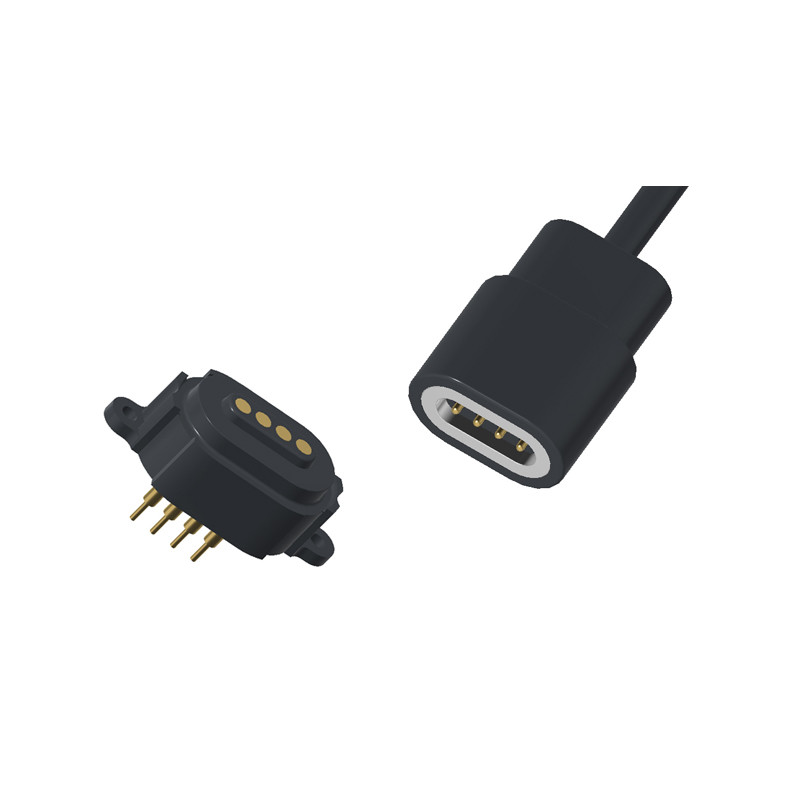

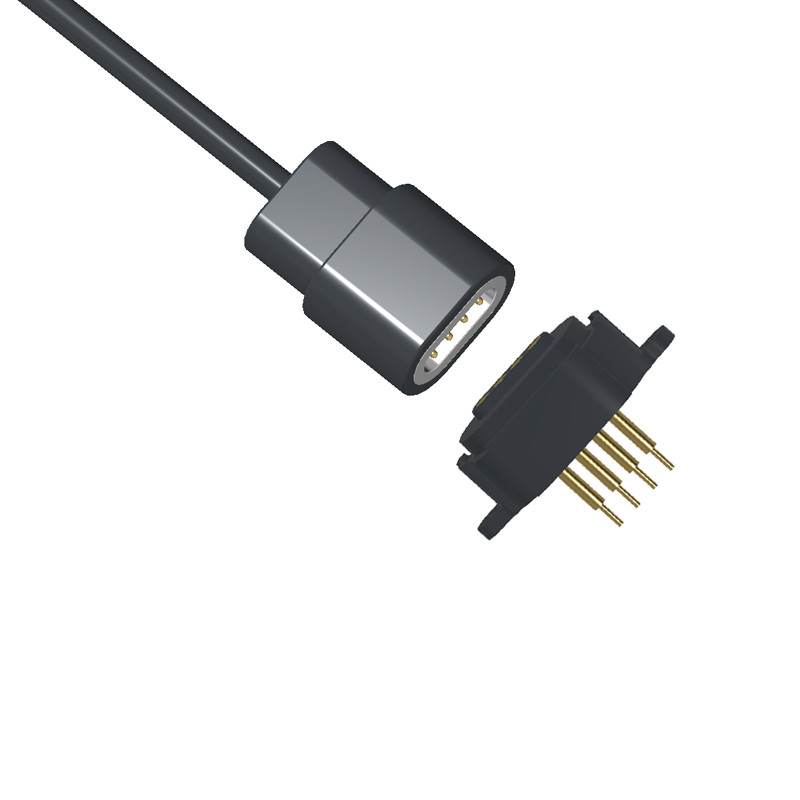

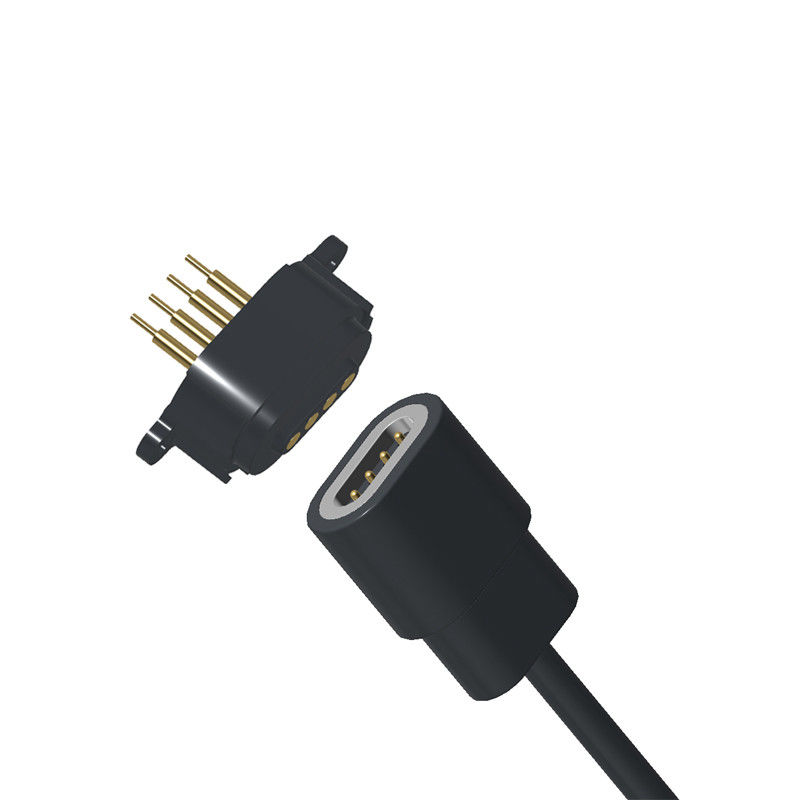

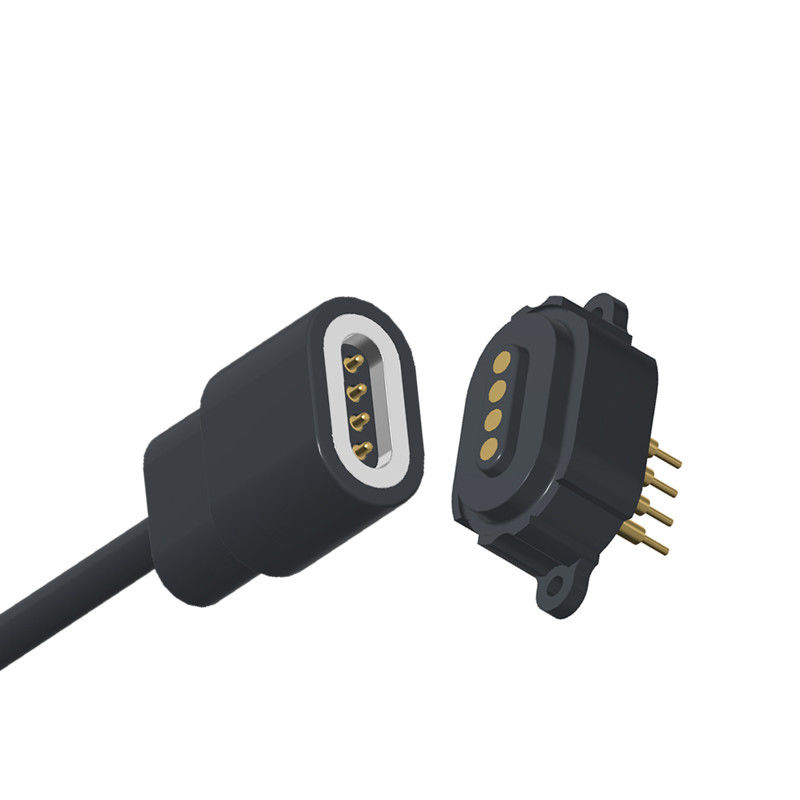

यूएसबी 2.0 पुरुष महिला 4 पिन पोगो पिन पावर चार्जर चुंबकीय केबल कनेक्टर
सामग्री और कोटिंग ROHS और REACH मानकों के अनुरूप हैं
100% शॉर्ट और ओपन सर्किट परीक्षण
सामग्री
पोगो पिन/टर्निंग पार्ट्स: पीतल 0.125μm सोने के साथ (जंग प्रतिरोध और चालकता के लिए)
आवासः UL94 V-0 लौ रेटिंग के साथ काले HTN (उच्च तापमान नायलॉन) प्लास्टिक
चुंबक: N52 ग्रेड नियोडियम (सबसे मजबूत वाणिज्यिक ग्रेड) Ni-Cu-Ni कोटिंग के साथ (जंग संरक्षण)
तारः 3.0 मिमी बाहरी व्यास, काले पीवीसी इन्सुलेशन में 4 कंडक्टर (2x 24AWG + 2x 28AWG)
केबल टाई: धातु कोर के साथ दीर्घवृत्तीय काले पीवीसी टाई
आंतरिक मोल्डिंगः पारदर्शी पॉलीएथिलीन (पीई)
ओवर मोल्डिंग:पीवीसी काला
चुंबकीय प्लग: चुंबकीय पुरुष प्लग
मैकेनिकल:
संपर्क बल: 70g±20g, 0.8 मिमी कार्यरत स्टोर्क पर।
जीवन परीक्षणः न्यूनतम 10,000 संभोग चक्र
अवशोषण बल परीक्षण:600±20% ग्राम महिला पक्ष अवशोषण बल
विद्युत:
रेटेड वोल्टेज:12 V.
रेटेड वी वर्तमानः2.0 अधिकतम
स्प्रिंग पिन का स्पर्श प्रतिरोधः ≤50mΩ प्रति पोगो पिन
पर्यावरणीय प्रदर्शनः
ऑपरेशन तापमानः -25°C से +80°C
सॉल्टस्प्रेः 24 घंटे के नमक छिड़काव परीक्षण के अनुरूप
4पिन चुंबकीय केबल कनेक्टर्स पैरामीटरः
|
नाम |
4पिन चुंबकीय केबल कनेक्टर |
|
प्रकार |
डीआईपी |
|
पिन |
4पिन या अनुकूलित |
|
पिच |
3.0 मिमी |
|
केबल |
पीवीसी |
|
केबल की लंबाई |
1000 मीटर |
|
रंग |
काला |
|
पोगो पिन/घुमावदार भाग |
पीतल |
|
आवास |
काला एचटीएन |
|
चुंबक |
NdFeB N52 कोटिंग Ni |
|
वसंत बल |
70घ±20g, 0 पर।8मिमी काम कर स्टोर्क. |
|
मैकेनिकल जीवन |
10000 चक्र मिनट |
|
वर्तमान |
2.0ए |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50mΩ अधिकतम (पीआईएन) |
|
उच्च वोल्टेज परीक्षण |
AC1000 V0.5mA 3SEC / DC 1000V 0.5mA 3SEC |
|
नमक छिड़काव परीक्षण |
24 घंटे |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
4पिन पुरुष चुंबकीय केबल कनेक्टर तकनीकी चित्र
4पिन मादा चुंबकीय कनेक्टर तकनीकी चित्र
कनेक्शन मोड
महिला चुंबकीय कनेक्टर विस्फोटित दृश्य
पैकेजिंग दृश्यः
चुंबकीय कनेक्टर उत्पादों का अनुप्रयोग:
1पोर्टेबल डिवाइस, बुद्धिमान पोजिशनिंग उपकरण, बच्चों के स्मार्ट कलाई बैंड, स्मार्ट घड़ी, पोर्टेबल मोबाइल फोन, ब्लूटूथ हेडसेट आदि) डेटा केबल, चार्जिंग केबल,चुंबकीय पट्टी तार अंत कनेक्शन
2चिकित्सा उपकरण, वायरलेस उपकरण, डेटा संचार उपकरण, दूरसंचार उपकरण, स्वचालन और औद्योगिक उपकरण, श्रव्य दृश्य उपकरण
3विमानन, एयरोस्पेस इलेक्ट्रॉनिक्स, सैन्य संचार
4ऑटोमोबाइल, कार नेविगेशन, परीक्षण और माप उपकरण
5उपभोक्ता इलेक्ट्रॉनिक्स (मोबाइल फोन, टैबलेट कंप्यूटर, ब्लूटूथ हेडसेट, कैमरा, घड़ी, पोर्टेबल उपभोक्ता इलेक्ट्रॉनिक उत्पाद और कई अन्य इलेक्ट्रॉनिक क्षेत्र)
यू.पी.ई. आपका साझेदार क्यों होना चाहिए?
● विश्वसनीयता और स्थायित्व
● तेजी से डिजाइन और वितरण
● भरोसेमंद और ईमानदार साझेदारी
चुंबकीय केबल कनेक्टर आदेश कैसे रखें
* अपनी आवश्यकताओं की पहचान करें ((कनेक्टर का प्रकार, आवश्यक मात्रा, अनुकूलित आवश्यकताएं, तकनीकी विनिर्देश)
*मूल्य और शर्तों पर बातचीत करें (बल्क छूट लागू हो सकती है) ।
*आदेश विवरण (कनेक्टर प्रकार, मात्रा, अनुकूलन) की पुष्टि करें।
*भुगतान करें (पेपैल, बैंक हस्तांतरण या अन्य सुरक्षित तरीकों के माध्यम से) ।
* शिपिंग और गुणवत्ता जांच
* शिपमेंट का पता लगाएं।
* गुणवत्ता सुनिश्चित करने के लिए आगमन पर उत्पाद का निरीक्षण करें।
भुगतान की अवधिःटी/टी, 50% जमा, 50% शेष राशि
भुगतान का तरीका:टी/टी, पेपैल, ओसीबीसी
नमूना लीड समयःस्टॉक नमूना 2-3 कार्यदिवस/अनुकूलित नमूना 5-7 कार्यदिवस
उत्पादन का समयः10-15कामकाजी दिन
के लिए बनाया गया:अमेरिका, यूरोप, एशिया, दक्षिण अफ्रीका
व्यापार अवधिःEXW
माल ढुलाईःहवाई, समुद्री, एक्सप्रेस
सेवा:उचित मूल्य के साथ उच्च गुणवत्ता, OEM सेवा, किसी भी विशेष आकार, रंग, डिजाइन स्वीकार्य हैं
