| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | UPE |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | LBP0533A |
| दस्तावेज: | LBP0533A.pdf |
| न्यूनतम आदेश मात्रा: | 10000 |
| मूल्य: | $0.1-$0.5 |
| पैकेजिंग विवरण: | पी.ई |
| प्रसव के समय: | 10-12 कार्य दिवस |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 50kpcs/दिन |
| नाम: | सोल्डर कप पोगो पिन | सामग्री: | पीतल C3604, SUS304, सिरेमिक बॉल |
|---|---|---|---|
| स्प्रिंग का बल: | 50 ग्राम ± 20g, काम करने की ऊंचाई पर। | काम करने की ऊँचाई: | 6.8 मिमी |
| मौजूदा: | 2ए | वोल्टेज: | 12V |
| यांत्रिक जीवन: | 30000 चक्र मिनट .. | संपर्क प्रतिरोध: | काम की ऊंचाई पर 50 मीटर अधिकतम |
| परिचालन तापमान: | -40 ℃ ~+130 ℃ 24 घंटे के भीतर। | सोलिंग सुनने के लिए esistance: | 260 ± ± 5 ℃ 20s ± 2s। |
| नमक स्प्रे परीक्षण: | 48 घंटे | ||
| प्रमुखता देना: | 2A सोल्डर कप पोगो पिन,पीतल के स्प्रिंग लोडेड पिन,स्प्रिंग लोडेड पिन 2A |
||

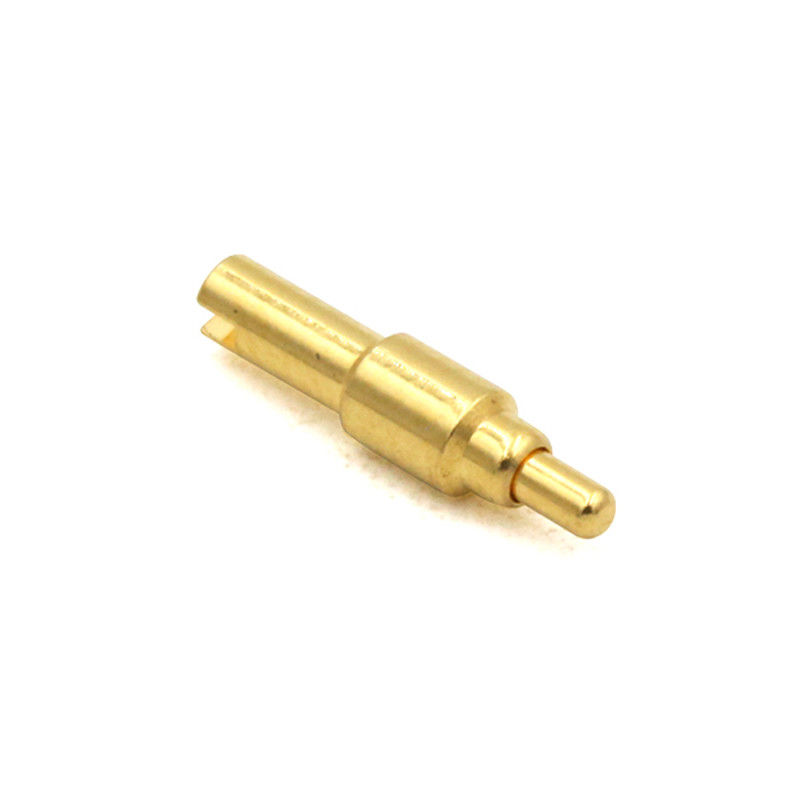

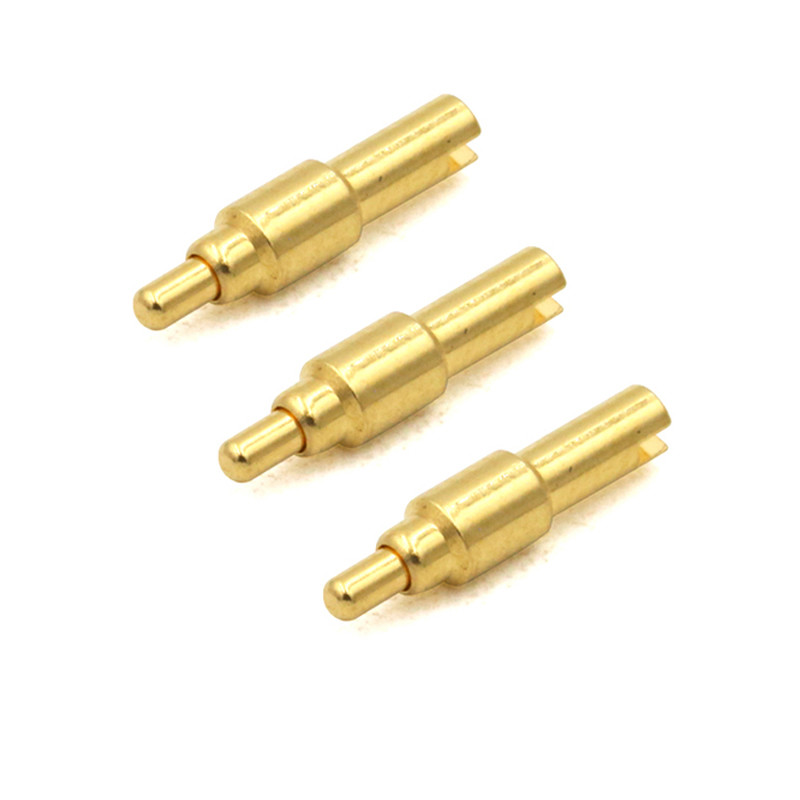

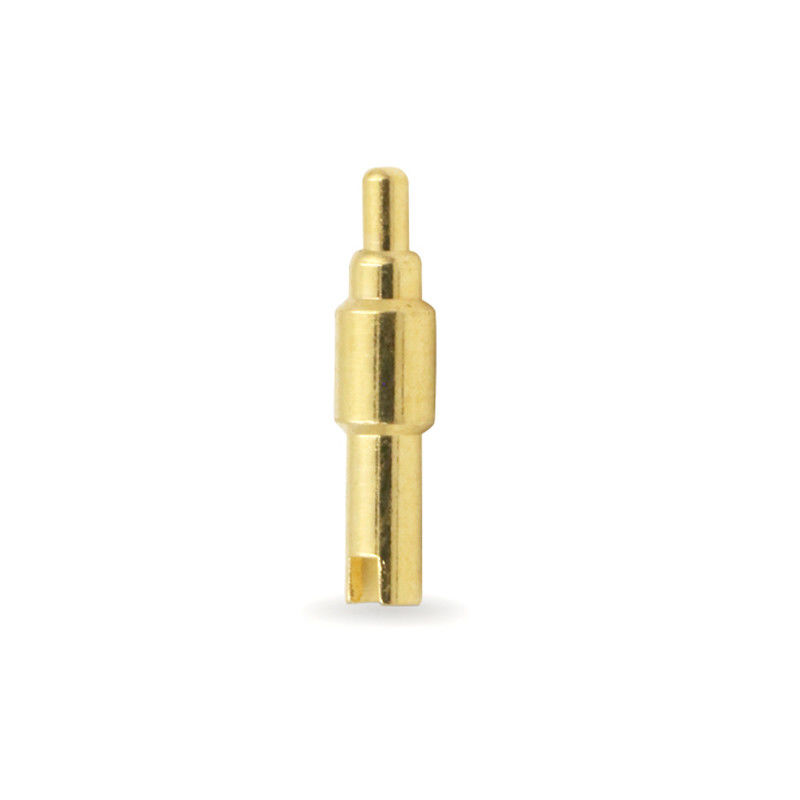

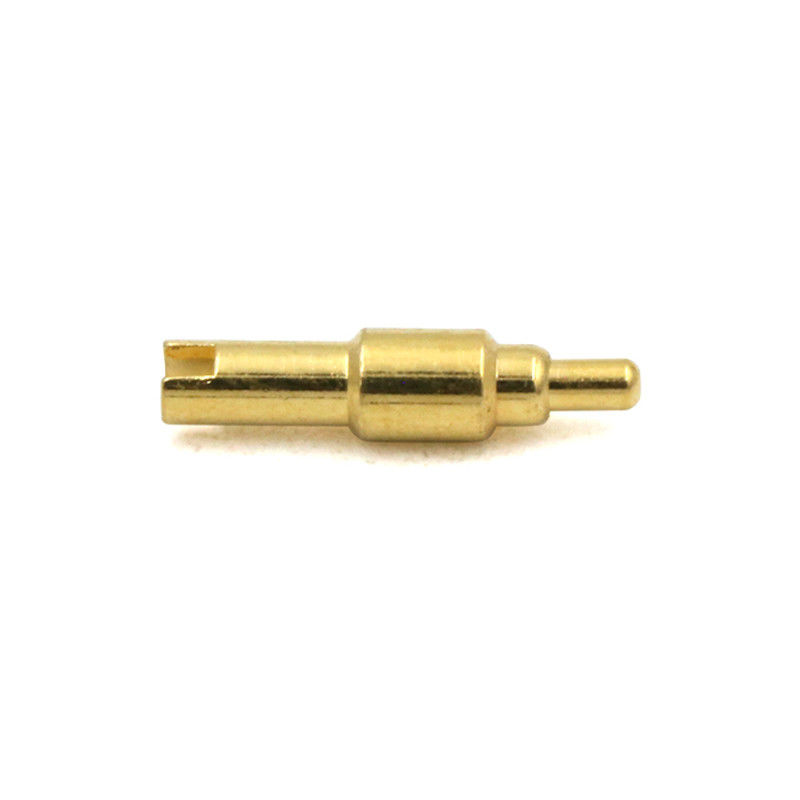

2A पीतल C3604 सोल्डर कप संकेत संचरण के लिए वसंत लोड संपर्क पोगो पिन, यूपीई उच्च अंत पोगो पिन, पोगो पिन कनेक्टर, चुंबकीय कनेक्टर, चुंबकीय केबल कनेक्टर और डिजाइन, विकास,उच्च तकनीक कंपनी के रूप में सहायक उत्पादों का उत्पादन और बिक्री.
उत्पाद यूरोपीय संघ के ROHS, REACH, HF पर्यावरण संरक्षण मानकों का अनुपालन करते हैं।
उत्पाद के अनुप्रयोग क्षेत्र हैंः
ग्राहक क्यों चुनते हैंयूपीई?
1. पोगो पिन पेशेवर अनुकूलन सेवा
विभिन्न उत्पादों और समाधानों को विभिन्न ग्राहकों की जरूरतों के अनुसार डिजाइन किया जा सकता है
2. तेजी से नमूना उत्पादन क्षमता
मानक उत्पाद 2-3 दिन नमूना, नए कस्टम नमूना 7 कार्य दिवसों, मोल्ड खोलने उत्पाद 12 दिन
3सख्त गुणवत्ता नियंत्रण प्रणाली
गुणवत्ता की अवधारणा पहले पूरी उत्पादन और निरीक्षण प्रक्रिया के माध्यम से चलती है, और ग्राहकों की संतुष्टि की गुणवत्ता सुनिश्चित करने के लिए प्रत्येक प्रक्रिया को सख्ती से नियंत्रित करती है।
4आयातित घटकों के साथ प्रसंस्करण
सूई शाफ्टों की एक छोटी संख्या आयातित परिशुद्धता lathes से मशीनीकृत कर रहे हैं, और सुई शाफ्ट के अधिकांश उच्च स्थिरता के लिए आयातित ठंड स्टैम्पिंग से बने हैं।
5उच्च परिशुद्धता परीक्षण उपकरण
उत्पाद की गुणवत्ता में निरंतर सुधार के लिए सटीक और सटीक परीक्षण प्रदान करना
6उचित लागत नियंत्रण प्रक्रियाएं
लागत में बचत, अपशिष्ट को समाप्त करना, प्रक्रियाओं को अनुकूलित करना और लागत प्रतिस्पर्धात्मकता को उजागर करना
7उत्पाद पर्यावरण मानक
उत्पाद यूरोपीय संघ के ROHS मानक को पूरा करता है और हेलोजन को पूरा करता है
Solder Cup Pogo Pin ड्राइंग का आकारः
पोगो पिन पैरामीटर सूचीः
|
नाम |
सोल्डर कप पोगो पिन |
|
प्लंगर |
पीतल C3604, 60 ~ 100U "Ni min पर 1U" Min Au कोटिंग। |
|
बैरल |
पीतल C3604, 60 से 100 यू "नी मिनट पर 1 यू" मिन ऑ कोटिंग |
|
वसंत |
SUS304 |
|
स्टील की गेंद |
सिरेमिक गेंद |
|
वसंत बल |
50g±20g,6.8 मिमी की कार्य ऊंचाई पर |
|
काम करने की न्यूनतम ऊंचाई |
6.1 मिमी. |
|
मैकेनिकल जीवन |
30000 चक्र मिनट.. |
|
वर्तमान |
2A |
|
वोल्टेज |
DC 12V |
|
संपर्क प्रतिरोध |
50 मीटर अधिकतम (पीआईएन) |
|
परिचालन तापमान |
-40°C~+130°C24 घंटे के भीतर। |
|
बेचने का विरोध |
260°C±5°C 20s±2s |
|
नमक छिड़काव परीक्षण |
48H |
|
प्रमाणन |
ROHS या REACH अनुरूप उत्पाद |
|
परीक्षण |
100% खुला और संक्षिप्त परीक्षण |
यूपीई पोगो पिन बाहरी संरचनाः
यूपीई पोगो पिन ग्राहक की आवश्यकताओं के अनुसार उपयुक्त एक से मेल खाने के लिए आंतरिक संरचना
गुणवत्ता प्रबंधन प्रक्रियाः
सामग्री खरीद प्रबंधन से लेकर मोल्ड के खुले निशान के नमूने तक, और फिर उत्पादन की पूरी प्रक्रिया तक, स्तर-दर-स्तर का निरीक्षण, पूर्ण गुणवत्ता नियंत्रण,ग्राहकों की जरूरतों को पूरा करने के लिए उत्पादों की आपूर्ति सुनिश्चित करने के लिए, 98% से अधिक उत्पाद योग्य दर प्राप्त करने के लिए।
परीक्षण उपकरण:
बाजार की प्रतिस्पर्धा की जरूरतों को बेहतर ढंग से पूरा करने और उत्पाद की गुणवत्ता में लगातार सुधार करने के लिए हमारी कंपनी के उन्नत उपकरणों में निवेश कभी भी बाधित नहीं हुआ है
